Jaltest Diagnostický Přístroj Zametacích Vozidel

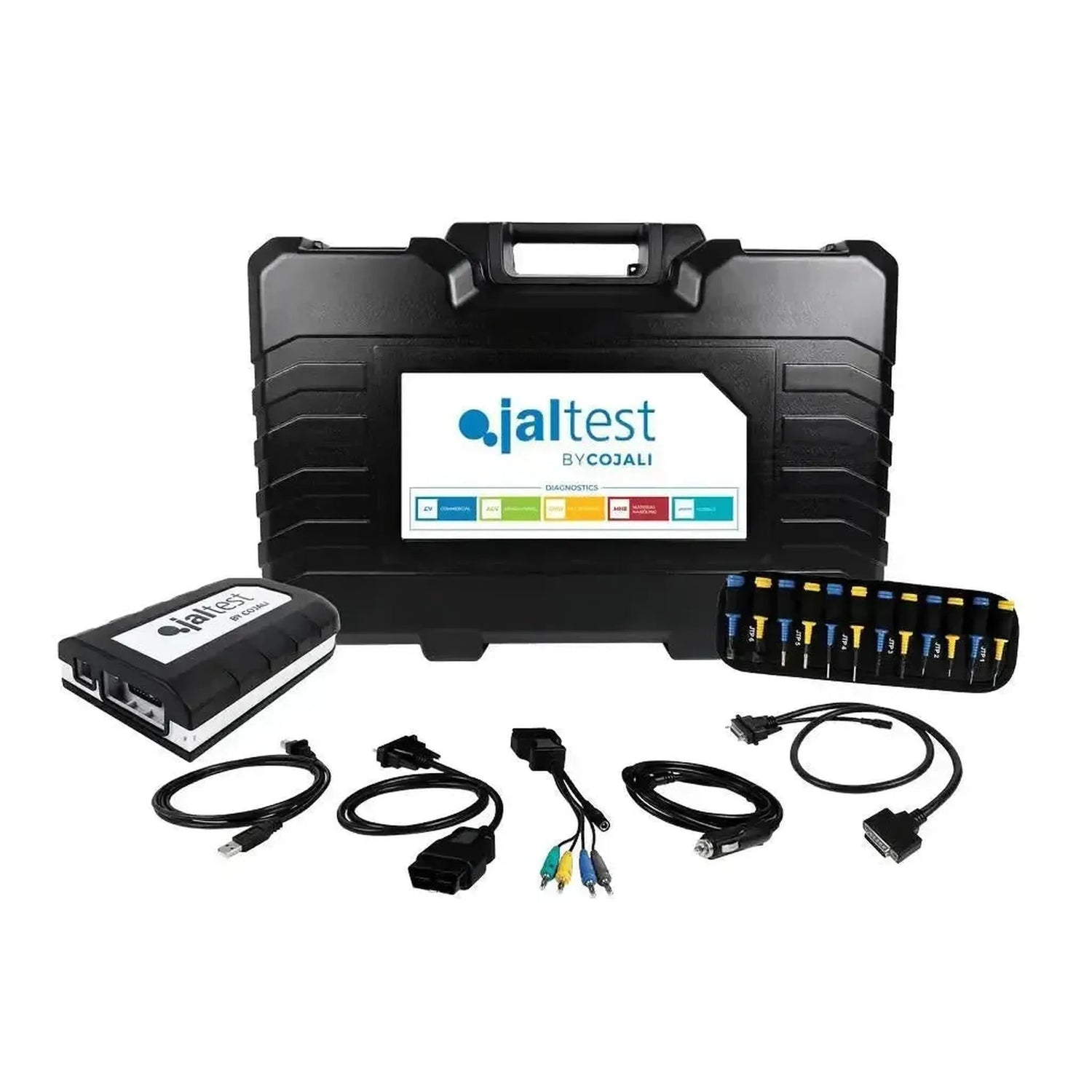

Co je v kufru

Kufr obsahuje hardware pro vytvoření spojení a také softwarová práva odemykající modul Multi-Purpose Vehicle. Hardware je stejný jako v sadě 70001052; rozdíl mezi přístroji je v softwarovém modulu, nikoli v kufru. Níže je seznam jednotlivých součástí a jejich referenční čísla.

Hardware

• Jaltest Link V9 (70001015): Diagnostické rozhraní, které připojíte na diagnostický konektor vozidla, s 26-kolíkovým DB26 na kabel a USB-C na počítač.
• Multipin Kit (70002001): Dvacet multipin konektorů JTP01 až JTP10, každý ve dvou barvách, spojovací kabel JTP101 a dva napájecí kabely — JDC10AM2 s akumulátorovými svorkama a JDC20AM2 do zásuvky zapalovače. Pomocí nich se můžete připojit přímo do konektoru, pro který neexistuje vlastní diagnostický kabel.
• OBD kabel, 16-kolíkový (JDC213.9): Standardní kabel pro běžné diagnostické připojení.
• USB-C kabel (JDC107.9B): Spojení mezi Linkem a vašim notebookem.
• Prodlužovací kabel, 100 cm (JDC100): S 26-kolíkovým konektorem DB26, širokým konektorem na samotném Linku.
• Kufr (70003015): Kompaktní provedení, 505 × 381 × 146 mm.

Software

• Software (29348): Jednorázová nákup odemykající modul Multi-Purpose Vehicle.
• Aktivace licence na dvanáct měsíců (74001012): Právo pracovat se systémem první rok.

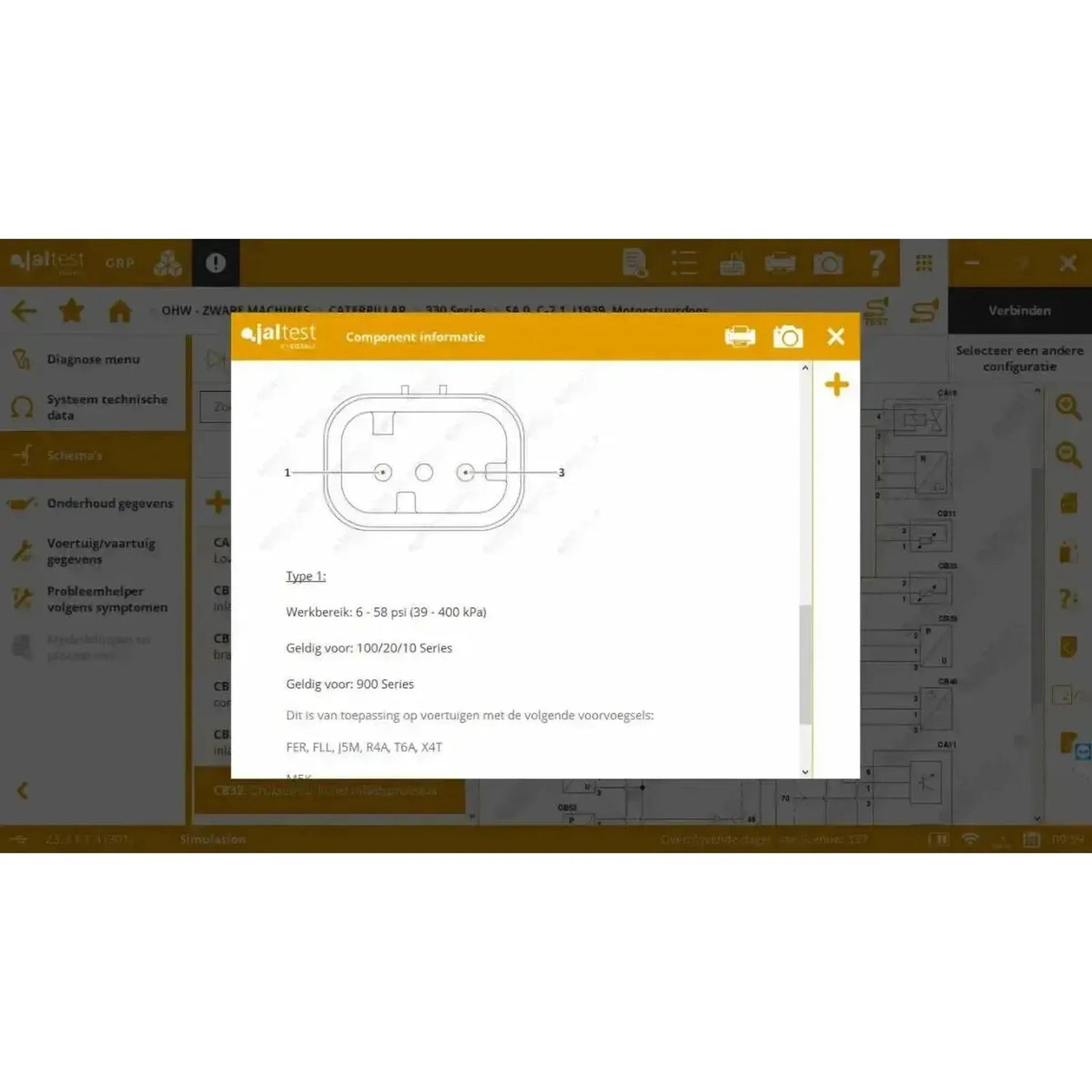

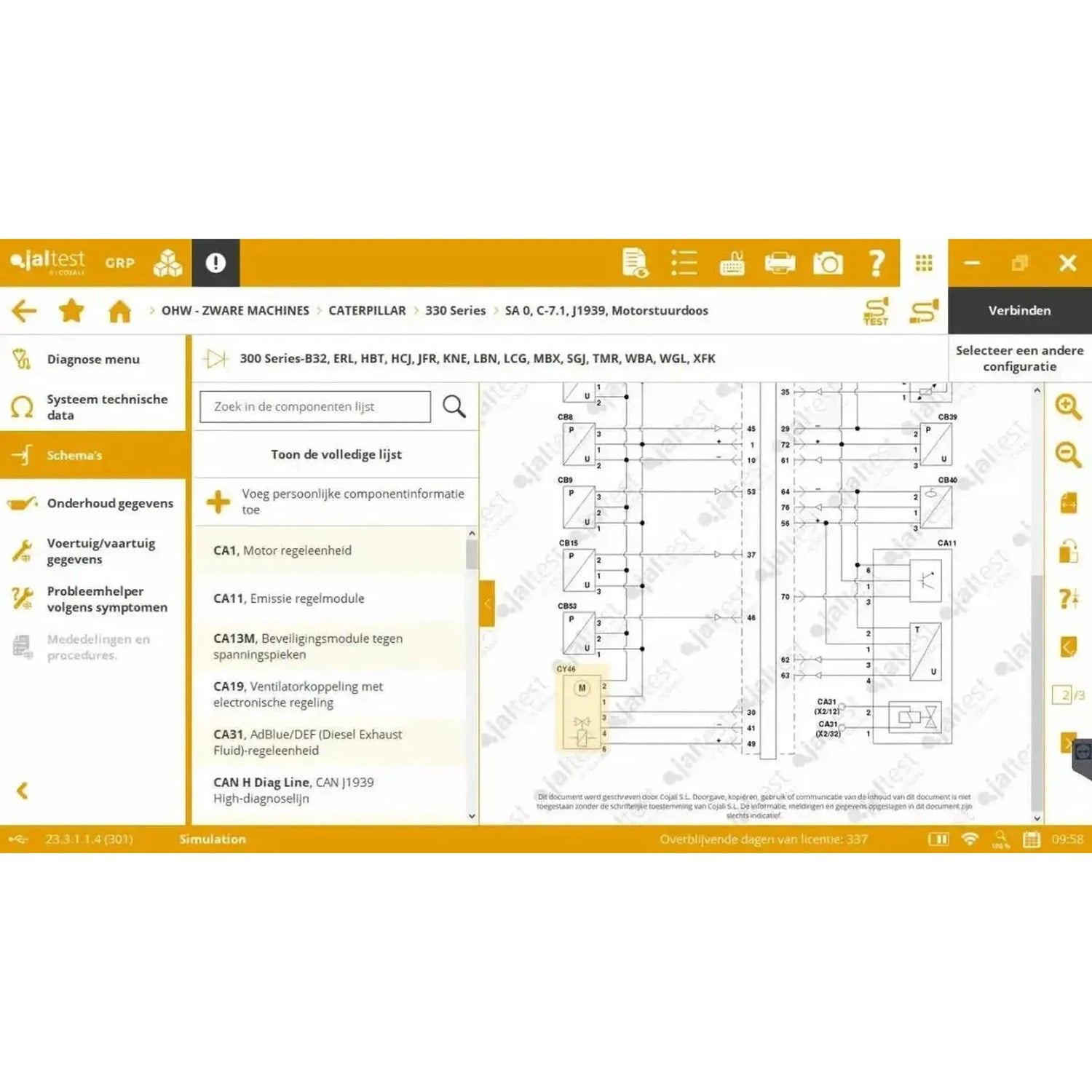

• Technická dokumentace: Referenční příručka k software. Je součástí a není k dispozici zvlášť; přístup je vázán na licenci.
• Jaltest GRP: Dílnský software od Cojali pro správu zákazníků, vozidel a zpráv, v režimech Basic, Synchro a Enterprise; všechny tři jsou zdarma k aktivaci.

Notebook a kabeláž specifické pro jednotlivé značky nejsou součástí balíku. Podívejte se na Kabely a počítač dále na této stránce.

Pro která vozidla a systémy

Jaltest Multi-Purpose Vehicle pokrývá jednu skupinu: multifunkční vozidla, od zametače ulic až po obecní pracovní nosič. Značka v seznamu znamená, že je pokryta, ne že je každý model a modelový rok plně podporován. Rozdělení podle kontinentů se vztahuje na zemi, kde značka pochází, nikoli na aktuálního majitele.

Multifunkční vozidla

Známé značky v kategории multifunkčních vozidel pokrytých systémem Jaltest Multi-Purpose Vehicle: Aebi, Boschung, Bucher, Hako, Johnston, Kärcher, Ravo a Schmidt.

Všech 27 značek multifunkčních vozidel rozdělených podle kontinentů:

Evropa zahrnuje Spojené království a Švýcarsko. Bobcat je zařazen do Ameriky, protože pochází ze Spojených států, bez ohledu na současného vlastníka. Mezi Ostatní patří dvě značky, jejichž původ se nepodařilo zjistit.

Systémy ve vozidle

• Pohon: Motor, převodovka a úprava výfukových plynů s částicovým filtrem, SCR a AdBlue.
• Hydraulika: Čerpadla, proporcionální ventily a nastavení tlaku a objemového toku pracovního okruhu.
• Nadstavba a zametání: Řízení motorů kartáčů, sávacího ventilátoru a dalších pracovních funkcí nadstavby.
• Brzdění a podvozek: Hydraulické a elektronické brzdové komponenty, odpružení a řídící mechanismus.
• Elektronika: Centrální počítač, elektronické moduly, přístrojová deska a CAN sítě, které je propojují.

Vyhledávání podle součástky místo podle vozidla

Zametací vozidlo je nadstavba na chassis se součástkami od různých dodavatelů. Pokud se stejný systém vyskytuje u více značek, najdete jej podle součástky místo podle vozidla.

• Motory: Mercedes-Benz a MTU, Iveco, FPT a Kubota; pro tyto značky existuje samostatný motorový kabel v sadě kabelů pro multifunkční vozidla.
• Generické připojení: 9-kolíková zelená Deutsch přípojka typ 2, standardní vstup na mnoha samostatných motorových a nadstavbových řízeních.
• Převodovky: Hydrostatické, powershift a CVT varianty s kalibrací po opravě nebo výměně součástky.
• Hydraulické komponenty: Proporcionální ventily, čerpadla a tlakové, úhlové a délkové senzory na nadstavbě.
• Úprava výfukových plynů: Částicový filtr, SCR a AdBlue s čerpadlem, injektorem a ohříváním jako samostatné součástky.

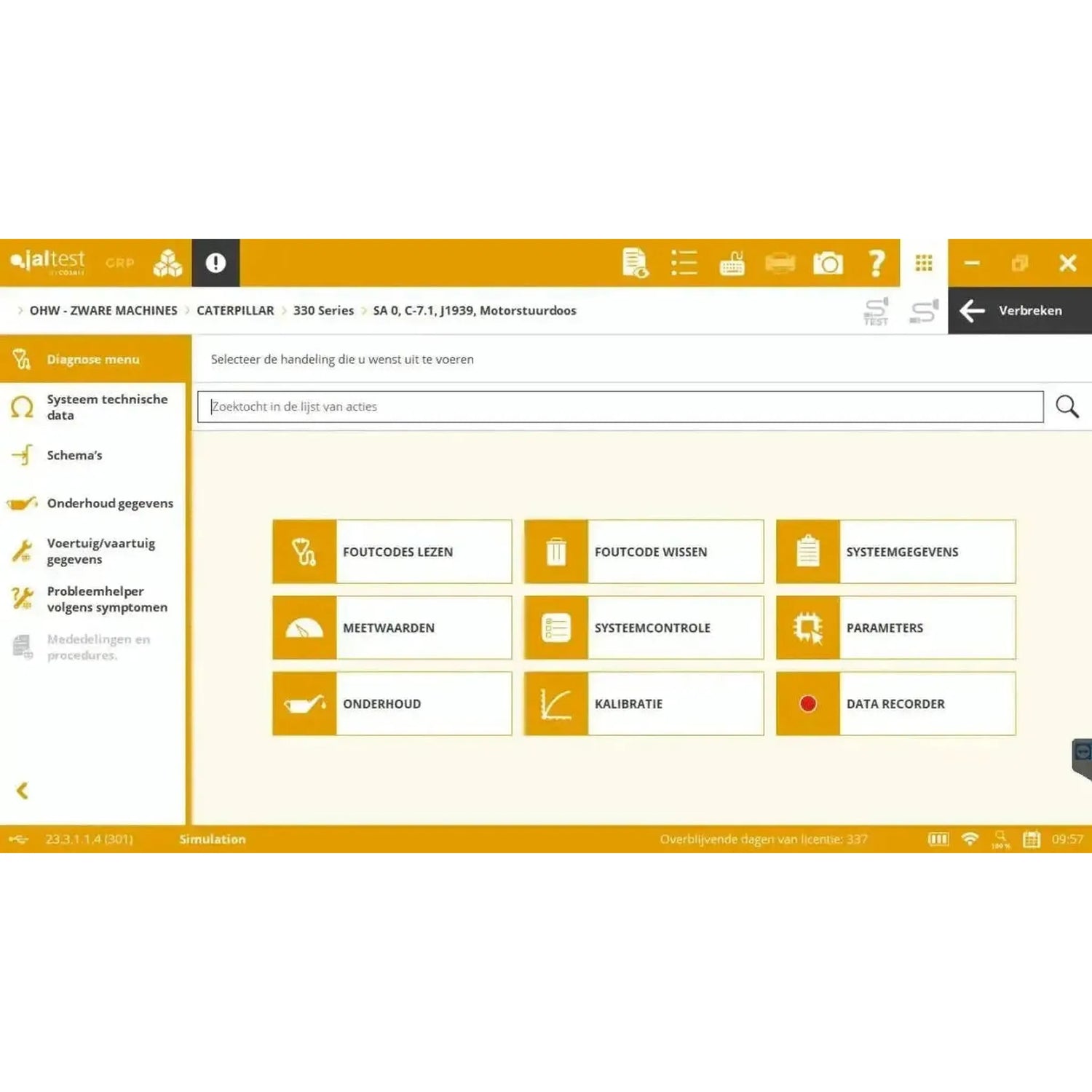

Co s tím můžete dělat

Pomocí modulu Multi-Purpose Vehicle čtete řídicí jednotky vozidla, sledujete naměřené hodnoty a ovládáte komponenty. Kromě toho s ním provádíte údržbářské práce vyžadující software: částicový filtr, injektory, kalibrace a čítače údržby.

Diagnostika

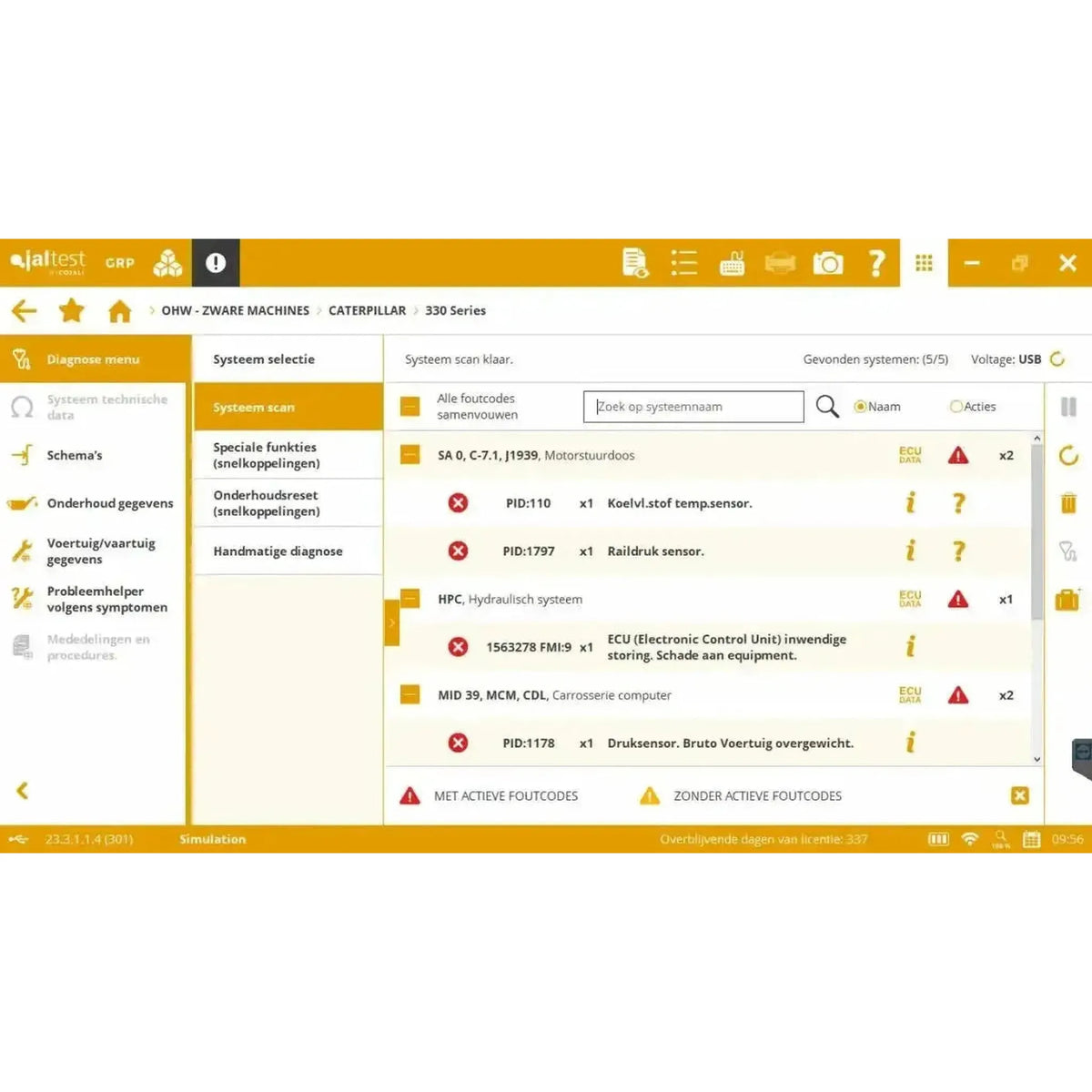

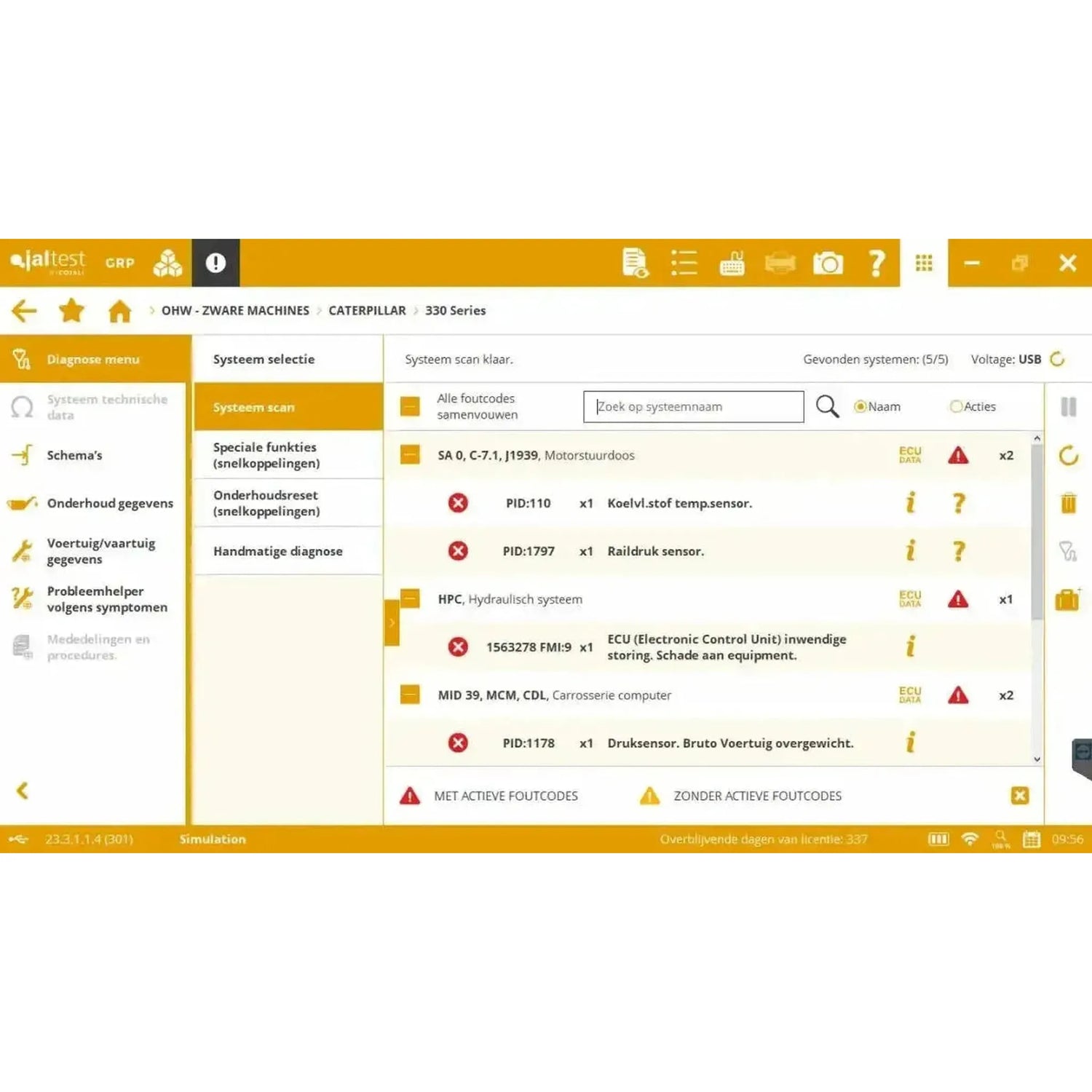

• Čtení chybových kódů: Paměť chyb řídicí jednotky s informacemi o kódech.
• Naměřené hodnoty: Hodnoty připojených senzorů na displeji, jako je otáčky, hydraulický tlak a teplota.
• Řízení komponent: Cílené ovládání ventilů, čerpadel, kartáčových motorů a ventilátorů pro kontrolu jejich funkce.
• Data ECU: Sériové číslo, verze software, pracovní doba a další údaje řídicí jednotky.
• Parametry a kalibrace: Konfigurace řídicích jednotek a nastavení systémů.

Údržba

• Částicový filtr (DPF): Vynucená regenerace a po výměně vynulování hodnot sazí a popela.
• SCR a AdBlue: Resetování systému a měření čerpadla, injektoru a ohřevu.
• Kódování injektorů: Registrace nových injektorů v motorovém řízení.
• Kalibrování hydrauliky: Opětovné nastavení proporcionálních ventilů a senzorů na nadstavbě.
• Čítače údržby: Vynulování po údržbě.

Rozdíl od expertního režimu

Běžná diagnostika znamená čtení, měření a ovládání. V expertním režimu navíc modifikujete parametry v řídicích jednotkách: kalibraci senzorů a aktuátorů, nastavení provozních parametrů a regeneraci částicového filtru. Tento režim je součástí balíčku.

Kabely a počítač

V kufru se nachází 16kolíková OBD souprava kabelů pro standardní připojení. Pokud má vozidlo specifický konektor výrobce, je pro něj k dispozici samostatný kabel; tyto kabely jsou dostupné jednotlivě a jsou u modulu zabaleny dohromady v jedné soupravě kabelů. Software se spouští na počítači s Windows.

• Víceúčelová vozidla (70002005): Souprava kabelů k tomuto modulu obsahuje JDC203A pro Mercedes-Benz a MTU, JDC206A pro Iveco, JDC217.9 pro 9kolíkový zelený konektor Deutsch typ 2, JDC523A pro Kubotu a JDC526A pro 19kolíkové připojení motorů FPT.
• Jednotlivé kabely: Dostupné také jednotlivě, pokud v dílně pracujete pouze s jednou značkou.
• Počítač: Software běží na systému Windows. Společnost Cojali dodává Jaltest Rugged PC a A140 Rugged PAD; obě jsou dostupné samostatně v našem e-shopu.

Volba správného kabelu pro vaše vozidlo určuje diagnostické připojení v daném vozidle, nikoli značka vozidla. Ověřte si konektor přímo na vozidle před objednáním: Jedná-li se o 16kolíkové OBD2 připojení, postačuje dodaný JDC213.9; jedná-li se o specifický konektor výrobce, je potřeba odpovídající kabel: Ten je součástí soupravy kabelů 70002005 nebo je dostupný k samostatné objednávce.

Licence a prodloužení

Softwarová licence běží dvanáct měsíců od aktivace a poté se prodlužuje každoročně pomocí licence na aktualizaci (29349). Pokud je licence platná, dostáváte všechny nové verze softwaru a máte přístup k technickým informacím.

• Prodloužení: Každoročně prostřednictvím licence na aktualizaci (29349), vždy na dalších dvanáct měsíců.
• Doba trvání: Dvanáct měsíců od aktivace.
• Instalace: Maximálně pět počítačů. Hardware Jaltest je vždy potřebný k provozu softwaru.
• Registrace: Při aktivaci, po každé nové verzi softwaru a dále každých šest měsíců.
• Nákup modulu později: Později zakoupený modul se sladí s vaší stávající licencí; platíte poměrnou částku.
• Bez prodloužení: Diagnostika zůstává funkční na poslední nainstalované verzi, ale přístup k technickým informacím končí. Společnost Cojali podporuje vypršelou licenci ještě jeden rok.

Volitelná rozšíření

Vedle modulu pro víceúčelová vozidla existují rozšíření, která si objednáte samostatně. Nejsou potřebná pro diagnostiku, ale rozšiřují podporu, znalosti nebo nástroje. Níže uvedeno, co patří k víceúčelovým vozidlům.

• Jaltest ATS (70809004): Jednoleté předplatné anglické technické helpdesku Cojali v provedení pro AGV, MHE, Multi-Purpose Vehicle a Marine. Automaticky pokračuje; zrušit lze písemně do třiceti dní před vypršením platnosti.
• Jaltest Central Services: Činnosti, které za vás provedou specialisté Cojali, za každou službu zvlášť, například reprogramování určitých řídicích jednotek.
• Jaltest University: Vzdělávací nabídka Cojali, od základního kurzu až po pokročilé školení.
• Nástroje Jaltest: Jednotlivé měřicí a testovací nástroje Cojali dostupné k objednávce.
• Další moduly: Chcete-li přidat vozidla pro dopravu, zemědělství, stavebnictví, vnitřní dopravu nebo námořní provoz, každý se dodává s vlastní softwarovou aktivací a licencí; ty se sladí s vaší stávající licencí.

Obsah balení

• 1x Jaltest Link V9 rozhraní (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26kolíkový DB26 – 16kolíkový OBD2 přepojovací kabel | Rozhraní
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C přepojovací kabel | Rozhraní
• 1x Jaltest (JDC100) | Link V9 26kolíkový DB26 prodlužovací kabel (100 cm) | Rozhraní
• 1x Jaltest (70003015) | Kompaktní pevný kufr
• 1x Jaltest (29348) | Modul pro víceúčelová vozidla | Aktivace softwaru
• 1x Jaltest (74001012) | Víceúčelová vozidla (Modul) | Licence softwaru
