Jaltest  |  SKU: 50003008

Jaltest (50003008) | Sada testovacích kabelů | Příslušenství

€19,95 včetně DPH
€9,95 včetně DPH
€8,22 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

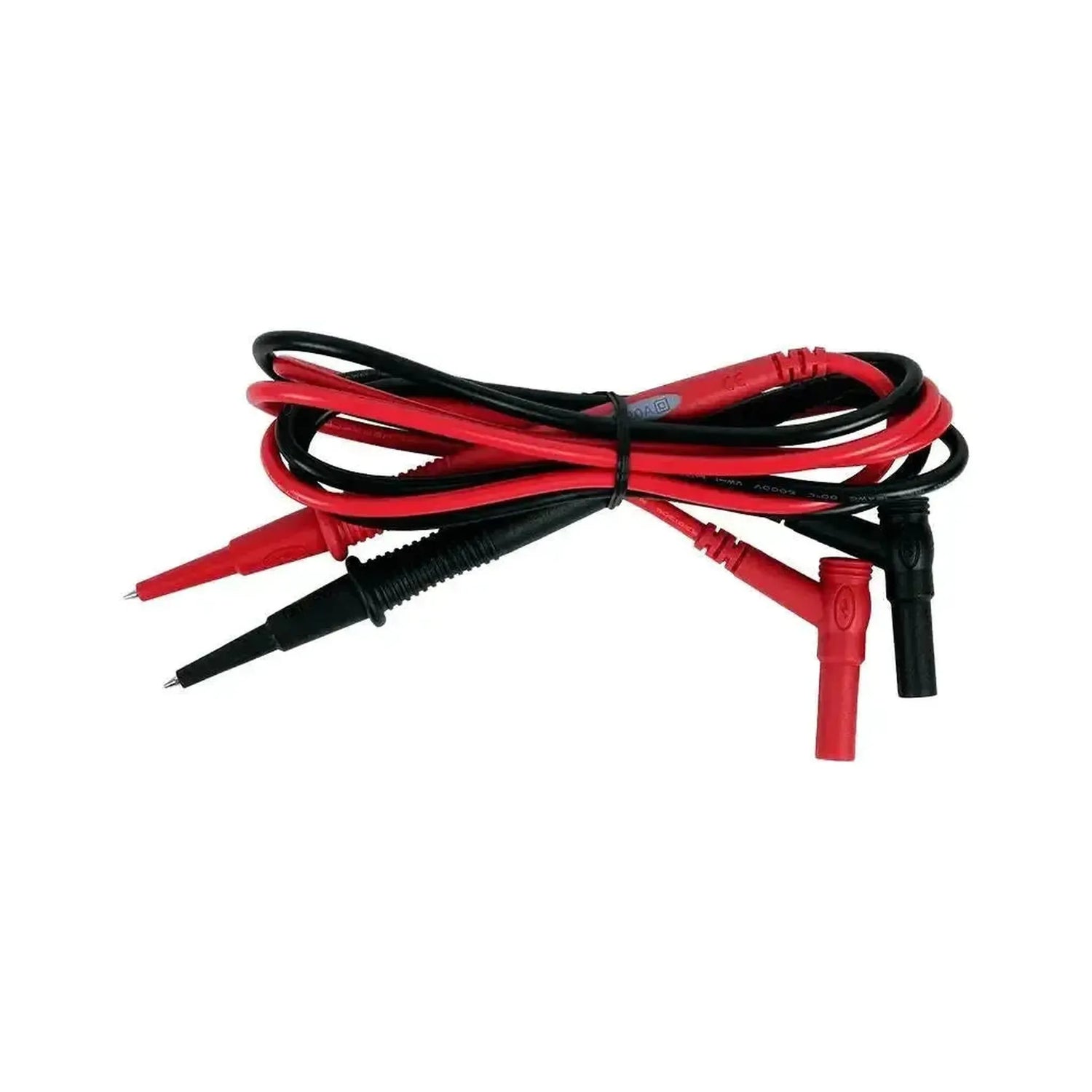

Sada testovacích kabelů Jaltest (50003008) se skládá z dvou měřicích vodičů, jednoho červeného a jednoho černého, z nichž každý má na jedné straně pevný měřicí hrot a na druhé straně pravoúhlou bezpečnostní bananovou zásuvku. Hroty mají vroubkovanou rukojeť se silným límcem, takže vaše prsty zůstanou za měřicím bodem. Na zásuvce jsou značka CE, značka dvojité izolace a 20 A; na plášti jsou 20 AWG, 5000 V a 90 °C. Oba vodiče dohromady váží 95,5 gramu.

Pomocí těchto vodičů měříte napětí, odpor a kontinuitu na senzorech, aktuátorech a svazech kabelů s multimetrem, který už máte. Špičatý hrot se hodí na těsná měřicí místa, kde se tupý hrot klouzá, a pravoúhlá zásuvka udržuje vodič podél přístroje místo toho, aby vycházel přímo ven. Jedná se o náhradní sadu za vodiče, které se poškodily nebo staly nespolehlivými.

VÝHODY

✔Kompatibilní s bezpečnostními bananovou zásuvkami na většině multimetrů se standardním měřicím vstupem.
✔Pravoúhlá zásuvka nevystupuje přímo z přístroje, což je výhoda při měření v těsném prostoru.
✔Špičaté hroty dosahují malých nebo zapuštěných měřicích bodů, kde se tupý hrot sklouzne.
✔Náhradní sada za poškozené vodiče, aby zůstalo funkční měřicí zařízení nadále použitelné.

POZNÁMKY

✕Sada obsahuje dva vodiče. Svorky, adaptéry a pouzdro nejsou součástí balení.
✕Hroty jsou trvale připevněny k vodiči a nelze je vyměnit za svorku nebo jiný typ hrotu.
✕Pokud potřebujete více typů konektorů, je **Jaltest (50003019) | Sada měřicích kabelů a testovacích hrotů (120dílná)** variantou kufříku s hroty, svorkami a měřicími vodiči.
✕Hrot poškodí izolaci vodiče při jeho propíchnutí. Poté otvor uzavřete, jinak se do vodiče dostane vlhkost.

Aplikace a funkčnost

Tyto vodiče jsou spojením mezi vaším multimetrem a bodem, na kterém měříte. Jsou určeny pro elektrické práce na automobilním vedení, konkrétně pro nízké napětí na senzorech, aktuátorech a svazcích kabelů.

Co s nimi měříte

  • Měření napětí: Napájecí napětí, ztrátu hmotnosti a signálové napětí na snímači nebo aktuátoru.
  • Měření odporu: Odpor cívky, senzorového vinutí nebo topného prvku.
  • Měření kontinuity: Ověření vodiče od začátku do konce za účelem nalezení přerušení.
  • Identifikace poruch: Zkrat, přerušený vodič nebo signálová hodnota mimo normu.

Provedení vodičů

  • Strana přístroje: Pravoúhlá bezpečnostní banánová zásuvka s částečně krytým kolíkem.
  • Měřicí strana: Pevný měřicí hrot se špičatým kovovým hrotem a vroubkovanou rukojetí.
  • Barva: Jeden červený a jeden černý vodič, takže kladný a záporný pól zůstanou oddělené.
  • Označení: Na zásuvce jsou značka CE, značka dvojité izolace a 20 A; na kabelu 20 AWG, 5000 V, 90 °C a VW-1.

Tato sada nebo 120dílný kufřík

V internetovém obchodě jsou vedle sebe dvě sady, které se obě týkají měření. Rozdíl spočívá v rozsahu. Jedna se skládá z jednotlivých vodičů, druhá je kufřík plný konektorů. Tato část je porovnává vedle sebe.

Dvě sady vedle sebe

  • Jaltest (50003008) | Sada testovacích kabelů | Příslušenství: Dva vodiče o hmotnosti 95,5 gramu dohromady, červený a černý, s pevným špičatým hrotem. Určeno jako standardní sada vodičů u multimetru nebo jako jeho náhrada.
  • Jaltest (50003019) | Sada měřicích kabelů a testovacích hrotů (120dílná): Kufřík o hmotnosti 2 kg s zpětnými hrotami, pronikovacími hroty, krokodýlími svorkami, odběrnými svorkami a jednotlivými měřicími vodiči. Určeno pro ty, kteří potřebují jiný typ hrotu nebo svorky pro každý konektor.
  • Kterou zvolit: Měříte-li především na snadno dosažitelných bodech, postačí vám sada testovacích kabelů. Pracujete-li hodně na konektorech, které musí zůstat zapojené, je kufřík logickou volbou.
💡
Dobré si uvědomit: Měřicí vodiče se opotřebovávají na dvou místech – na zalomení hned za zásuvkou a na hrotu pera. Malá trhlina v izolaci nebo ohnutý hrot dávají naměřené hodnoty, které se liší od měření k měření, čímž se zdravý obvod považuje za vadný. Vodiče si proto čas od času položte vedle sebe a změřte si kontinuitu, než začnete hledat poruchu.

Obsah balení

  • 1x Červený měřicí vodič s pevným měřicím hrotem a pravoúhlou bezpečnostní bananovou zásuvkou
  • 1x Černý měřicí vodič s pevným měřicím hrotem a pravoúhlou bezpečnostní bananovou zásuvkou

Technické údaje

Specifikace Popis
Značka Jaltest (Cojali)
Referenční číslo 50003008
Typ Sada měřicích kabelů
Provedení Červený a černý, jednotlivě prodávané vodiče bez pouzdra
Počet kabelů 2
Připojení na straně přístroje Pravoúhlá bezpečnostní banánková zásuvka
Připojení na straně měření Pevná měřicí špička s ostrým hrotem a vroubkovanou rukojetí
Označení na zástrčce CE, symbol dvojité izolace, 20 A
Označení na kabelu 20 AWG, 5000 V, 90 °C, VW-1
Hmotnost 95,5 gramů
Použití Multimetr s banánkovým připojením
Kategorie Příslušenství
