Jaltest  |  SKU: MDC06

Jaltest (MDC06) | Wabco 10-pinový EBS – 16-pinový OBD2 redukční kabel | Užitkové vozidlo

€127,95 včetně DPH
€105,74 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

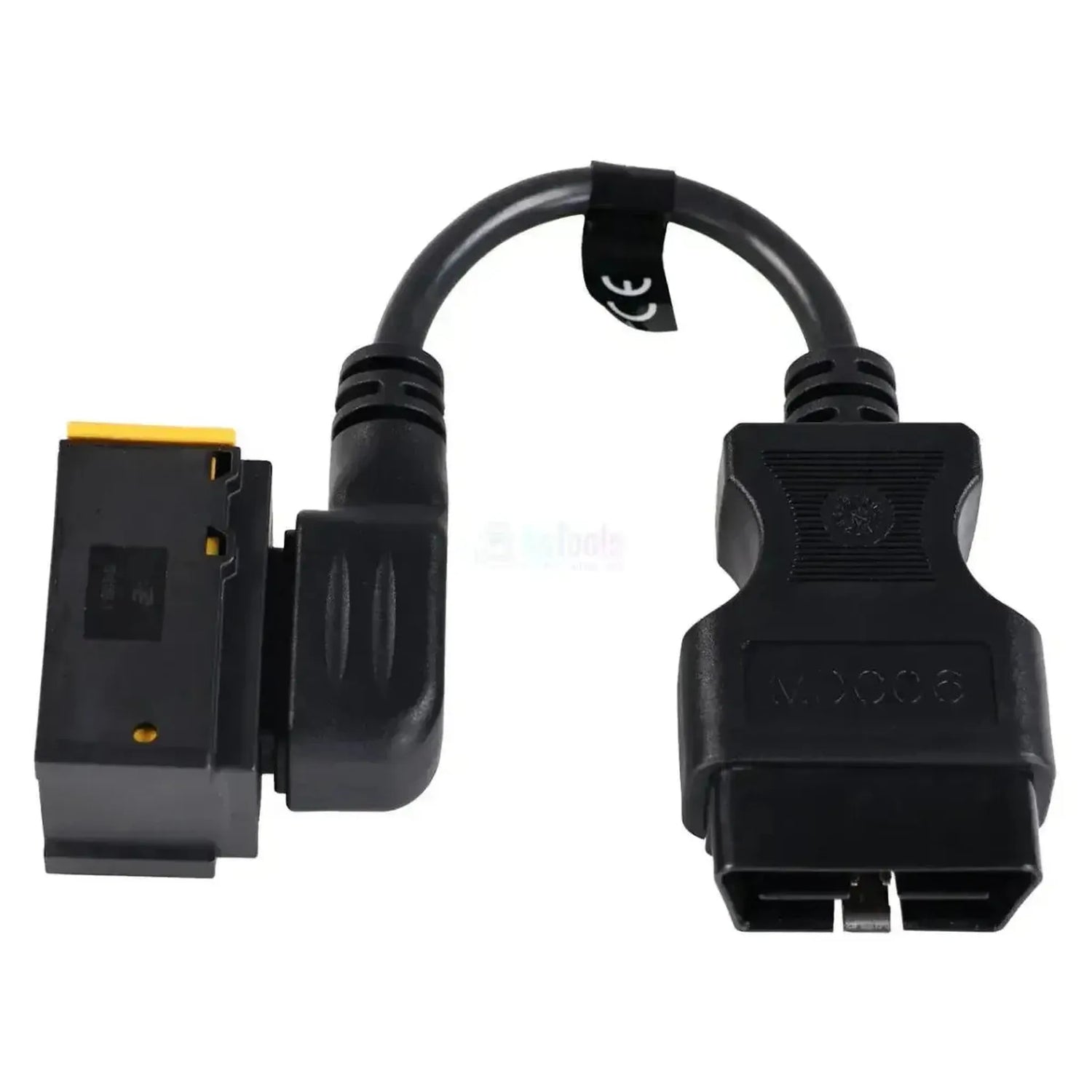

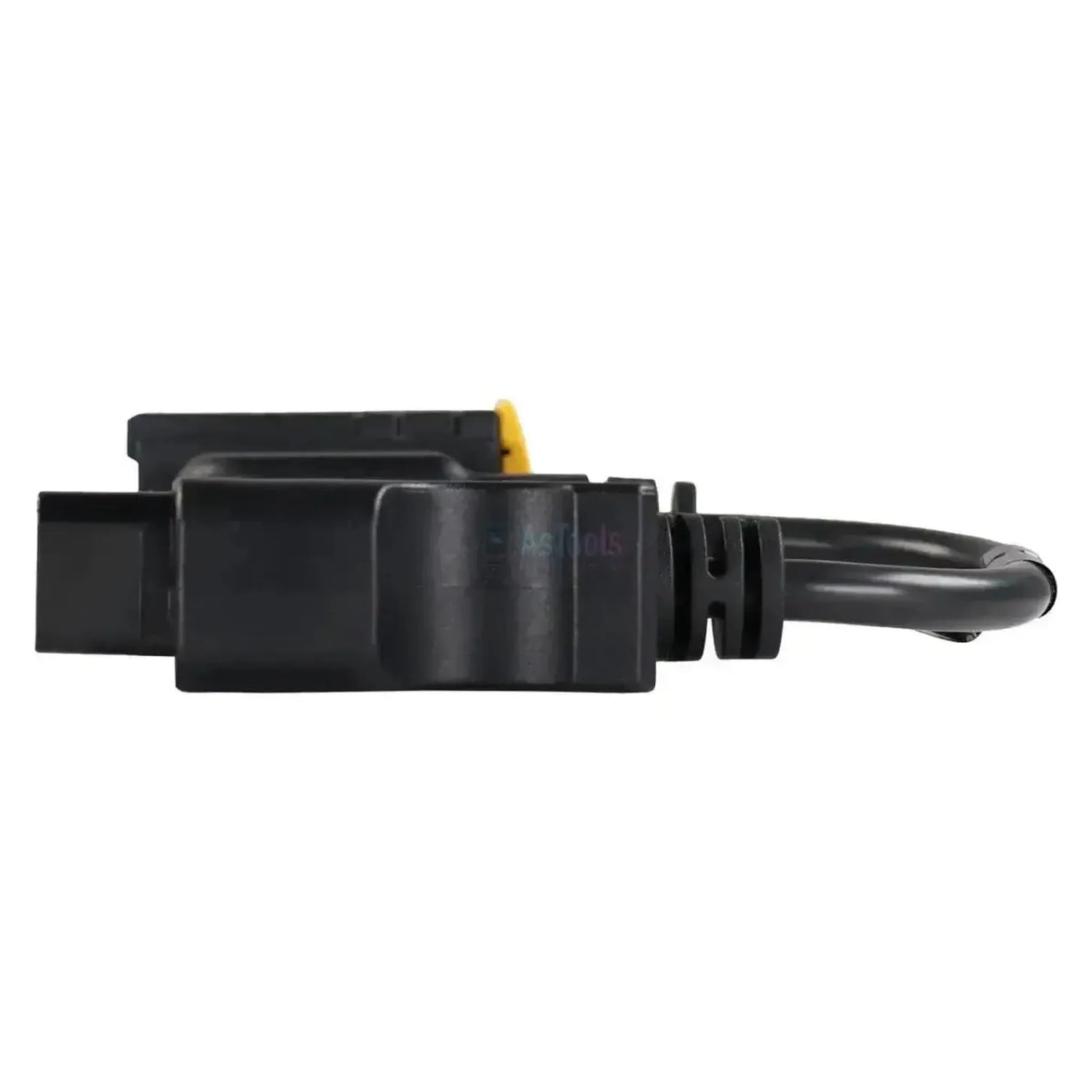

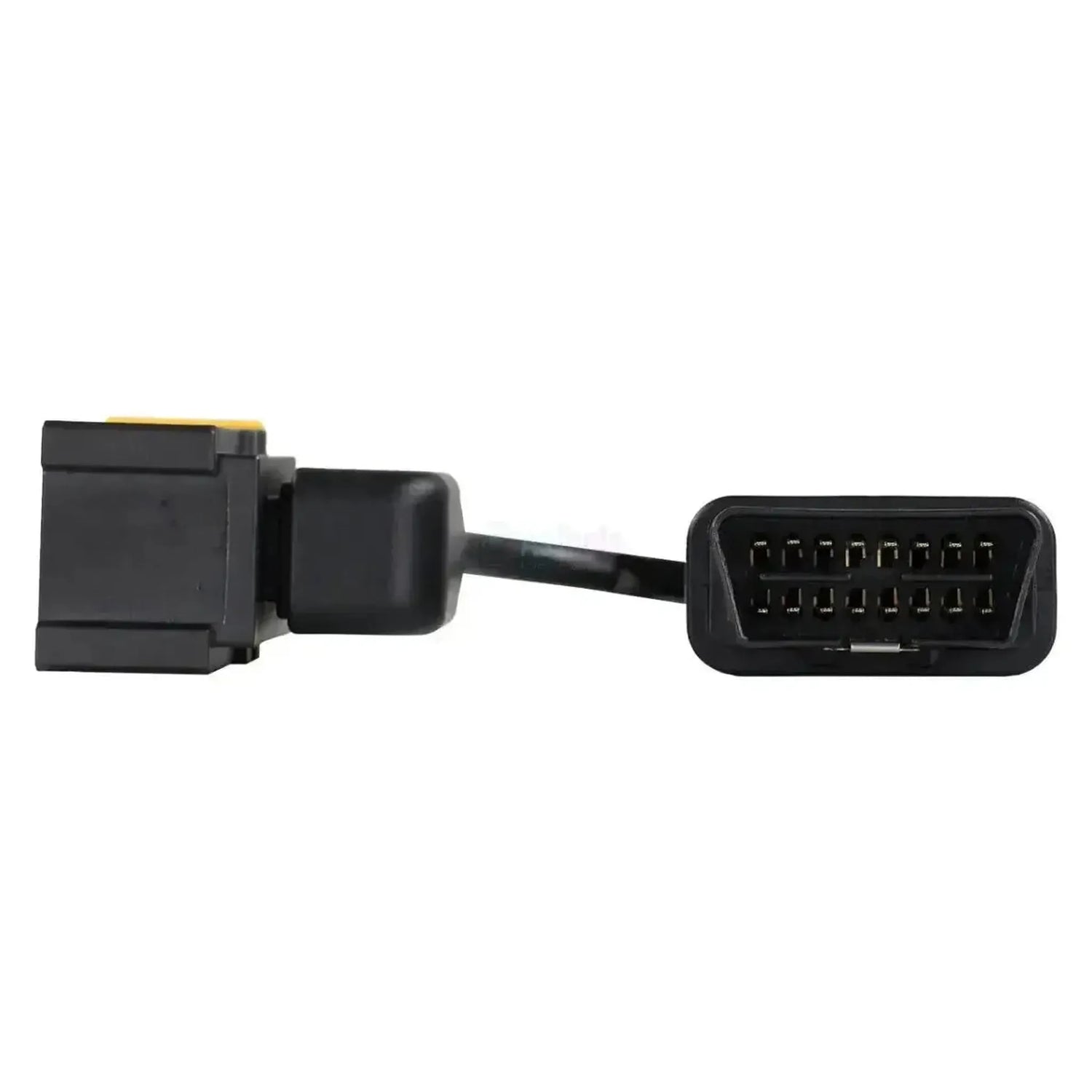

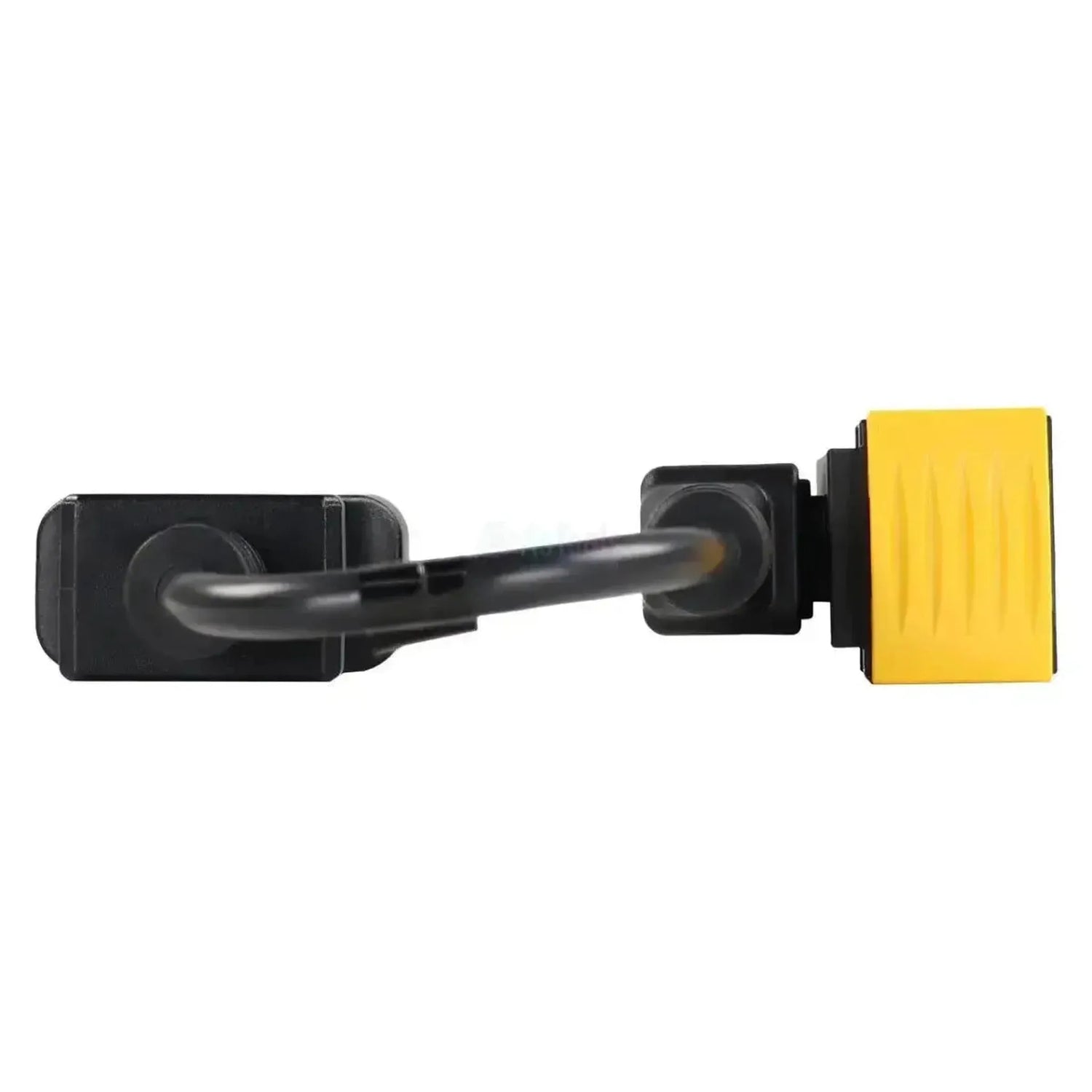

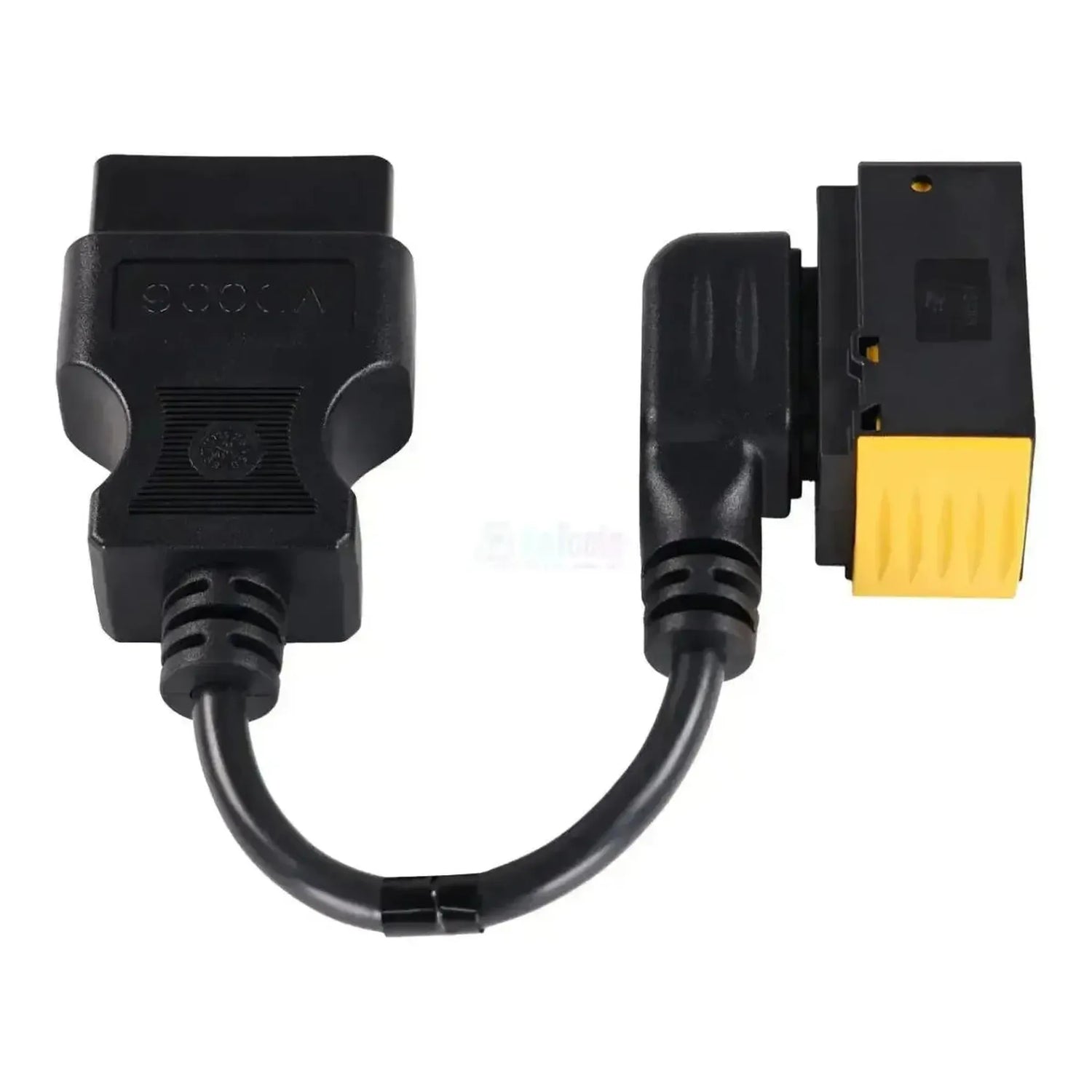

Jaltest MDC06 je testovací kabel mezi 10pólovým konektorem (2x5) se žlutou aretací na modulátoru Wabco třetí generace a 16pinovým konektorem OBD2 zařízení Jaltest ETM. Připojte jej přímo k modulátoru, nikoli k diagnostickému konektoru vozidla.

Tímto spojením přebírá Jaltest ETM roli řídicí jednotky a sám navazuje komunikaci s modulátorem. Umožňuje tak zjistit, zda je díl skutečně vadný, nebo zda je závada v kabeláži či v řídicí jednotce. ETM k tomu provede úplné měření modulátoru a test End of Line. Kromě tohoto kabelu potřebujete samotný ETM s licencí ETM a platnou softwarovou licencí CV nebo Modular.

VÝHODY

✔Určeno pro modulátory Wabco třetí generace, takže nemusíte improvizovat s volnými měřicími hroty.
✔ETM přebírá roli řídicí jednotky, takže díl posuzujete odděleně od instalace.
✔Zabraňuje zbytečné demontáži. Pokud se ukáže, že modulátor funguje, nemusí být demontován.
✔Umožňuje úplné měření modulátoru a test End of Line.

UPOZORNĚNÍ

✕Funguje výhradně s Jaltest ETM; pro diagnostiku vozidla přes Jaltest Link tento kabel není určen.
✕Vyžaduje licenci ETM spolu s platnou licencí softwaru CV nebo Modular; jiné moduly nelze s ETM kombinovat.
✕ETM nefunguje na ručních zařízeních Jaltest; ovládáte jej z PC nebo notebooku.
✕Hodí se pouze na třetí generaci; pro první a druhou je to MDC07, pro čtvrtou MDC08 a pro třetí s redundantním ventilem MDC09.

Použití a funkce

Prostřednictvím tohoto kabelu komunikuje Jaltest ETM přímo s dílem, bez zprostředkování řídicí jednotky vozidla. Kabel se připojuje k modulátoru, nikoli k diagnostické zásuvce vozidla.

Díly, které můžete testovat

  • Modulátor EBS: Wabco, třetí generace.
  • Konektor: 10 pinů (2x5), žlutá objímka.

Co můžete dělat

  • Izolované testování: Bez řídicí jednotky.
  • Zjištění závady: Zda je porucha jinde.
  • Měření: Modulátoru jako celku.
  • Test End of Line: Potvrzení, že funguje správně.

Jak ho použít

  1. Spuštění softwaru: Otevřete Jaltest na PC nebo notebooku.
  2. Propojení s ETM: Připojte stranu OBD2 k ETM.
  3. Uvolnění konektoru: Odpojte vozidlový konektor modulátoru.
  4. Připojení: Zasuňte kabel do modulátoru.
  5. Test: Spusťte měření nebo test End of Line.

Kompatibilní díly a použití

Rozhodující je generace modulátoru, nikoli značka vozidla. MDC06 se hodí na modulátory Wabco třetí generace s 10pólovým konektorem.

Wabco:

  • Modulátor EBS, třetí generace: 10pólový konektor (2x5) se žlutou aretací.

Jiné generace:

  • MDC07: První a druhá generace.
  • MDC08: Čtvrtá generace.
  • MDC09: Třetí generace s redundantním ventilem.

Co k tomu potřebujete

  • Jaltest ETM: Samotný testovací modul. Pro Jaltest Link V9 je to rozhraní ETM s referencí 70001007; kompletní sada ETM je 70001008.
  • Licence ETM: Bez této licence se ETM nespustí. Roční prodloužení má referenci 29701.
  • Platná licence softwaru Jaltest: Licence CV nebo licence Modular. Další moduly nelze s ETM kombinovat.
  • Doba platnosti: Licence ETM běží shodně s datem expirace vaší softwarové licence Jaltest. Zbývá-li této licenci více než 1 rok, zaplatíte pouze za zbývající období. Pokud licence Jaltest vyprší, ETM přestane fungovat, dokud nebude prodloužena.
  • Napájení: ETM je napájen z akumulátorů vozidla.
💡

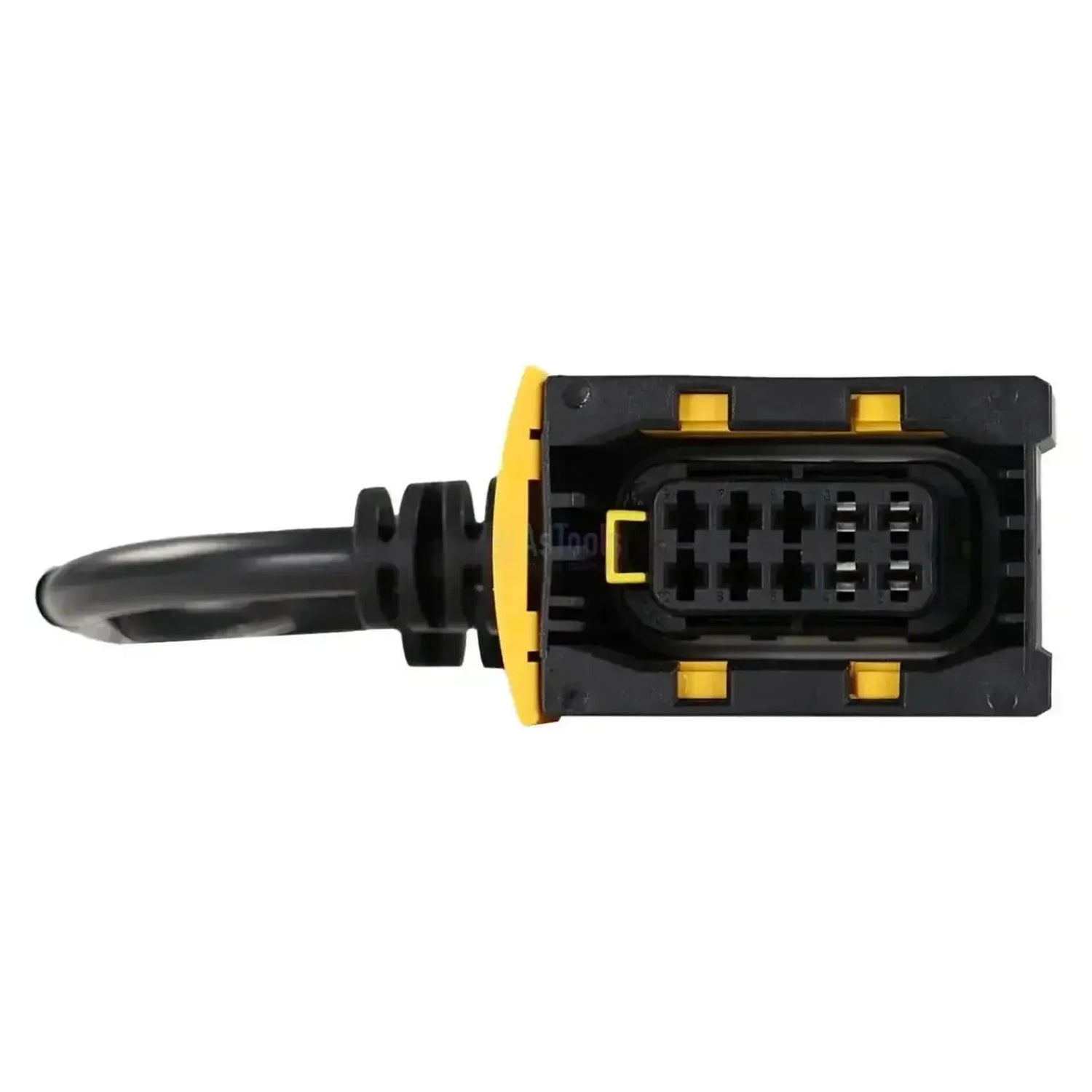

Dobré vědět: Připojení k modulátoru je černý obdélníkový konektor s deseti piny ve dvou řadách po pěti a žlutým aretačním třmenem. Má-li modulátor redundantní ventil, je správným provedením MDC09.

Obsah balení

  • 1x Jaltest (MDC06) | Wabco 10-pinový EBS - 16-pinový OBD2 redukční kabel | Užitkové vozidlo

Technické specifikace

Obecné

Výrobce kabelu nebo sady. Víte tak, že se hodí k Vašemu vybavení Jaltest.Značka
Jaltest (Cojali)
O jaký produkt jde: testovací kabel pro komponentu, adaptér, kabel rozhraní nebo kompletní sada.Druh produktu
Testovací kabel
S jakou verzí Jaltest Link kabel funguje. Zvolte verzi, kterou máte ve své dílně.Vhodné pro Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9

Přípojky

Konektor, kterým se kabel připojuje k Jaltest ETM nebo Link. Musí odpovídat Vašemu zařízení.Přípojka na straně rozhraní
16-pins OBD2
Konektor, který se připojuje ke komponentě nebo modulátoru. Určuje, ke které komponentě lze kabel připojit.Přípojka na straně komponenty
10pólový konektor (2x5) se žlutou pojistkou

Testovací funkce

ETM převezme roli řídicí jednotky. Zjistíte tak, zda je vadná samotná komponenta, nebo je porucha jinde.Test komponenty mimo vozidlo
Závěrečná kontrola, kterou potvrdíte správnou funkci komponenty, například po opravě.Test End of Line (EOL)

Licence

Jakou licenci Jaltest potřebujete k použití ETM s tímto kabelem. Bez správné licence nebude fungovat.Požadovaná licence softwaru
  • CV
  • Modular
Zda je tento kabel již součástí sady ETM. Pokud ne, lze jej dokoupit samostatně jako doplněk.Součást sady ETM

Rozměry

Jak dlouhý je kabel. Delší kabel poskytuje více prostoru pro přístup ke komponentě.Délka kabelu
24 až 26 cm
Referenční číslo
MDC06
Modul Jaltest
Jaltest ETM, vedle Jaltest CV nebo Modular

Další parametry

Použití
Modulátory Wabco třetí generace
Řídicí jednotky
Žádné; ETM přebírá roli řídicí jednotky
Provedení s redundantním ventilem
MDC09
Součást sady kabelů
Sada ETM (70001008)
Nutné k použití
Jaltest ETM s licencí ETM a platnou licencí softwaru CV nebo Modular
Nedostupné pro
Ruční přístroje Jaltest
Prodloužení licence ETM
29701 (Jaltest ETM, prodloužení na jeden rok)
