Jaltest | SKU: JDC308A

Jaltest (JDC308A) | ZF Ecolife Mini-USB – 16-pinový OBD2 redukční kabel | Autobus

Name: Jaltest (JDC308A) | ZF Ecolife Mini-USB – 16-pinový OBD2 redukční kabel | Autobus
Brand: Jaltest
SKU: JDC308A
Price: 97.95 EUR
Availability: InStock

€97,95 včetně DPH

€80,95 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

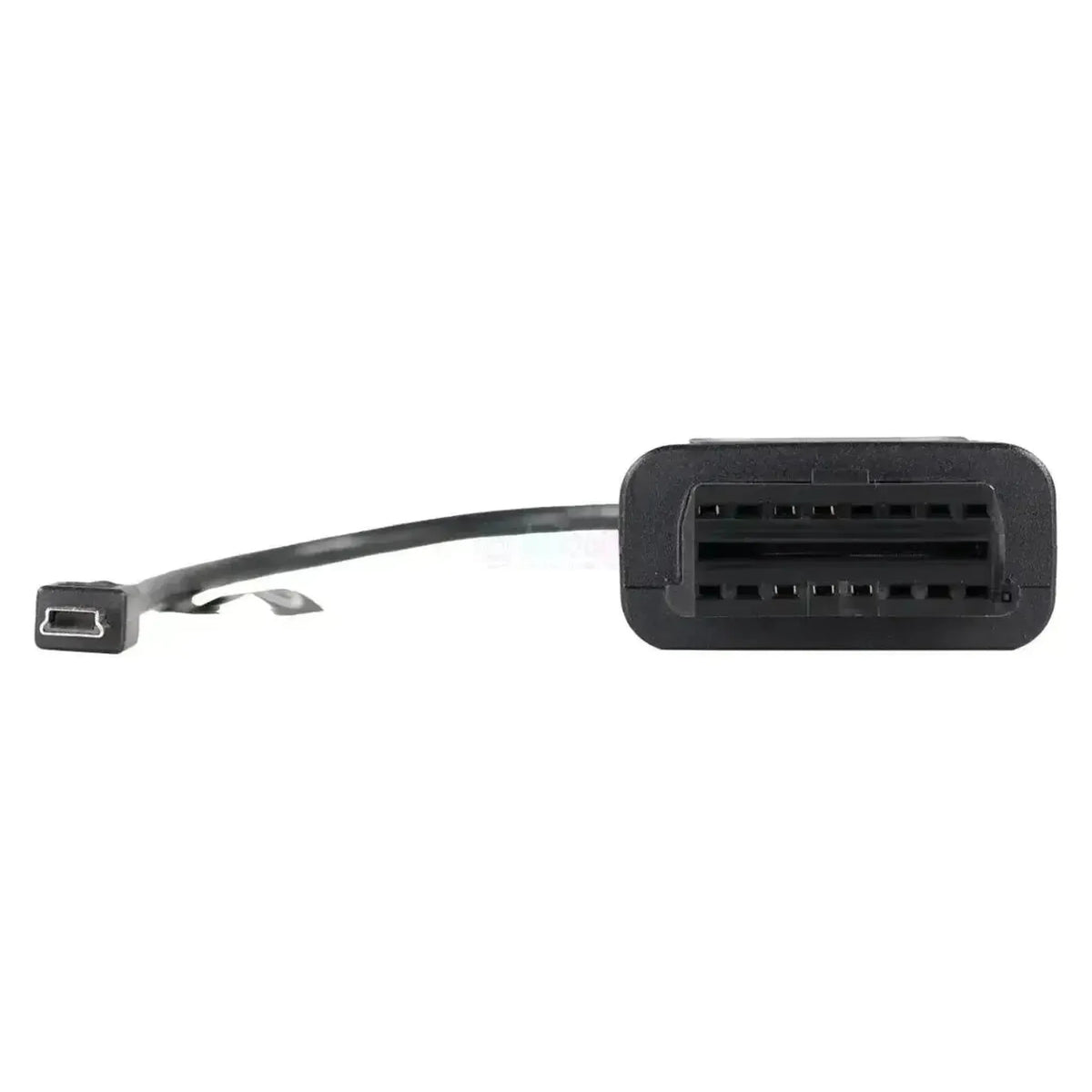

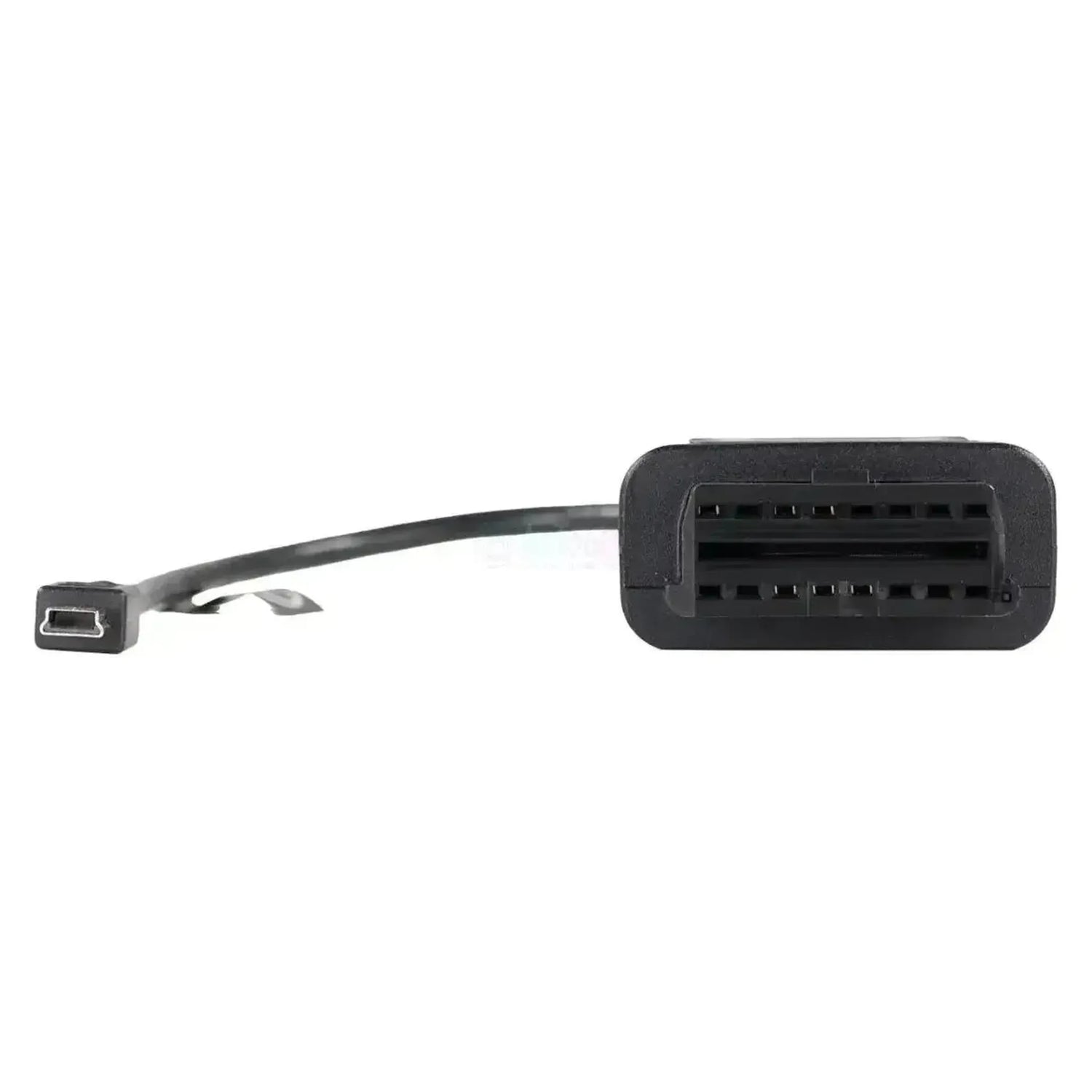

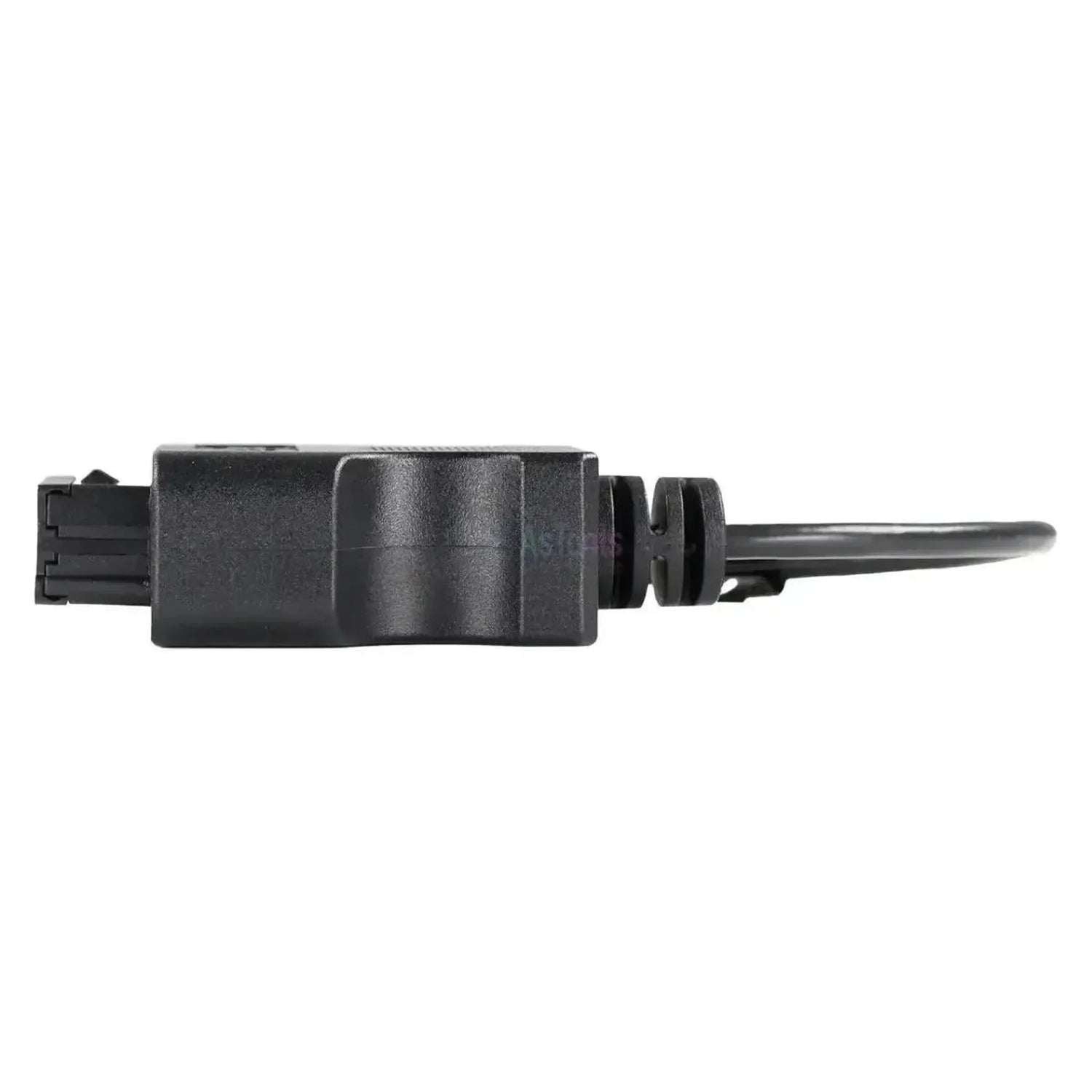

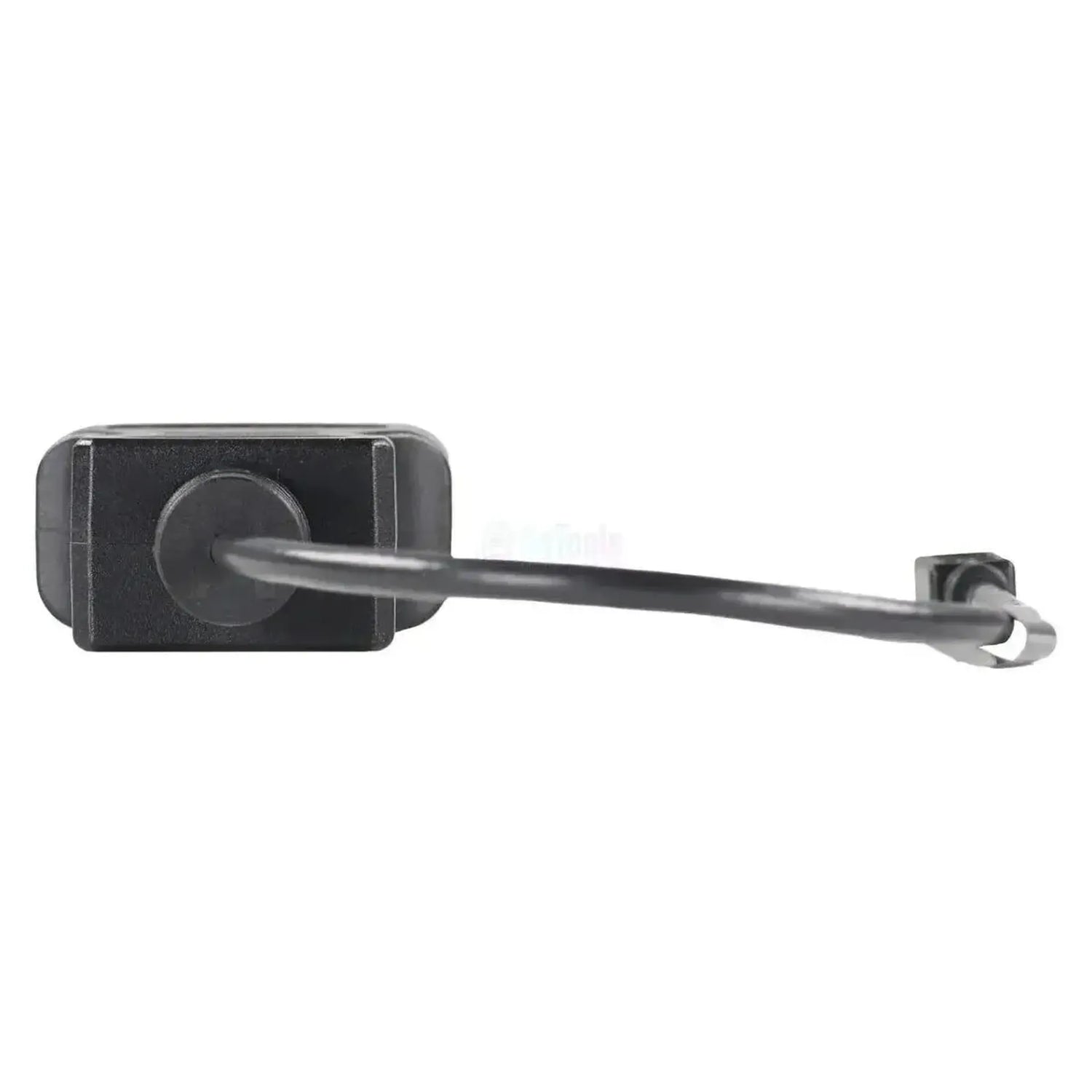

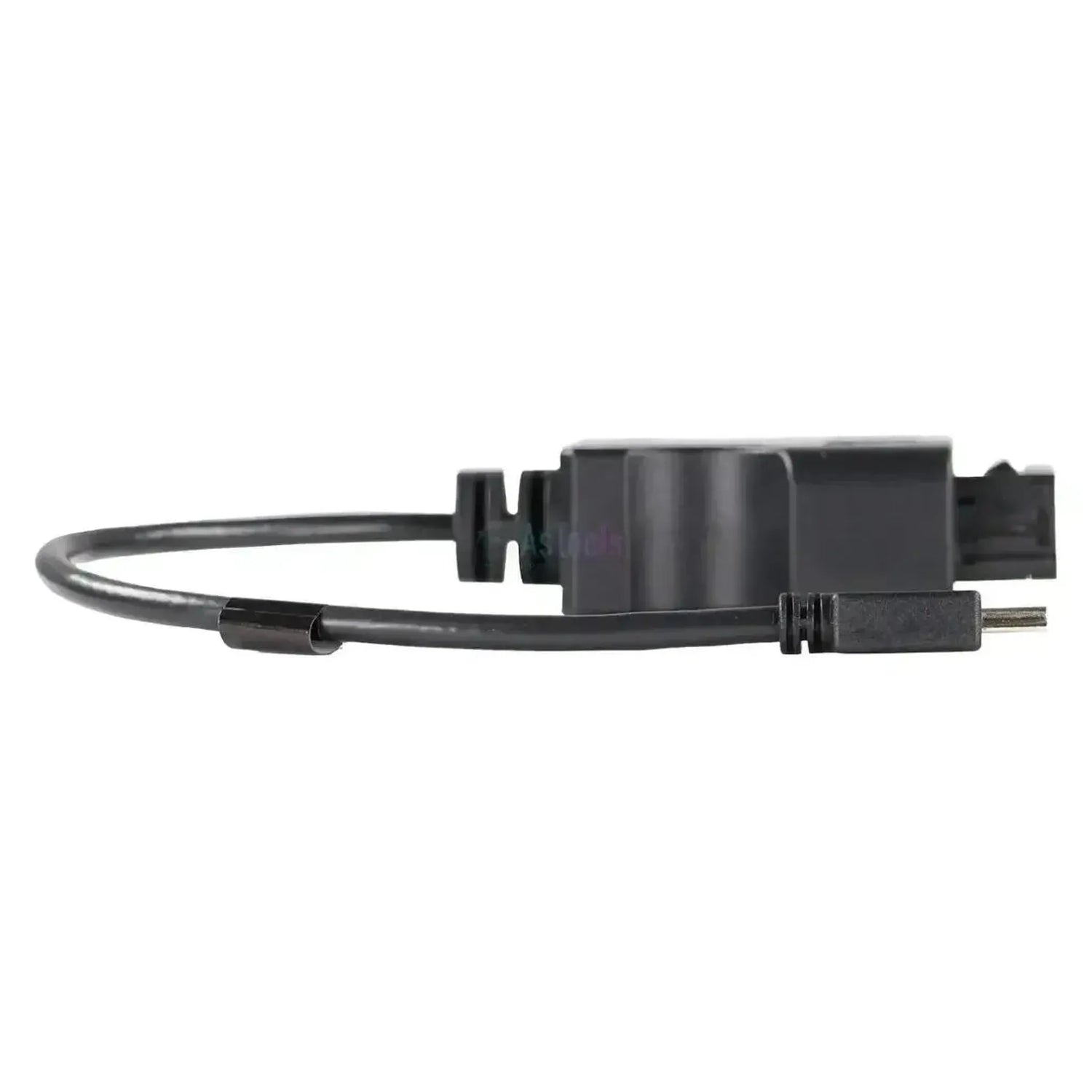

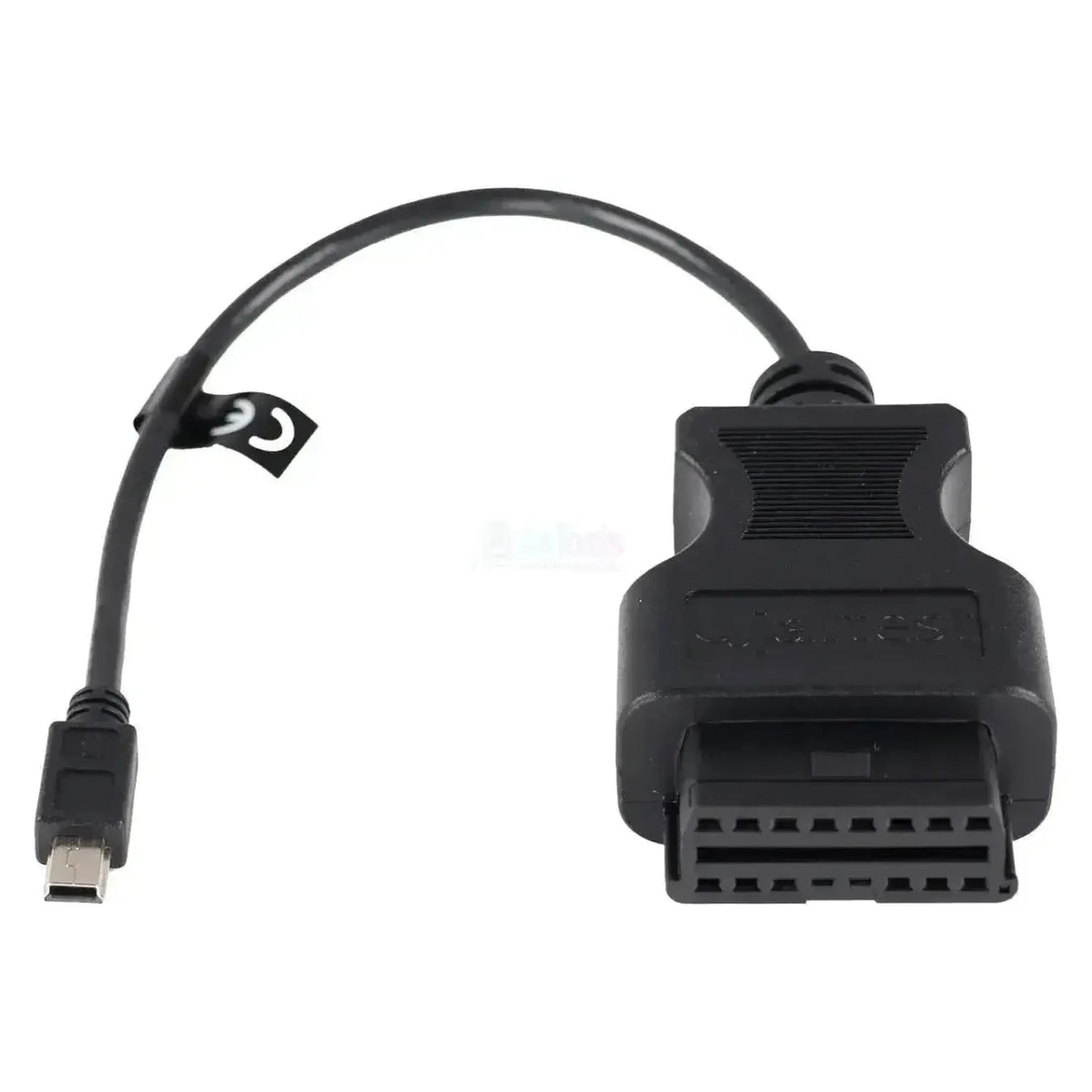

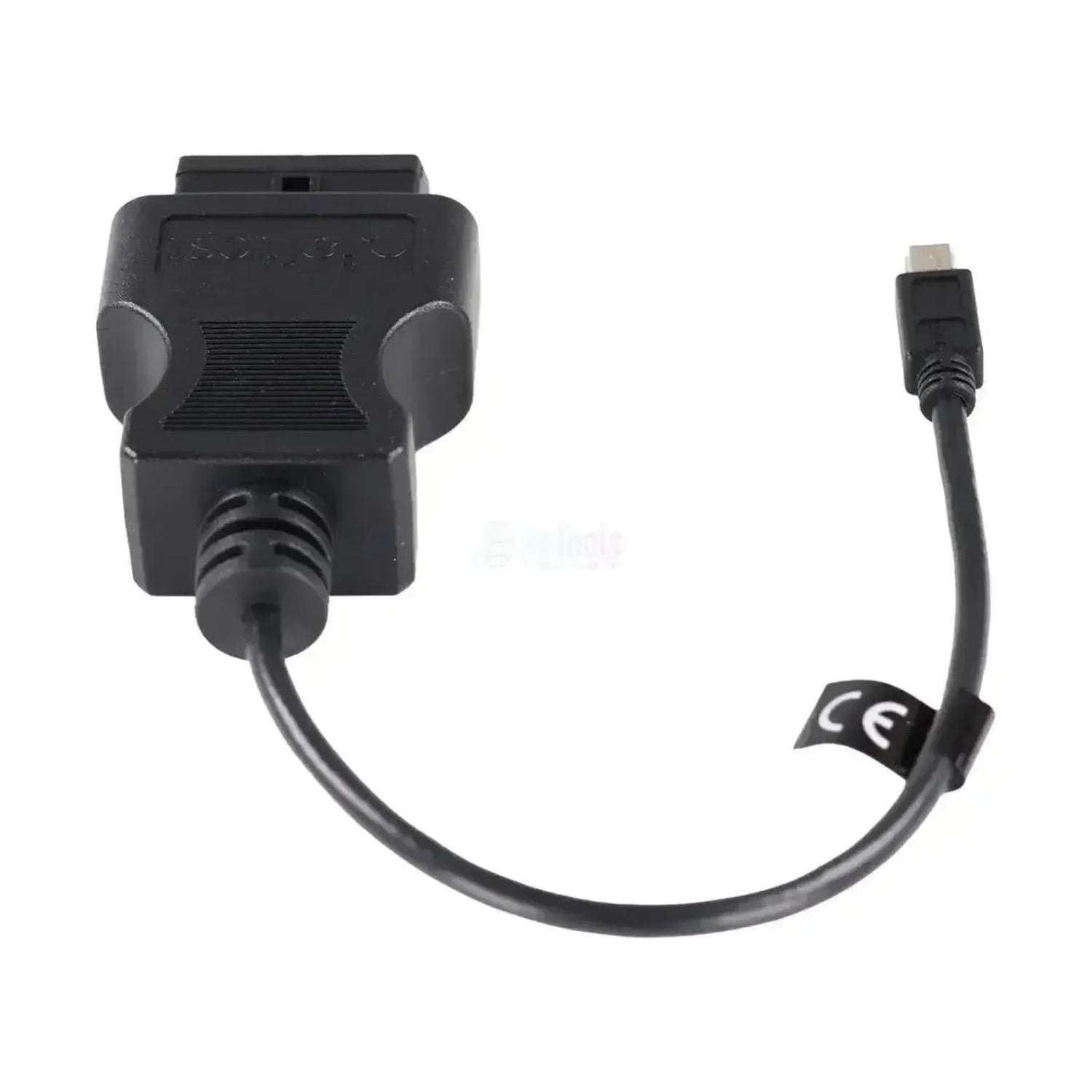

De Jaltest JDC308A eindigt aan de voertuigzijde op een mini-USB en niet op een stekkerblok. Aan de ene kant zit de 16-pins OBD2-aansluiting met het opschrift JDC308A, voor de diagnosekabel van de Jaltest Link. Aan de andere kant zit een 5-polige mini-USB-stekker type B met een metalen huls, die in de diagnoseaansluiting op de ZF EcoLife-bak gaat. Het snoer is 28 tot 30 cm lang.

Met die verbinding leest de Jaltest-software de regeleenheid van de EcoLife-automaat uit. ZF bracht de EcoLife in 2008 op de markt als opvolger van de Ecomat, als zesversnellingsbak voor stads- en streekbussen in de typereeks 6AP1000B tot 6AP2000B. Sinds 2019 levert ZF hem als EcoLife 2. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔De mini-USB gaat rechtstreeks in de diagnoseaansluiting op de bak, ook als de transmissie niet via de voertuigdiagnose meepraat.

✔Aan de andere kant zit een gewone 16-pins OBD2-aansluiting, dus de standaard diagnosekabel van de Link past zonder tussenstuk.

✔De kabel volgt de transmissie, niet de carrosseriebouwer, en past dus op elk busmerk met deze bak.

✔Werkt met zowel de Jaltest Link V8.1 als de Link V9.

AANDACHTSPUNTEN

✕Alleen voor de mini-USB-uitvoering; de EcoLife met de gele 9-polige MCP-stekker hoort bij JDC309A, de oudere Ecomat bij JDC307A of JDC303A.

✕De kabel bereikt alleen de EcoLife-regeling; de overige systemen van de bus lopen via hun eigen aansluiting.

✕De mini-USB is hier geen pc-aansluiting. Hij zit op de bak en draagt de diagnoselijn van de transmissie.

✕Met 28 tot 30 cm is het snoer kort, dus u werkt bij de bak en niet vanaf de bestuurdersplaats.

Toepassingen en functionaliteiten

Via de mini-USB op de bak komt u met de Jaltest-software bij de regeleenheid van de EcoLife-transmissie. Welke functies u te zien krijgt, hangt af van de uitvoering van de bak.

Regeleenheden die u kunt benaderen

EcoLife: Busautomaat van ZF.

Wat u kunt doen

Foutcodes: Lezen en wissen na reparatie.
Meetwaarden: Sensor- en systeemwaarden live.
Componenten: Actuatoren activeren en controleren.
Parameters, kalibraties: Waar Jaltest die aanbiedt.
Onderhoudsreset: Waar Jaltest die aanbiedt.

Zo gebruikt u hem

Aansluiting zoeken: Zoek de mini-USB op de EcoLife-bak.
Aansluiten: Steek de mini-USB van de JDC308A erin.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies de ZF-transmissie EcoLife.

Compatibele voertuigen en toepassingen

Bepalend is de transmissie, niet het model. De kabel hoort bij de ZF EcoLife-automaat met de mini-USB-diagnoseaansluiting op de bak. Of uw bak een mini-USB of de gele MCP-stekker heeft, ziet u aan de bak zelf.

ZF EcoLife:

Mini-USB-uitvoering: Diagnoseaansluiting op de bak zelf.
Typereeks: 6AP1000B tot 6AP2000B.
MCP-uitvoering: Valt hierbuiten; daarvoor is JDC309A.

Voertuigen:

Stads- en streekbussen en touringcars: Met een ZF EcoLife-automaat.
Alle carrosseriebouwers: De kabel volgt de bak, niet de bouwer van de bus.

💡

Goed om te weten: De mini-USB is hier de voertuigzijde en niet de pc-zijde. Hij gaat in de diagnoseaansluiting op de EcoLife-bak; de 16-pins OBD2 aan de andere kant neemt de diagnosekabel van de Link op. Kijk aan de bak of daar een mini-USB zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC308A) | ZF Ecolife Mini-USB - 16-pins OBD2 Verloopkabel | Autobus

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: CV užitková vozidla

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano
Zda lze komponenty uvést do provozu přímo z přístroje. Zjistíte tak, zda je chyba v komponentě nebo v kabeláži.Ovládání komponent: Ano

Použití

Referenční číslo: JDC308A
Řídicí jednotky: EcoLife (automatická převodovka)
Potřebné k použití: Jaltest Link V8.1 nebo V9 a diagnostický software Jaltest

Další parametry

Toepassing: ZF EcoLife automatische versnellingsbak, mini-USB-uitvoering
Aansluiting voertuigzijde: 5-polige mini-USB type B (stekker, op de EcoLife-bak)
