OBDSTAR | SKU: TCM-006

OBDSTAR (TCM-006) | Temic (VL381) 16-pin TCM – 15-pin DB15 Adaptér | Osobní automobily

Name: OBDSTAR (TCM-006) | Temic (VL381) 16-pin TCM – 15-pin DB15 Adaptér | Osobní automobily
Brand: OBDSTAR
SKU: TCM-006
Price: 31.95 EUR
Availability: InStock

€31,95 včetně DPH

€26,40 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

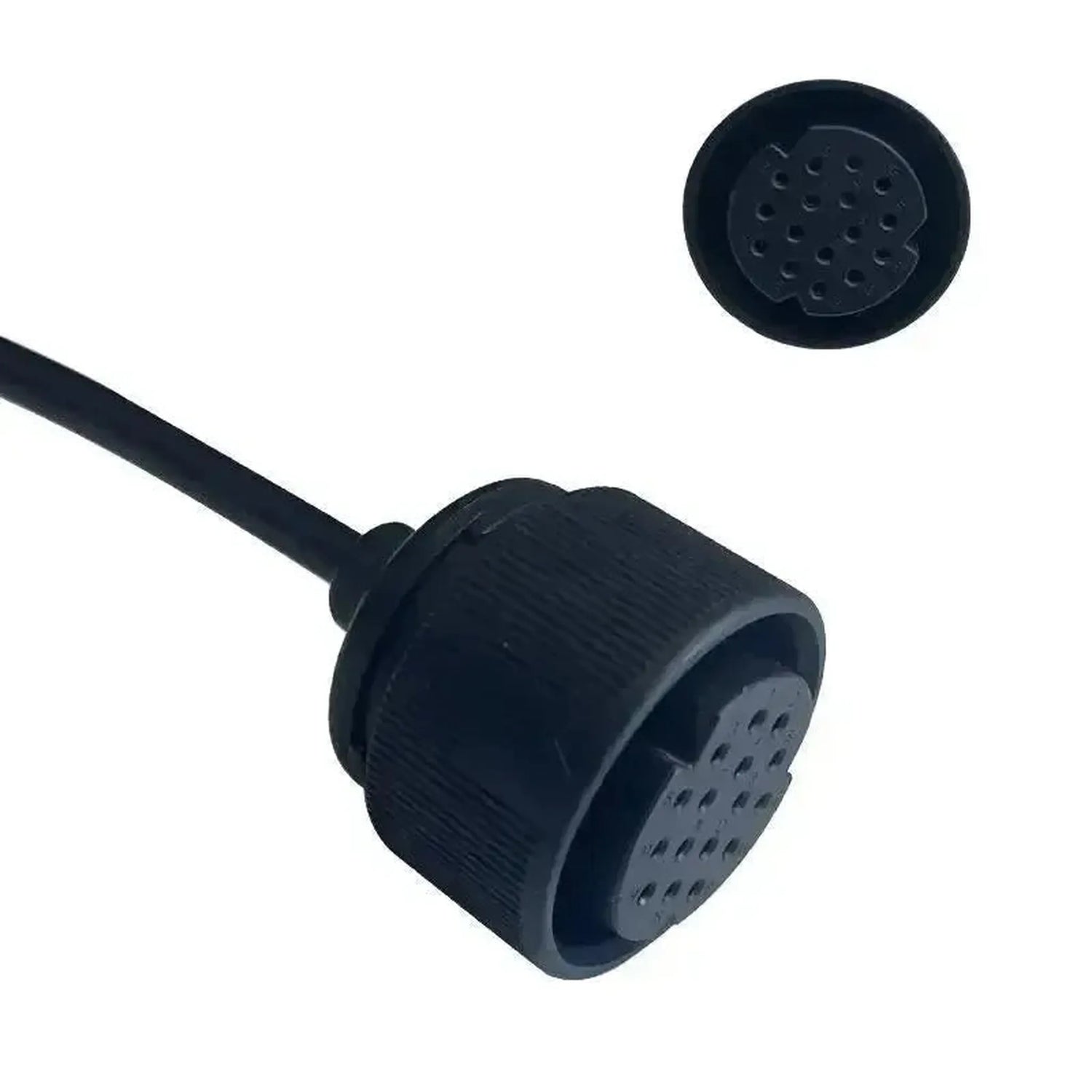

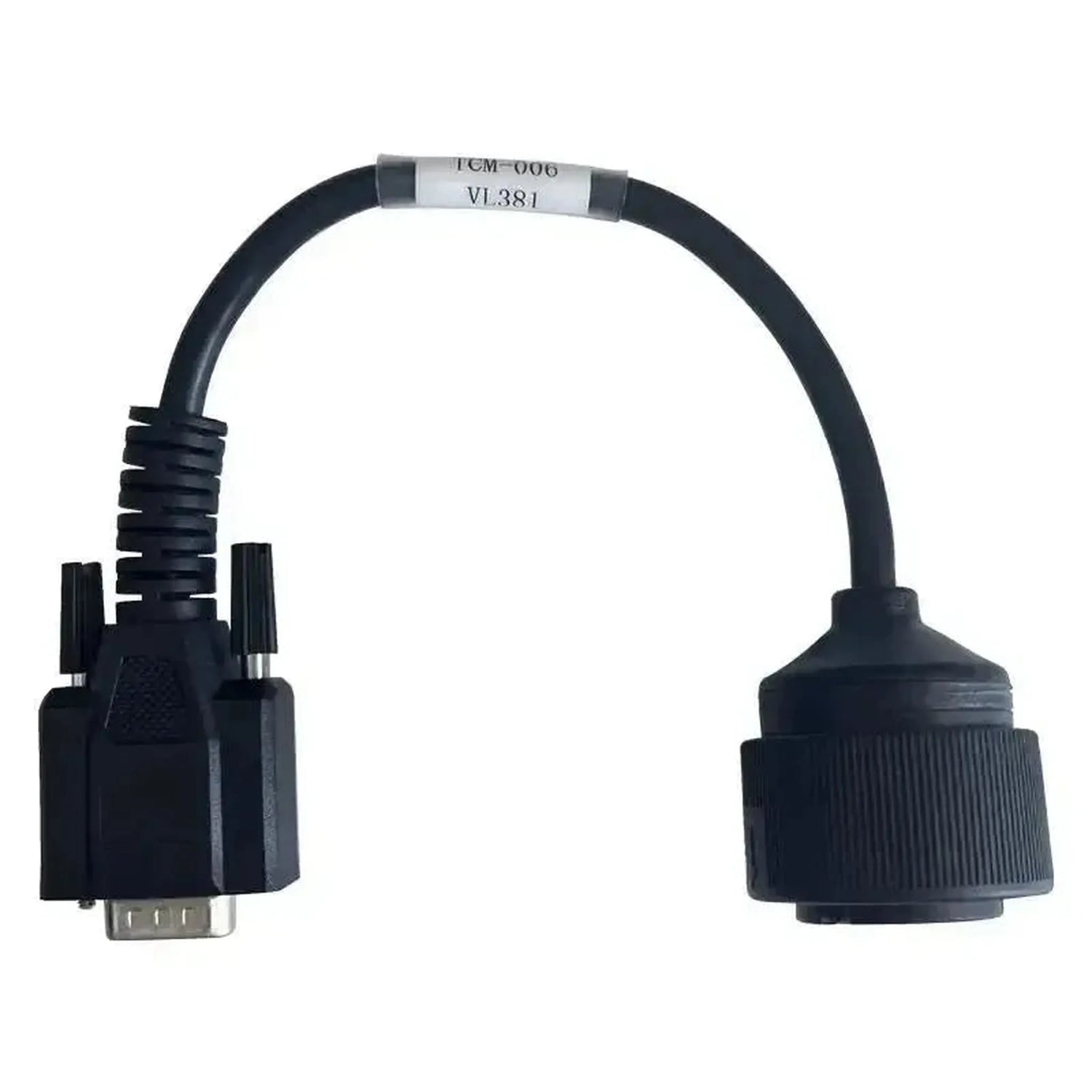

OBDSTAR TCM-006 je adaptérový kabel s 16-pinovým konektorem na straně vozidla pro řídící jednotku převodovky Temic VL381 (0AW) a 15-pinovým DB15 konektorem na straně přístroje. Na straně vozidla se kabel připojuje přímo k TCM konektoru jednotky VL381, tedy přímo na převodovku nebo na demontovanou jednotku, nikoli na OBD2 port v autě.

Temic VL381 (0AW) se používá v koncernu Volkswagen jako převodovka s předním pohonem. Vlastní 16-pinový TCM konektor existuje proto, že se k jednotce přistupuje na úrovni modulu: přes toto připojení může programátor OBDSTAR čtení ISN a oprogramování TCM, nezávisle na síti CAN vozidla. To je přesně rozdíl oproti běžnému OBD2 připojení, kde jste vždy závislí na funkční palubní síti. Kabel otevírá pouze fyzickou cestu mezi TCM Temic VL381 (0AW) a DB15 vstupem vašeho přístroje. Co bude následně možné číst, programovat a identifikovat, určuje software a licence vašeho vlastního OBDSTAR zařízení. Kabel sám o sobě nepřidává žádné pokrytí vozidel a nefunguje na variantách quattro, protože ty mají jinou jednotku převodovky.

VÝHODY

✔Přístup na úrovni jednotky — připojení vede přímo k TCM a ne přes síť CAN vozidla.

✔Používatelné při poruše — čtení ISN a programování TCM zůstávají možné i když komunikace vozidla není dostupná.

✔Jeden kabel pro čtyři řady modelů — Audi A4, A5, A6 a A7 s Temic 0AW a předním pohonem sdílejí stejný 16-pinový konektor.

✔Vhodné pro práci na pracovním stole — konektor se vejde na TCM konektor mimo vozidlo, takže můžete pracovat na demontované jednotce.

DŮLEŽITÁ UPOZORNĚNÍ

✕Pouze OBDSTAR — strana DB15 se hodí na programátory a diagnostické přístroje OBDSTAR; diagnostické zařízení od jiných výrobců s ním nemůžete připojit.

✕Bez dodatečného pokrytí — kabel je jen zapojení, ne software; zda je čtení ISN a programování TCM na vašem autě dostupné, závisí na vašem vlastním zařízení.

✕Není pro quattro — varianty se čtyřkolkovým pohonem mají jinou jednotku převodovky a nejsou tímto kabelem pokryty.

✕Limit výroby u A6 a A7 — u A6 C7 a A7 4G8 se jedná pouze o raná výrobní léta do roku 2014, před S-Tronic faceliftem.

Aplikace a funkčnosti

TCM-006 vytváří spojení mezi řídící jednotkou převodovky Temic VL381 (0AW) a DB15 vstupem vašeho OBDSTAR přístroje.

Řídící jednotky, které můžete dosáhnout

Temic VL381 (0AW) TCM: Řídící jednotka převodovky 0AW, přístupná přes 16-pinový konektor na samotné jednotce.
Nic dalšího: Kabel vytváří spojení pouze s touto řídící jednotkou převodovky a nikoli s řízením motoru nebo jinými moduly ve vozidle.

Co můžete dělat

Čtení ISN přes TCM: Čtení interního sériového čísla přímo z jednotky Temic 0AW bez zásahu řídicího jednotky motoru.
Oprogramování TCM: Zápis softwarových dat a údajů o kódování do řídící jednotky převodovky, například po výměně jednotky.
Identifikace jednotky: Čtení údajů jednotky a informací o verzi TCM VL381 (0AW) pro identifikaci a diagnostiku.
Práce na demontované jednotce: Připojení konektoru k TCM mimo vozidlo, aby byla jednotka zpracovávána na pracovním stole.
Upozornění: Které z těchto funkcí jsou skutečně dostupné, závisí na softwaru a licenci vašeho OBDSTAR přístroje; kabel určuje pouze fyzickou cestu.

Kompatibilní vozidla a aplikace

Rozhodující je provedení převodovky, ne model. Kabel se hodí na vozidla s řídící jednotkou převodovky Temic VL381 (0AW) a předním pohonem. Pokud je vaše auto uvedeno níže, ale má quattro, není tento kabel ten správný.

Audi:

A4 (B8 / Type 8K): (2007–2015) — Motory: 1.8 TFSI, 2.0 TFSI, 2.0 TDI, 2.7 TDI, 3.0 TDI (pouze předním pohonem)
A5 (Type 8T / 8F Cabrio): (2007–2016) — Motory: 1.8 TFSI, 2.0 TFSI, 2.0 TDI, 2.7 TDI (pouze předním pohonem)
A6 (C7 / Type 4G): (2011–2014) — Motory: 2.0 TFSI, 2.8 FSI, 2.0 TDI (pouze předním pohonem, před S-Tronic faceliftem)
A7 Sportback (Type 4G8): (2010–2014) — Rané varianty 2.8 FSI a 3.0 TDI pouze s předním pohonem

💡

Dobré vědět: Temic VL381 (0AW) se v koncernu Volkswagen používá výhradně v provedeních s předním pohonem. Varianty quattro a S-line se čtyřkolkovým pohonem mají jinou jednotku převodovky a nefungují s tímto kabelem, i když se model a výrobní rok objevují v seznamu. Ověřte si na základě pohonu a typu převodovky, zda má vaše vozidlo převodovku 0AW, než si objednáte.

Obsah balení

1x OBDSTAR (TCM-006) | Temic (VL381) 16-pinový TCM – 15-pinový DB15 adaptérový kabel | osobní auto

Technické údaje

Údaj	Popis
Značka	OBDSTAR
Číslo článku	TCM-006
Typ	Adaptérový kabel
Použití	Čtení ISN a programování TCM řídící jednotky Temic VL381 (0AW)
Připojení na straně vozidla	Temic (VL381) 16-kolíková TCM

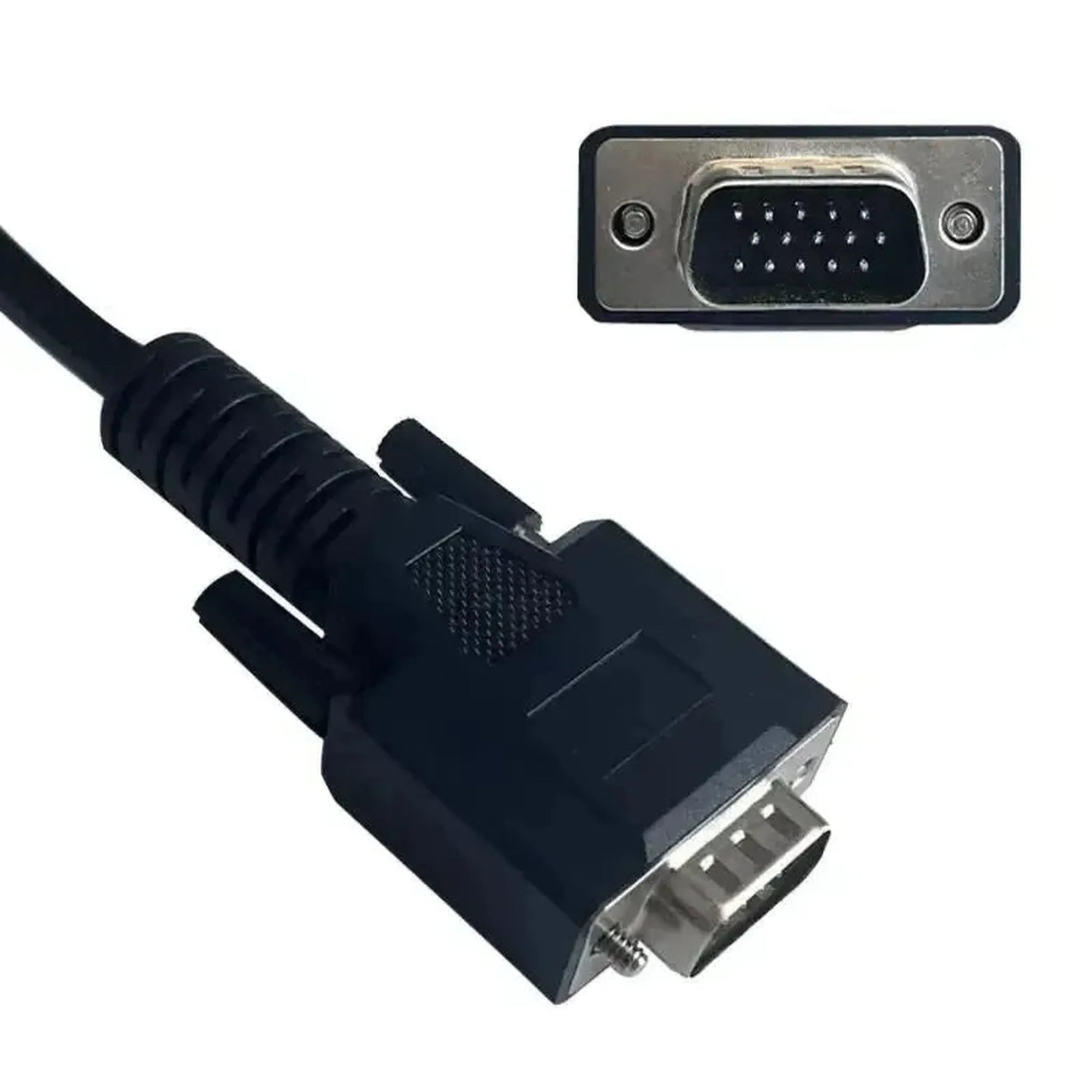

Připojení na straně přístroje	15-kolíkový DB15
Řídicí jednotky	Řídící jednotka převodovky (TCM)
Segment	Osobní automobil
Podporované značky	Audi
Rozsah modelů	Audi A4, A5, A6 a A7 s Temic 0AW a předním pohonem (2007–2016)
Vyžadováno pro použití	Programátor OBDSTAR s 15-kolíkovým rozhraním DB15, například DC706 s sadou MP001
Hmotnost	0,1 kg
