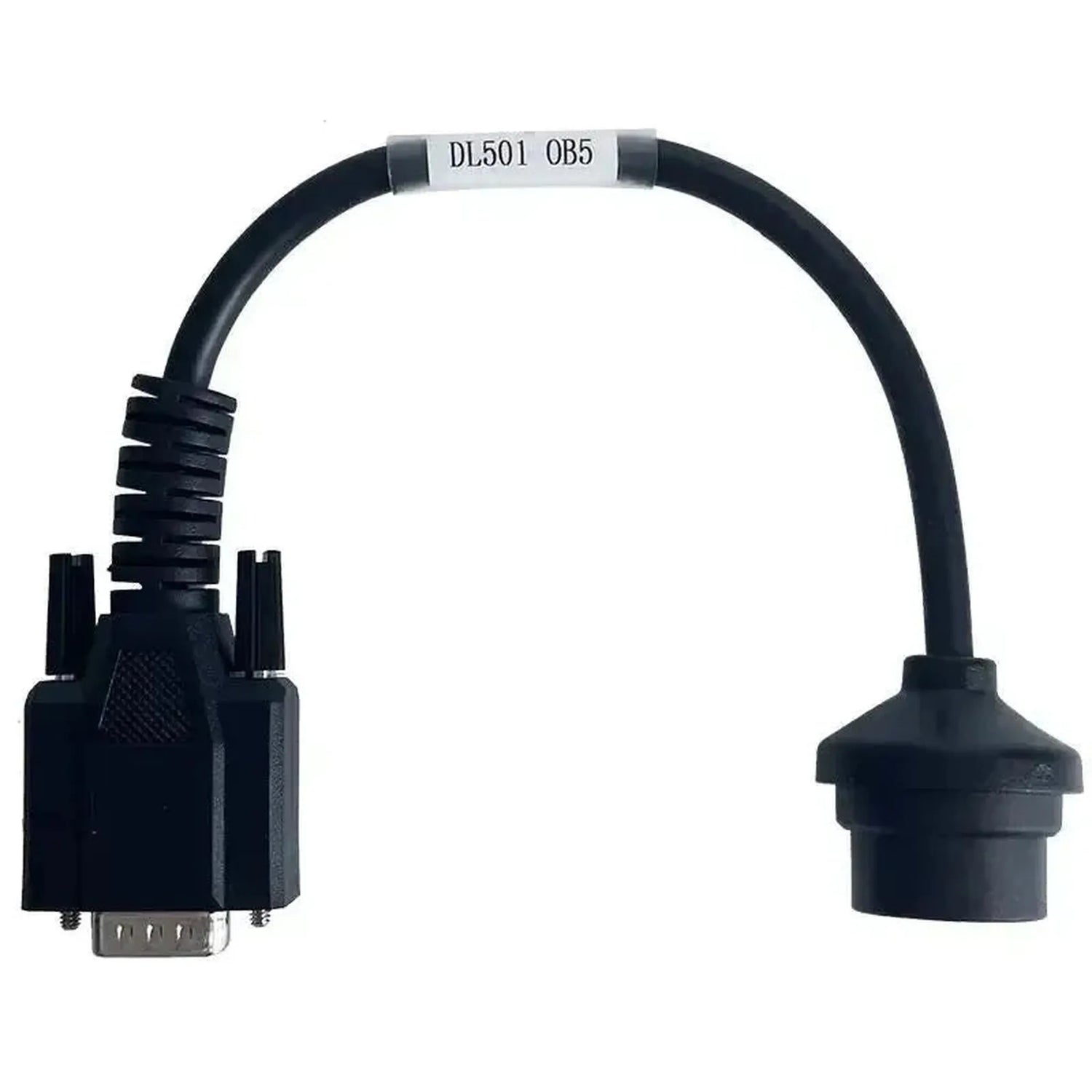

OBDSTAR TCM-003 propojuje 16kolíkový TCM konektor Temic DL501 (0B5) na straně vozidla s 15kolíkovým konektorem DB15 na straně přístroje. Kabel se připojuje přímo na řídící jednotku převodovky, která je namontována přímo na převodovce.

DL501 je sedmistupňová převodovka S-tronic s dvojitou spojkou používaná v různých modelech Audi Quattro z koncernu Volkswagen Group. Pomocí tohoto kabelu získá software OBDSTAR přímý přístup k obsahu paměti řídící jednotky, mimo standardní port OBD2. Konstrukce kabelu respektuje zapojení konektoru DL501 TCM, takže není třeba žádné další adaptéry. Kabel umožňuje přístup k jednotce; čtení a přeprogramování jsou funkcemi vašeho vlastního programátoru. Důležité je rozlišení podle typu převodovky: v rámci stejné modelové řady se také vyskytuje osmistupňová automatická převodovka ZF 8HP, kterou tento kabel obsluhovat nemůže. Seznam modelů níže uvádí pro každý model roky výroby a motorové varianty.

VÝHODY

✔Přímý přístup k TCM — konektor DL501 je přístupný přímo, bez zásahu standardního portu OBD2.

✔Specifické zapojení — konstrukce je přizpůsobena DL501 (0B5), čímž se předcházejí neshody signálů.

✔Několik modelů Quattro — lze používat pro čtení a přeprogramování TCM u různých variant Audi Quattro.

✔Uvedeny roky výroby a motory — pro každý model je znám rozsah let výroby i odpovídající motorové varianty.

UPOZORNĚNÍ

✕Pouze OBDSTAR — kabel funguje s diagnostickými přístroji a programátory OBDSTAR, ne s přístroji jiných výrobců.

✕Bez další funkčnosti — co lze číst nebo zapisovat, určuje software vašeho programátoru, ne kabel.

✕Záměna se ZF 8HP — v rámci stejné modelové řady, i po faceliftu, se vyskytuje osmistupňová automatická převodovka ZF 8HP; ta do rozsahu tohoto kabelu nepatří.

✕Pouze DL501 (0B5) — jiné typy TCM či výrobci převodovek vyžadují jiný kabel.

Aplikace a funkčnosti

S kompatibilním přístrojem OBDSTAR podporuje kabel následující práce na řídící jednotce DL501.

Řídící jednotky, které lze dosáhnout

Řídící jednotka převodovky (TCM) Temic DL501: Přímé připojení přes 16kolíkový konektor na převodovce.
Žádné další systémy vozidla: Připojení je určeno výhradně pro řídící jednotku převodovky.

Co lze provádět

Čtení dat TCM: Získání aktuálních dat software a kalibrací DL501 S-tronic přes přímé 16kolíkové spojení.
Přeprogramování TCM: Zapsání nových dat software nebo kalibrací, například po výměně jednotky nebo při opravách software.
Přizpůsobení zapojení: Převod 16kolíkového konektoru DL501 na 15kolíkové rozhraní DB15 vašeho přístroje.
Určení typu převodovky: Ověření, zda vozidlo má DL501 a ne ZF 8HP.
Pozor: Pred připojením ověřte typ převodovky; v rámci stejné modelové řady se vyskytují obě automatické převodovky.

Kompatibilní vozidla a aplikace

Rozhodující je přítomnost Temic DL501 (0B5) se 16kolíkovým konektorem TCM, nikoli sám model či rok výroby. Níže uvedená vozidla jsou vybavena touto sedmistupňovou převodovkou S-tronic. Pred použitím vždy ověřte typ převodovky, neboť v rámci stejné modelové řady se vyskytují i jiné automatické převodovky.

Audi:

A4 (B8 / Type 8K): (2008–2015) — motory: 2.0 TFSI Quattro, 3.0 TFSI Quattro, 2.0 TDI Quattro, 3.0 TDI Quattro
A5 / S5 / RS5 (Type 8T / 8F): (2008–2016) — modely Quattro s 2.0 TFSI/TDI až 3.0 TFSI/TDI, S5 V6T/V8 a RS5 4.2 V8
A6 / S6 (C7 / Type 4G): (2011–2014) — motory: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro (do 272 kW; výkonnější BiTDI používá ZF 8HP)
A7 / S7 Sportback (Type 4G8): (2010–2014) — motory: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro
Q5 / SQ5 (Type 8R): (2008–2012/2013) — motory: 2.0 TFSI, 2.0 TDI, 3.0 TDI Quattro (po faceliftu 2012/2013 mnoho variant přešlo na ZF 8HP)
S4 / RS4 (B8 / Type 8K): (2009–2015) — motory: 3.0 V6 Supercharged (S4), 4.2 V8 atmosférický (RS4)

💡

Dobré vědět: Konektor TCM Temic DL501 se nachází přímo na převodovce a DL501 i ZF 8HP se vyskytují v rámci stejné modelové řady. Ověřte typ převodovky přes identifikační číslo vozidla nebo typový štítek na převodovce, než objednáte.

Obsah balení

1x OBDSTAR (TCM-003) | Temic (DL501) 16kolíkový TCM – 15kolíkový adaptér DB15 | Osobní automobil

Technické specifikace

Specifikace	Popis
Výrobce	OBDSTAR
Číslo artiklu	TCM-003
Typ	Adaptérový kabel
Použití	Přímý přístup k TCM modulu Temic DL501 (0B5) mimo port OBD2

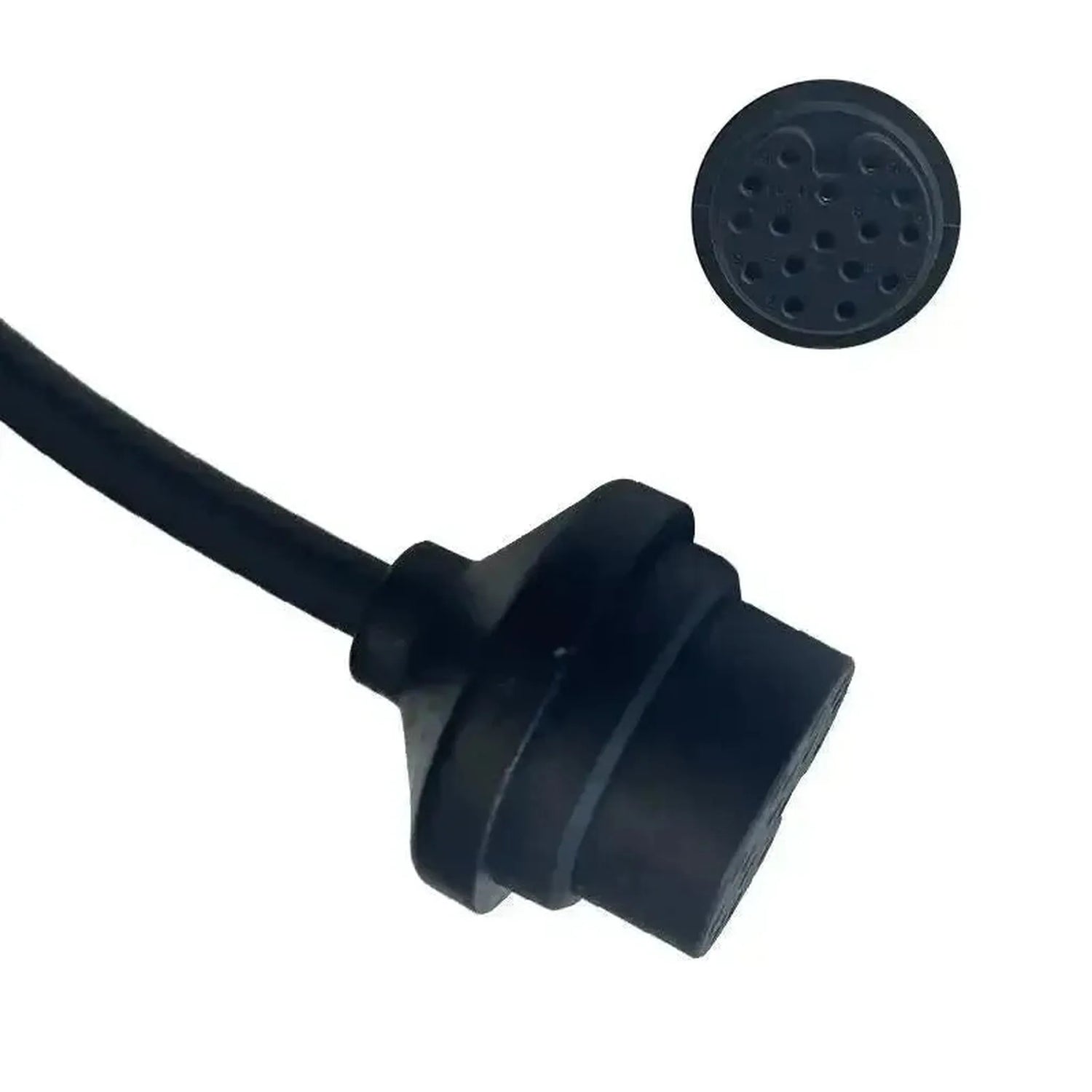

Připojení na straně vozidla	Temic (DL501) 16-pinový TCM

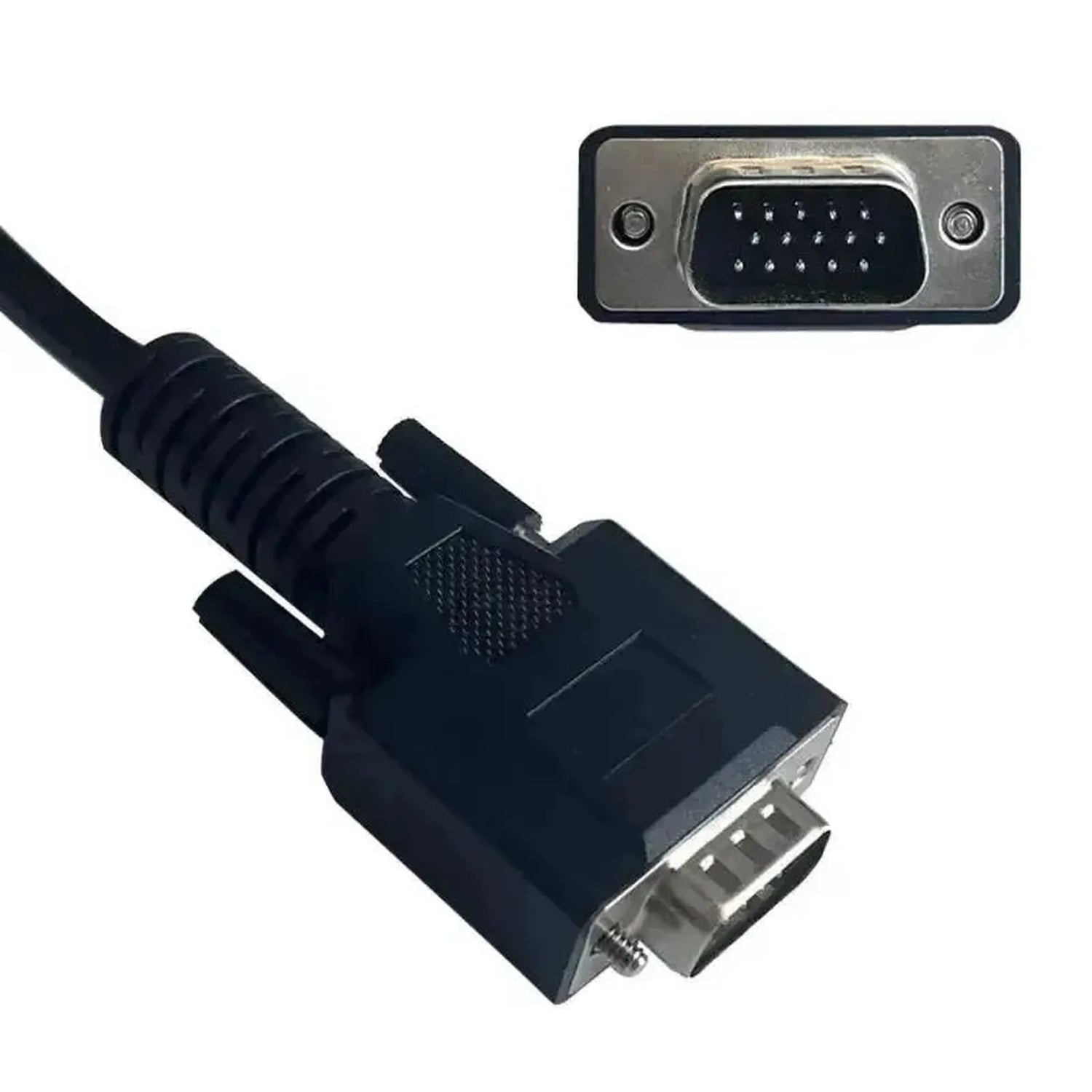

Připojení na straně diagnostického přístroje	15-pinový DB15
Řídicí jednotky	Řídicí jednotka převodu (TCM) DL501
Kategorie	Osobní automobil
Podporované značky	Audi
Rozsah modelů	Audi 2008–2016, podle modelu (viz seznam modelů)
Potřebné k použití	Programátor OBDSTAR s 15-pinovým rozhraním DB15, například DC706 s kitou MP001
Dodatečně potřebné	Fyzický přístup k jednotce TCM na převodovce
Hmotnost	0,1 kg
