OBDSTAR (TCM-024) | ZF (8HP45-TC277) 16kolíkový TCM – 15kolíkový DB15 Adaptér | Osobní automobil

Name: OBDSTAR (TCM-024) | ZF (8HP45-TC277) 16kolíkový TCM – 15kolíkový DB15 Adaptér | Osobní automobil
Brand: OBDSTAR
SKU: TCM-024
Price: 33.95 EUR
Availability: InStock

€33,95 včetně DPH

€28,06 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

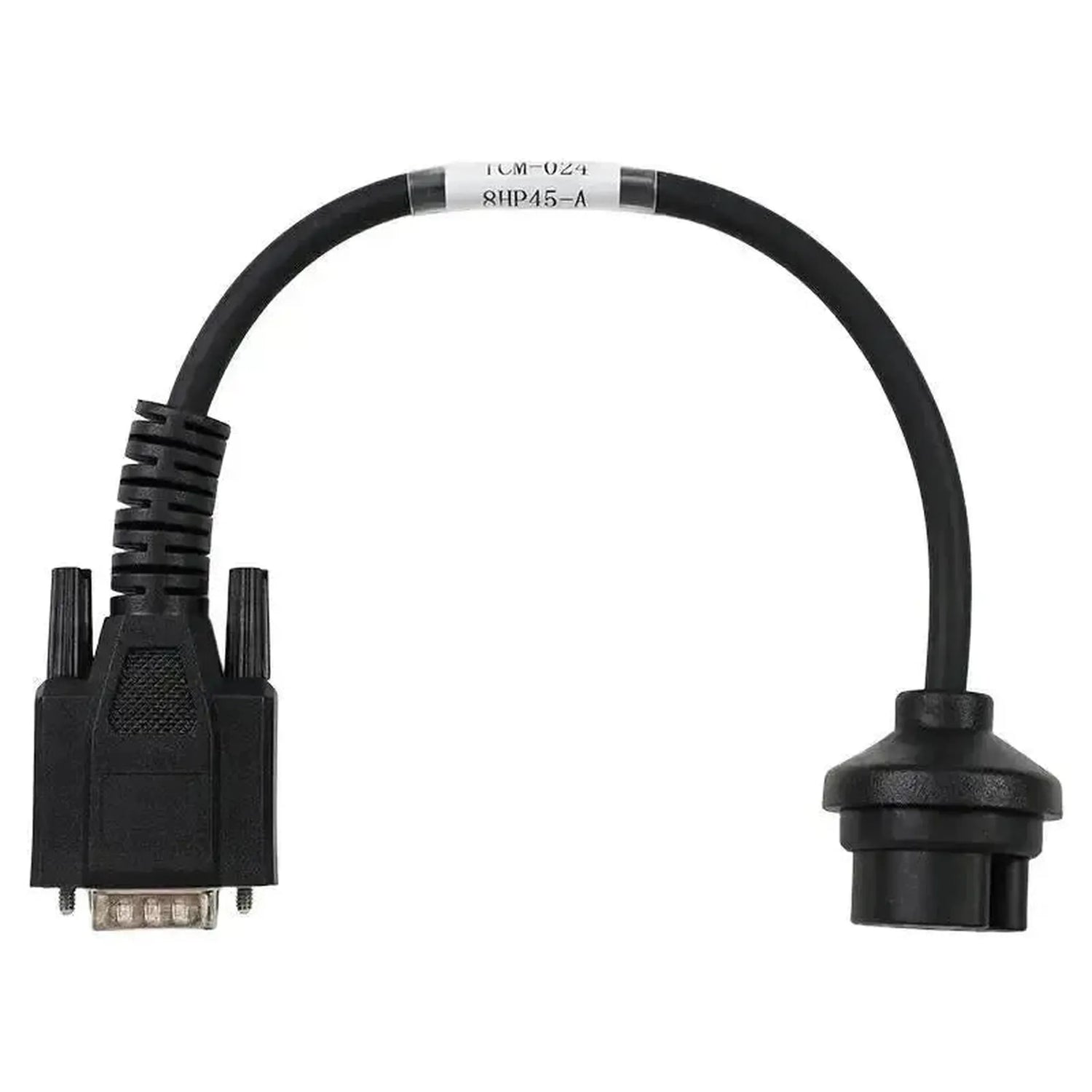

Tento kabel OBDSTAR propojuje 16pinový konektor řídicí jednotky převodovky (TCM) systému ZF 8HP Gen3 s procesorem TC277 s 15pinovou stranou DB15 vašeho zařízení OBDSTAR. U 8HP je TCM umístěna v převodovce; konektor je na skříni převodovky.

Kabel umožňuje přímý přístup k TCM, ať už ve voze, nebo na pracovním stole. Díky tomu můžete TCM klonovat na náhradní jednotku a číst a zapisovat MAP. Kabel funguje s OBDSTAR DC706 a X300 Classic G3. Zařízení musí tuto verzi TCM podporovat samo; kabel zajišťuje pouze připojení.

VÝHODY

✔Vhodné pro 8HP45-90 a 8HP45 Gen3 s TC277.

✔Pracujete přímo na TCM, i když se spojení přes port OBD nepodaří.

✔Vhodné pro práci na dílenském stole s demontovanou jednotkou.

✔Konektor přímo sedí na TCM, bez volných drátků nebo pájení.

UPOZORNĚNÍ

✕Vaše zařízení musí podporovat funkci specifickou pro značku pro tuto řídicí jednotku. Jednoduchý čtecí přístroj EOBD s tímto kabelem nefunguje.

✕Pro diagnostické přístroje jiné značky je nutný OBDSTAR Converter V2. S přístrojem OBDSTAR používejte kabel bez konvertoru.

✕Pouze pro TCM s procesorem TC277. Pro verzi TC275 je určena TCM-025.

✕Na dílenském stole potřebuje TCM samostatné napájení.

Použití a funkce

Kabel je určen pro autoservisy a specialisty na ECU, kteří klonují nebo přeprogramovávají řídicí jednotky ZF 8HP Gen3 s TC277.

Řídicí jednotka, ke které lze přistoupit

ZF 8HP Gen3 TCM: s procesorem TC277.
Samostatná TCM: Také demontovaná, na dílenském stole.

Co můžete dělat

Klonování: Přenos dat do náhradní TCM.
Čtení MAP: Načtení softwaru jako záloha.
Zápis MAP: Zpětný zápis dat do TCM.
Diagnostika: Čtení a mazání chybových kódů.

Postup použití

Uvolnění TCM: Odpojte konektor TCM nebo TCM demontujte.
Připojení: Zasuňte 16-pinový konektor rovně na TCM.
Spárování zařízení: Připojte stranu DB15 k vašemu zařízení OBDSTAR.
Napájení: Zajistěte stabilní napájení TCM.
Výběr funkce: V nabídce zvolte správnou TCM a funkci.

Kompatibilní vozidla a použití

Rozhodující je ZF 8HP Gen3 TCM s procesorem TC277. Níže uvedené modely BMW mají 8HP Gen3; procesor se u jednotlivých TCM liší, proto jej předem zkontrolujte:

BMW:

3 řada (G20): od roku 2019.
5 řada (G30): od roku 2016.
7 řada (G11): od roku 2015.
8 řada (G14/G15/G16): od roku 2019.
X3 (G01): od roku 2018.
X5 (G05): 2018 až 2023.
X6 (G06): 2019 až 2023.
X7 (G07): od roku 2019.
Z4 (G29): od roku 2019.

💡

Dobré vědět: dvě stejná auta mohou mít TCM s jiným procesorem. Před objednáním kabelu zkontrolujte, zda jde o TC277.

Obsah balení

1x OBDSTAR (TCM-024) | ZF (8HP45-TC277) 16pinová TCM – 15pinová DB15 redukční kabel | Osobní automobil

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: OBDSTAR
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel
Na jakých vozidlech nebo strojích lze kabel použít. Snadno zjistíte, zda vyhovuje Vaší dílně.Druhy vozidel: Osobní automobil

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: OBDSTAR

Připojení

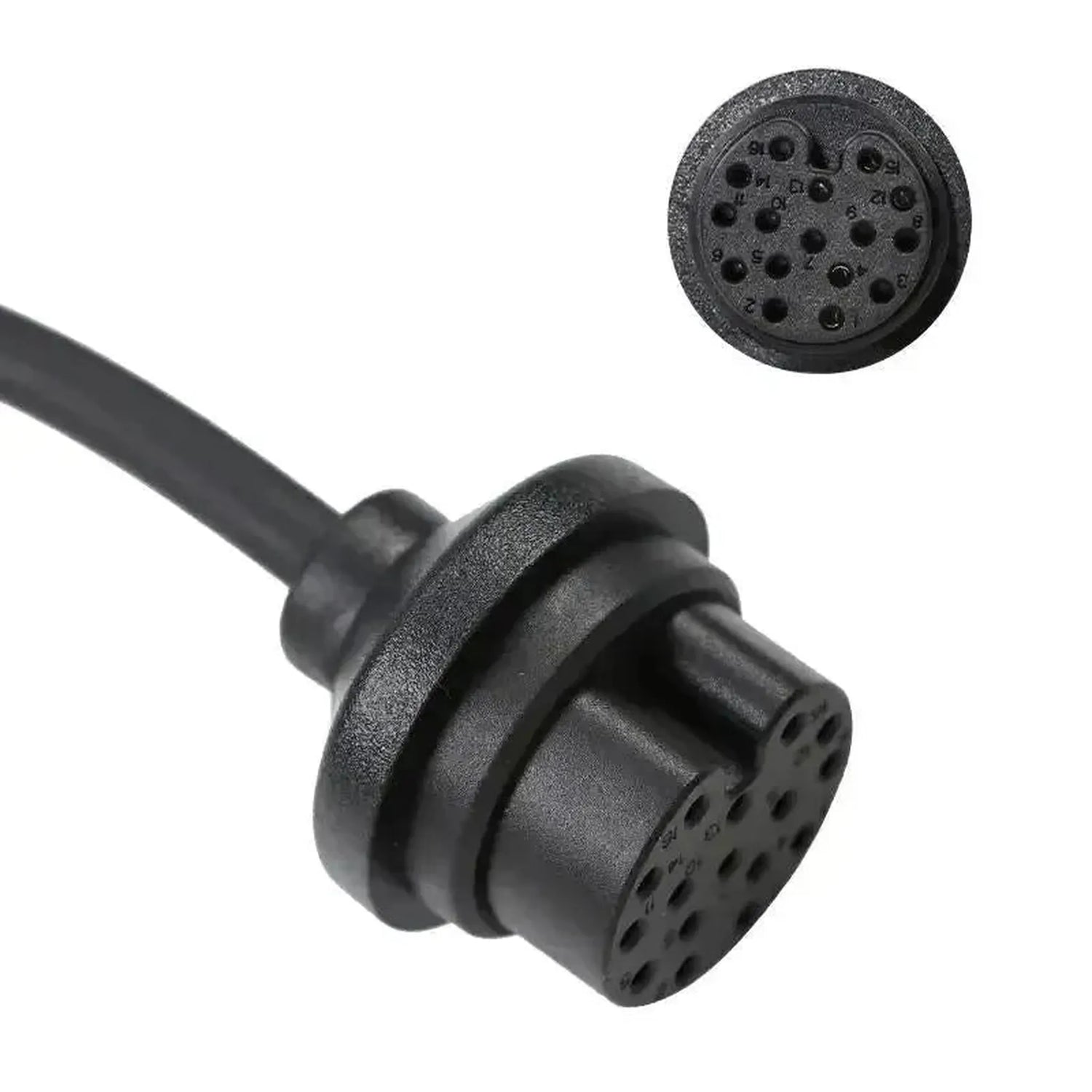

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: ZF (8HP45-TC277) 16pinový TCM

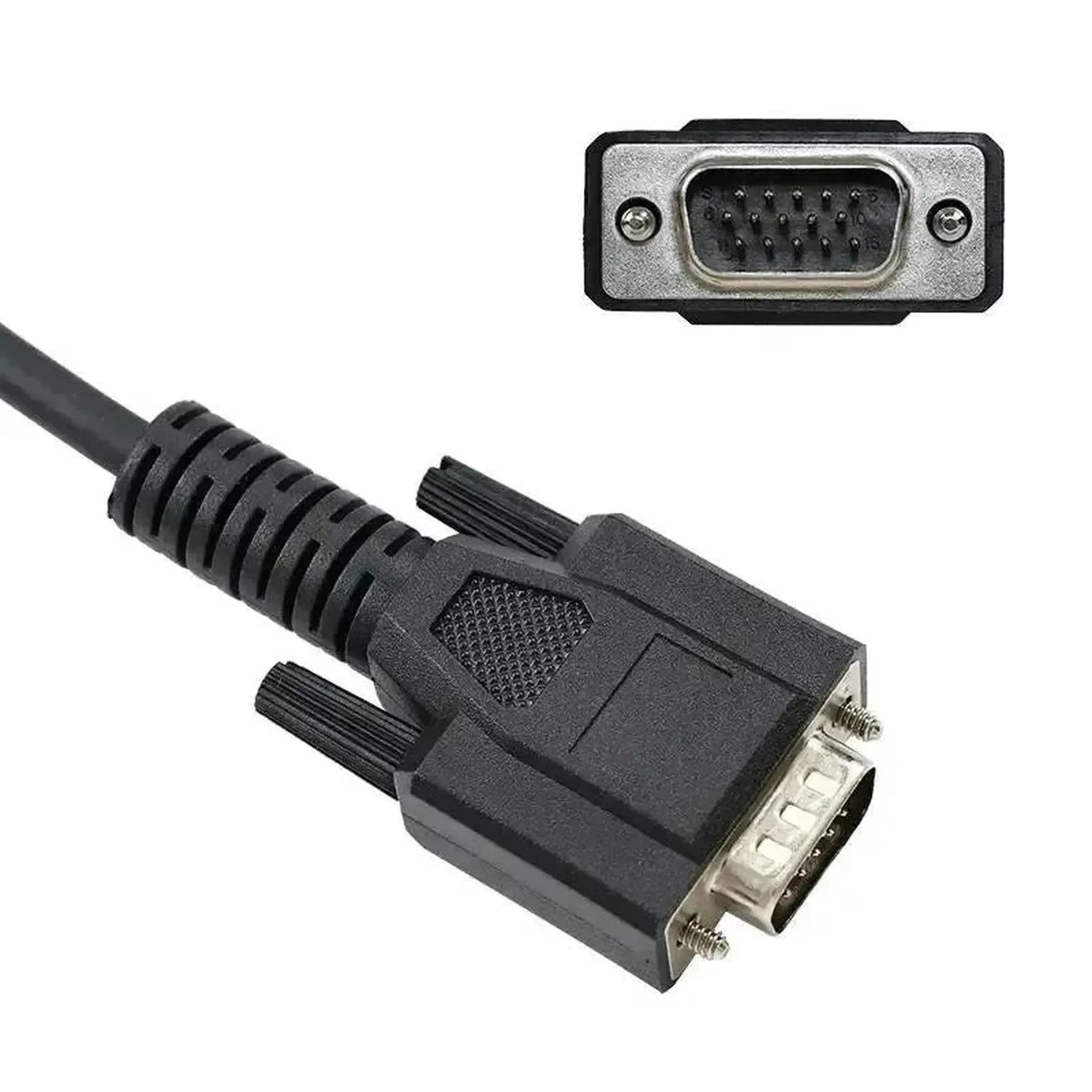

Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 15pinový DB15

Diagnostické funkce

Řídicí jednotku automatické převodovky (TCM) lze načíst, klonovat nebo znovu naprogramovat.Programování převodovky: Ano
Řídicí jednotku lze připojit mimo vozidlo na pracovním stole a upravovat ji.Režim Bench: Ano
