OBDSTAR | SKU: TCM-002A

OBDSTAR (TCM-002A) | Temic (DQ250) 20-pinový TCM – 15-pinový DB15 Adaptér | Osobní automobil

Name: OBDSTAR (TCM-002A) | Temic (DQ250) 20-pinový TCM – 15-pinový DB15 Adaptér | Osobní automobil
Brand: OBDSTAR
SKU: TCM-002A
Price: 33.95 EUR
Availability: InStock

€33,95 včetně DPH

€28,06 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

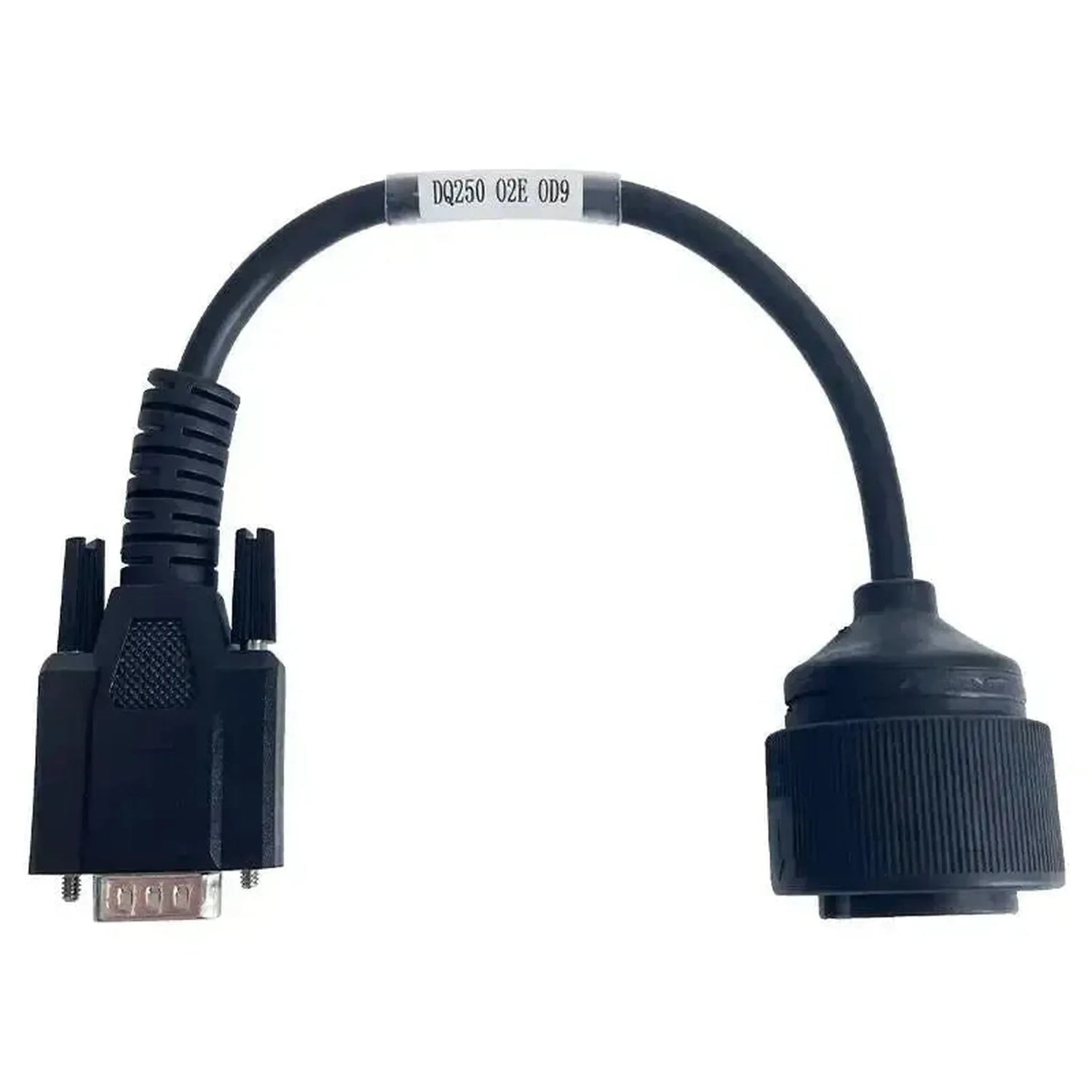

OBDSTAR TCM-002A propojuje 20pinový konektor převodovkové řídicí jednotky Temic DQ250 (02E/0D9) s 15pinovým konektorem DB15 vašeho zařízení OBDSTAR. Řídicí jednotka je jako mechatronika umístěna na převodovce; kabel se připojuje přímo ke konektoru této jednotky.

Tímto kabelem se k TCM dostanete mimo port OBD2, v autě nebo na stole. OBDSTAR pro to uvádí klonování TCM, čtení a zápis MAP a diagnostiku. Kabel funguje s DC706 a X300 Classic G3. Zařízení musí DQ250 podporovat samo; kabel zajišťuje pouze spojení.

VÝHODY

✔Řídicí jednotku DQ250 dosáhnete přímo přes konektor, i když komunikace přes port OBD2 nefunguje.

✔Podle OBDSTAR kabel funguje přes konektor na převodovce, bez samostatných propojek a bez vyjmutí TCM z auta.

✔Vhodné pro DQ250 v benzinových a naftových autech, s předním pohonem a pohonem 4x4 (02E a 0D9).

✔S OBDSTAR Converter V2 můžete po klonování připojit i jiné čtecí zařízení pro čtení chybových kódů a živých dat.

NA CO SI DÁT POZOR

✕Vaše zařízení OBDSTAR musí podporovat funkci TCM pro tuto převodovku. Jednoduchá čtečka EOBD s tímto kabelem nefunguje.

✕Kabel pasuje pouze na DQ250 (02E/0D9). Jiné převodovky ve stejných modelech mají jiný konektor.

✕Od roku 2017 je DQ250 u mnoha modelů nahrazena DQ381. Pro ni je určen TCM-005.

✕K konektoru na převodovce musíte mít přístup; podle modelu k tomu možná budete muset demontovat díly.

Použití a funkce

Pro autoservisy a specialisty na ECU, kteří klonují řídicí jednotku DQ250 nebo čtou a zapisují její software.

Řídicí jednotka, ke které se dostanete

TCM: Temic mechatronika DQ250.
Způsob práce: V autě nebo na stole.

Co můžete dělat

Klonování: Přenos dat TCM do jiné jednotky.
Čtení MAP: Čtení kalibračních dat a jejich zpětný zápis.
Diagnostika: Chybové kódy a živá data z TCM.

Jak ho použít

Určení převodovky: Zkontrolujte číslo na jednotce (začíná na 02E).
Vypnutí zapalování: Vypněte zapalování a odpojte konektor vozidla.
Připojení: Zasuňte 20pinový konektor do jednotky.
Propojení se zařízením: Připojte konektor DB15 k zařízení OBDSTAR.
Výběr funkce: Zvolte funkci TCM pro DQ250.

Kompatibilní vozidla a použití

Rozhodující je řídicí jednotka Temic DQ250 (02E/0D9) s 20pinovým konektorem. DQ250 je mokrá šestistupňová DSG. Najdete ji mimo jiné v těchto modelech, podle motoru:

Volkswagen:

Golf V (1K): 2004 až 2008.
Golf VI (5K): 2008 až 2012.
Golf VII (5G): 2012 až 2019.
Passat B6: 2005 až 2010.
Passat B7: 2010 až 2014.
Scirocco III: 2008 až 2017.
Eos: 2006 až 2016.
Touran I: 2004 až 2015.
Sharan II: 2010 až 2021.
Caddy III: 2004 až 2015.

Audi:

A3 (8P): 2004 až 2012.
S3 (8P): 2006 až 2012.
A3 (8V): 2012 až 2017.
TT (8J): 2007 až 2014.

Seat:

Leon (1P): 2005 až 2012.
Leon (5F): 2013 až 2018.
Altea: 2004 až 2015.
Alhambra II: 2010 až 2019.

Skoda:

Octavia II (1Z): 2004 až 2013.
Octavia III (5E): 2012 až 2017.
Superb II (3T): 2008 až 2015.
Superb III (3V): 2015 až 2019.
Yeti: 2011 až 2017.

💡

Dobré vědět: Číslo dílu na mechatronice DQ250 začíná na 02E, například 02E927770AL. Číslo 0AM nebo 0CW patří k suchému DQ200; pro něj je určen TCM-001A.

Obsah balení

1x Kabel OBDSTAR (TCM-002A) | Temic (DQ250) 20-kolíkový TCM – 15-kolíkový DB15 | Osobní automobil

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: OBDSTAR
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel
Na jakých vozidlech nebo strojích lze kabel použít. Snadno zjistíte, zda vyhovuje Vaší dílně.Druhy vozidel: Osobní automobil

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: OBDSTAR

Připojení

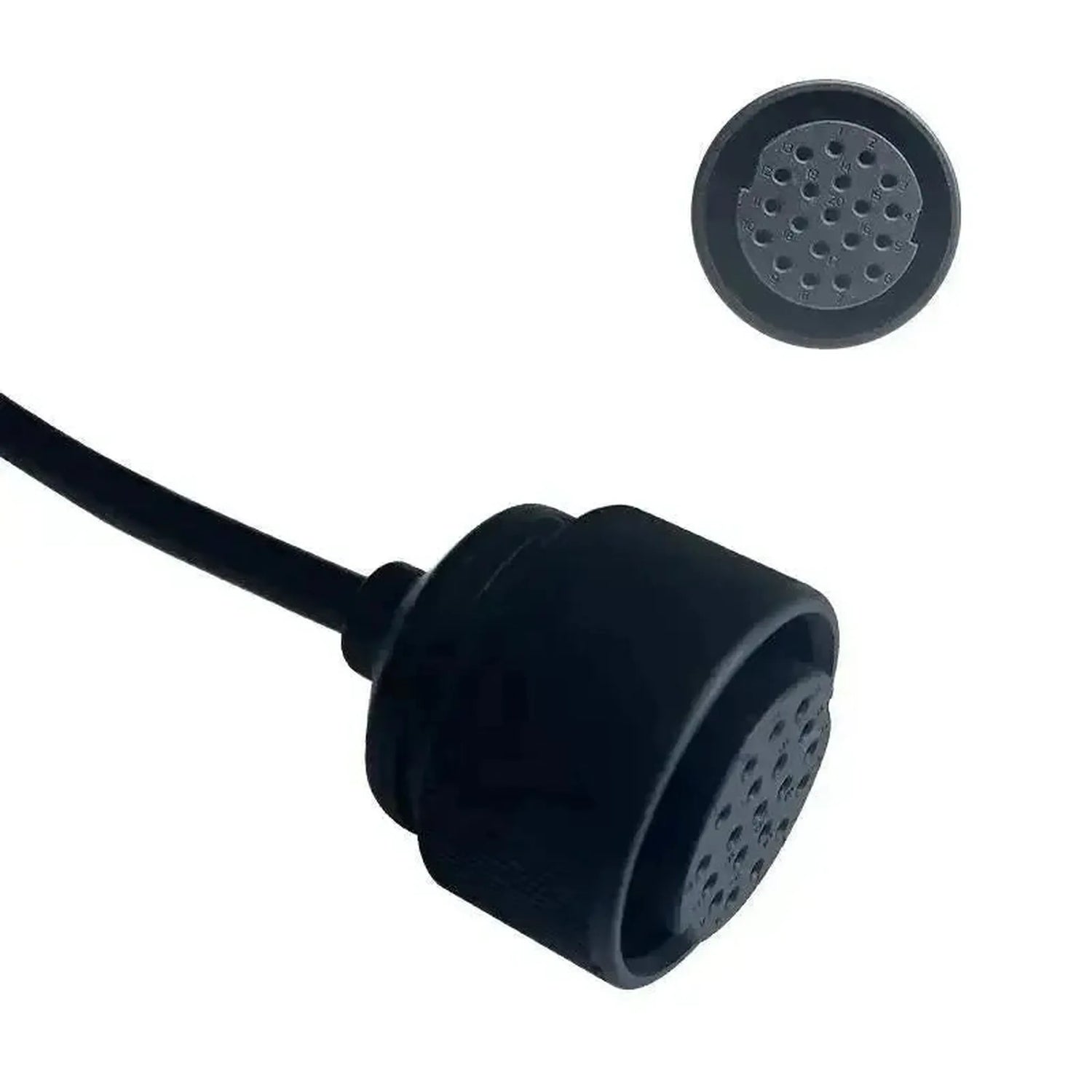

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 20pinový TCM

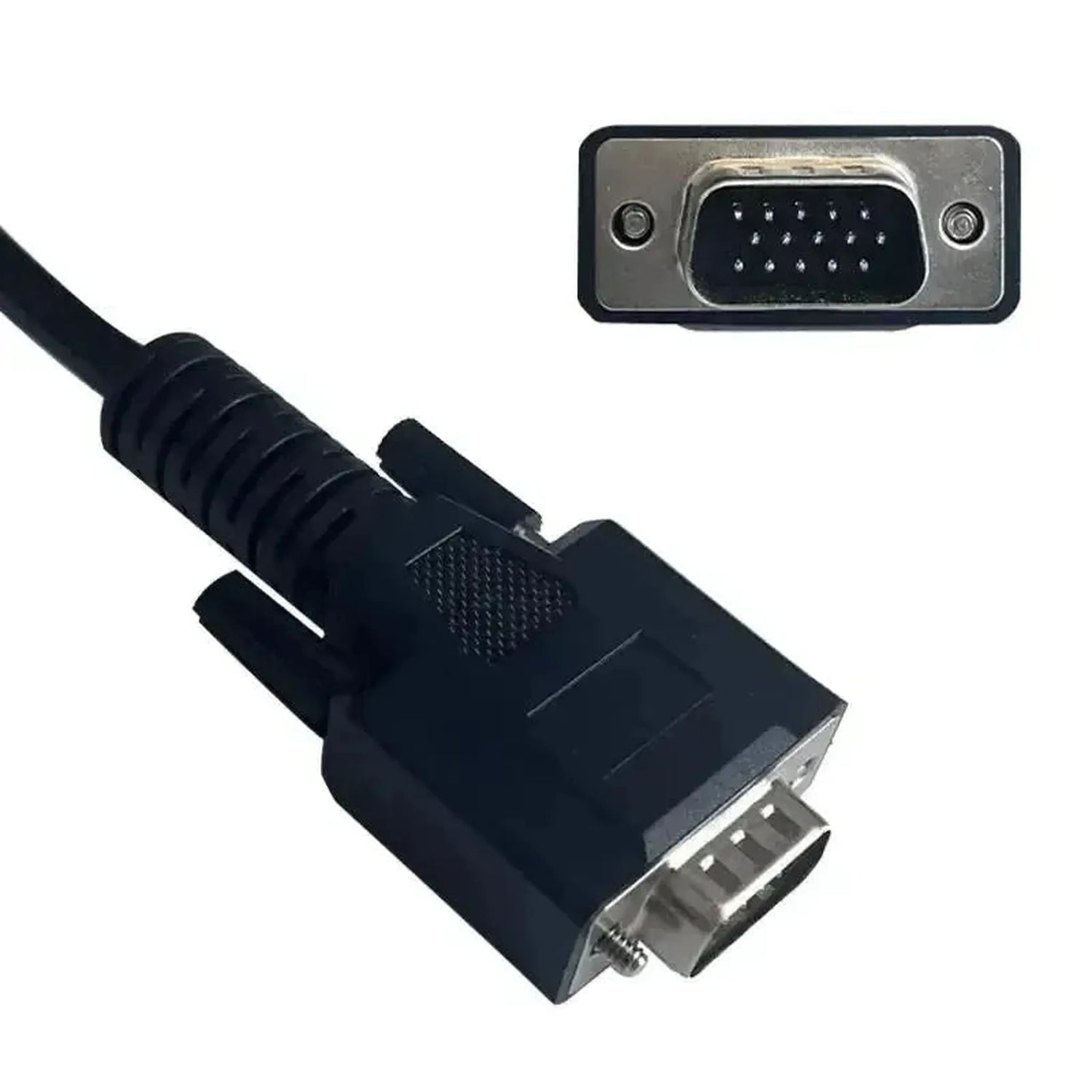

Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 15pinový DB15
