OBDSTAR | SKU: M034

OBDSTAR (M034) | Harley Davidson 4+6-pinový OBD – 16-pinový OBD2 adaptér | Motorka

Name: OBDSTAR (M034) | Harley Davidson 4+6-pinový OBD – 16-pinový OBD2 adaptér | Motorka
Brand: OBDSTAR
SKU: M034
Price: 36.95 EUR
Availability: InStock
Rating: 5 (2 reviews)

2 recenzí

€36,95 včetně DPH

€30,54 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

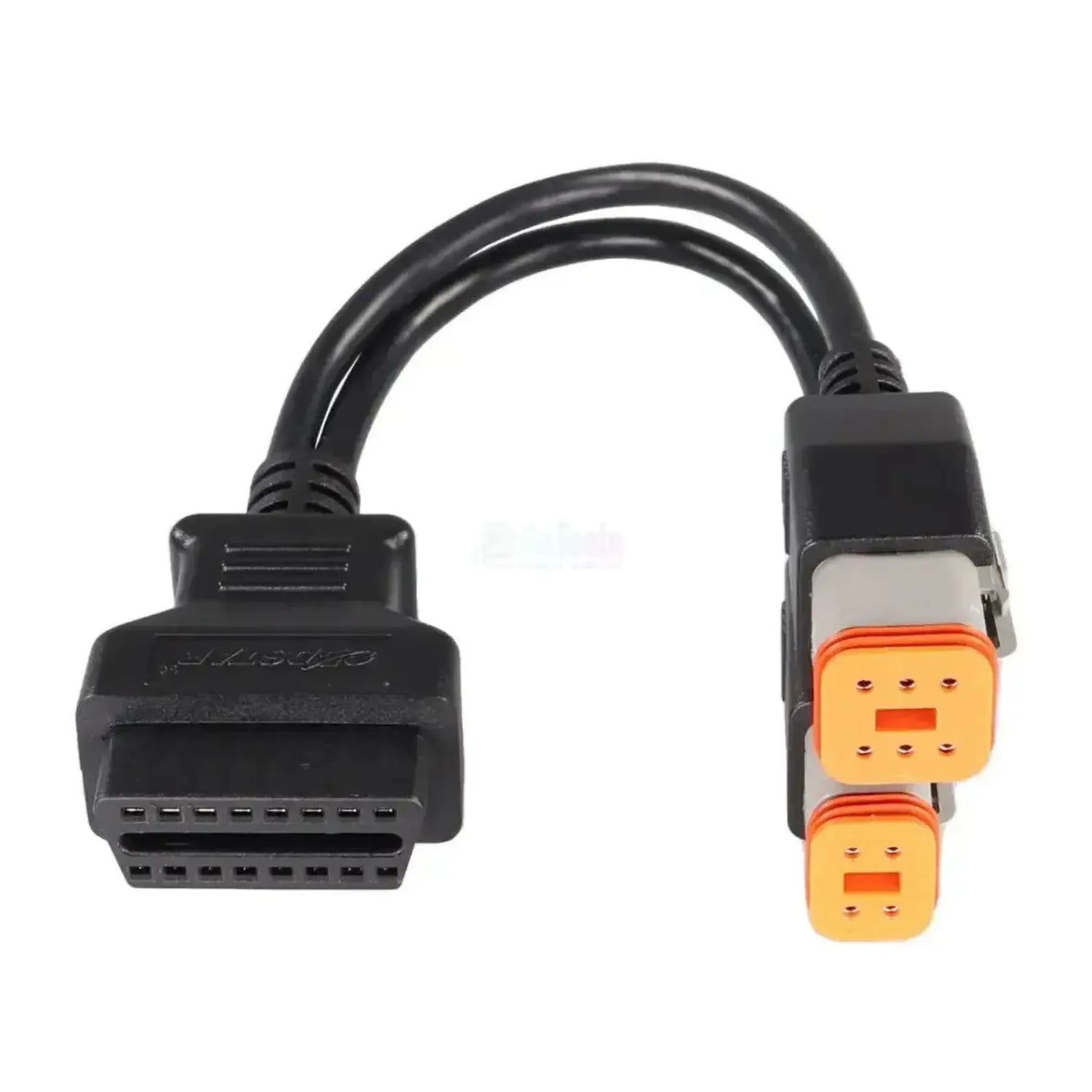

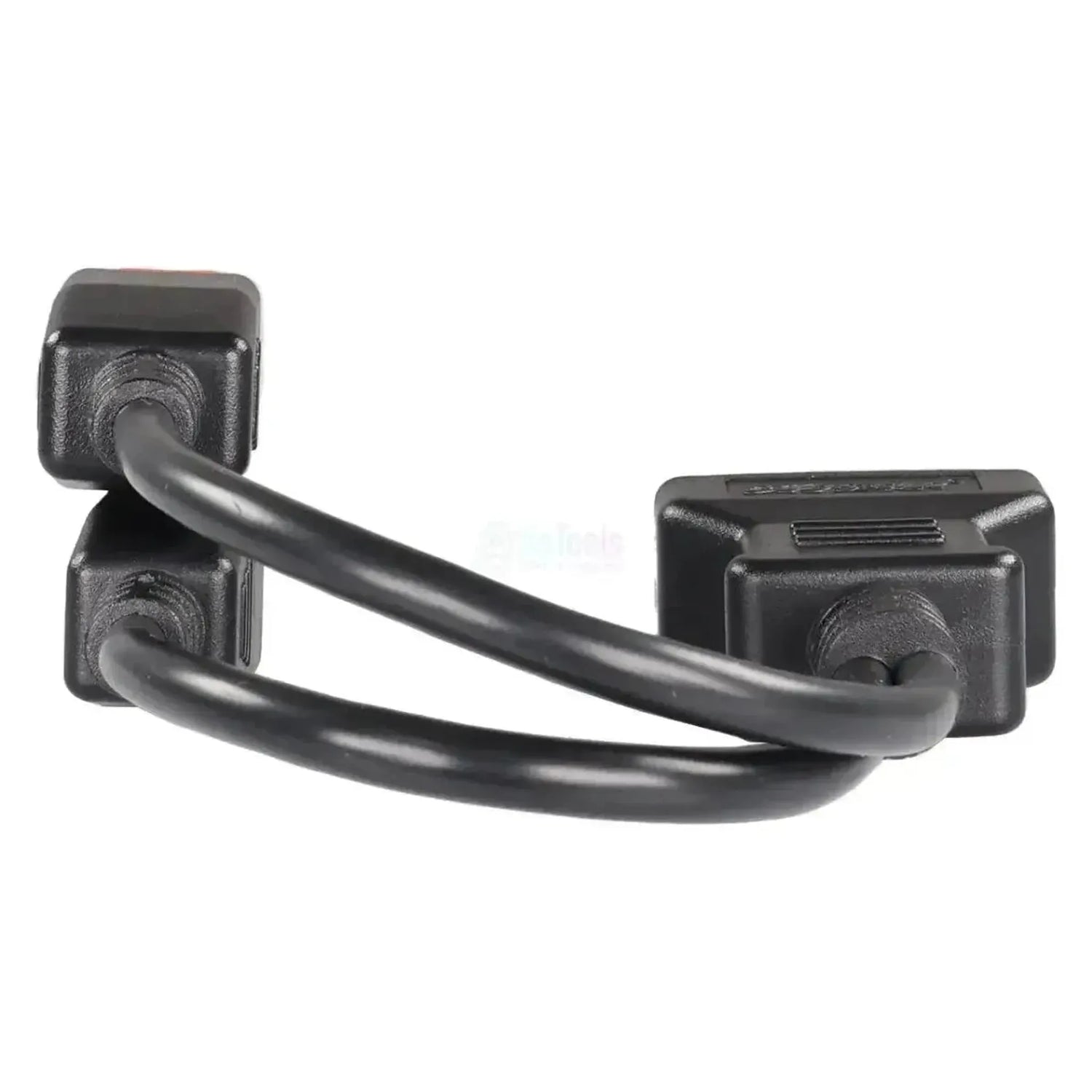

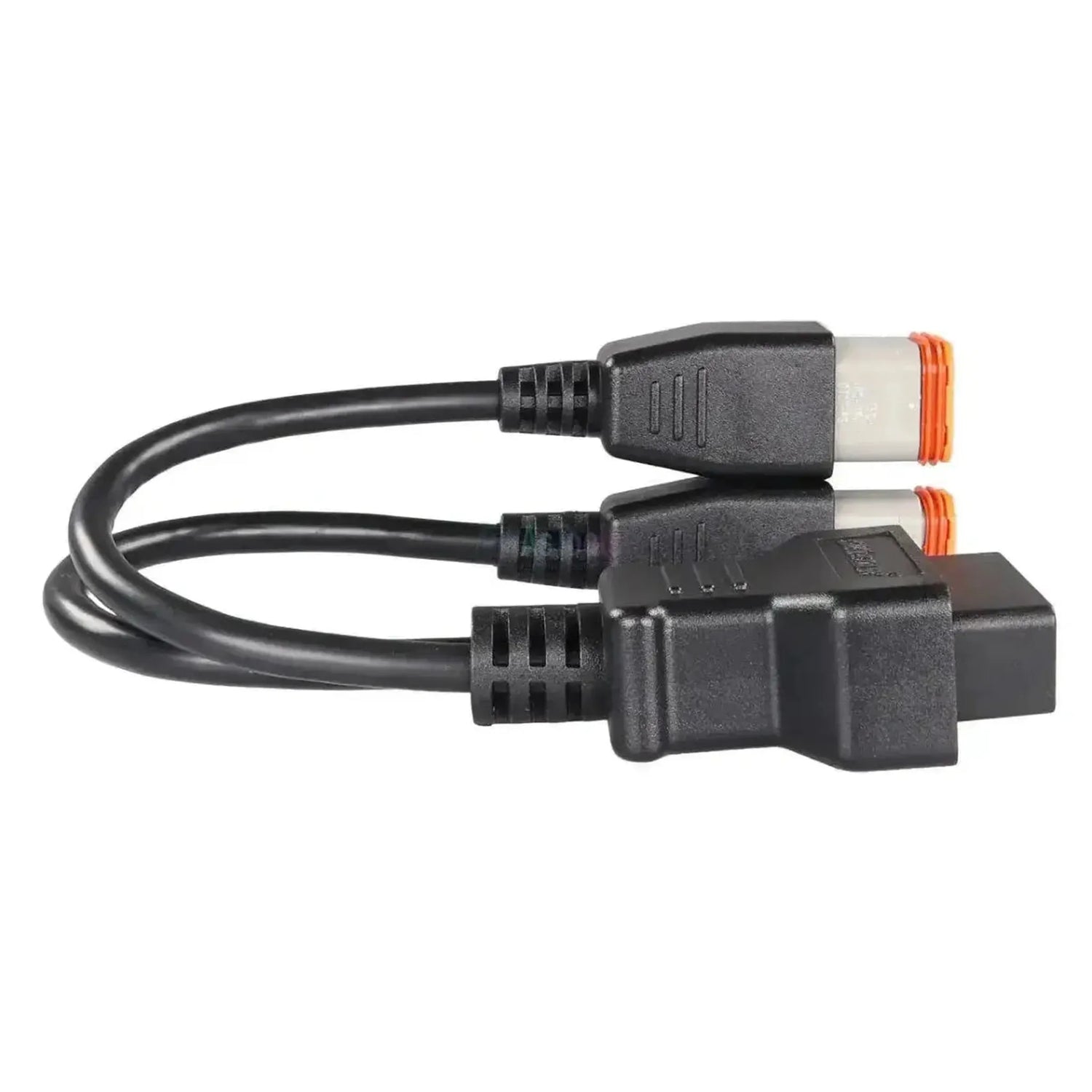

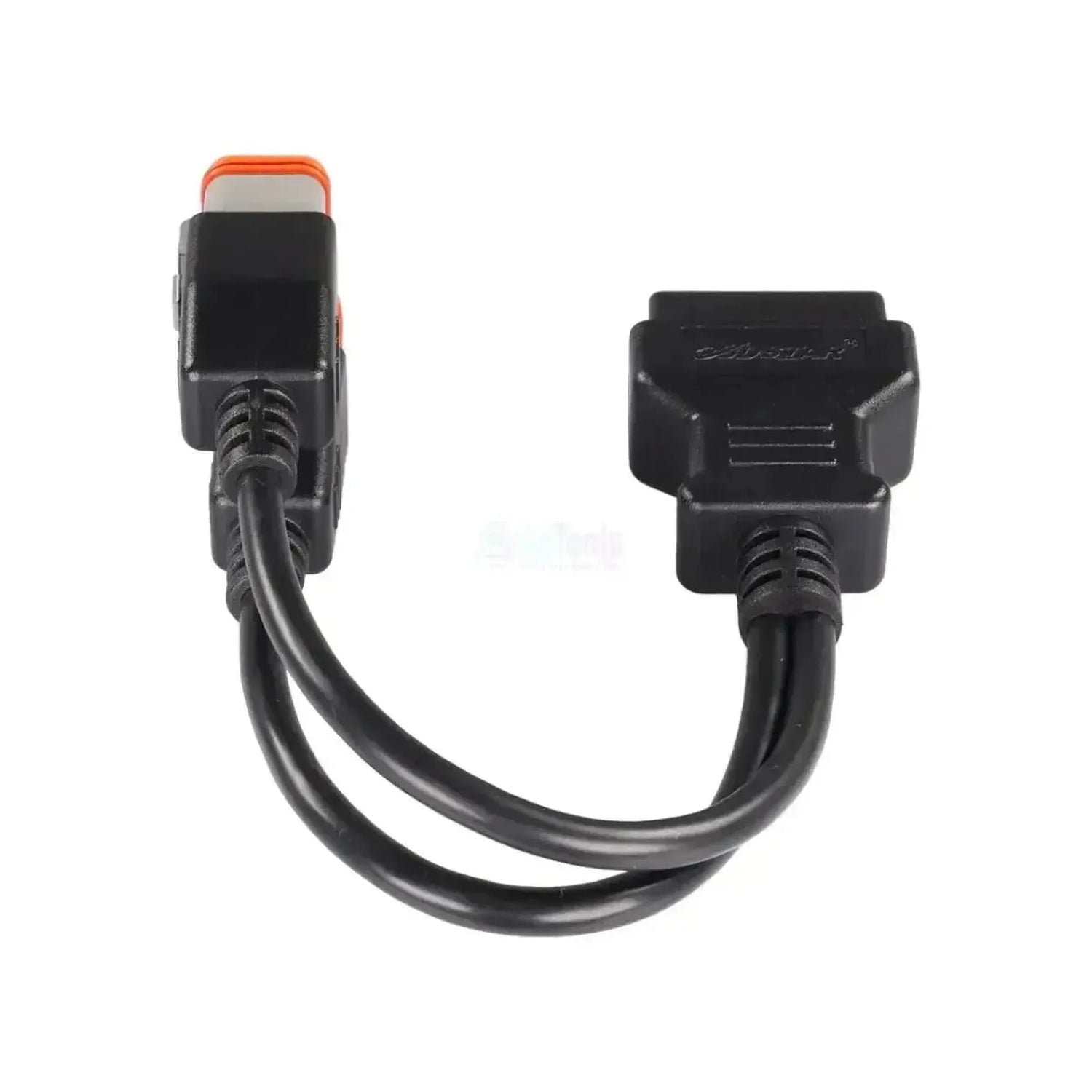

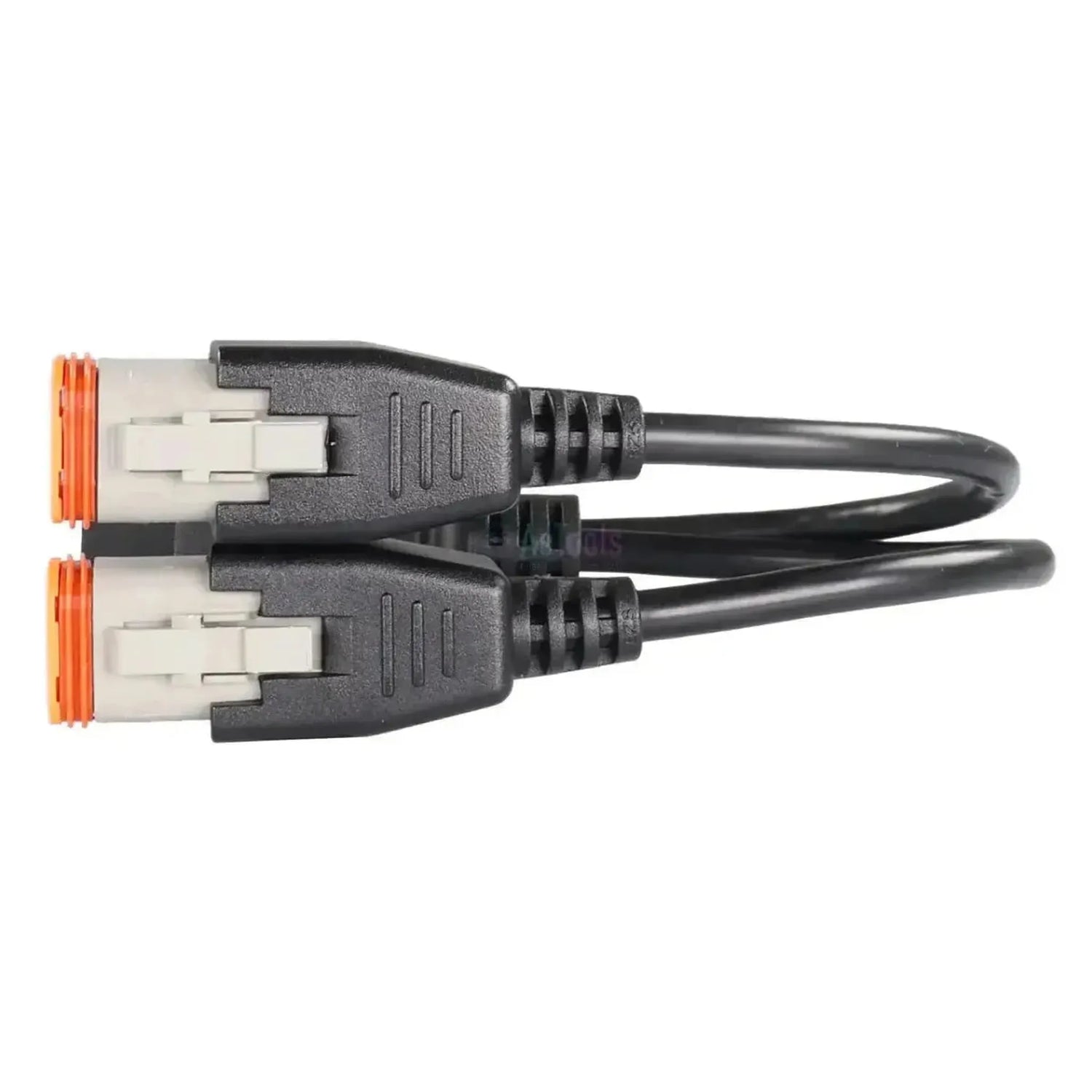

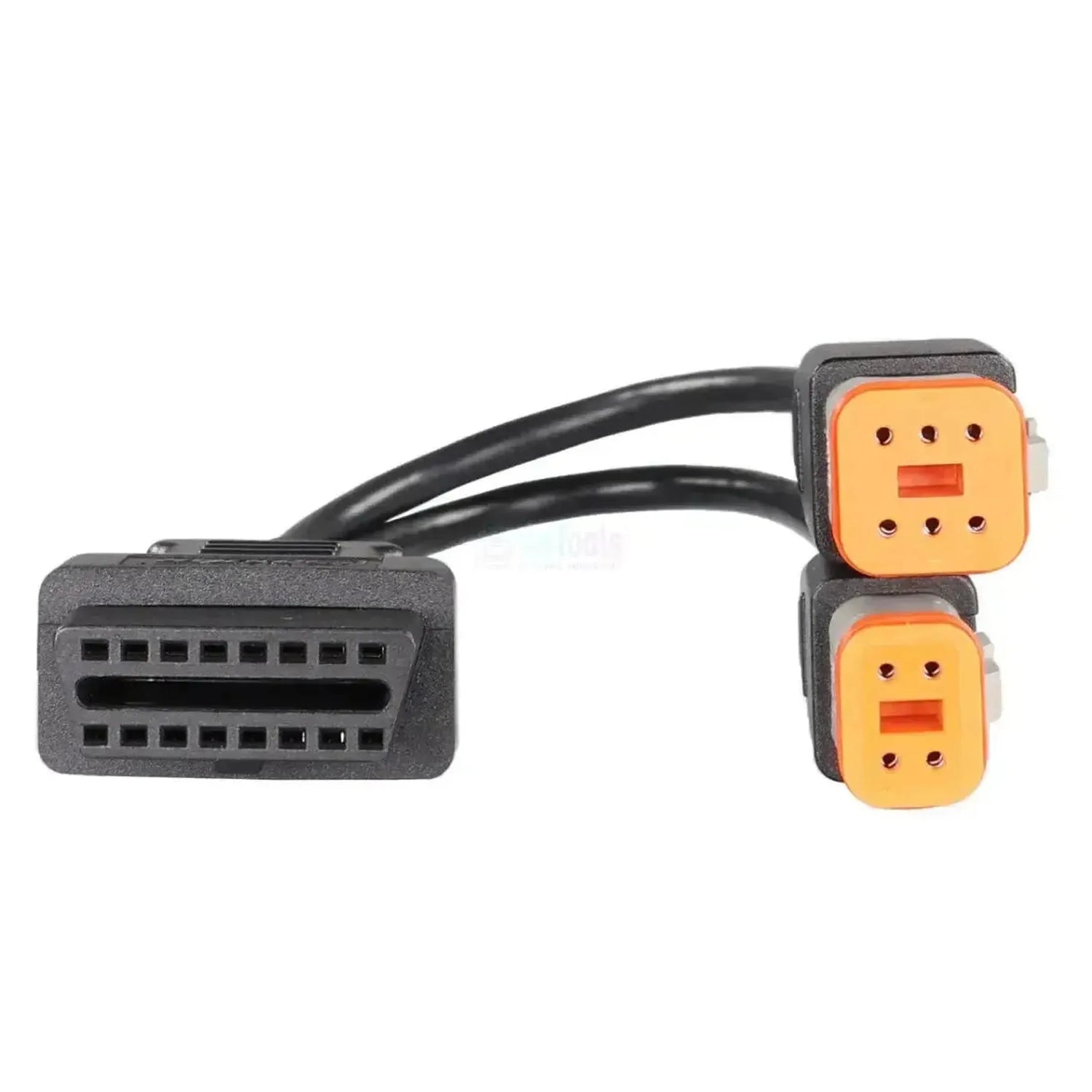

De OBDSTAR M034 verbindt de diagnoseaansluiting van Harley-Davidson-motorfietsen met de 16-pins OBD2-ingang van uw OBDSTAR-toestel. De kabel heeft een 4-pins en een 6-pins stekker. De aansluiting zit onder het zadel of achter een zijkap, afhankelijk van de modelreeks.

Oudere Harley's met J1850-communicatie hebben de 4-pins stekker. De CAN-bus-modellen hebben de 6-pins stekker. Met één kabel bereikt u dus beide generaties. U leest en wist foutcodes, bekijkt live data en gebruikt de speciale functies die uw toestel biedt. De kabel zet de aansluiting alleen fysiek om. Het toestel moet zelf de Harley-Davidson-diagnose ondersteunen, zoals de iScan Harley-Davidson en de MOTOMASTER.

PLUSPUNTEN

✔Eén kabel voor de 4-pins en de 6-pins Harley-aansluiting; u heeft geen tweede kabel nodig.

✔Geschikt voor de grote modelreeksen, van Sportster en Dyna tot Softail en Touring.

✔De M034 hoort standaard bij de OBDSTAR iScan Harley-Davidson; als losse kabel vervangt of vult u hem aan.

✔De kabel werkt passief: Er is geen eigen software of instelling nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de merkspecifieke Harley-Davidson-diagnose via de 4-pins of 6-pins aansluiting ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen de standaard OBD2-gegevens van auto's.

✕Gebruik de juiste stekker voor uw motorfiets; de andere stekker blijft los.

✕Welke functies u krijgt, verschilt per modelreeks, bouwjaar en de software van uw toestel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en monteurs die Harley-Davidson-motorfietsen met de 4-pins of 6-pins aansluiting uitlezen.

Regeleenheden die u kunt benaderen

Motorregeling: Injectie en ontsteking.
ABS: Op modellen met ABS.
Instrumenten: Teller en verlichting.
Overige modules: Per model en uitrusting.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Live data: Actuele meetwaarden bekijken.
Identificatie: Gegevens van de regeleenheid.
Overige functies: Waar het toestel ze biedt.

Zo gebruikt u hem

Aansluiting zoeken: Zoek de stekker onder het zadel of een zijkap.
Stekker kiezen: Tel de pinnen: 4 of 6.
Aansluiten: Steek de passende stekker in de aansluiting.
Toestel koppelen: Sluit de 16-pins stekker aan op het toestel.
Uitlezen: Zet het contact aan en kies Harley-Davidson.

Compatibele voertuigen en toepassingen

Bepalend is de 4-pins of 6-pins diagnoseaansluiting. De 4-pins stekker hoort bij de J1850-modellen, de 6-pins stekker bij de CAN-bus-modellen:

Harley-Davidson, 4-pins (J1850):

Touring (FLH/FLT): 2002 tot 2013.
Softail: 2001 tot 2010.
Dyna: 2004 tot 2011.
Sportster: 2007 tot 2013.
V-Rod: 2002 tot 2016.

Harley-Davidson, 6-pins (CAN-bus):

Touring (FLH/FLT): 2014 tot 2020.
Softail: 2011 tot 2020.
Dyna: 2012 tot 2017.
Sportster: Vanaf 2014.
Street (XG): 2015 tot 2020.

💡

Goed om te weten: Bij de Softail zit de aansluiting onder het zadel, bij het achterspatbord. Bij Dyna, Sportster en Touring vanaf 2008 zit hij achter de linker zijkap; bij de Touring haalt u eerst de linker zijkoffer weg. Bij de V-Rod zit hij achter de rechter framekap.

Verpakkingsinhoud

1x OBDSTAR (M034) | Harley Davidson 4+6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: OBDSTAR
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: OBDSTAR
Zda kabel vyžaduje samostatné napájení, například přes svorky baterie. Pasivní kabel funguje bez něj.Nutné vlastní napájení: Ne

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: Harley Davidson 4+6pinový OBD
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2 (J1962)
Přes které datové linky kabel přenáší signály. Vozidlo a tester musí používat stejný způsob komunikace.Komunikace: K-line
CAN-bus

Rozměry a hmotnost

Jak těžký je kabel nebo adaptér.Hmotnost: 0,1 kg

Další parametry

Toepassing: Harley-Davidson-motorfietsen met de 4-pins of 6-pins diagnoseaansluiting
Aansluiting apparaatzijde: 16-pins OBD2 (J1962)
Werking: Passief, geen protocolconversie
Geschikt voor: OBDSTAR iScan Harley-Davidson en MOTOMASTER
Segment: Motorfiets
