OBDSTAR | SKU: M009

OBDSTAR (M009) | Kawasaki adaptér OBD 4-pin na OBD2 16-pin | Motorka

Name: OBDSTAR (M009) | Kawasaki adaptér OBD 4-pin na OBD2 16-pin | Motorka
Brand: OBDSTAR
SKU: M009
Price: 22.95 EUR
Availability: InStock

€22,95 včetně DPH

€18,97 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

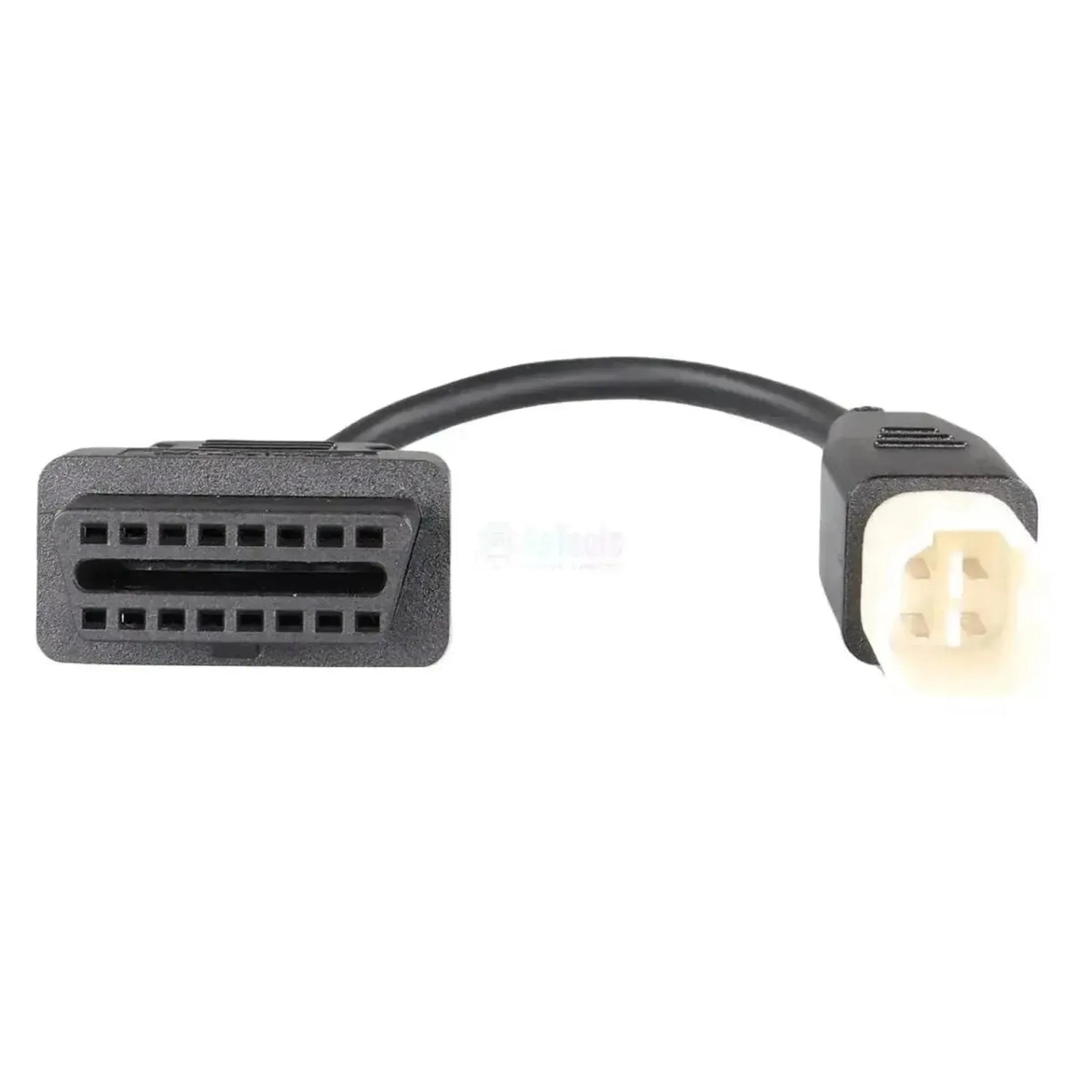

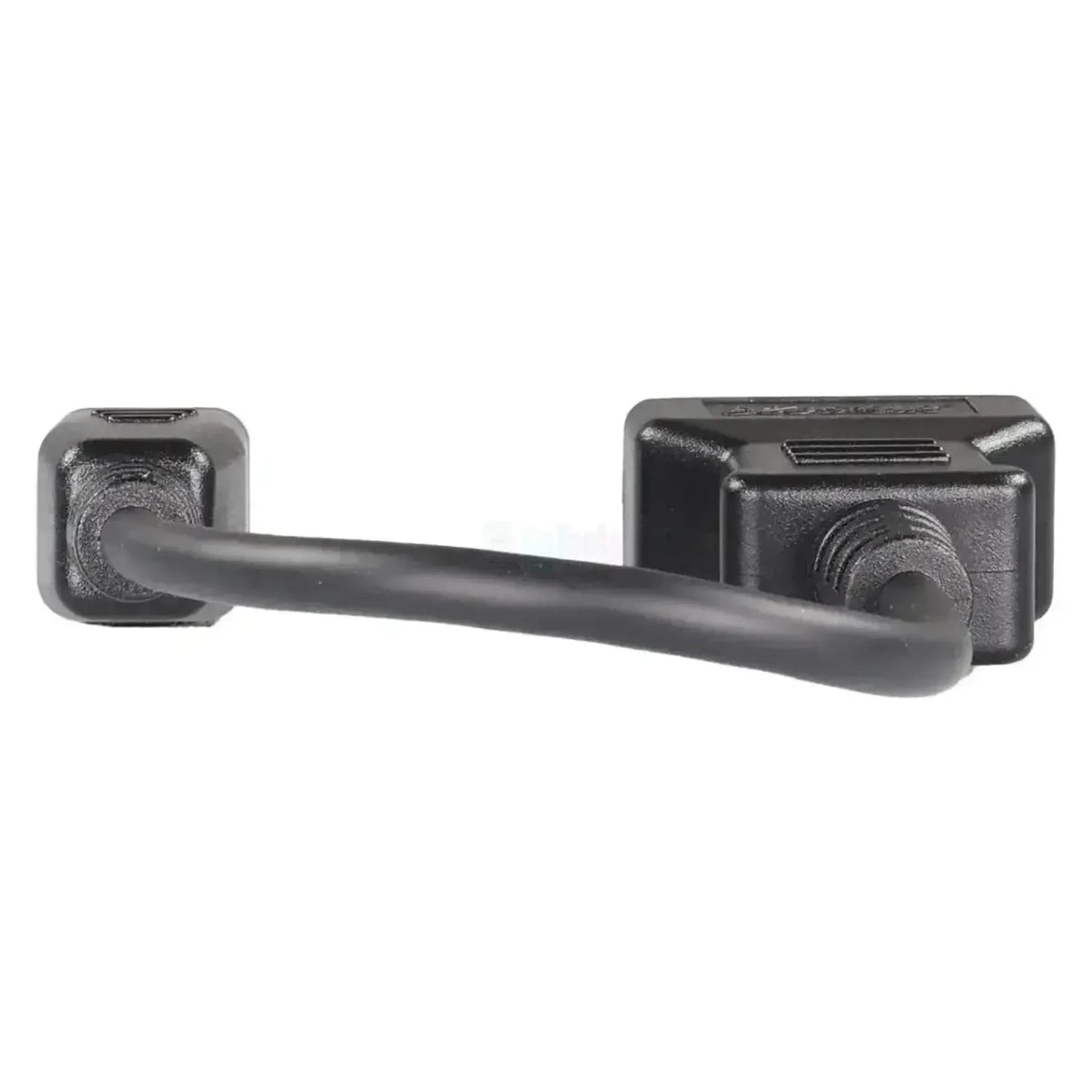

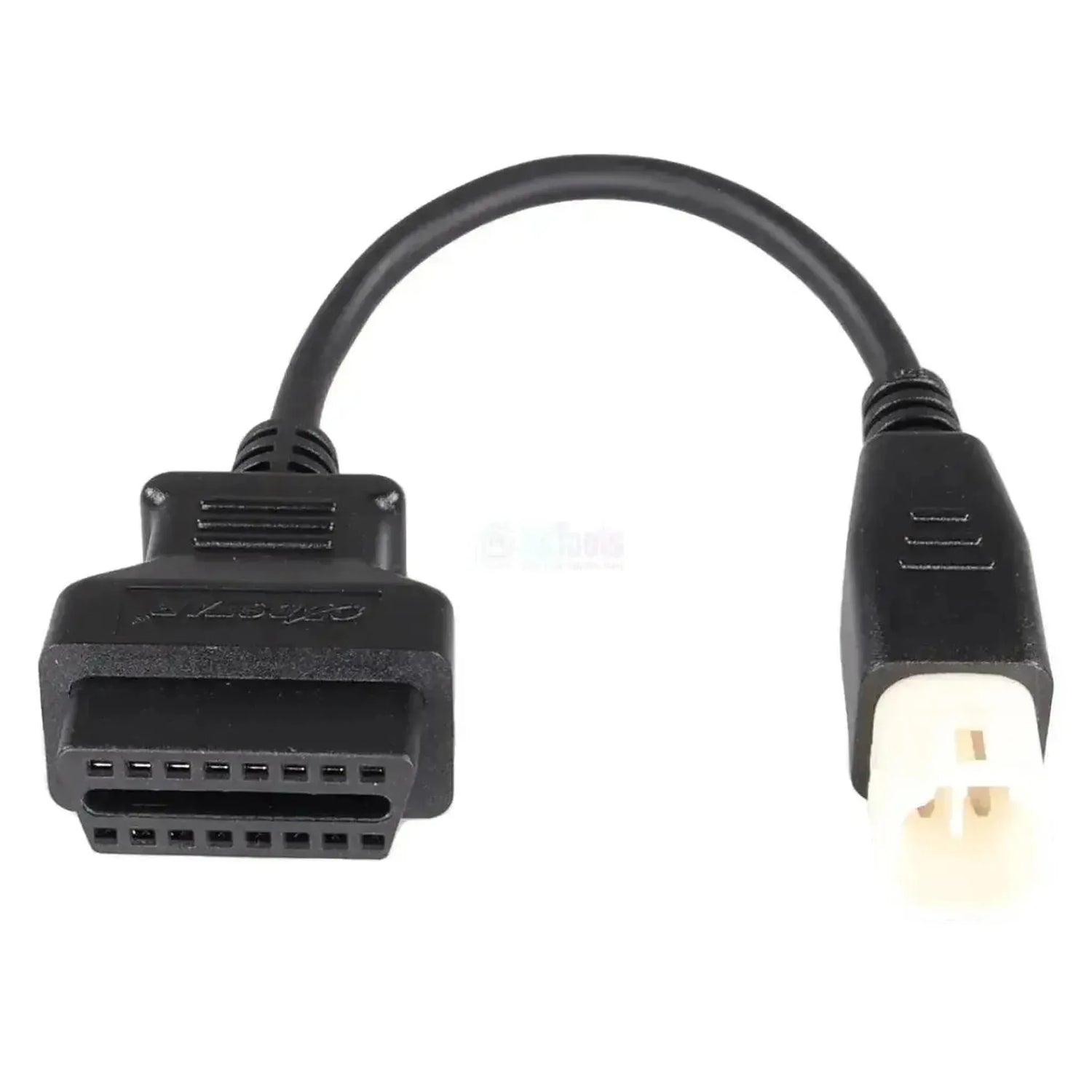

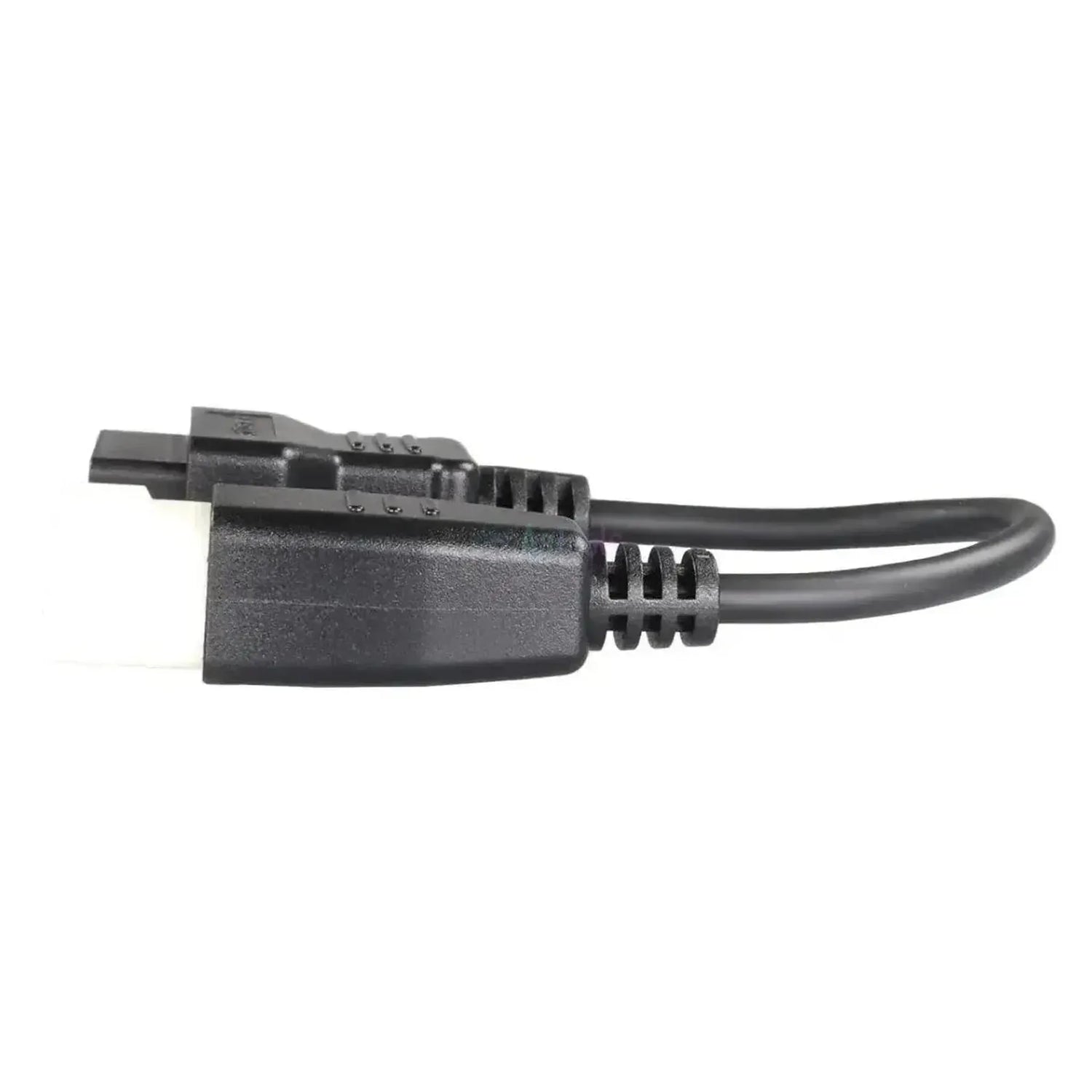

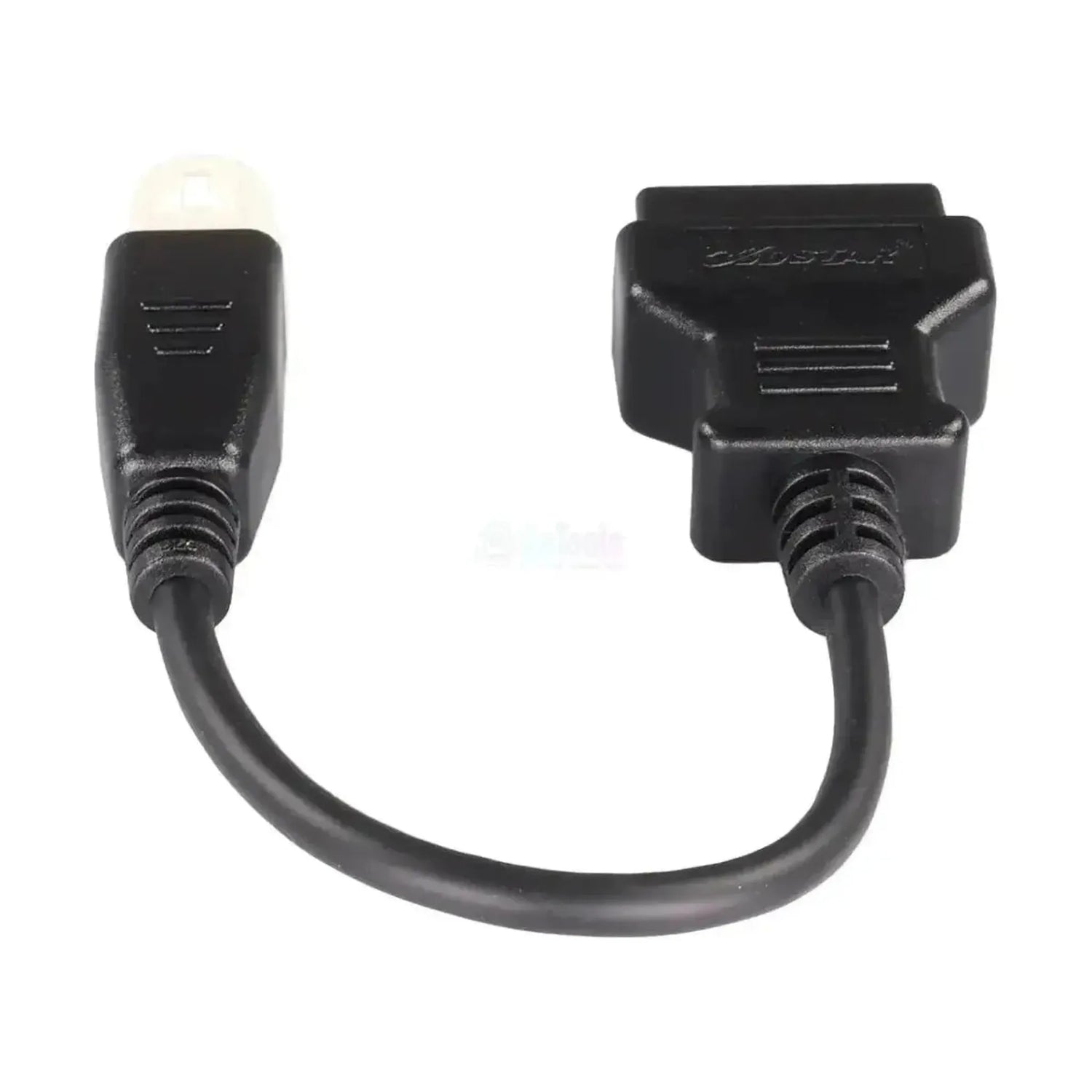

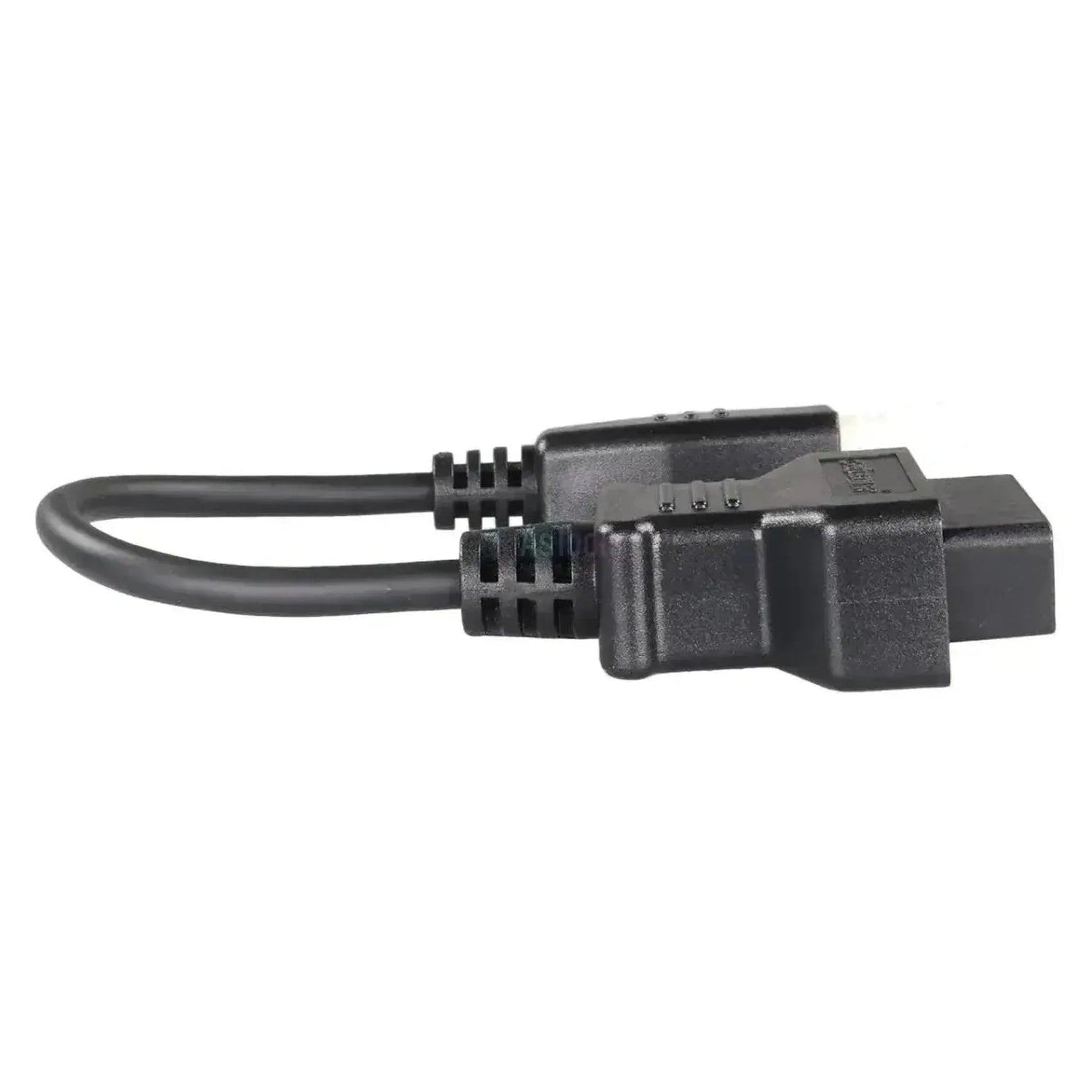

OBDSTAR M009 propojuje 4pinový diagnostický konektor motocyklů Kawasaki s 16pinovým konektorem OBD2. Konec s 16 piny se připojuje k hlavnímu kabelu vašeho přístroje OBDSTAR. Konektor je obvykle umístěn pod sedlem.

Kawasaki tento konektor používá hlavně u dvouválcových motorů, například u modelu Ninja 300. Pro OBDSTAR MS50 je tento kabel dostupný jako samostatný adaptér. Tímto kabelem čtete chybové kódy a živá data z řízení motoru. Kabel pouze fyzicky převádí konektor. Přístroj sám musí podporovat diagnostiku Kawasaki.

Výhody

✔Zpřístupňuje 4pinový konektor Kawasaki pro váš přístroj OBDSTAR.

✔Vhodné pro dvouválcové motory, například Ninja 300.

✔Pro OBDSTAR MS50 je tento kabel dostupný jako samostatný adaptér.

✔Kabel funguje pasivně: nepotřebuje vlastní napájení ani software.

Upozornění

✕Vaše čtecí zařízení musí podporovat diagnostiku Kawasaki přes tento konektor, protože kabel neprovádí převod protokolů.

✕Jednoduchá čtečka chybových kódů EOBD pro osobní automobily přes tento kabel nefunguje.

✕Čtyřválcové motory, jako jsou ZX-6R, ZX-10R a ZX-14R, mají obvykle 6pinový konektor, a proto potřebujete M008.

✕Pro konektor 4+4 pinů nebo 8pinový konektor potřebujete jiný kabel.

Použití a funkce

Kabel je určen pro dílny a motorkáře, kteří čtou data z motocyklu Kawasaki pomocí čtecího zařízení OBDSTAR.

Řídicí jednotky, ke kterým se můžete připojit

Řízení motoru: vstřikování a zapalování.
ABS: U modelů s ABS.
Ostatní moduly: Záleží na modelu.

Co můžete dělat

Chybové kódy: Čtení a mazání.
Živá data: Zobrazení aktuálních hodnot.
Údaje ECU: identifikace a verze softwaru.
Servisní funkce: v rozsahu, v jakém je zařízení nabízí.

Jak jej použít

Vypnutí zapalování: Před připojením vypněte zapalování.
Vyhledání konektoru: Najděte 4pinový konektor, obvykle pod sedlem.
Připojení: Zasuňte konektor kabelu do zásuvky.
Připojení zařízení: Připojte 16pinovou stranu k hlavnímu kabelu.
Čtení: Zapněte zapalování a vyberte Kawasaki a model.

Kompatibilní vozidla a použití

Rozhodující je 4pinový diagnostický konektor Kawasaki. Nejprve proto zkontrolujte, jaký konektor má váš motocykl.

Kawasaki:

Ninja 300: Dvouválec s 4pinovým konektorem.
Další dvouválcové motory: Zkontrolujte, zda má konektor 4 piny.

💡

Dobré vědět: Spočítejte piny konektoru pod sedlem. Při 4 pinech se tento kabel hodí. U 6 pinů potřebujete M008.

Obsah balení

1x OBDSTAR (M009) | Kawasaki 4-pinový OBD – 16-pinový OBD2 Přechodový kabel | Motocykl

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: OBDSTAR
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel
Na jakých vozidlech nebo strojích lze kabel použít. Snadno zjistíte, zda vyhovuje Vaší dílně.Druhy vozidel: Motocykl a skútr

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: OBDSTAR
Zda kabel vyžaduje samostatné napájení, například přes svorky baterie. Pasivní kabel funguje bez něj.Nutné vlastní napájení: Ne

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 4pinový OBD
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2
Přes které datové linky kabel přenáší signály. Vozidlo a tester musí používat stejný způsob komunikace.Komunikace: K-line
