OBDSTAR | SKU: N019

OBDSTAR (N019) | KTM 6-pinový OBD – 16-pinový OBD2 Adaptér | Motocykl

Name: OBDSTAR (N019) | KTM 6-pinový OBD – 16-pinový OBD2 Adaptér | Motocykl
Brand: OBDSTAR
SKU: N019
Price: 24.95 EUR
Availability: InStock

€24,95 včetně DPH

€20,62 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

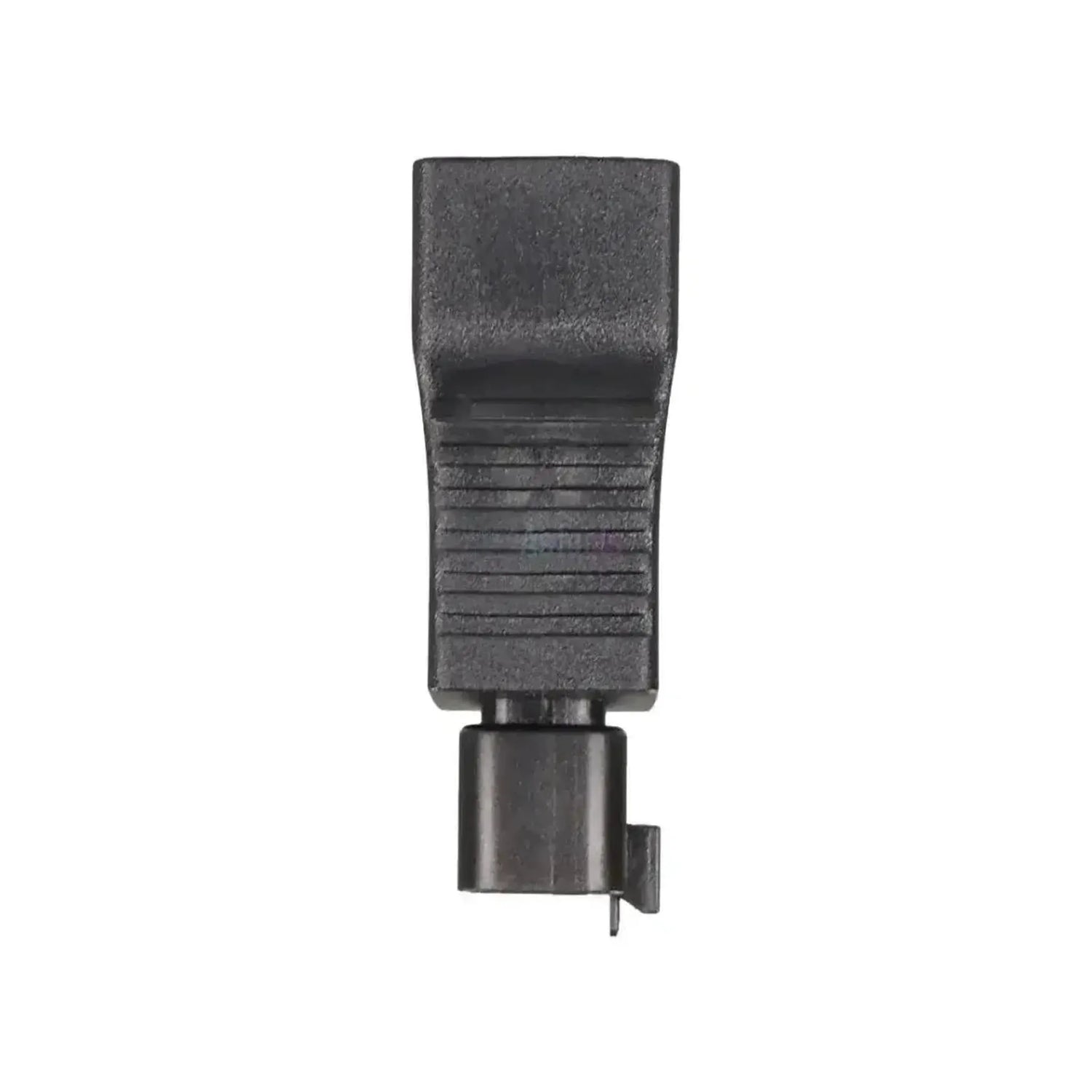

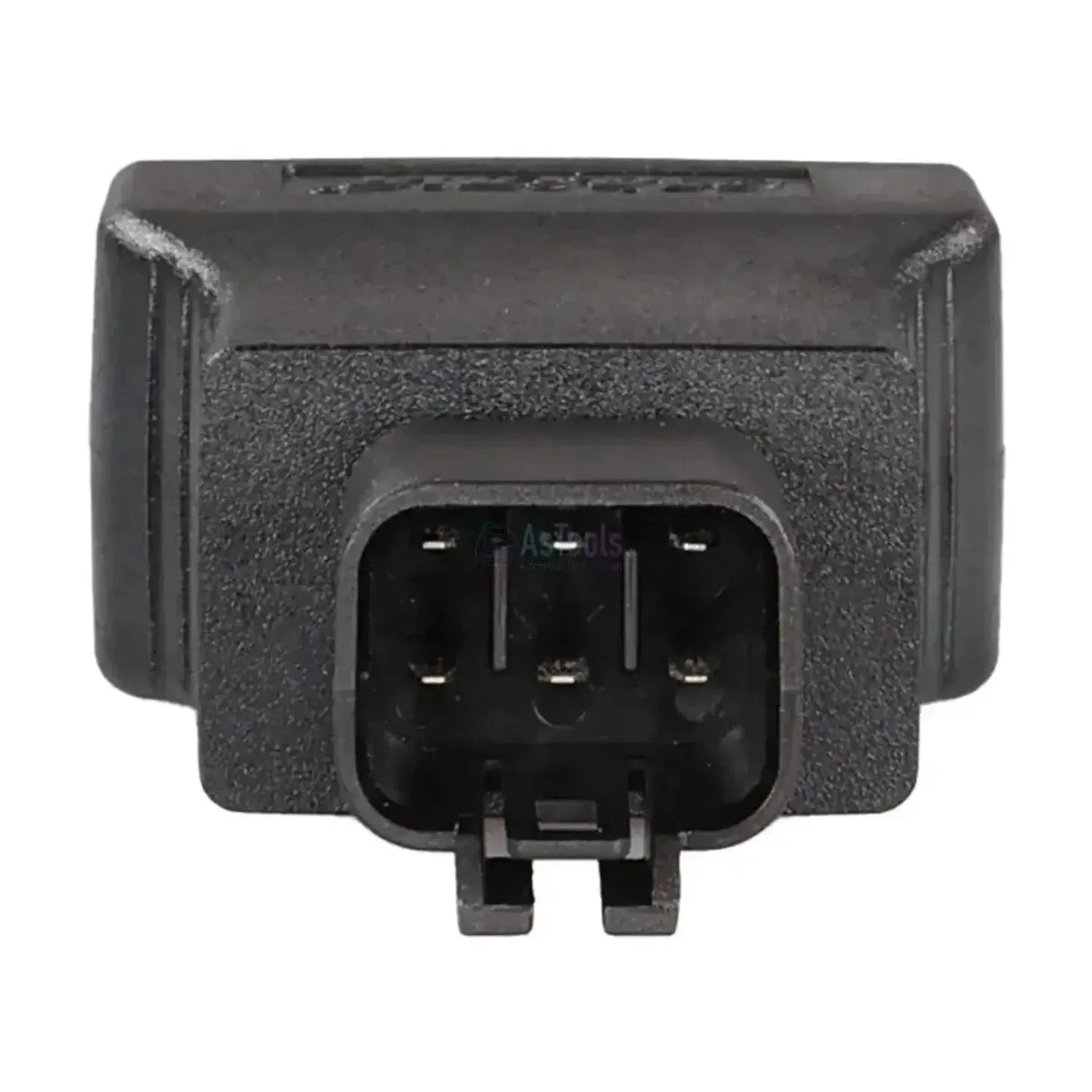

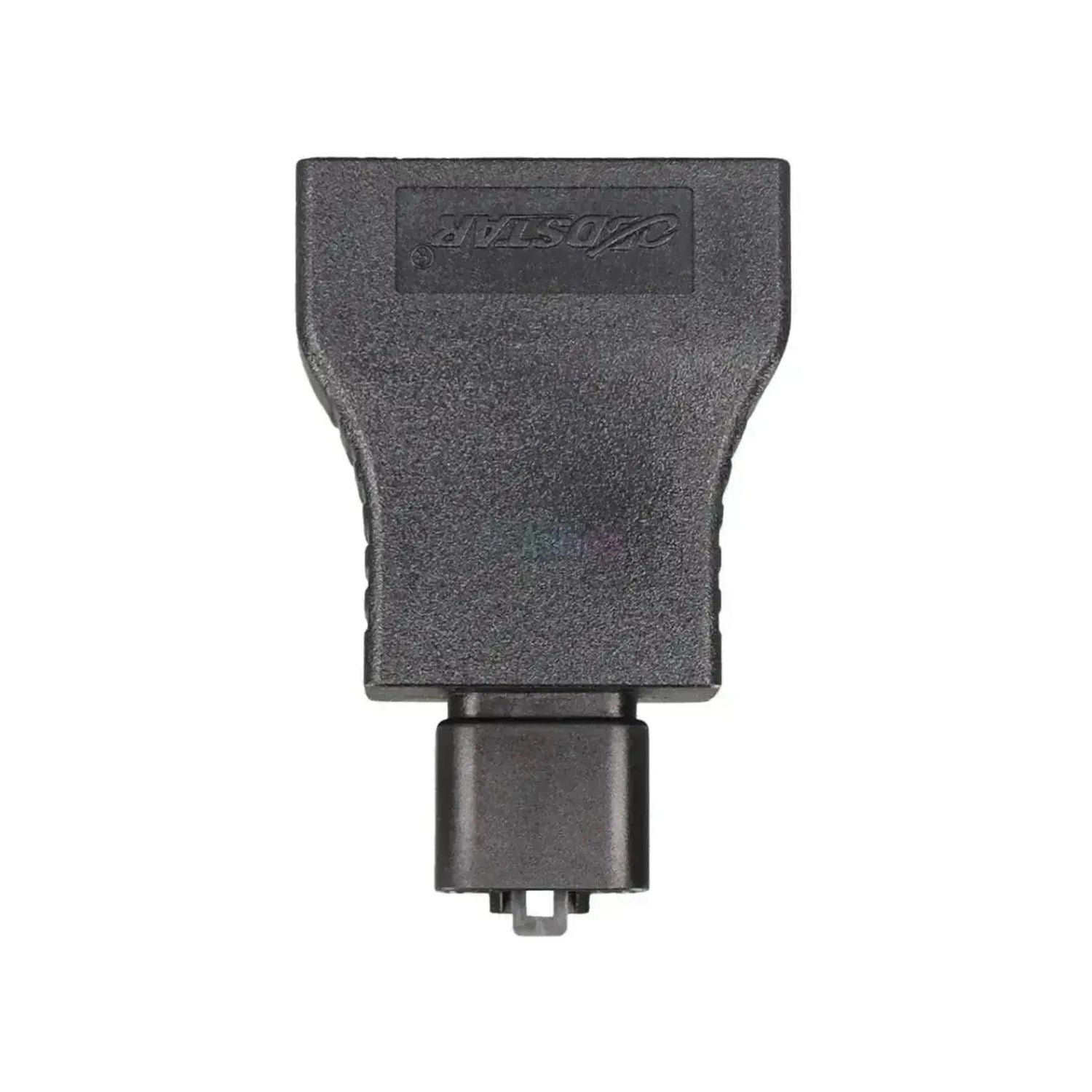

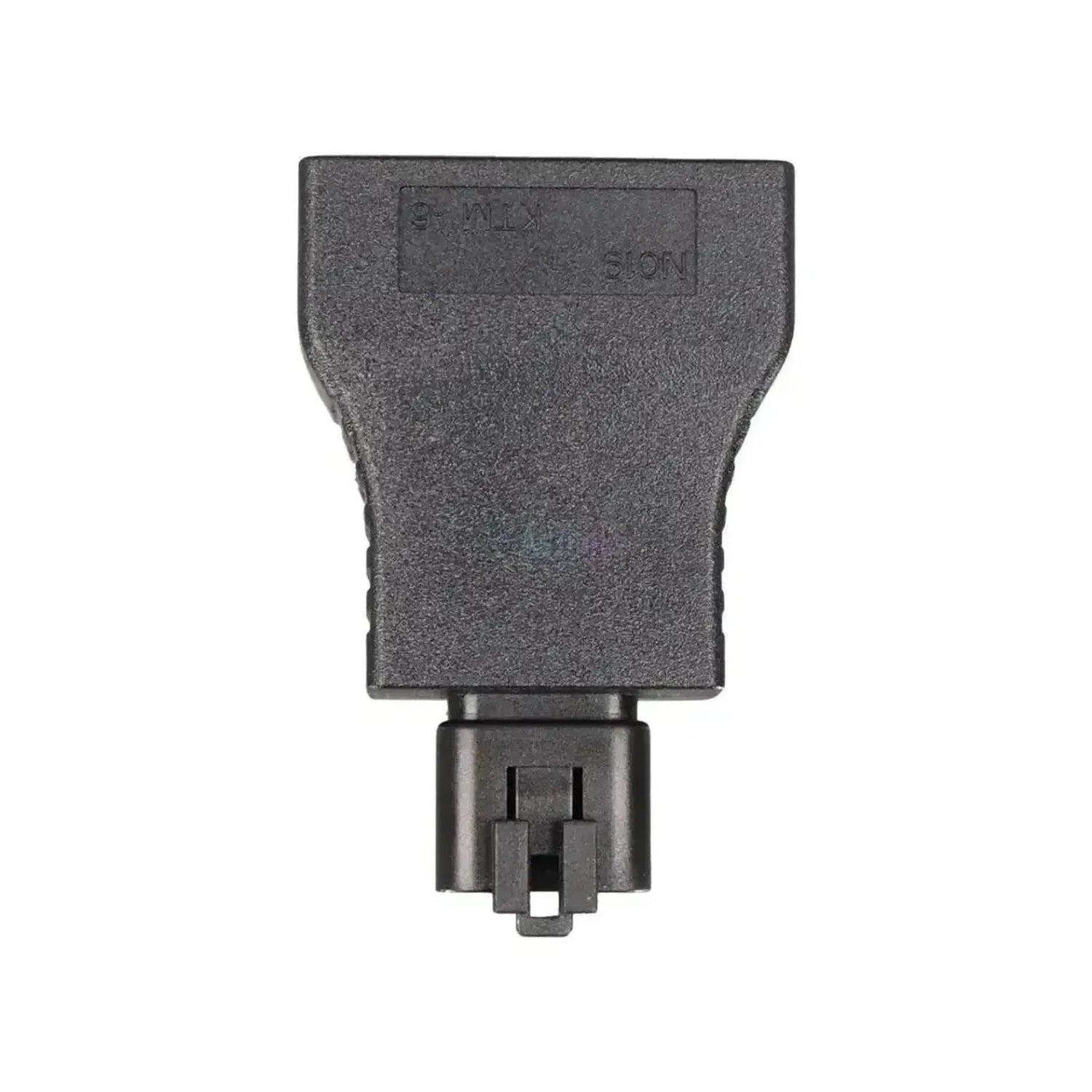

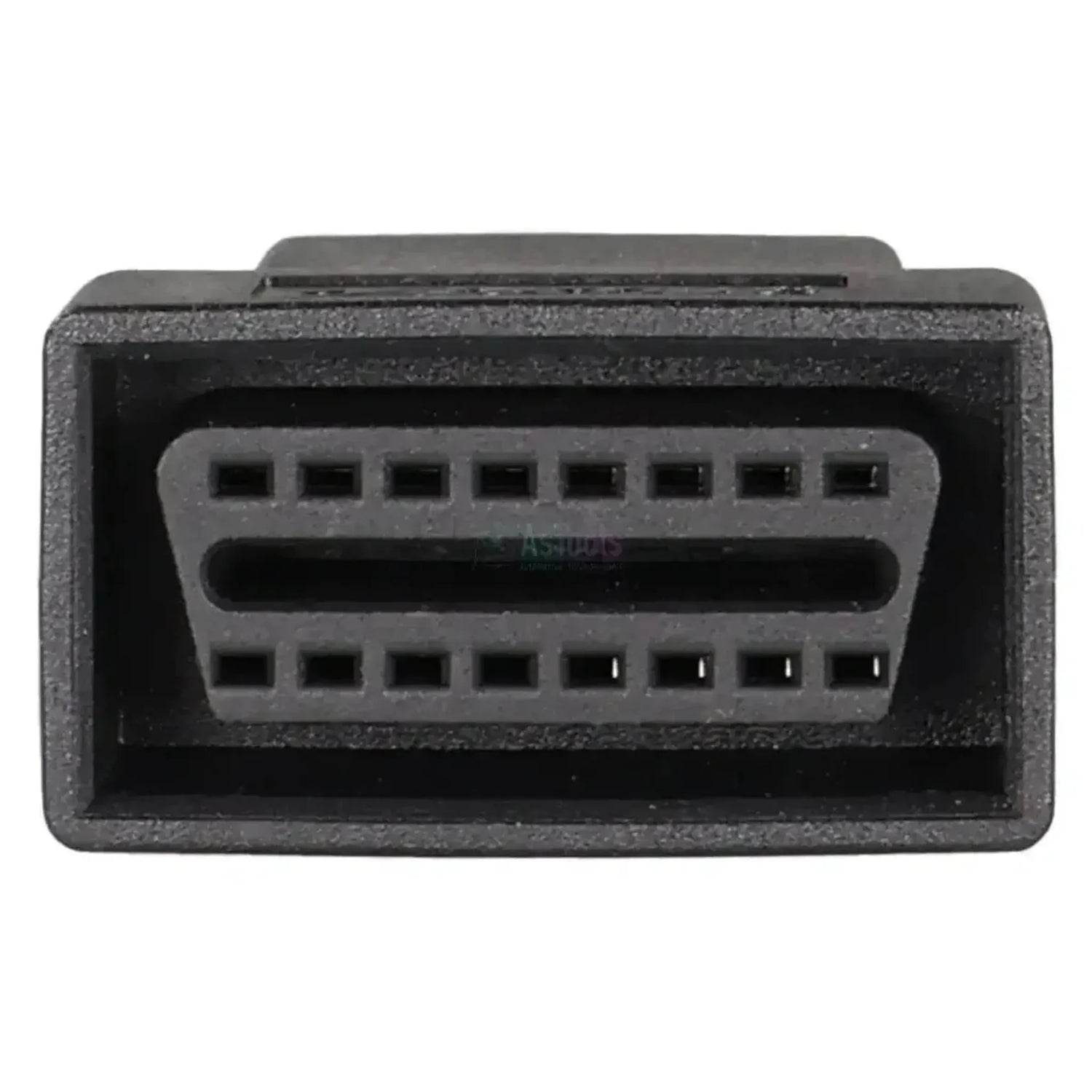

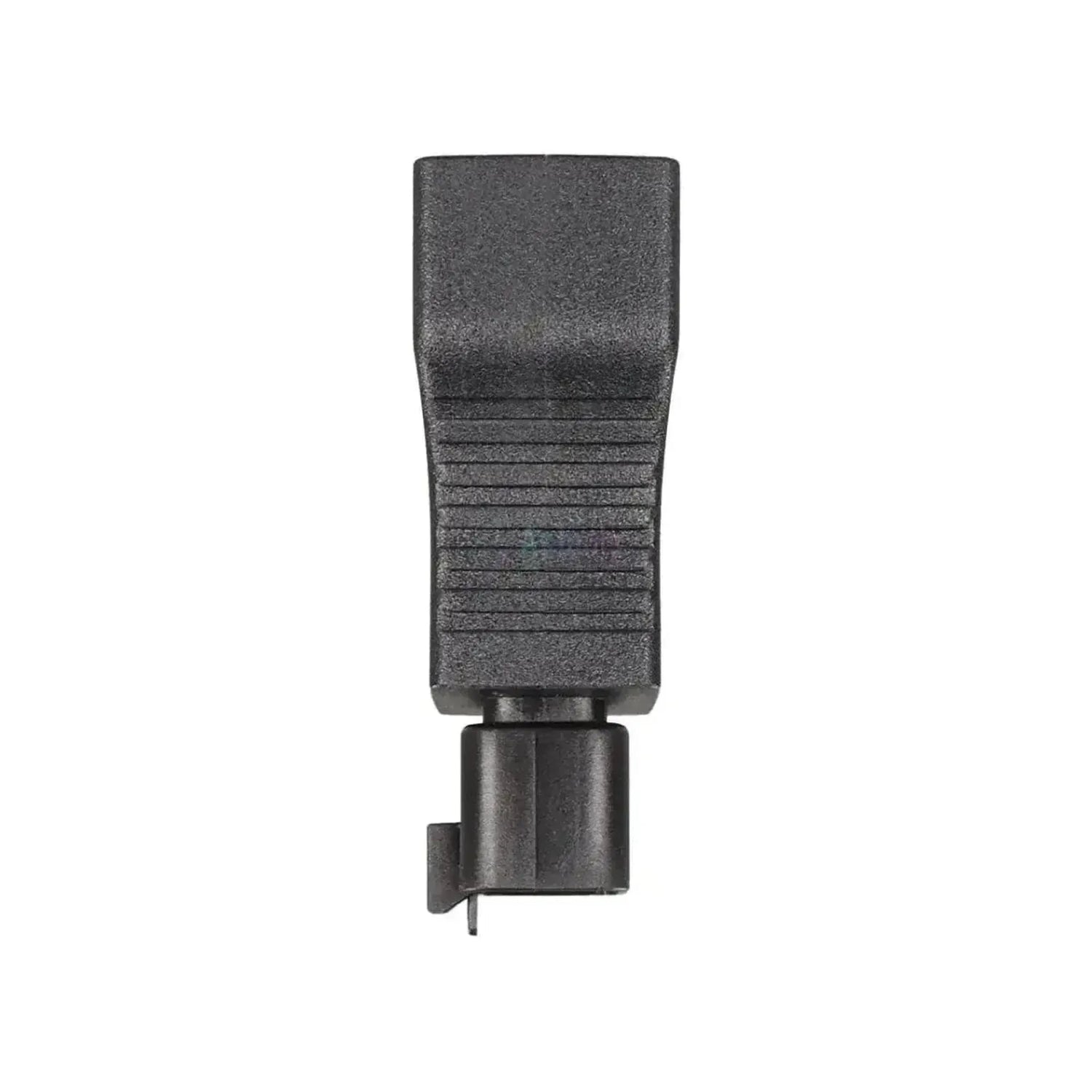

Adaptér OBDSTAR N019 propojuje diagnostický konektor KTM se 6 piny na straně vozidla s 16-pinovým OBD2 rozhraním (J1962) na straně přístroje. Na straně vozidla se kompaktní 6pinová zásuvka připojuje na vlastní diagnostický port motocyklu, který se obvykle nachází pod sedlem nebo za plastovým krytem.

KTM používá na velké části svých modelů vlastní diagnostický konektor se šesti piny. Adaptér překládá jeho přiřazení pinů a signální linky na odpovídající J1962 piny, čímž umožňuje komunikaci prostřednictvím K-line nebo CAN-bus. Adaptér neobsahuje aktivní elektroniku: přenos signálu je zcela pasivní, takže se do komunikace vozidla nemluvil. Adaptér se napojuje na váš přístroj přes motocykl a sám nezpracovává žádná data. To, co lze následně odečíst nebo naprogramovat, určuje pokrytí motocyklů připojeného přístroje OBDSTAR. Níže uvedený seznam modelů je uveden pro jednotlivé řady bez samostatných let výroby; zdroj pouze uvádí, že jde o varianty se 6pinovým konektorem.

VÝHODY

✔Přímé připojení na KTM konektor — diagnostické rozhraní vašeho přístroje OBDSTAR se připojí na šestipinovou zásuvku bez dodatečného kabeláže.

✔Zcela pasivní přenos — bez aktivní elektroniky nedochází k žádnému rušení komunikačních protokolů vozidla.

✔Široké použití v rámci značky — adaptér pokrývá řady Duke, RC, Adventure, SMC a offroad, pokud mají 6pinový port.

✔Kompaktní dvoudílné provedení — pevný konektor na straně vozidla a standardní OBD2 rozhraní na straně přístroje, jednoduše se skrývá za plastovým krytem.

POZNÁMKY

✕Vázáno na OBDSTAR — adaptér je určen pro diagnostické přístroje a programátory OBDSTAR; funkčnost s přístroji jiných výrobců není podporována.

✕Pouze odemkne port — diagnostické možnosti nepocházejí z adaptéru, ale z vašeho přístroje; bez pokrytí KTM v softwaru vám připojení nic nepomůže.

✕Roky výroby nejsou specifikovány — zdroj uvádí pro jednotlivé řady pouze „různé roky výroby s 6pinovým OBD konektorem". V rámci stejné řady se mohou vyskytovat různé porty.

✕Není vhodný pro jiné značky nebo konektory — motocykly bez 6pinovného KTM konektoru, včetně jiných značek, s tímto adaptérem nelze připojit.

Použití a funkčnosti

S přístrjem OBDSTAR s pokrytím motocyklů podporuje adaptér následující práce na modelech KTM se 6pinovým portem.

Řídící jednotky, kterých dosáhnete

Řídicí jednotky motocyklu: Adaptér poskytuje přístup k řídicím jednotkám, které jsou připojeny přes 6pinový diagnostický port.
Motorový systém: Motorový systém je přístupný prostřednictvím K-line nebo CAN-bus v závislosti na typu vozidla.

Co můžete dělat

Odečíst chybové kódy: Vyžádat si uložené a aktuální kódy chyb (DTC) z řídicích jednotek.
Vymazat chybové kódy: Odstranit potvrzené chybové kódy z paměti příslušné řídicí jednotky po diagnostice nebo opravě.
Streamovat živá data: Sledovat aktuální hodnoty čidel a parametry jízdy pro analýzu motorového systému.
Přeložit signál: Pasivně přenášet signál 6pinů KTM na formát J1962, aby váš přístroj správně interpretoval komunikaci vozidla.
Pozor: Adaptér nepřidává diagnostické funkce nad rámec toho, co připojený přístroj OBDSTAR pro daný model podporuje.

Kompatibilní vozidla a použití

Určující je 6pinový diagnostický konektor KTM, nikoli řada nebo obsah válců. V rámci stejné řady existují varianty s i bez tohoto portu. Zdroj neuvádí pro jednotlivé řady samostatné roky výroby; ověřte si zásuvku pod sedlem nebo za plastovým krytem.

KTM:

Řada Duke (125, 200, 390, 690, 790, 890, 990): (různé roky výroby s 6pinovým OBD konektorem)
Řada RC (125, 200, 390): (různé roky výroby s 6pinovým OBD konektorem)
Řada Adventure (390, 790, 890, 990, 1090, 1190, 1290): (různé roky výroby s 6pinovým OBD konektorem)
SMC / SMC R (690): (různé roky výroby s 6pinovým OBD konektorem)
EXC / EXC-F / XC-W (offroad modely s 6pinovým diagnostickým portem): (roky výroby nejsou v zdroji uvedeny)

💡

Dobré vědět: Diagnostický port na motocyklech KTM se obvykle nachází pod sedlem nebo za plastovým krytem; přesné umístění vám poskytne servisní manuál modelu. Před objednávkou si v servisním manuálu ověřte, zda vaš typ vozidla má 6pinový port.

Obsah balení

1x OBDSTAR (N019) | KTM 6kolíkový OBD – 16kolíkový OBD2 adaptér | Motocykl

Technické specifikace

Specifikace	Popis
Značka	OBDSTAR
Číslo artiklu	N019
Typ	Adaptér
Použití	Diagnostický konektor na motocyklech KTM s originálním 6-pin konektorem
Přípojka na straně vozidla	KTM 6-pin OBD
Konektor na straně přístroje	16kolíkový OBD2
Komunikace	K-line nebo CAN-bus, pasivně propojeno s J1962
Řídicí jednotky	Řídicí jednotky motocyklu, včetně motorového systému
Segment	Motorka
Podporované značky	KTM
Rozsah modelů	Duke, RC, Adventure, SMC/SMC R a EXC/EXC-F/XC-W s 6-pin konektorem
Vyžadováno k použití	Diagnostický přístroj OBDSTAR s podporou motocyklů, například MS50, MS70 nebo MotoMaster
Potřebné dodatečně	Standardní 16pin OBD2 kabel diagnostického přístroje OBDSTAR
Hmotnost	0,05 kg
