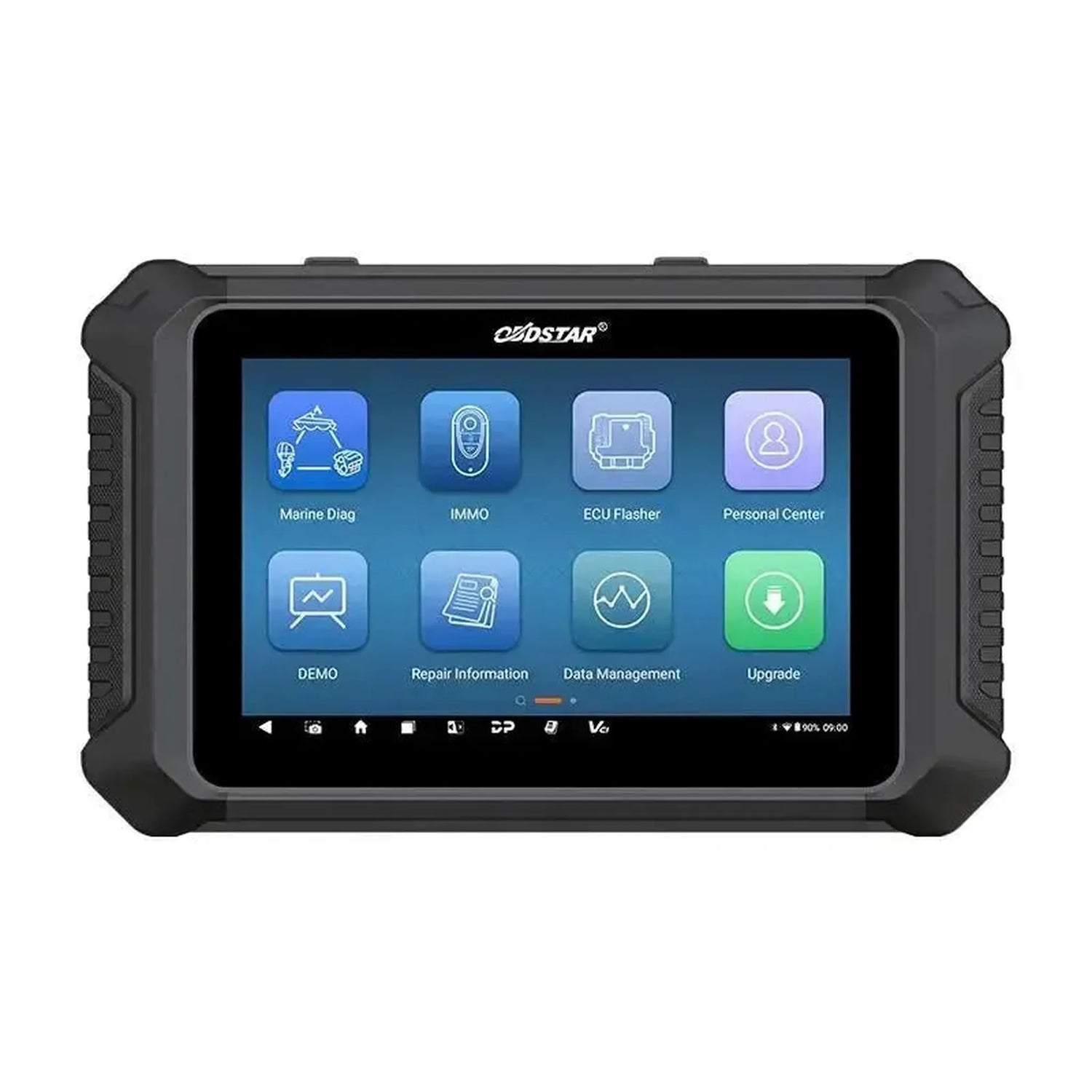

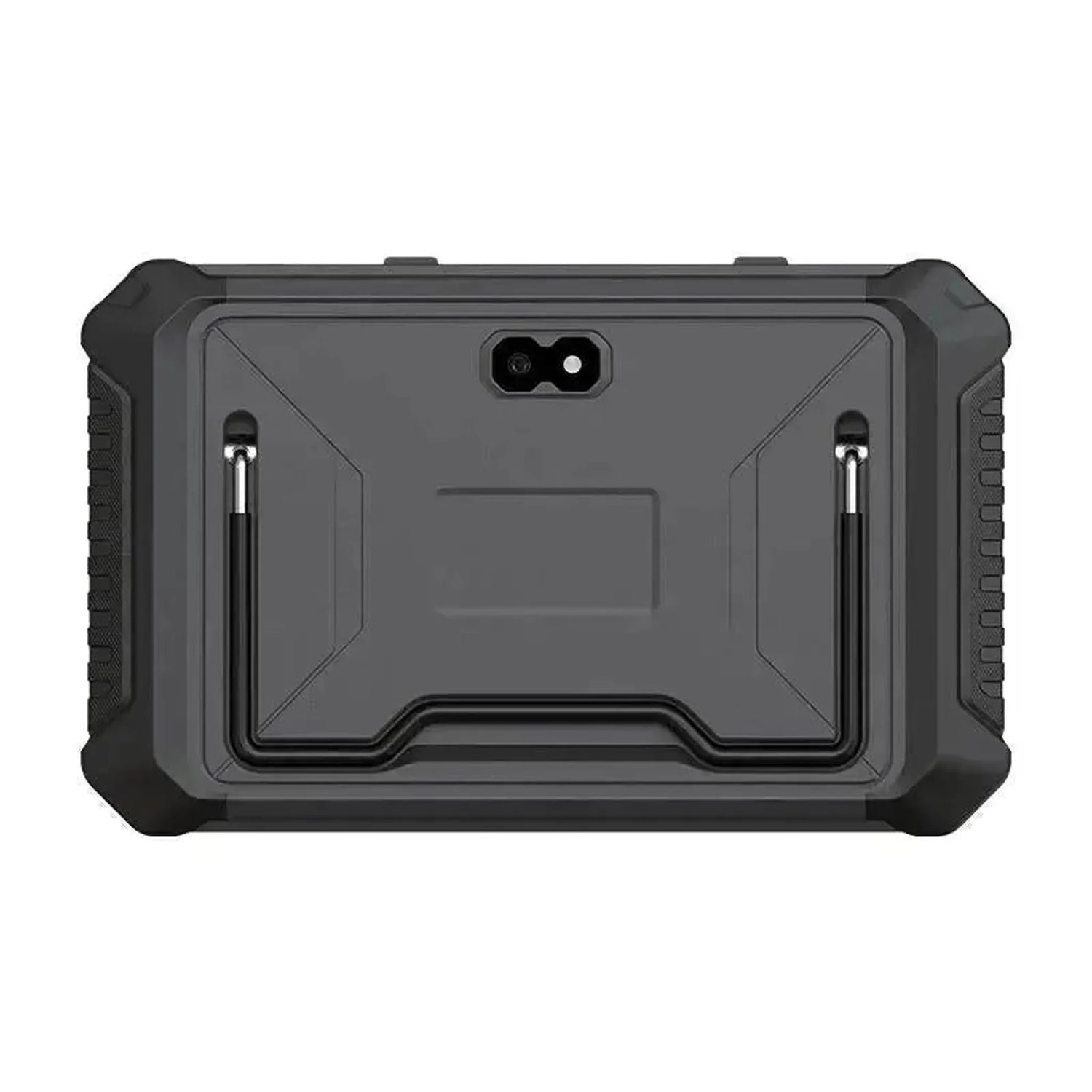

OBDSTAR Marine Master (A+B+C+D) | Diagnostický přístroj | Motorový člun

Diagnostické funkce

Zařízení Marine Master poskytuje plnou diagnostickou funkcionalitu na připojených systémech řízení lodních motorů. Dostupné funkce se mohou lišit v závislosti na značce, modelu a roku výroby plavidla.

• Čtení informací z ECU: Zobrazení verzí softwaru, čísel hardwaru a identifikačních údajů připojené řídicí jednotky.
• Čtení kódů poruch: Odečet aktivních a uložených kódů poruch s příslušným popisem.
• Mazání kódů poruch: Smazání kódů poruch z paměti řídicí jednotky po provedené opravě.
• Živá data: Zobrazení senzorů a hodnot aktuátorů v reálném čase pro identifikaci poruch.
• Snímky stavu v okamžiku poruchy: Načtení snímků hodnot senzorů v čase, kdy došlo k uložení kódu poruchy.
• Test aktuátorů: Řízení součástí pro kontrolu jejich funkčnosti bez spouštění motoru.
• Kódování: Úprava nastavení softwaru v řídicí jednotce po výměně nebo úpravě součástí.
• Odečet provozních hodin: Odečet počtu provozních hodin motoru pro plánování údržby.
• Automatické skenování: Automatické skenování všech dostupných systémů na přítomnost kódů poruch.
• Záznam a přehrávání dat: Zachycení a zpětné přehrání proudů živých dat pro detailní analýzu poruch.

Funkce programování klíčů a EEPROM

Zařízení Marine Master podporuje v kombinaci s volitelnou IMMO sadou programování klíčů pro specifické značky vodních skútrů a vodních vozidel.

• Programování klíče: Registrace nového nebo náhradního klíče na zapalovací přerušovač kompatibilních plavidel Yamaha a Kawasaki (v kombinaci s IMMO sadou M029 nebo M039).

Servisní a údržbové funkce

Diagnostické zařízení podporuje řadu servisních a údržbářských funkcí na lodních motorech. Dostupnost těchto funkcí se liší v závislosti na značce motoru, modelu a roku výroby.

Motor a pohonná jednotka

• Reset ECU: Návrat řídicí jednotky do výchozích hodnot po údržbě nebo výměně součástí.
• Reset indikátoru servisu oleje: Resetování indikátoru údržby oleje po jeho výměně.
• Reset varovné kontrolky tlaku oleje: Resetování upozornění na tlak oleje a související počítadla.
• Nastavení otáček: Kalibrace zobrazení otáček motoru.
• Nastavení paliva: Úprava parametrů paliva v mezích určených výrobcem.
• Reset snímače polohy plynové klapky: Resetování naučených hodnot snímače polohy plynové klapky po údržbě.
• Nastavení nulové polohy snímače plynové klapky: Kalibrace nulové polohy plynové klapky pro stabilní volnoběh.

Trim a pohon

• Reset trimu: Resetování poloh trimu a náklonu pohonu.
• Nastavení limitu náklonu: Záznam mechanického omezení náklonu pohonu.

Řídící zařízení a navigace

• Kalibrace snímače úhlu natočení volantu: Kalibrace nulové polohy snímače úhlu natočení volantu po demontáži nebo výměně.
• Kalibrace kompasu: Kalibrace elektronického kompasu po instalaci nebo při poruchách zobrazení.

Další servisní a údržbářské funkce

• Nastavení režimu údržby: Aktivace režimu údržby pro provádění servisních prací.
• Příprava na zimu: Provedení postupu přípravy na zimu pro ochranu motoru během dlouhodobé nečinnosti.
• Reset indikátorů údržby: Ruční resetování servisních varovných lamp prostřednictvím mobilní aplikace.

Speciální funkce a možnosti

Vedle standardních diagnostických a servisních funkcí disponuje Marine Master řadou dalších možností pro použití v autoservisu.

• Automatické skenování: Automatické zjištění a skenování všech přítomných řídicích jednotek.
• Simulátor BCM: Simulace BCM signálů pro diagnostiku a kontrolu.
• Nastavení instance: Konfigurace konkrétních instancí motoru v multi-motorovém uspořádání.
• Nastavení údržby: Nastavení parametrů údržby pro připojený motor.
• Resetování dálkového ovladače: Resetování a opětovné spárování elektronických dálkových ovladačů.
• Kalibrace systému: Provádění kalibračních procedur na různých motorových systémech.
• Nastavení točivého momentu: Úprava parametrů souvisejících s točivým momentem v rámci výrobních limitů.
• Interaktivní schémata zapojení: Zobrazení elektrických schémat a popisů komponent během diagnostiky.
• Funkce vyhledávání flash kódů: Vyhledávání významu blikajících chybových kódů prostřednictvím mobilní aplikace.
• Lokalizace DLC: Vyhledávání polohy diagnostického portu podle značky a modelu.
• Technické bulletiny: Přístup k technickým informacím a dokumentaci servisu prostřednictvím aplikace.
• Snímky obrazovky: Pořizování snímků obrazovky během diagnostických prací pro zpracování zpráv.
• Bezdrátové zrcadlení obrazovky: Zobrazení obrazovky diagnostického přístroje na externím monitoru.
• Vzdálená podpora: Podpora na dálku od techniků OBDSTAR prostřednictvím vzdáleného připojení.
• OTA aktualizace: Aktualizace softwaru prostřednictvím Wi-Fi jedním kliknutím.

Podporované značky vozů

Marine Master podporuje rozsáhlou škálu značek lodních motorů z různých regionů. Pokrytí zahrnuje vodní skútry, motory na vodu, vnitřní motory, dieselové motory a generátory.

• Evropské značky: DAF, FNM, FPT, Lombardini, MAN, MTU, Perkins, Scania, Selva, Sisu, Steyr, Vetus, VM Motori, Volkswagen, Volvo
• Asijské značky: Daedong, Honda, Hyundai, Kawasaki, Suzuki, Tohatsu, Toyota, Yamaha, Yanmar
• Americké značky: Caterpillar, Crusader, Cummins, Evinrude, Flagship, Ford, Ilmor, Indmar, John Deere, Johnson, Kodiak, Kohler, Malibu, Marine Power, Mariner, Mercruiser, Mercury, OMC, Panther, PCM, Sea-Doo, Seven Marine, Turnkey, Vanguard
• Čínské značky: Aiqidi, CFMoto, Hidea, Parsun, Seanovo

Volitelné doplňky a rozšíření

Marine Master lze rozšířit o doplňkové hardwarové adaptéry a IMMO sady pro diagnostiku specifické značky a funkce programování klíčů.

Hardware moduly a příslušenství

• Sada M029 IMMO (Yamaha): Sada pro programování klíčů a provádění funkcí zablokování spouštění na kompatibilních lodích Yamaha.
• Sada M039 IMMO (Kawasaki): Sada pro programování klíčů a provádění funkcí zablokování spouštění na kompatibilních lodích Kawasaki.
• Diagnostický adaptér M064 (Mercury): Přepojovací kabel pro připojení diagnostického přístroje ke specifickému diagnostickému portu kompatibilních motorů Mercury.
• Diagnostický adaptér M066 (Kawasaki): Přepojovací kabel pro připojení diagnostického přístroje ke specifickému diagnostickému portu kompatibilních motorů Kawasaki.
• Diagnostický adaptér M067 (Kawasaki): Přepojovací kabel pro připojení diagnostického přístroje k alternativnímu diagnostickému portu kompatibilních motorů Kawasaki.
• Diagnostický adaptér M069 (Suzuki/Evinrude/Johnson/Selva): Přepojovací kabel pro připojení diagnostického přístroje ke specifickému diagnostickému portu různých vánějších motorů.
• Diagnostický adaptér M076 (VM Motori/Mercruiser): Přepojovací kabel pro připojení diagnostického přístroje k diagnostickému portu kompatibilních motorů VM Motori a Mercruiser.
• Diagnostický adaptér M077 (FPT): Přepojovací kabel pro připojení diagnostického přístroje ke specifickému diagnostickému portu kompatibilních motorů FPT.
• Diagnostický adaptér M079 (MTU): Přepojovací kabel pro připojení diagnostického přístroje ke specifickému diagnostickému portu kompatibilních motorů MTU.
• Diagnostický adaptér M082 (Evinrude): Přepojovací kabel pro připojení diagnostického přístroje ke specifickému diagnostickému portu kompatibilních motorů Evinrude.
• Diagnostický adaptér M085 (MTU): Přepojovací kabel pro připojení diagnostického přístroje k alternativnímu diagnostickému portu kompatibilních motorů MTU.
• Diagnostický adaptér M087 (Steyr Motors): Přepojovací kabel pro připojení diagnostického přístroje ke specifickému diagnostickému portu kompatibilních motorů Steyr.
• Diagnostický adaptér M088 (Tohatsu): Přepojovací kabel pro připojení diagnostického přístroje ke specifickému diagnostickému portu kompatibilních vnějších motorů Tohatsu.

Informace o licenci

OBDSTAR Marine Master (A+B+C+D) je dodávena se softwarovou licencí na dobu 2 let. Během tohoto období má uživatel přístup k aktualizacím softwaru a online funkcím prostřednictvím serverů OBDSTAR.

• Období licence: 2 roky bezplatných aktualizací softwaru od aktivace přístroje.
• Aktualizace softwaru: Aktualizace obsahují rozšíření podporovaných lodních značek a modelů, nové servisní a diagnostické funkce, vylepšení existujících protokolů a opravy chyb.
• Rozšířené funkce: K OTA aktualizacím prostřednictvím Wi-Fi, vzdálené podpoře od techniků OBDSTAR, přístupu k online technickým bulletinům a interaktivním schématům zapojení prostřednictvím mobilní aplikace je potřeba aktivní licence.
• Po vypršení licence: Přístroj nadále funguje s poslední nainstalovanou verzí softwaru. Pro přístup k novým aktualizacím a online funkcím je vyžadováno prodloužení licence.

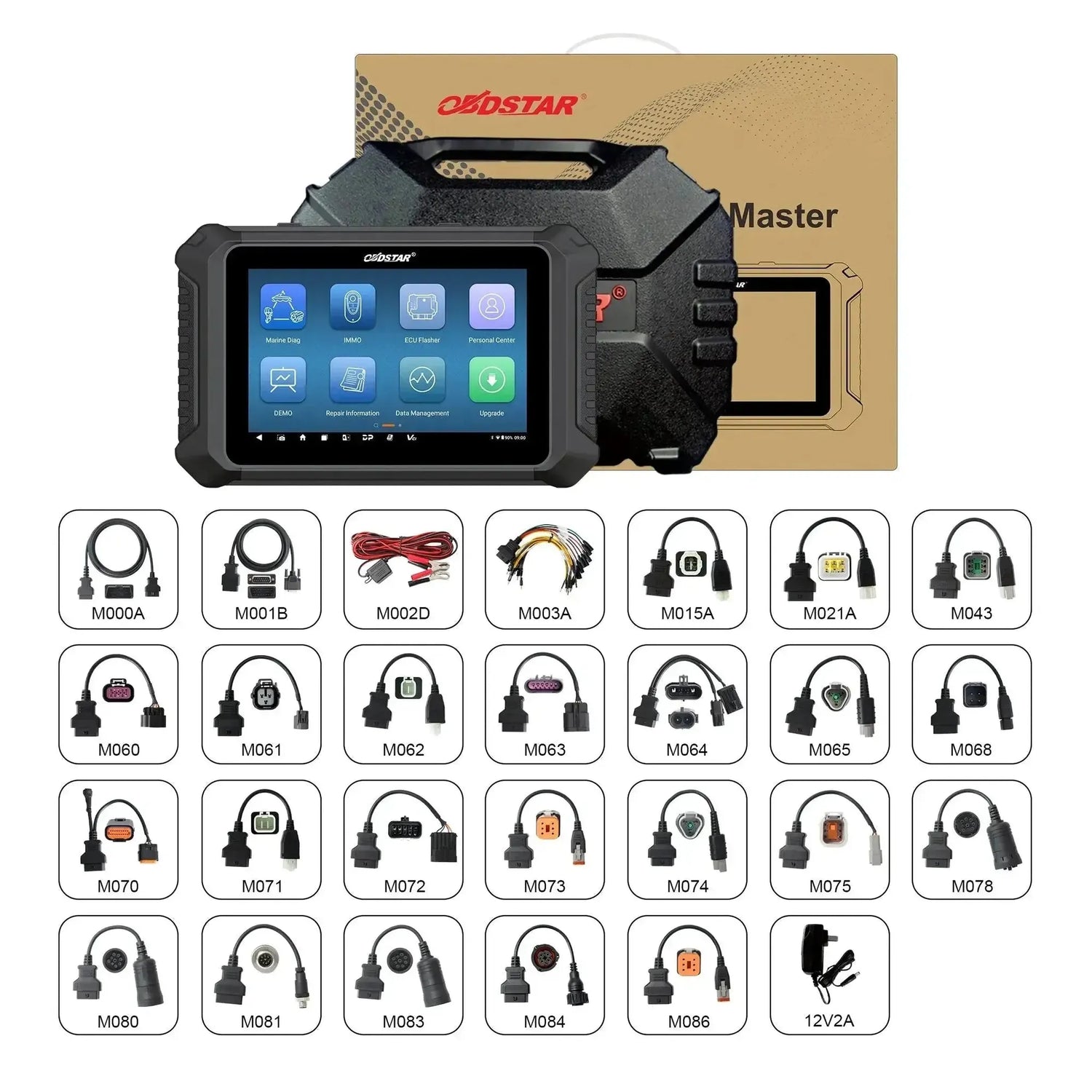

Obsah balení

• 1x OBDSTAR Marine Master diagnostické zařízení
• 1x nabíječka 12V2A
• 1x M000A prodlužovací kabel 4 metry
• 1x hlavní kabel M001B
• 1x M002D napájecí kabel 6 metrů s bateriemi
• 1x M003A multifunkční propojovací kabel
• 1x M005 adaptér Kawasaki
• 1x M015A adaptér Honda
• 1x M021A adaptér Parsun
• 1x M043 adaptér BRP
• 1x M060 adaptér Mercury
• 1x M061 adaptér Yamaha
• 1x M062 adaptér Suzuki
• 1x M063 adaptér PCM/Crusader/Ilmor/Indmar/Kodiak Marine/Marine Power/Mercruiser/Panther Airboats/Seven Marine/Volvo Penta
• 1x M064 adaptér Mercury
• 1x M065A adaptér Evinrude
• 1x M070 adaptér Tohatsu
• 1x M071 adaptér Tohatsu
• 1x M072 adaptér Mercruiser
• 1x M073 adaptér Indmar
• 1x M074 adaptér Yanmar
• 1x M075 adaptér Yanmar
• 1x M078 adaptér Mercury Diesel
• 1x M080 adaptér Caterpillar
• 1x M081 adaptér MAN
• 1x M083 adaptér Cummins
• 1x M084 adaptér Scania
• 1x M086 adaptér Volvo
• 1x Přepravní kufr

Technické specifikace
