Sada OBDSTAR P004 Basic Kit je vstupní řešení pro stojanové práce s řídícími moduly, s resetem airbagu jako hlavní aplikací. Sada pracuje s KeyMaster G3 a P50 a skládá se z adaptéru P004 s příslušnými skokových vodičů.

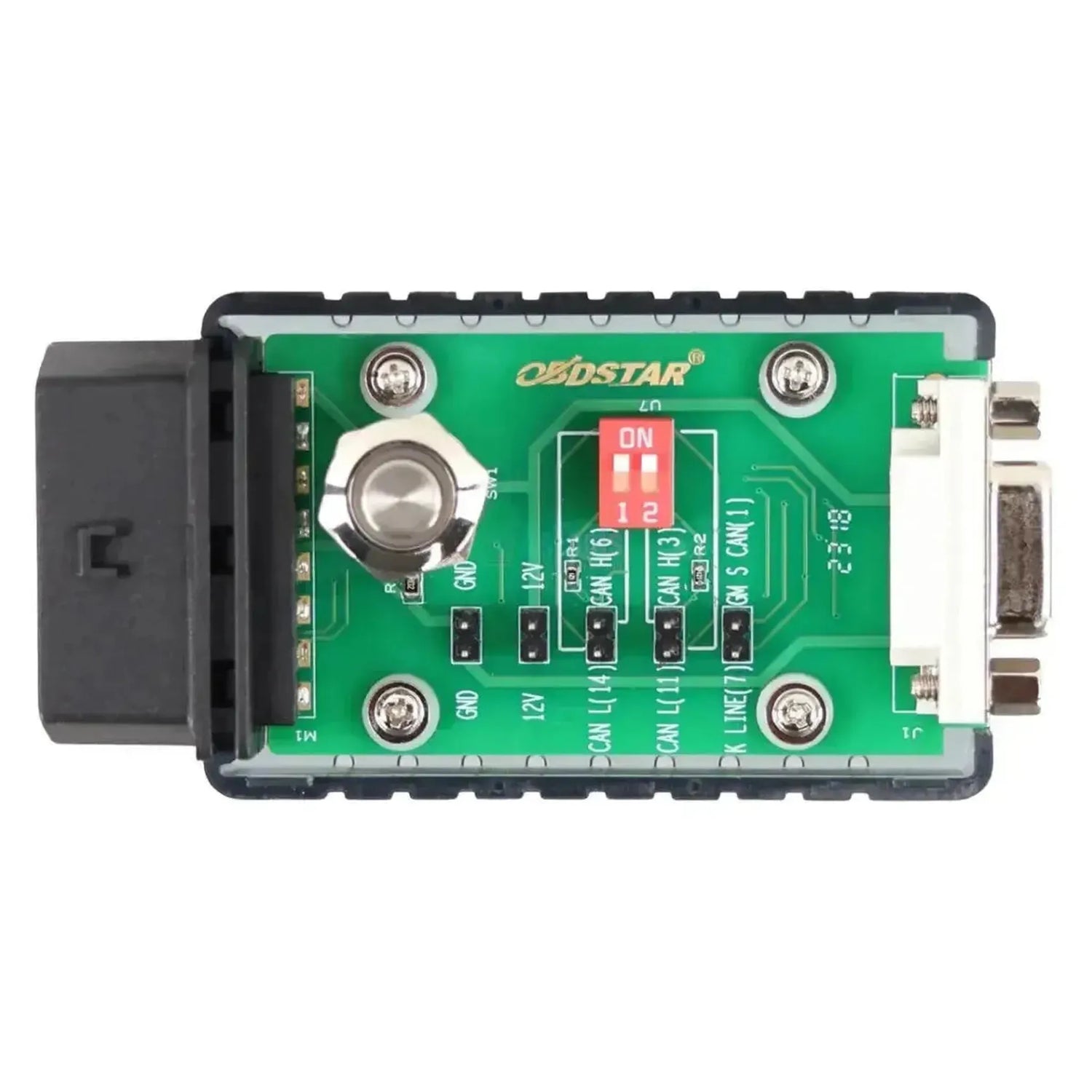

Adaptér udržuje periferní zařízení v normální komunikaci, bez ohledu na to, zda je napájecí tlačítko 12 V zapnuté nebo vypnuté. Obsahuje přepínatelný zakončovací odpor 120 Ω pro řídící moduly CAN-bus a podporuje 6 a 14 a 3 a 11 CAN-bus současně, GM Single CAN a K-line. Konektor DB15 pasuje na jakýkoli OBD2-16 vstup a výstup.
VÝHODY
DŮLEŽITÉ POZNÁMKY
Aplikace a funkčnost
P004 se umísťuje mezi váš KeyMaster G3 nebo P50 a vyňatý řídící modul. Zařízení provádí proceduru; adaptér zajišťuje napájení a správné zakončení sběrnice.
Co s ní můžete dělat
- Reset airbagu: Hlavní aplikace: zpracování dat o havárii z řídící jednotky airbagu na pracovní lavici.
- Programování ECU v režimu bench: Čtení a zápis řídících modulů mimo vozidlo.
- Čtení a zápis dat: Čtení obsahu paměti, uložení a obnovení.
- Správné zakončení sběrnice: Nastavení CAN-bus na správnou impedanci pomocí přepínatelného odporu 120 Ω.
Komunikace
- CAN-bus: Podpora 6 a 14 a 3 a 11 současně.
- GM Single CAN: Samostatná podpora varianty GM SCAN.
- K-line: Komunikace K-line je podporována.
- Konektor: DB15, vhodný pro jakýkoli OBD2-16 vstup a výstup.
Co byste měli mít
Sada nefunguje samostatně. Níže je uvedeno, co dalšího potřebujete.
- OBDSTAR KeyMaster G3 nebo P50: Zařízení, které provádí operaci. OBDSTAR tato dvě zařízení u této sady jmenuje.
- Vyňatý řídící modul: Jedná se o stojanové práce; modul je vyjmutý z vozidla.
- Znalost přiřazení pinů: Skokové vodiče se připojují na kontaktní body modulu; schéma ze zařízení vám ukáže cestu.
V případě P50 je reset airbagu základní funkcí zařízení; v KeyMaster G3 to probíhá přes samostatný modul Crash Reset, pro který je potřeba oddělenou softwarovou licenci.
Obsah balení
- 1x OBDSTAR P004 Basic Kit

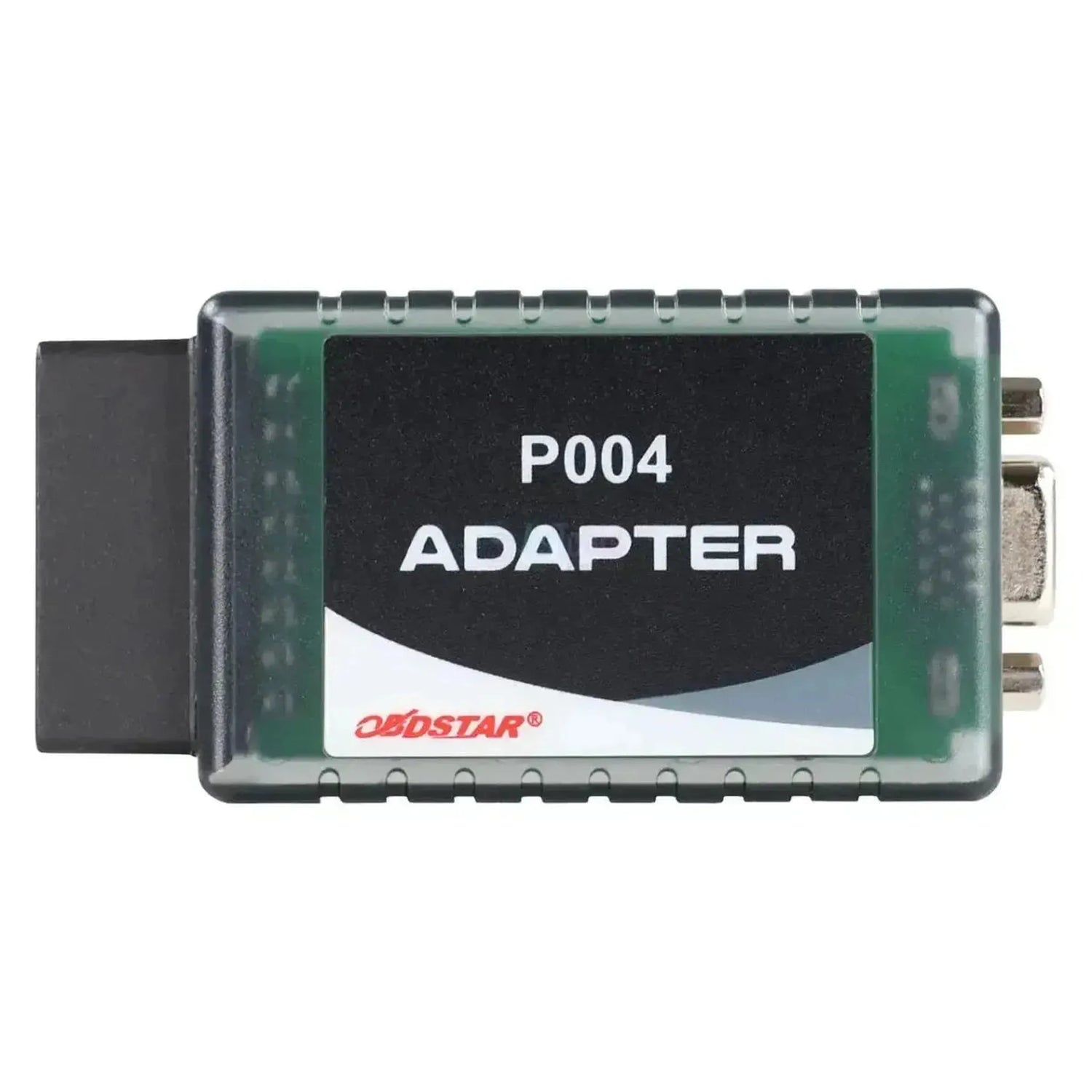

- 1x adaptér P004

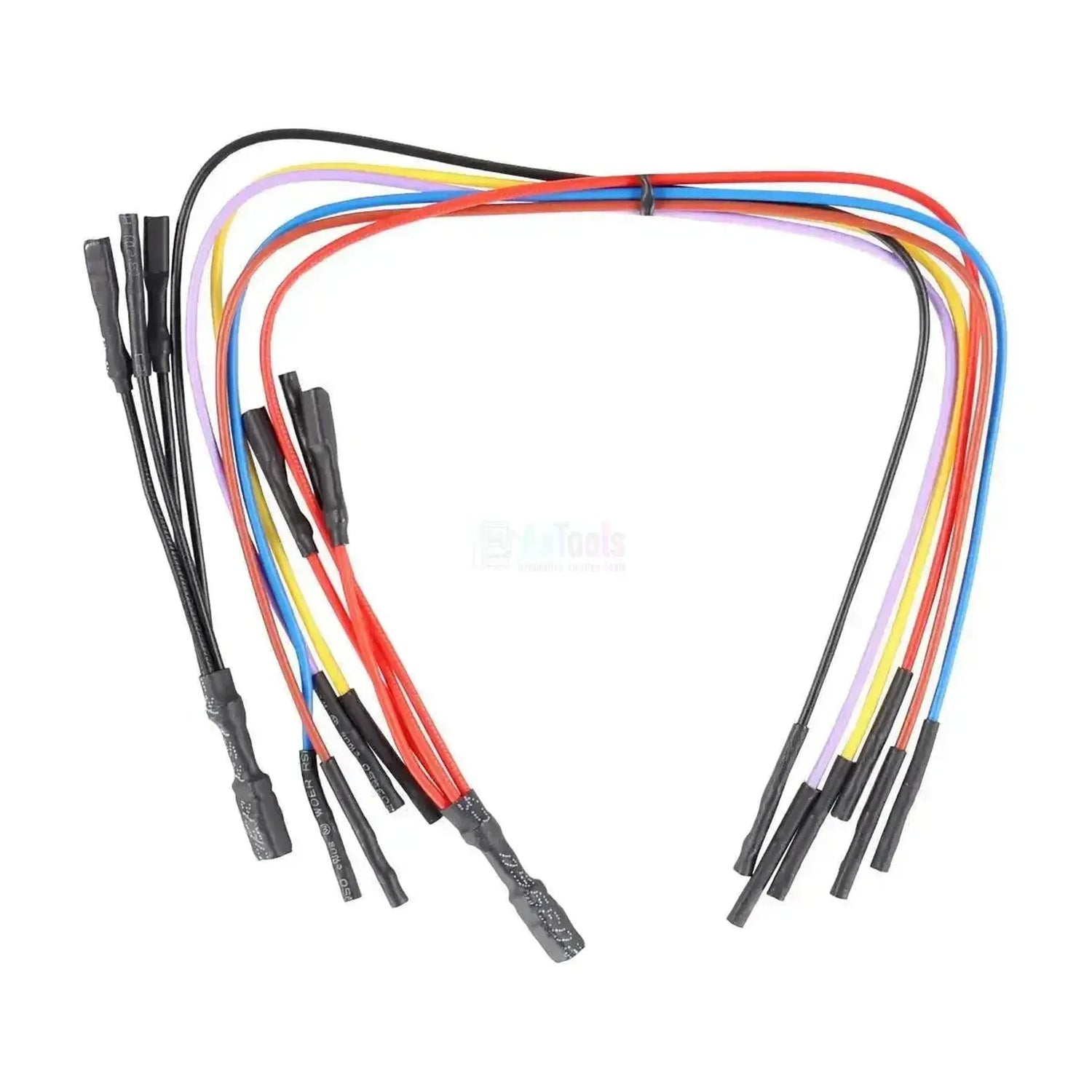

- 1x sada skokových vodičů P004
Technické specifikace
| Specifikace | Popis |
|---|---|
| Značka | OBDSTAR |
| Model | P004 Basic Kit |
| Typ produktu | Adaptérová sada pro práce na pracovním stole a reset airbagu |
| Oficiální označení | P004 BASIC KIT |
| Primární použití | Reset airbagu |
| Komunikace | CAN-bus 6 a 14, CAN-bus 3 a 11, GM Single CAN a K-linka |
| Ukončovací odpor | Přepínatelný 120 Ω |

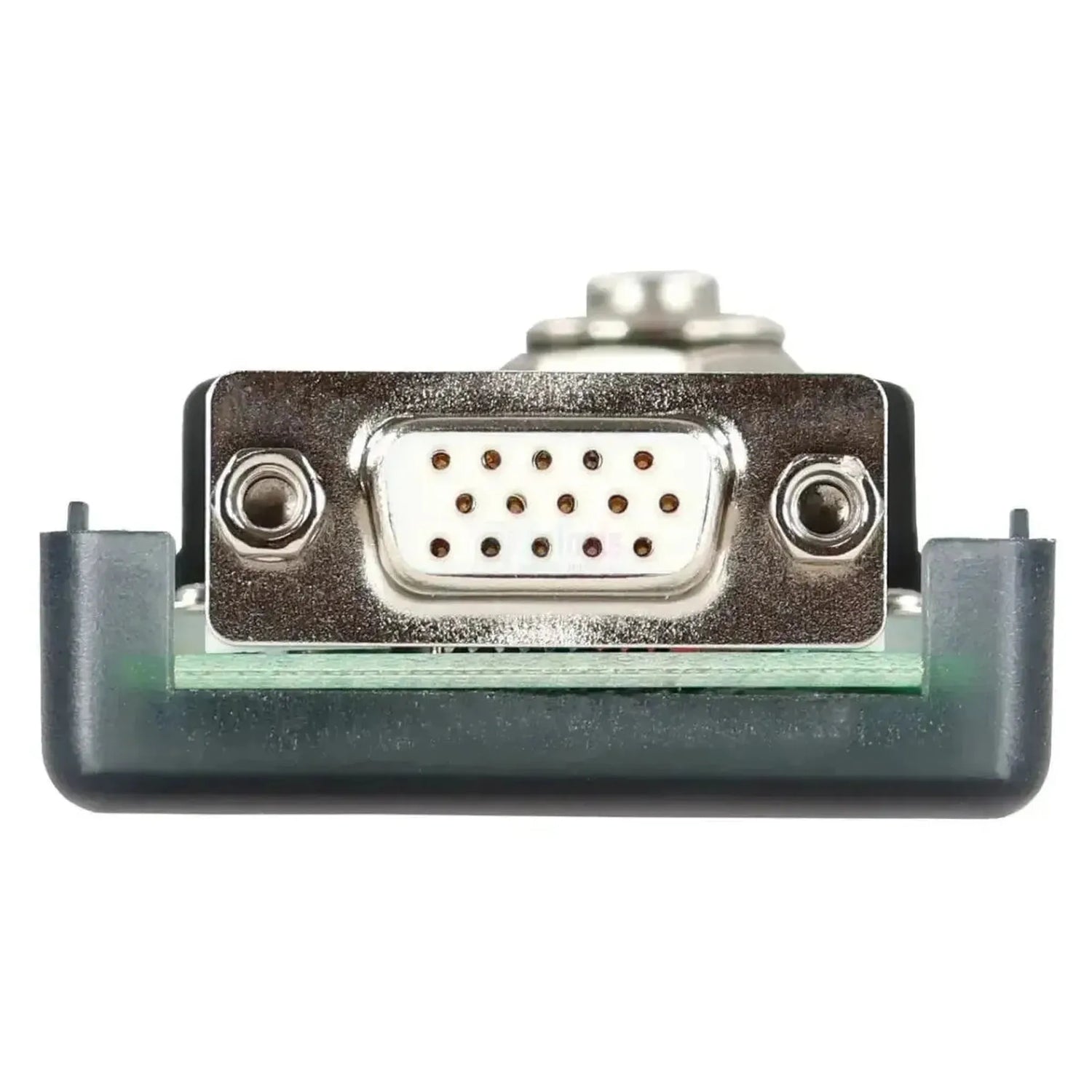

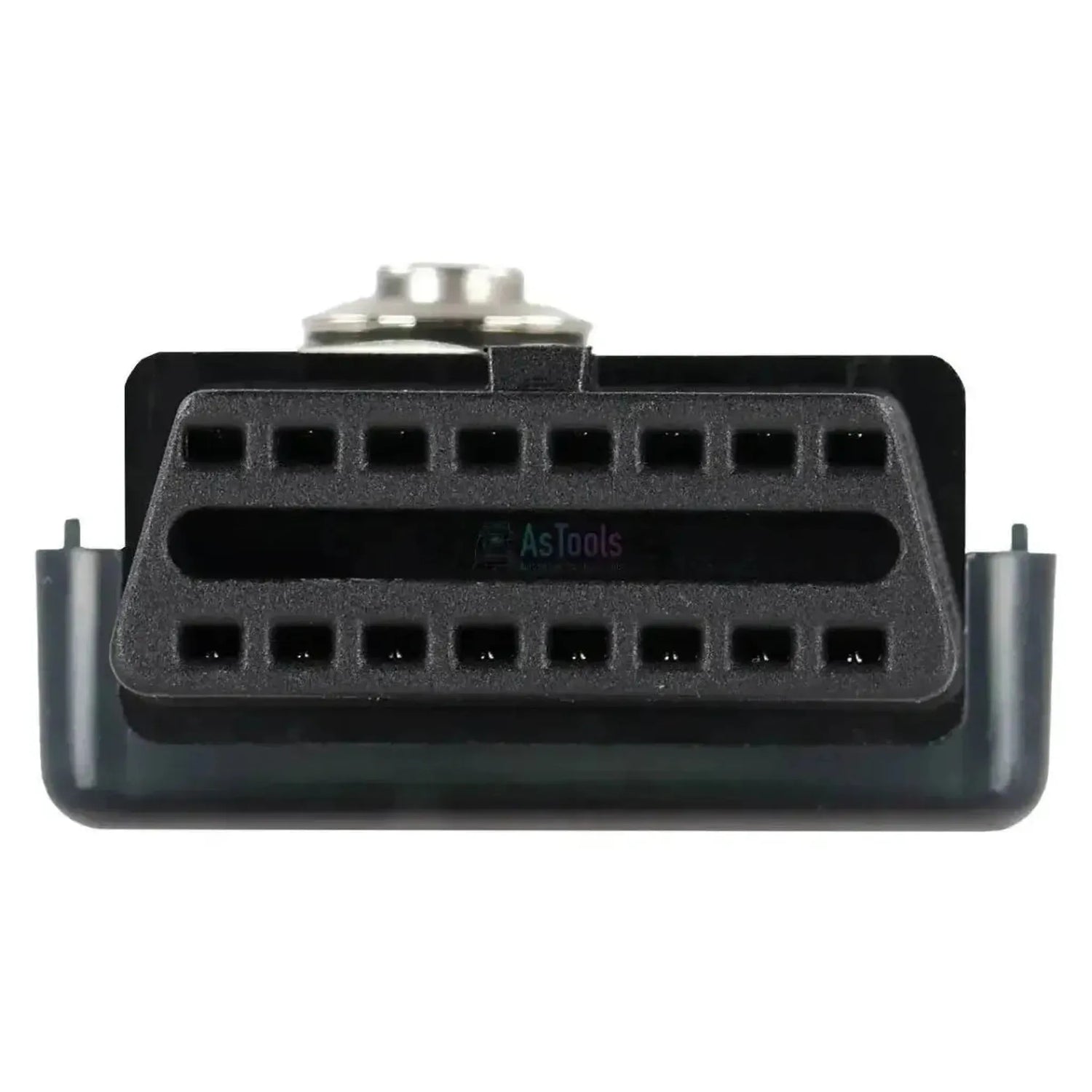

| Konektor | DB15, kompatibilní s jakýmkoliv OBD2-16 vstupem a výstupem |
| Zvláštnost | Periferní zařízení zůstává v komunikaci bez ohledu na stav tlačítka napájení 12 V |
| Požadováno k použití | OBDSTAR KeyMaster G3 nebo P50 |
| Hmotnost | 100 gramů (odesílací hmotnost sady) |
