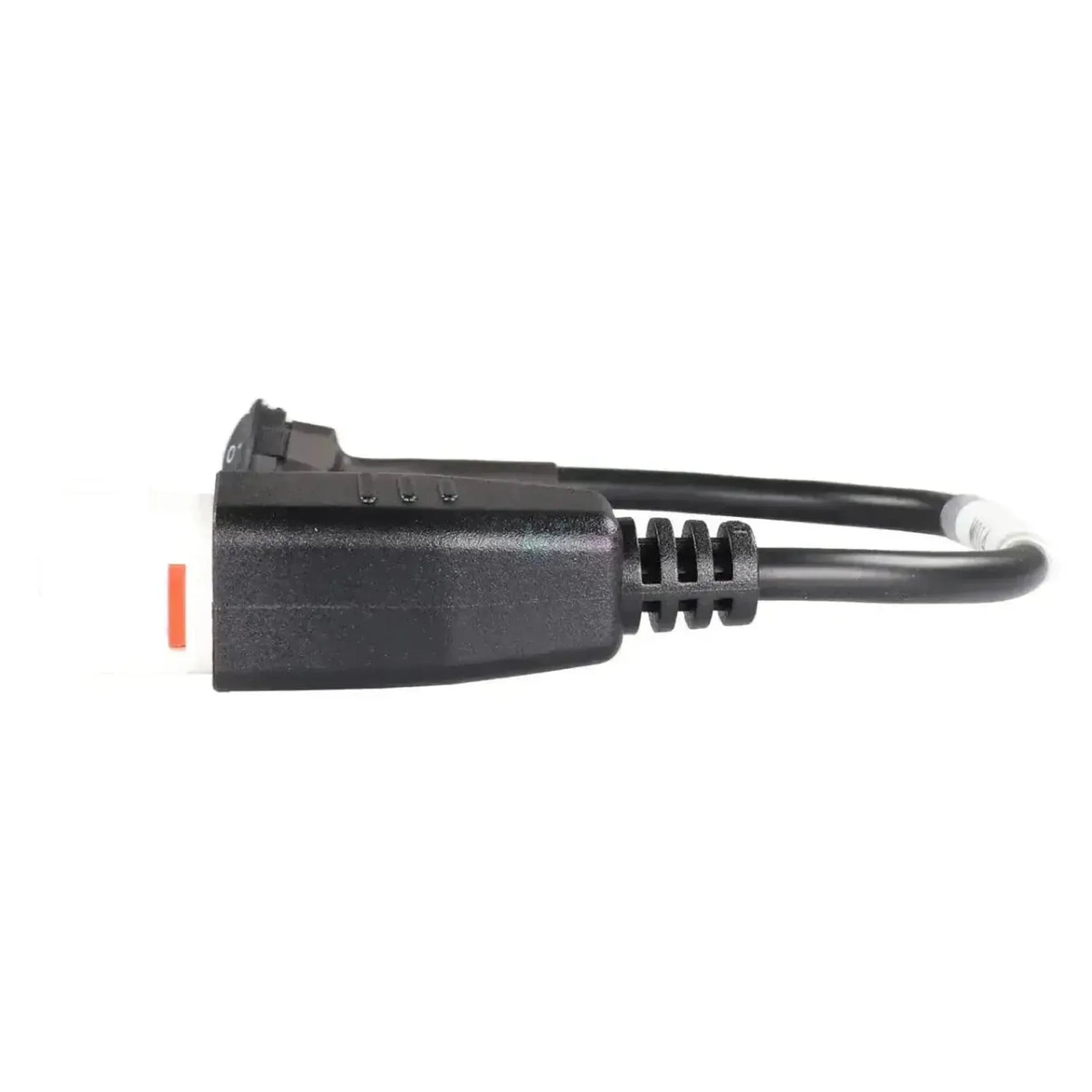

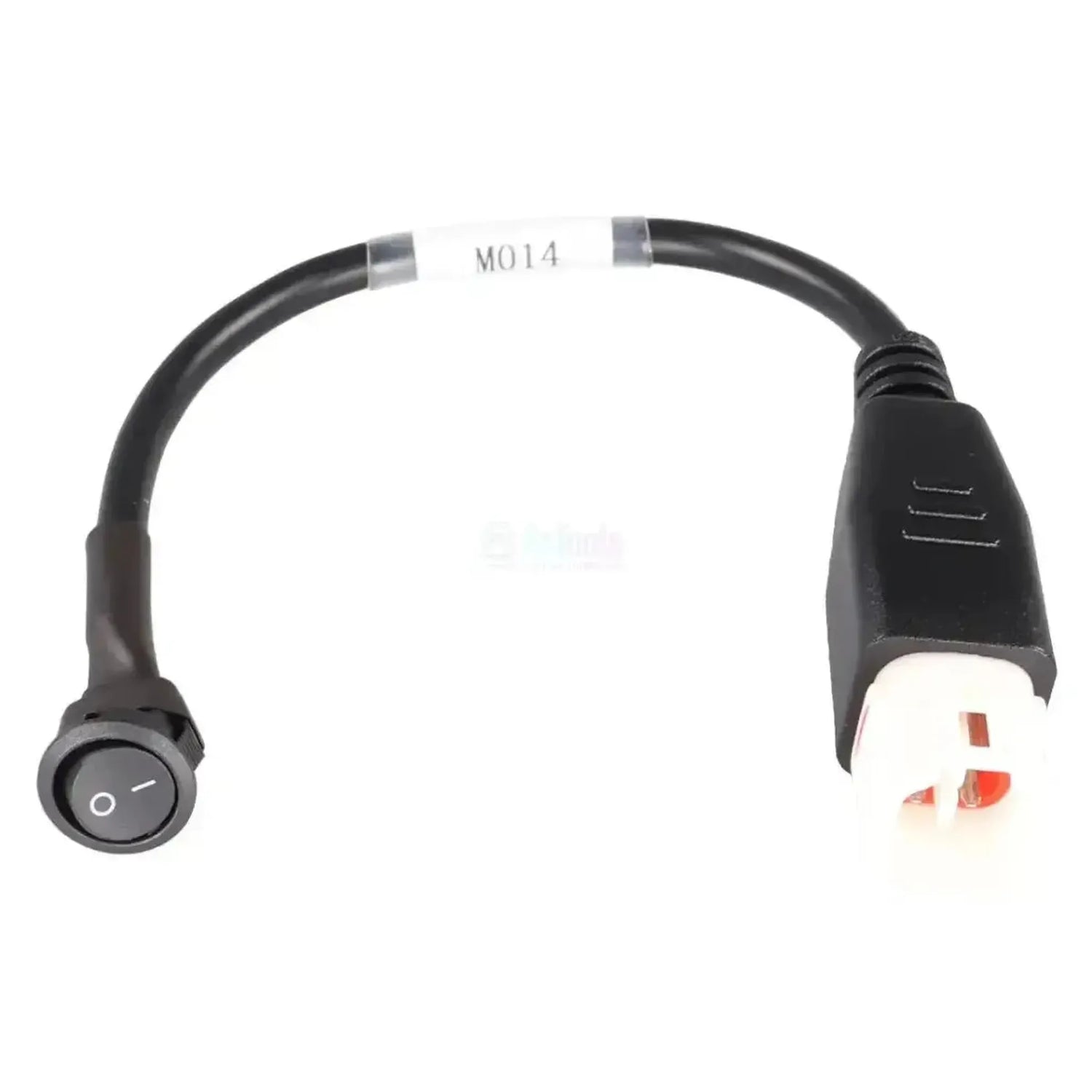

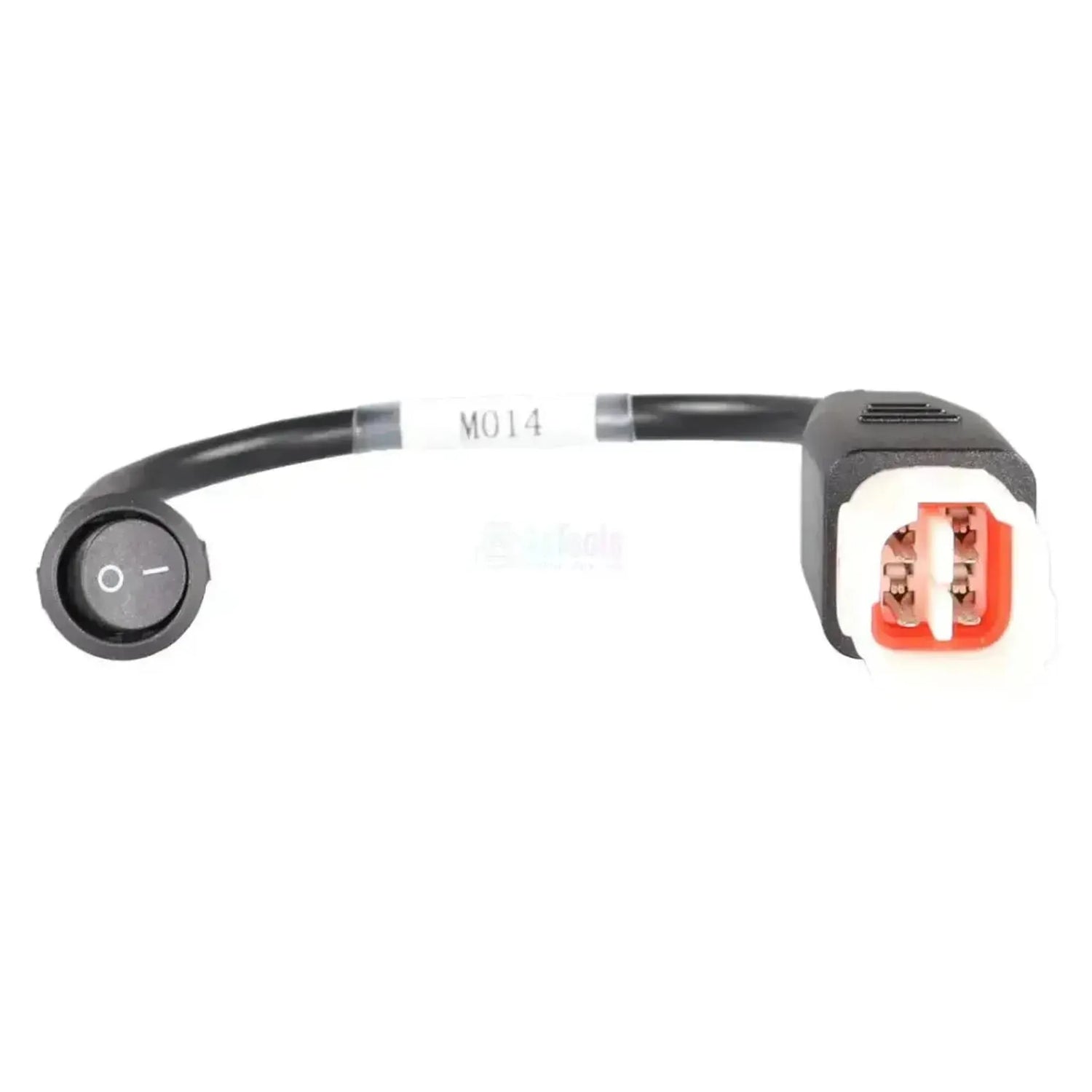

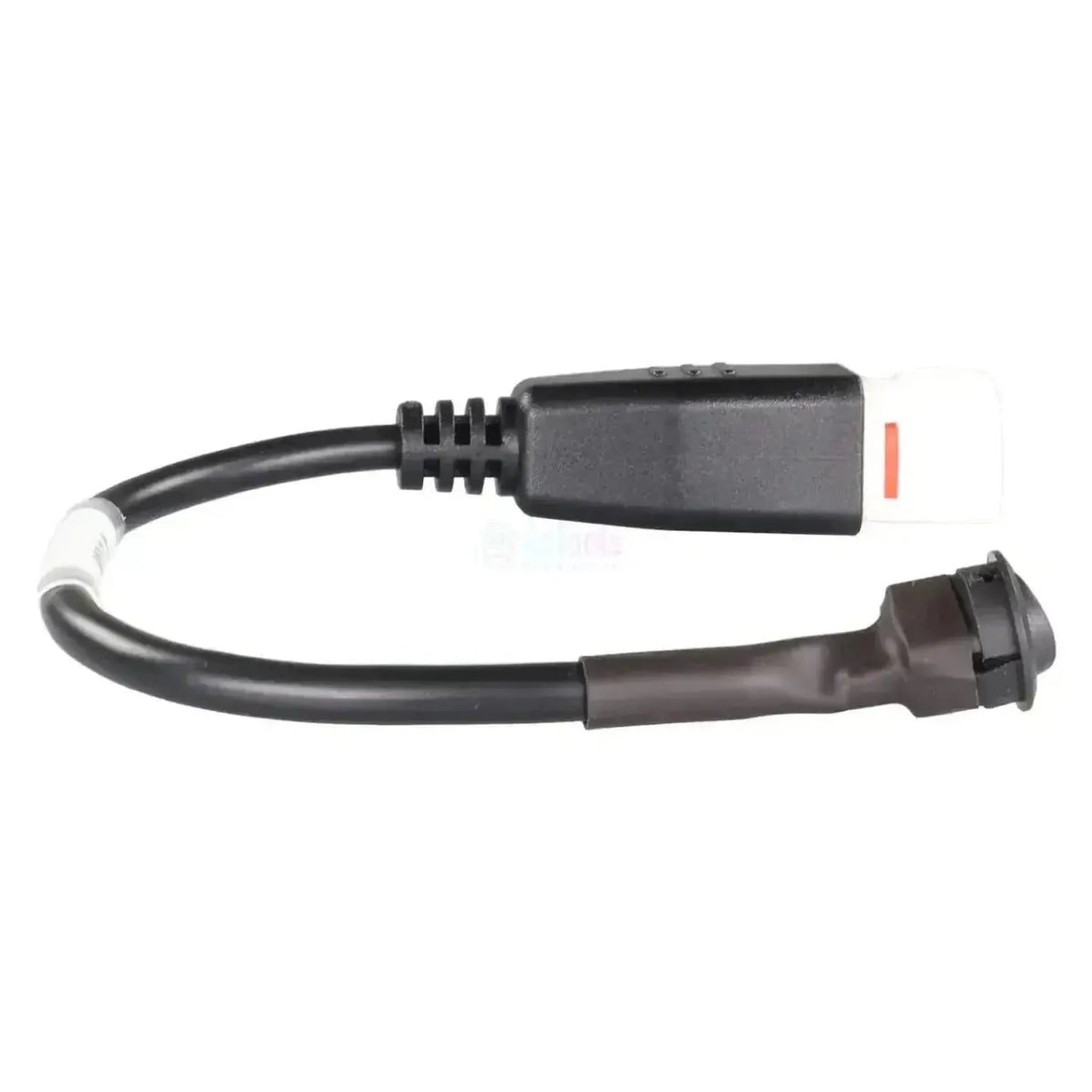

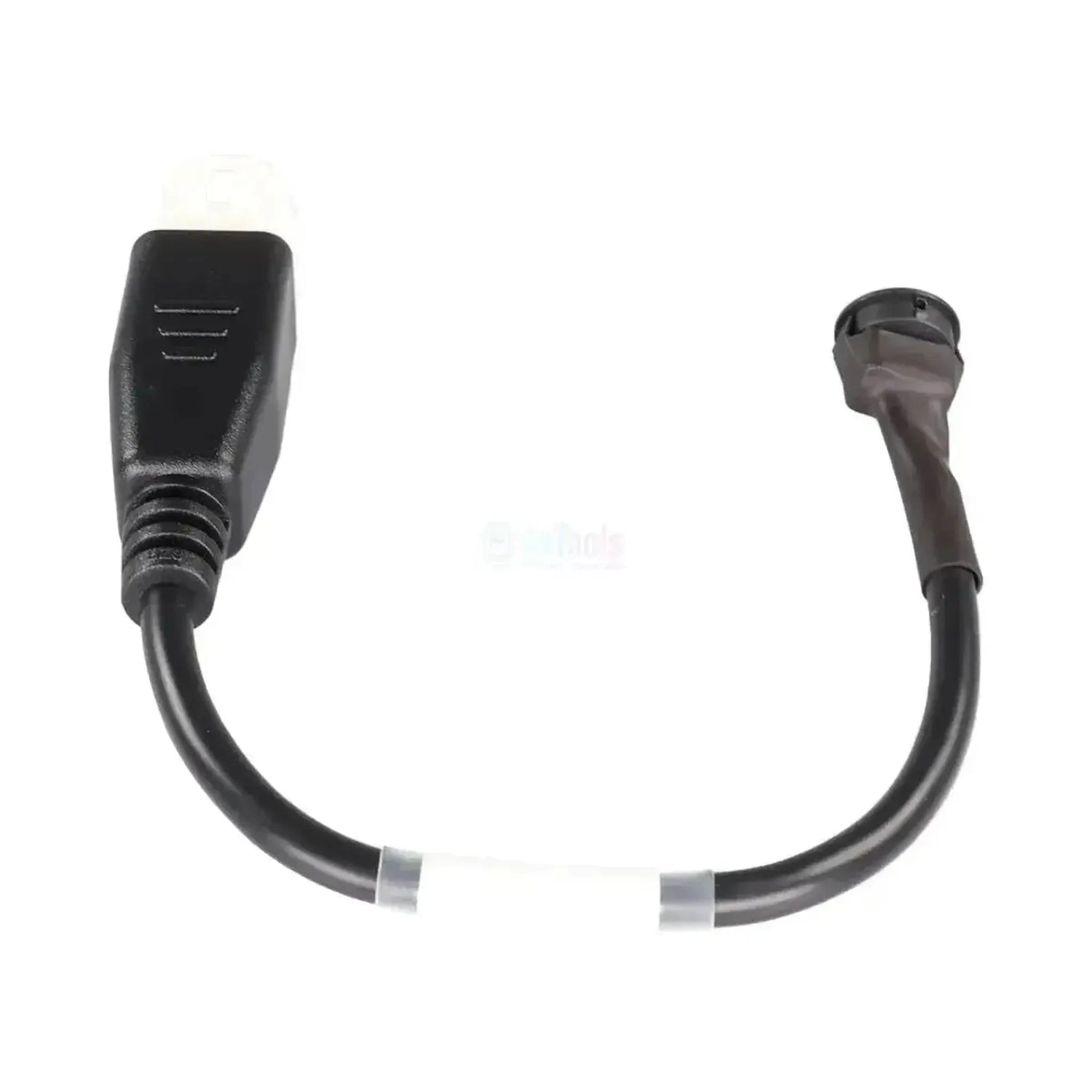

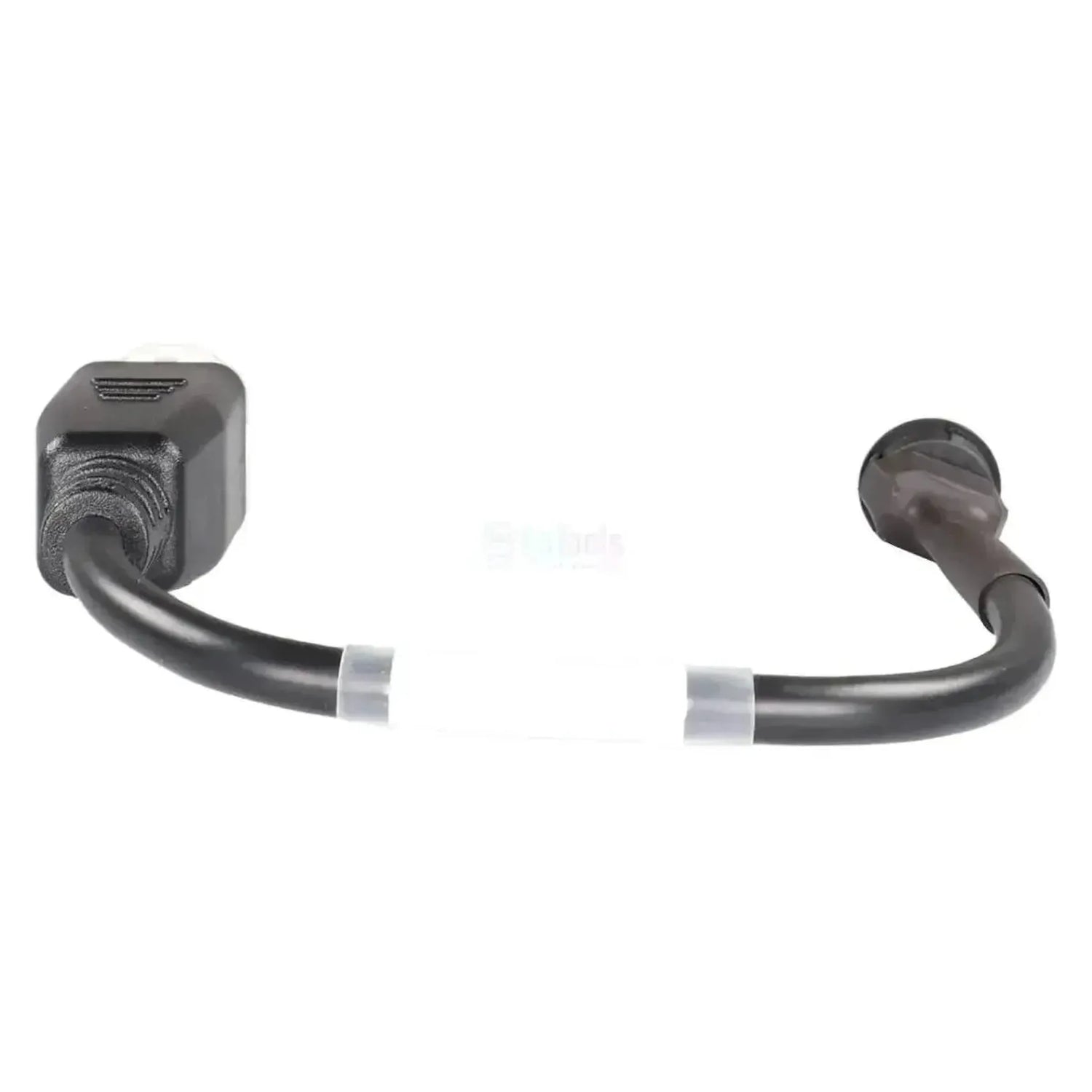

OBDSTAR M014 se připojí k bílému 4-pinovému diagnostickému konektoru Suzuki a v kabelu má přepínač. Druhý konec připojte k hlavnímu kabelu vašeho zařízení OBDSTAR.

Pomocí přepínače nastavíte motocykl do dealerského režimu. V tomto režimu přístrojová deska zobrazuje chybové kódy FI vstřikování. Při vypnutém přepínači čtete pomocí zařízení řízení motoru. Kabel pouze fyzicky převádí připojení. Zařízení samo musí podporovat diagnostiku Suzuki.

VÝHODY

✔Přepínač je součástí kabelu; samostatný most nebo drátek není potřeba.

✔V dealerském režimu odečtete kódy FI přímo na přístrojové desce.

✔Připojuje se k hlavnímu kabelu vašeho zařízení OBDSTAR pro motocykly.

✔Kabel pracuje pasivně: Nejsou potřeba žádný software ani žádná nastavení.

UPOZORNĚNÍ

✕Váš diagnostický přístroj musí podporovat diagnostiku Suzuki přes 4-pinový konektor; kabel neprovádí převod protokolů.

✕Jednoduchá čtečka kódů EOBD přes tento kabel nefunguje; čte pouze obecná data OBD2.

✕Pouze pro 4-pinový konektor; pro šedý 6-pinový konektor je určen M023.

✕Pokud je přepínač v nesprávné poloze, nezískáte požadovaný režim.

Použití a funkce

Kabel je určen pro dílny, které čtou motocykly Suzuki s bílým 4-pinovým konektorem.

Systémy, ke kterým se dostanete

Řízení motoru: Vstřikování a zapalování.
Přístrojová deska: Zobrazuje kódy FI v dealerském režimu.

Co můžete dělat

Dealerský režim: Zapnutí a vypnutí přepínačem.
Kódy FI: Odečtení na přístrojové desce.
Chybové kódy: Čtení a mazání pomocí vašeho zařízení.
Živá data: Zobrazení aktuálních hodnot senzorů.

Způsob použití

Hledání konektoru: Najděte bílý 4-pinový diagnostický konektor.
Připojení: Zasuňte M014 do diagnostického konektoru.
Volba režimu: Přepínač nastavte do požadované polohy.
Připojení zařízení: Připojte hlavní kabel vašeho zařízení.
Čtení: Zapněte zapalování a odečtěte kódy.

Kompatibilní vozidla a použití

Rozhodující je bílý 4-pinový diagnostický konektor Suzuki. Konkrétní modely a roky výroby nejsou specifikovány; kabel je vhodný pro:

Suzuki:

Motocykly s 4-pinovým konektorem: Zkontrolujte konektor na motocyklu.

💡

Dobré vědět: Suzuki používá tři typy diagnostických konektorů: bílý 4pinový, šedý 6pinový a u modelů Euro 5 červený 6pinový konektor. Proto se nejdříve podívejte na barvu a počet pinů pod sedlem.

Obsah balení

1x OBDSTAR (M014) | Suzuki 4-pinová OBD – Dealer/Modus Switch redukční kabel | Motocykl

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: OBDSTAR
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: OBDSTAR
Zda kabel vyžaduje samostatné napájení, například přes svorky baterie. Pasivní kabel funguje bez něj.Nutné vlastní napájení: Ne

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 4pinový OBD
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2
Zda má kabel přepínač, například pro aktivaci dealerského režimu. U některých motocyklů je to nutné.Přepínač režimu: Ano
