OBDSTAR | SKU: T008

OBDSTAR (T008) | Mercedes-Benz ABS (204-chassis) – 15-kolíkový DB15 adaptér | Osobní vozidla

Name: OBDSTAR (T008) | Mercedes-Benz ABS (204-chassis) – 15-kolíkový DB15 adaptér | Osobní vozidla
Brand: OBDSTAR
SKU: T008
Price: 20.95 EUR
Availability: InStock

€20,95 včetně DPH

€17,31 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

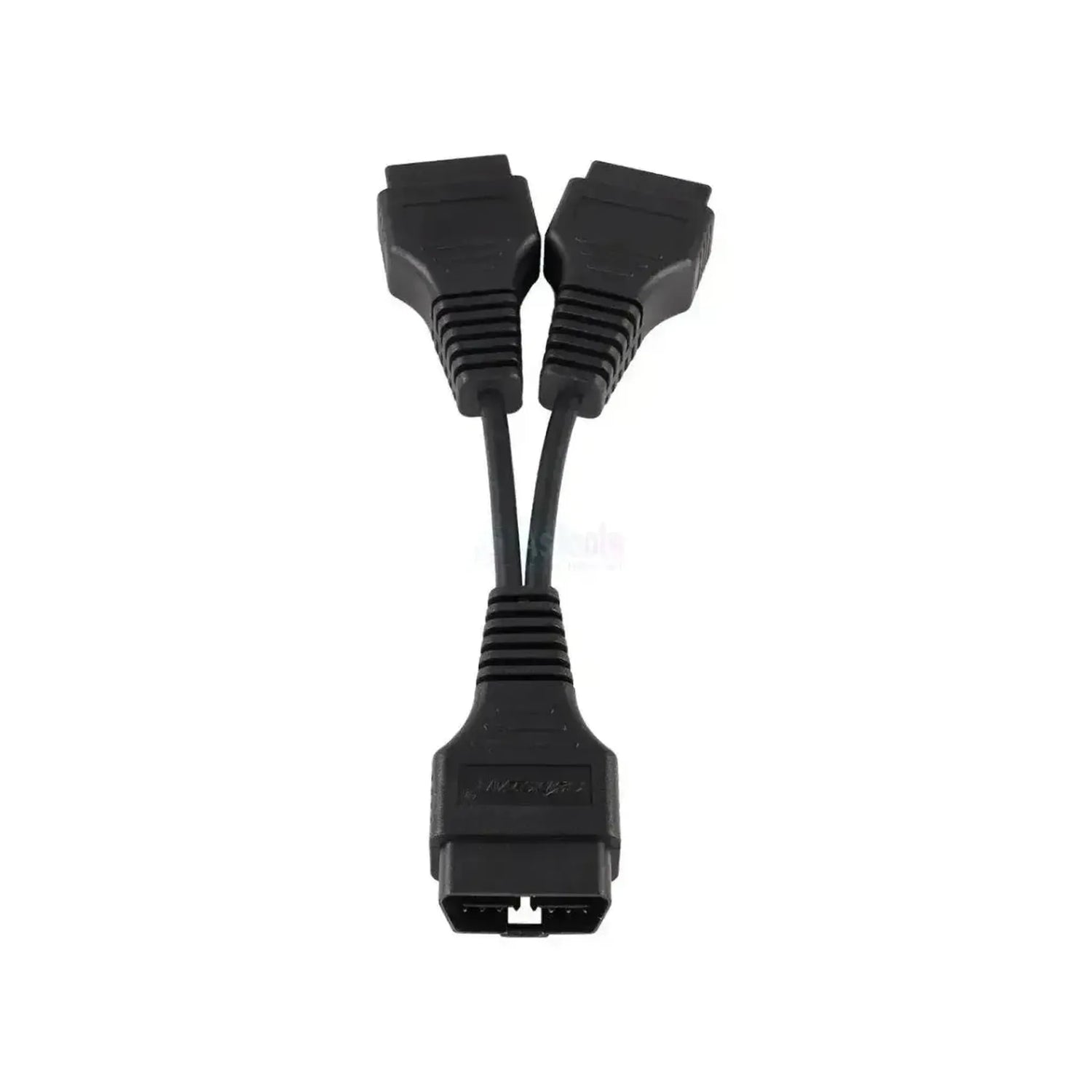

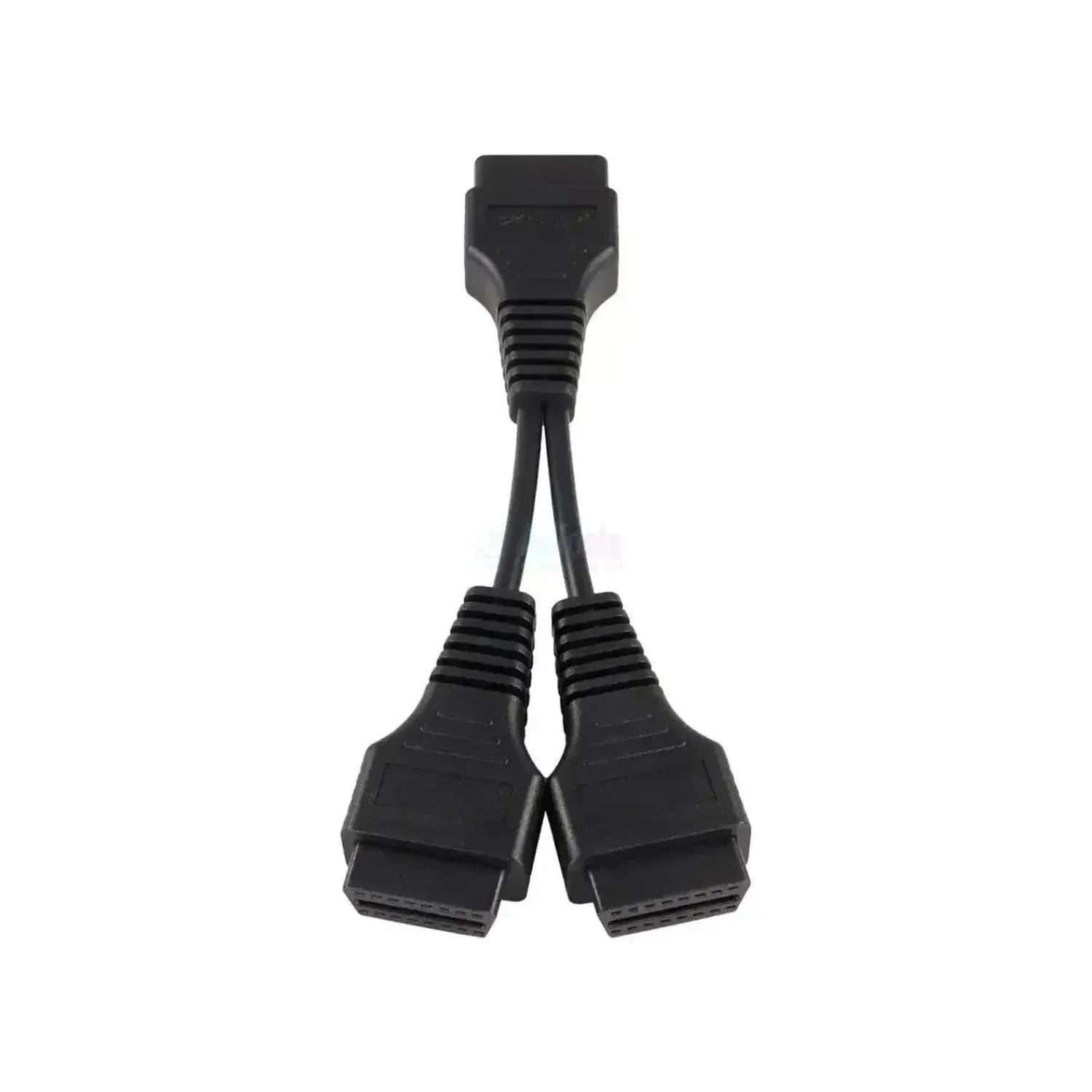

OBDSTAR T008 je přípojný kabel pro ABS modul Mercedes-Benzu řady 204 s 15-pinovým DB15 konektorem na straně přístroje. Kabel je proveden jako T-spojení: testovací platforma OBDSTAR a další diagnostický přístroj mohou být k systému připojeny současně.

ABS modul na třídě C W204 a jejích variantách je dostupný přes vlastní 15-pinové diagnostické rozhraní, které není standardně dostupné přes běžný OBD2 port. Kabel funguje jako pasivní dělič: signál je veden na dva výstupy, takže druhý přístroj získá přístup poté, co je modul prostřednictvím testovací platformy aktivován. Neobsahuje žádnou aktivní elektroniku. Kabel nefunguje samostatně a neposkytuje obecné čtení vozidla: je určen pro ABS modul na tomto podvozku a pracuje výhradně v kombinaci s testovací platformou OBDSTAR. Čtyři uvedené varianty karoserie jsou potvrzeny s roky výroby; co je u jednotlivých vozidel možné, závisí na software připojeného přístroje.

VÝHODY

✔Dva přístroje současně — T-struktura umožňuje současné připojení testovací platformy a dalšího diagnostického přístroje.

✔Přístup k ABS modulu — vlastní 15-pinové rozhraní podvozku 204 je dostupné, přestože není standardně přístupné přes běžný OBD2 port.

✔Pasivní konstrukce — bez aktivní elektroniky probíhá přenos signálu přímo, bez ztrát konverzí.

✔Čtyři potvrzené varianty karoserie — sedan, kupé, kombi a třída GLK jsou uvedeny s konkrétními roky výroby.

POZNÁMKY

✕Pouze OBDSTAR zařízení — kabel není použitelný s čtecími zařízeními nebo programátory jiných značek.

✕Bez dalšího pokrytí — kabel vytváří spojení; samotné ABS procedury pocházejí ze softwaru připojeného přístroje.

✕Vázán na podvozek — kabel je určen pro podvozek Mercedes-Benzu 204; ostatní řady podvozků nebo výrobci nejsou zahrnuty.

✕Nikdy samostatně — bez testovací platformy OBDSTAR není kabel použitelným připojovacím prostředkem.

Použití a funkčnosti

V kombinaci s čtecími zařízeními nebo programátory OBDSTAR kabel podporuje následující práce na podvozku 204.

Řídící jednotky, kterých dosáhnete

ABS modul (podvozek 204): Přístupný přes vlastní 15-pinové diagnostické rozhraní místo běžného OBD2 portu.
Žádné další systémy vozidla: Kabel je zaměřen na ABS rozhraní tohoto podvozku a neodemyká žádné další řídicí jednotky.

Co můžete dělat

Přístup k ABS modulu přes DB15: Čtení chybových kódů a provádění diagnostiky na ABS modulu podvozku 204.
Paralelní připojení: Současné připojení testovací platformy a dalšího diagnostického přístroje k modulu.
Přenos signálu po aktivaci: Umožnit druhému přístroji sledovat po aktivaci modulu prostřednictvím testovací platformy.
Práce mimo standardní diagnostický port: Používání ABS rozhraní, které se nenachází na běžné OBD2 lokaci.
Upozornění: Kabel sám neprovádí žádné procedury a vždy vyžaduje použití v kombinaci s testovací platformou OBDSTAR.

Kompatibilní vozidla a použití

Rozhodující je podvozek 204 s odpovídajícím ABS diagnostickým rozhraním, ne název modelu třídy C. Níže uvedené varianty karoserie jsou potvrzeny jako kompatibilní. Pozdější třídy C na jiném podvozku nejsou v rozsahu aplikace.

Mercedes-Benz:

Třída C (W204): (2007–2014)
Třída C Kupé (C204): (2011–2015)
Třída C Kombi (S204): (2007–2014)
Třída GLK (X204): (2008–2015)

💡

Dobré vědět: Diagnostický konektor pro ABS systém na podvozku 204 se nenachází na standardní OBD2 lokaci, ale je dostupný přes elektroinstalaci samotného ABS modulu. Před objednávkou ověřte označení podvozku a rok výroby vozidla.

Obsah balení

1x OBDSTAR (T008) | Mercedes-Benz ABS (podvozek 204) – 15-pinový DB15 přípojný kabel | Osobní automobil

Technické specifikace

Specifikace	Popis
Značka	OBDSTAR
Číslo artiklu	T008
Typ	Přípojný kabel
Použití	ABS diagnostika na Mercedes-Benzu podvozku 204 přes vlastní 15-pinové rozhraní
Přípojka na straně vozidla	Mercedes-Benz ABS (podvozek 204)

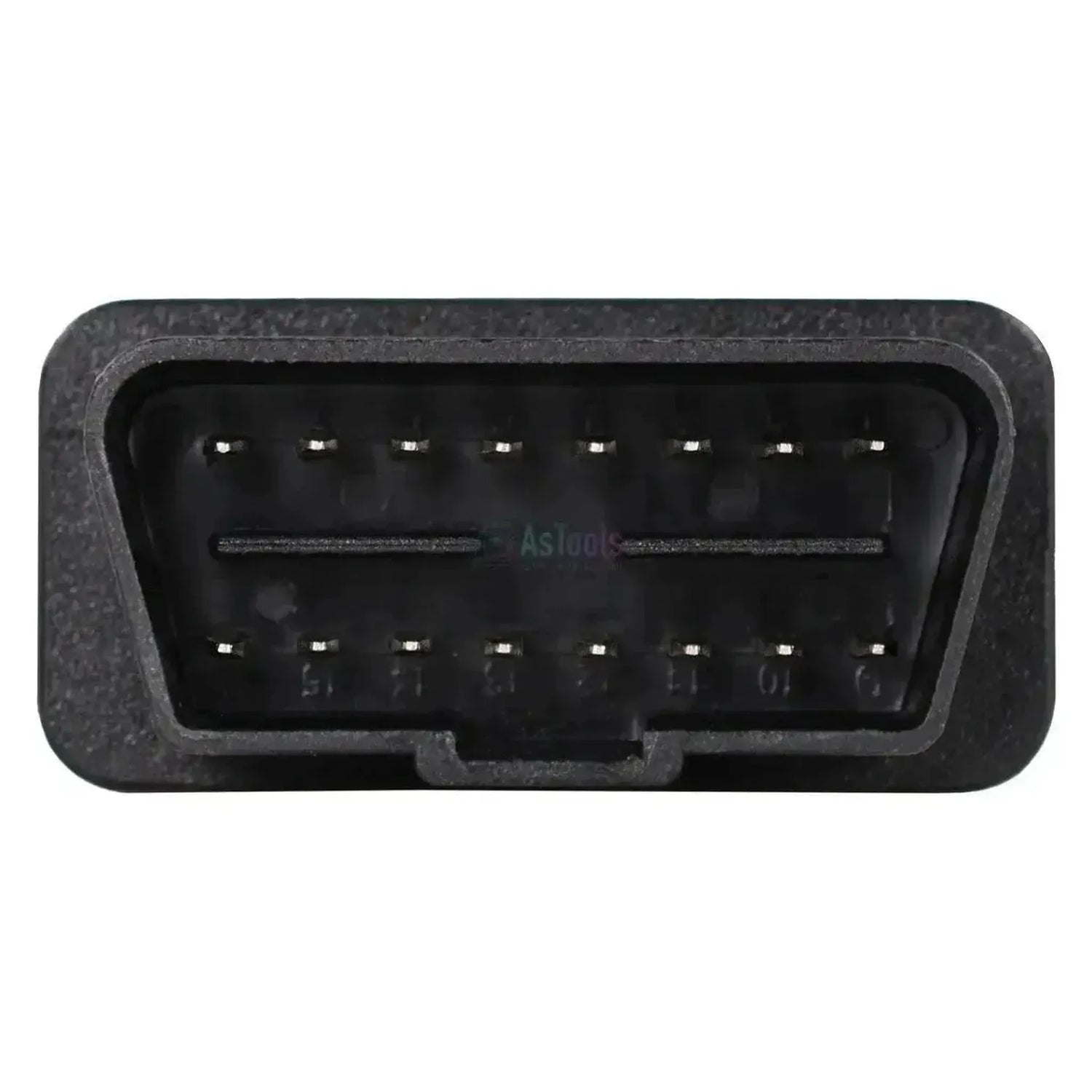

Konektor na straně přístroje	15-pinový konektor DB15
Řídicí jednotky	ABS modul podvozku 204
Segment	Osobní automobil
Podporované značky	Mercedes-Benz
Rozsah modelů	Mercedes-Benz podvozek 204, 2007–2015 (viz seznam modelů)
Vyžadováno k použití	Programátor OBDSTAR s rozhraním 15-pinový DB15, například DC706 s kitem MP001
Potřebné dodatečně	Testovací platforma OBDSTAR; případně další diagnostický přístroj pro druhé větví
Hmotnost	0,1 kg
