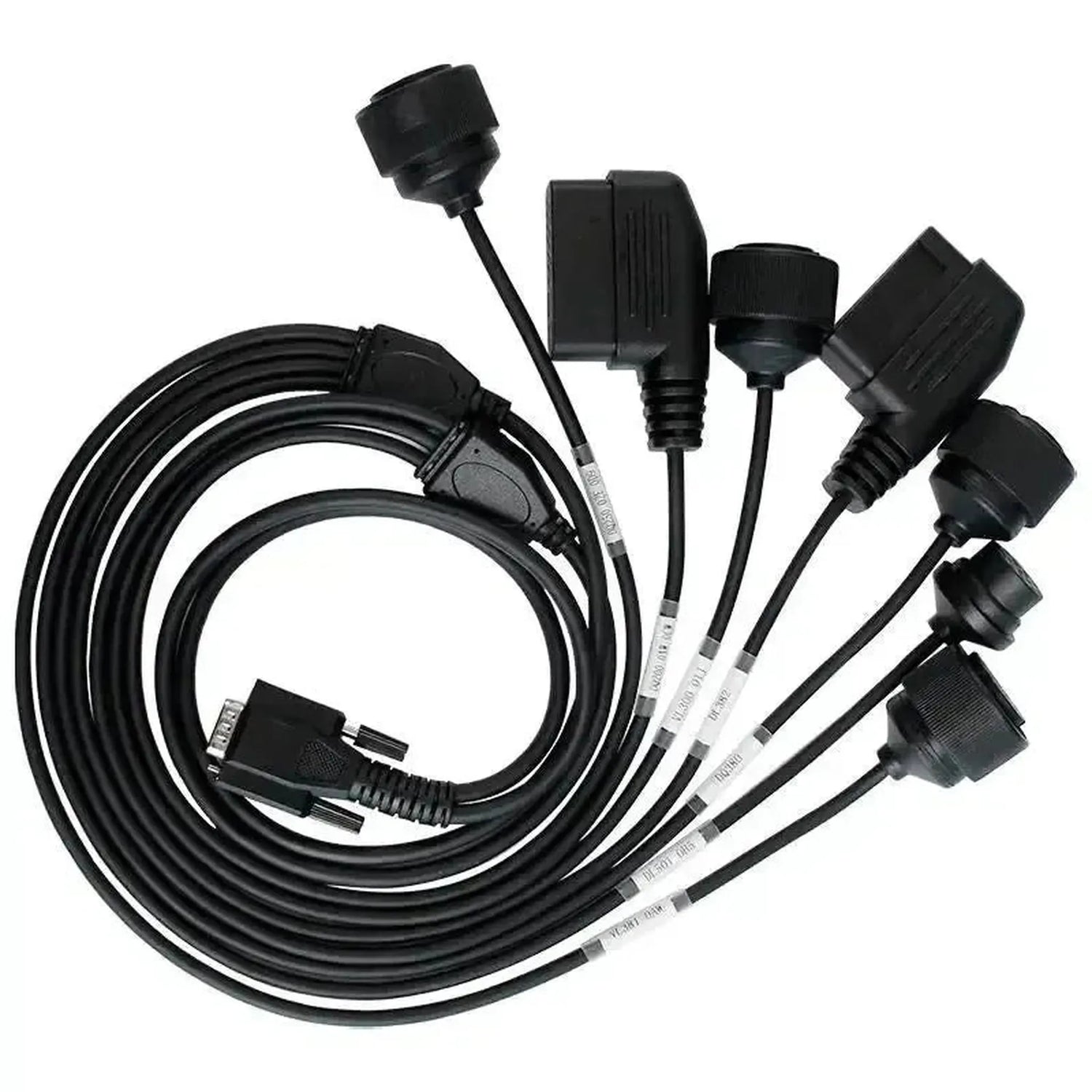

Sada OBDSTAR VAG (7in1 TCM) se skládá ze šesti samostatných adaptérových kabelů TCM-001A až TCM-006. Každý kabel má na straně vozidla konektor, který se napojuje na TCM konektor příslušné převodovky, a na straně přístroje vychází do 16kolíkového OBD2 konektoru (J1962) pro váš přístroj OBDSTAR. Na straně vozidla se připojení připojuje přímo na převodovku, nikoli na OBD2 port v kabině.
Sada pokrývá řídicí moduly převodovek DQ200, DQ250, DL501, Di382, DQ380/DQ381/DQ500 a VL381 s řídícími moduly TEMIC i BOSCH v rámci platformy VW. Tyto specifické konektory existují, protože se modul přistupuje přímo: přenos signálů probíhá přes původní rozřazení kolíků příslušné skříně TCM, mimo síť vozidla. Tento postup se nazývá bench připojení nebo přímé propojení TCM a funguje bez nutnosti napájení vozidla přes OBD2 port v kabině. Sada odemyká pouze zmíněné moduly řízení převodu. Řídicí moduly CONTINENTAL sem nepatří; ty jsou podporovány pouze prostřednictvím balíčku TCM-KIT 1. Co budete následně moci číst nebo zapisovat, určuje software vašeho přístroje OBDSTAR; samotné kabely nepřidávají žádné pokrytí vozidel.
VÝHODY
DŮLEŽITÁ UPOZORNĚNÍ
Aplikace a funkčnosti
Každý kabel ze sady propojuje TCM konektor jednoho typu převodovky s vaším přístrojem OBDSTAR.
Řídicí jednotky, které můžete dosáhnout
- Řídicí moduly TEMIC: Řídicí jednotky DQ200 (0AM/0CW), DQ250 (02E/0D9/CXX), DL501 (0B5), Di382 a VL381 (0AW) prostřednictvím kabelů TCM-001A, TCM-002A, TCM-003, TCM-004 a TCM-006.
- Řídicí moduly BOSCH: TCM DQ380/DQ381/DQ500 (0DE) pro těžší vozidla prostřednictvím kabelu TCM-005.
- Není zahrnuto: Řídicí moduly CONTINENTAL nejsou součástí těchto šesti kabelů.
Co lze dělat
- Čtení TCM: Software a údaje o kalibraci modulu řízení převodu získejte přes přímý TCM konektor do připojeného přístroje OBDSTAR.
- Programování TCM: Vrátit upravená nebo náhradní data softwaru pomocí rozřazení kolíků specifického konektoru převodovky.
- Přístup k suchým a mokrým DSG převodovkám: Připojte DQ200 se suchou spojkou a DQ250 s mokrou spojkou každou přes svůj vlastní kabel pro čtení a zápis.
- Přístup k podélně umístěným a těžším převodovkám: Připojte DL501 sedmistupňovou automatickou převodovku a DQ380/DQ381/DQ500 s mokrou spojkou pro vyšší kroutící moment přímo.
- Přístup k Di382 a VL381: Připojte řídicí moduly těchto dvou převodovek na programátor přes příslušný kabel ze sady.
- Upozornění: Které operace jsou pro každou převodovku možné, závisí na software a licenci vašeho přístroje OBDSTAR; kabely pouze vytvářejí připojení.
Kompatibilní vozidla a aplikace
Určující je typ převodovky s příslušným TCM konektorem, nikoli model. Sada je sestavena kolem níže uvedených převodovek; zmíněné modely jsou příklady platforem, na kterých se tyto převodovky vyskytují.
Volkswagen:

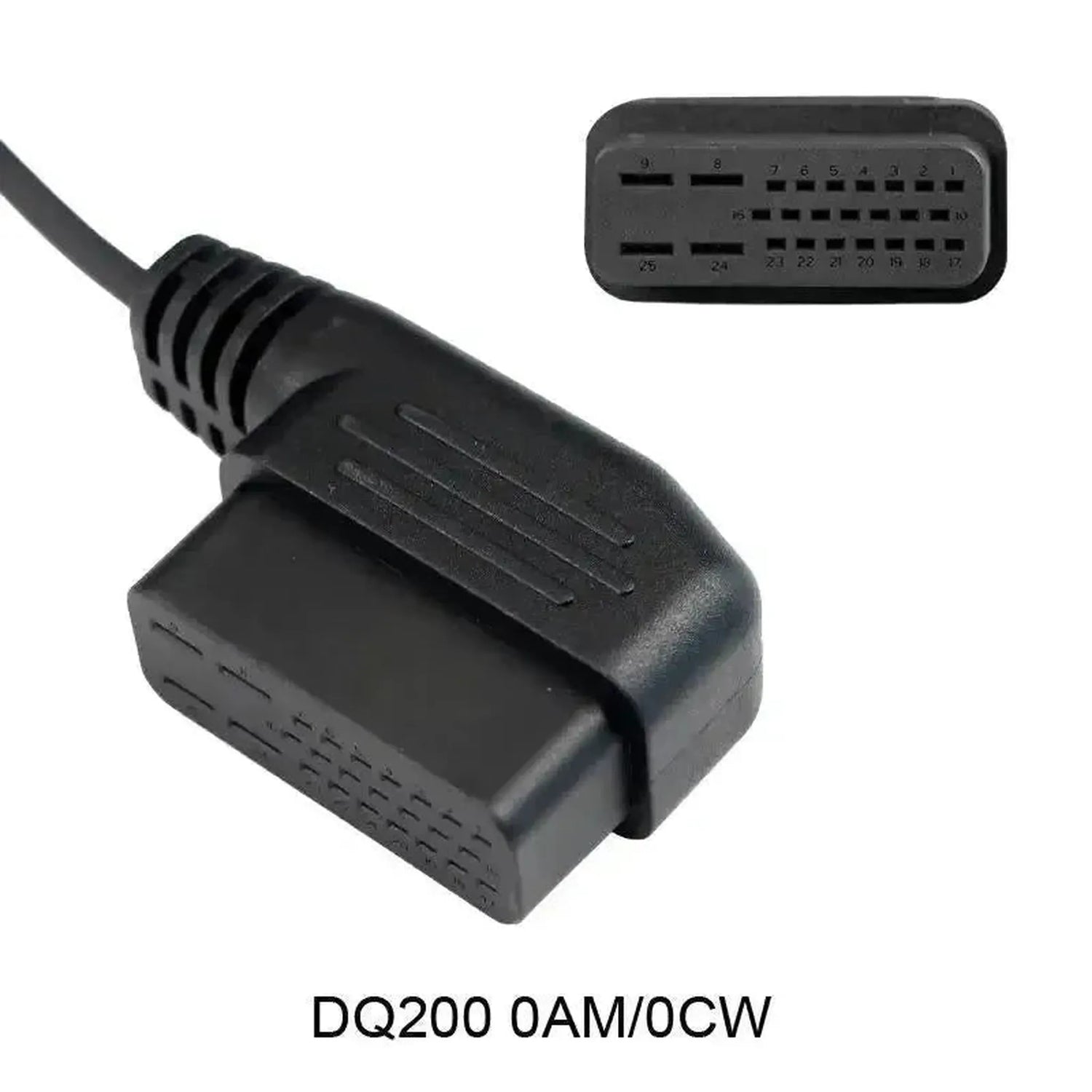

- DQ200 (0AM/0CW) — DSG 7stupňová suchá spojka: Platí pro modely s touto převodovkou, jako je Golf, Polo, A3 a podobné platformy

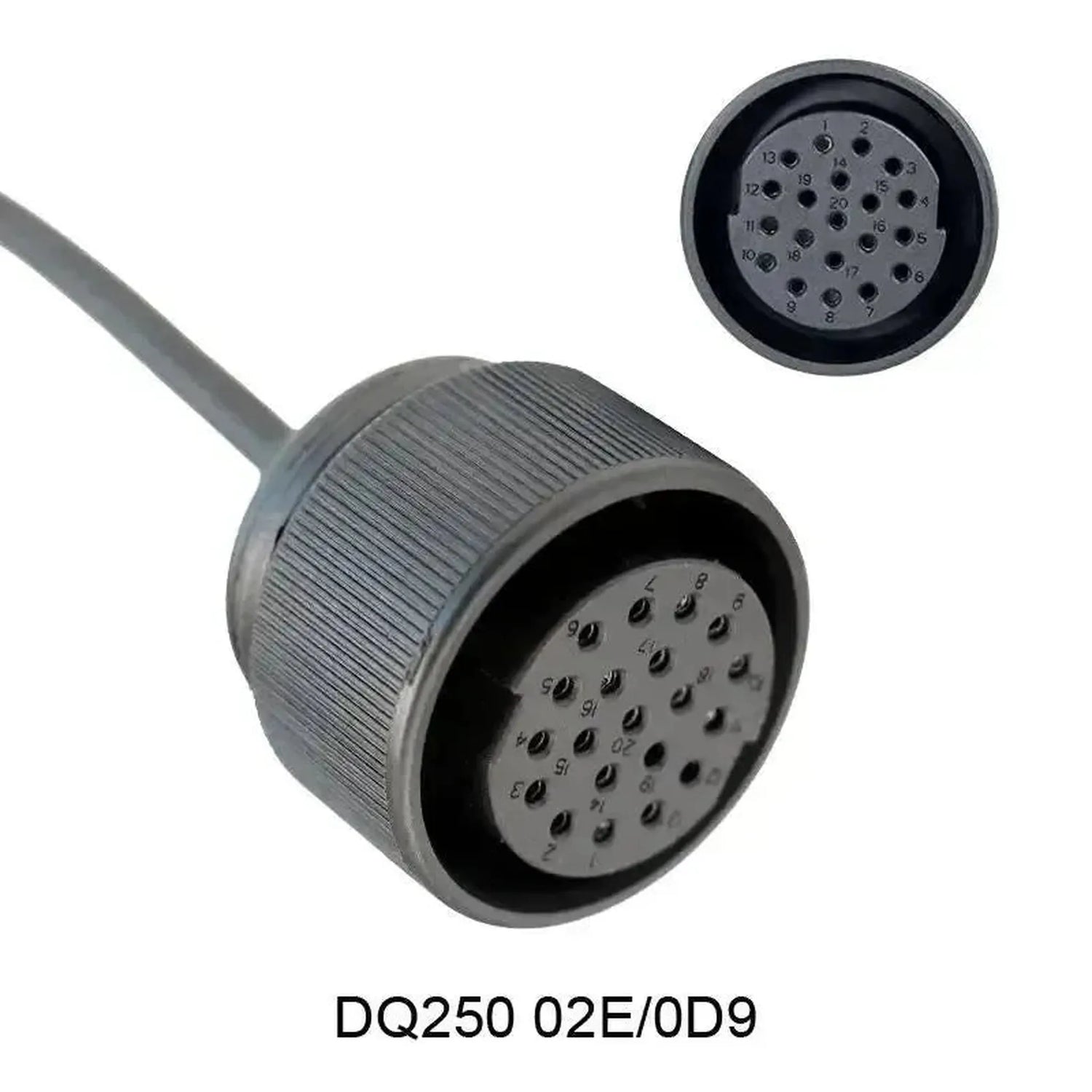

- DQ250 (02E/0D9/CXX) — DSG 6stupňová mokrá spojka: Platí pro modely s touto převodovkou, jako je Golf GTI, Tiguan a podobné platformy

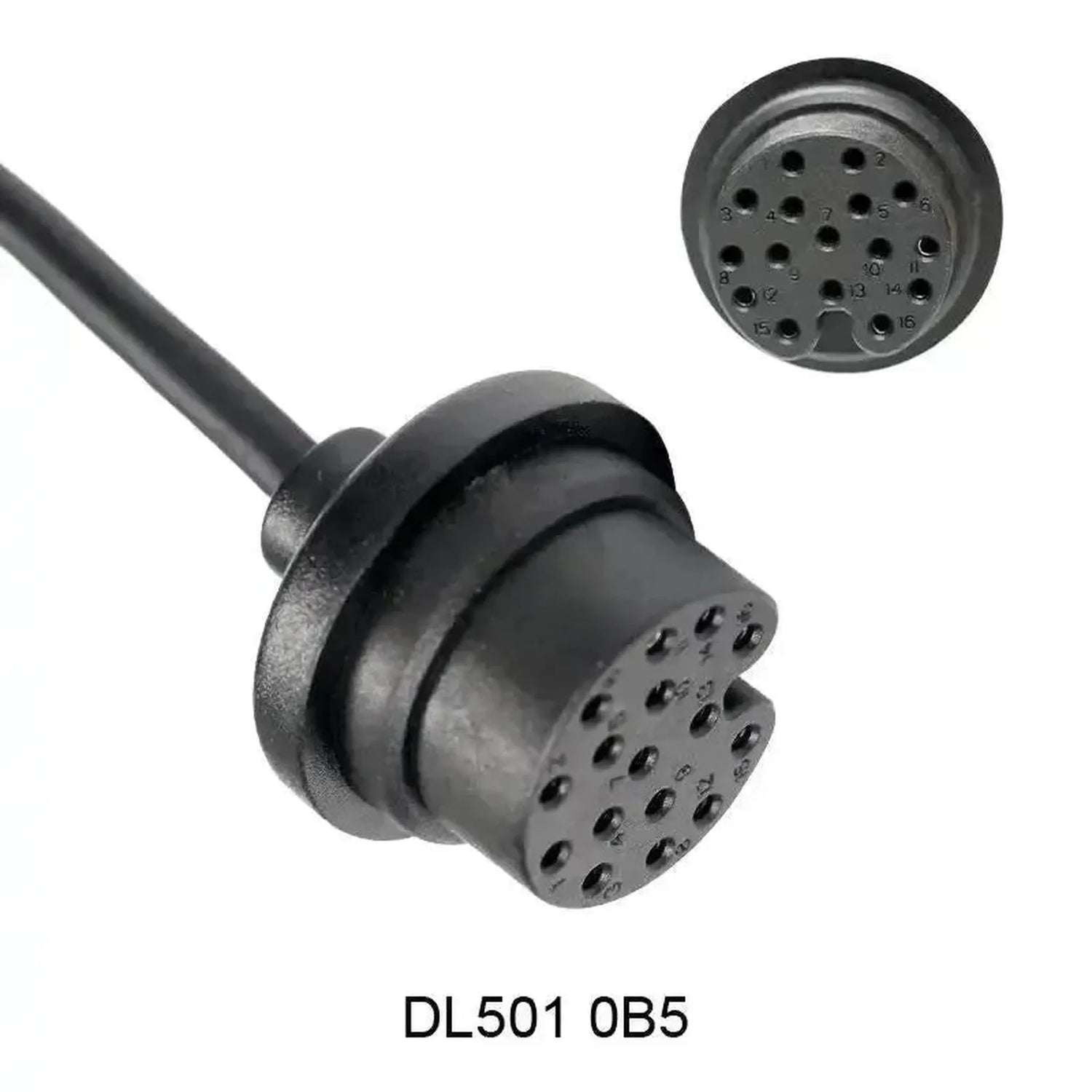

- DL501 (0B5) — S tronic 7stupňová: Platí pro modely Audi s podélným pohonem, jako je A4, A5 a Q5

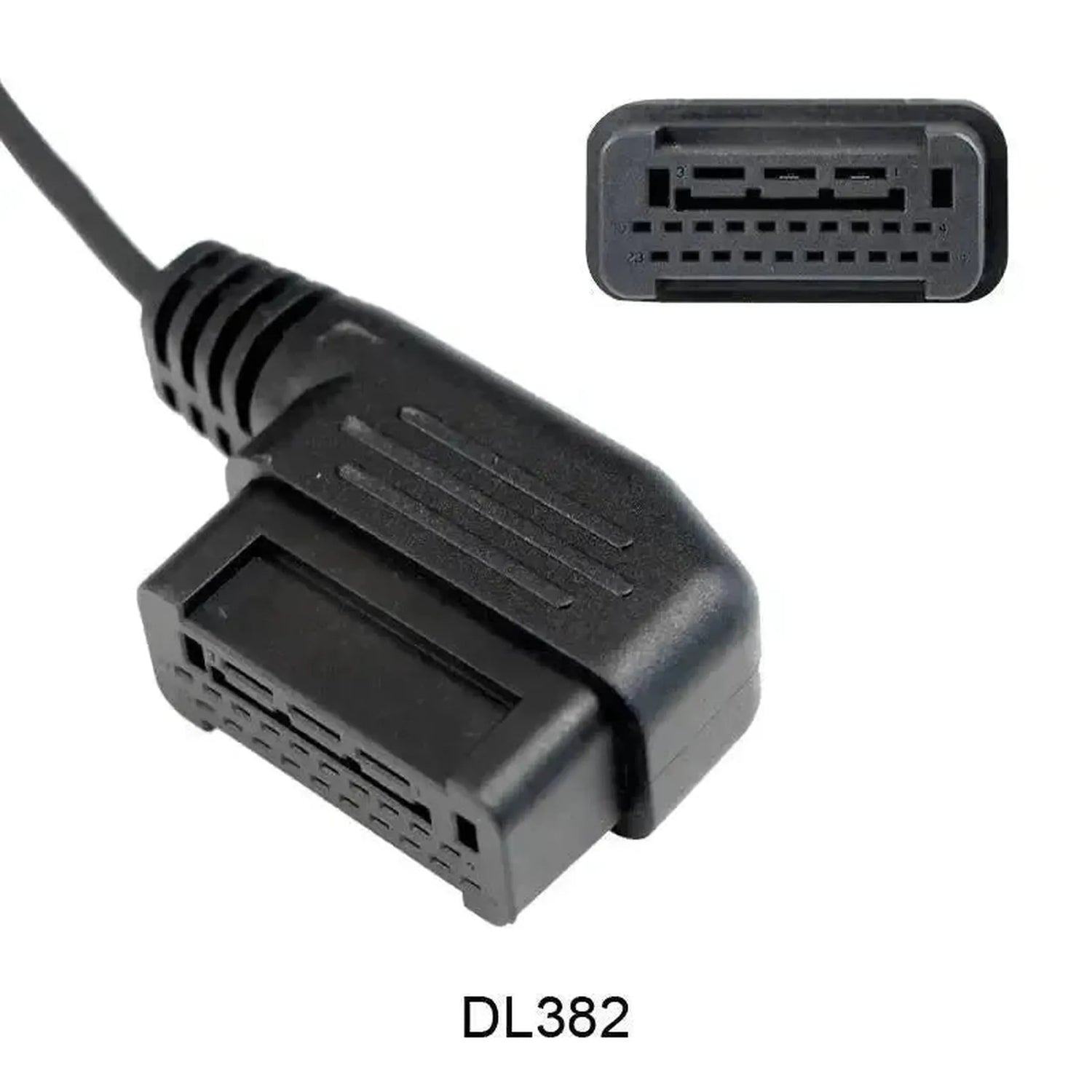

- Di382 — DSG automatická převodovka: Platí pro modely VW vybavené převodovkou Di382

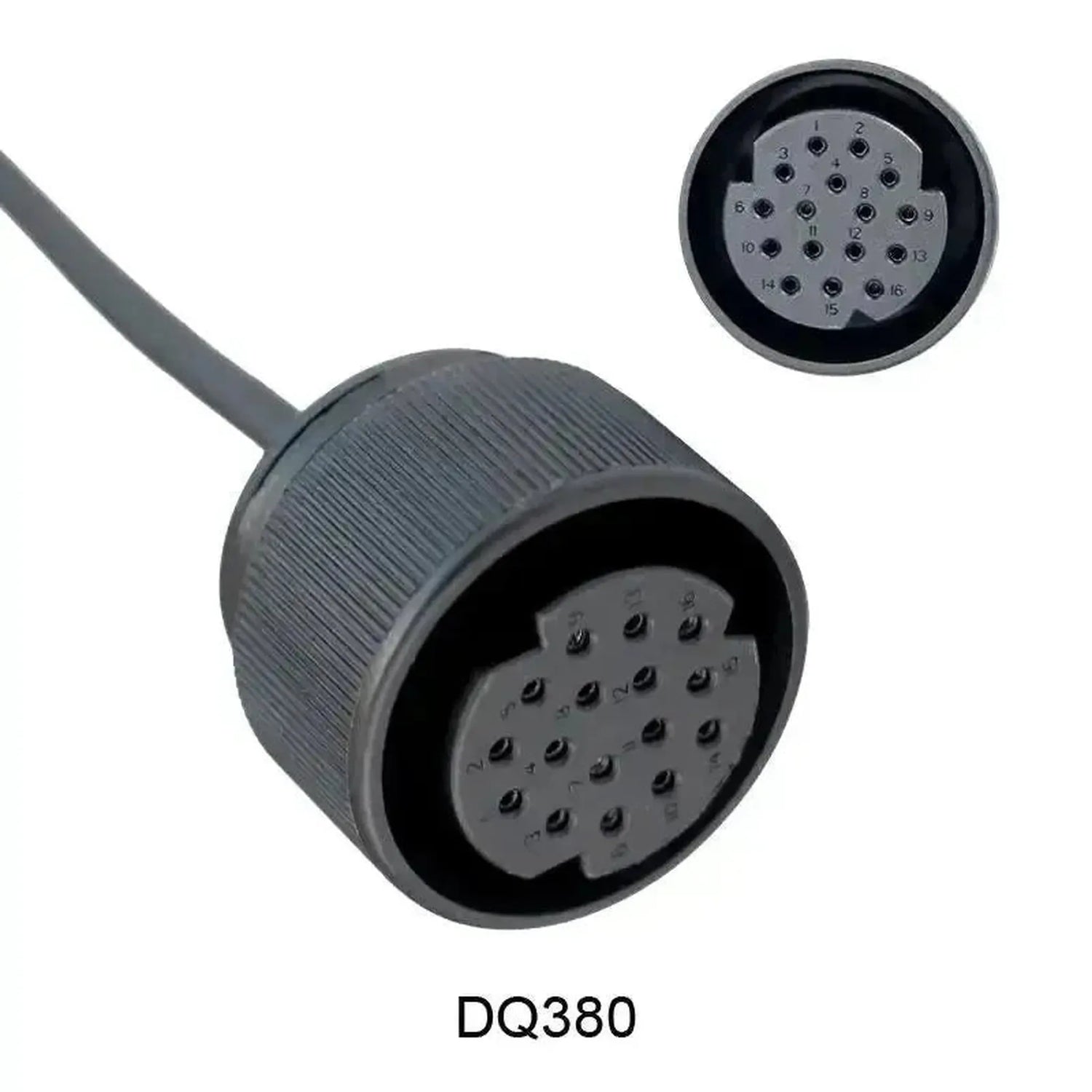

- DQ380/DQ381/DQ500 (0DE) — DSG 7stupňová mokrá spojka (vysoký kroutící moment): Platí pro modely, jako je Tiguan, Touareg, Transporter a podobné těžší platformy

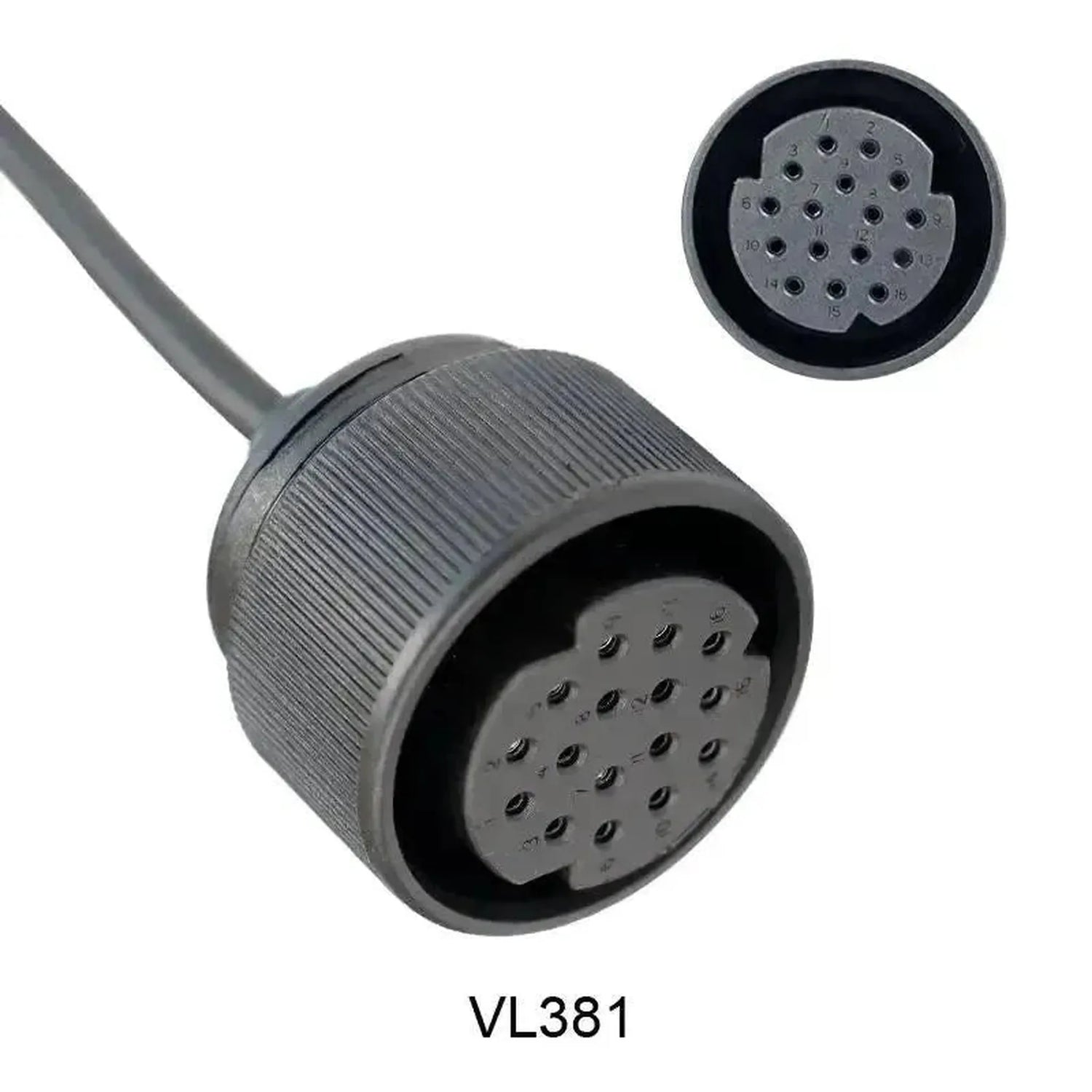

- VL381 (0AW) — 8stupňová automatická převodovka: Platí pro modely VW vybavené převodovkou VL381
Obsah balení
- 1x Adaptérový kabel OBDSTAR VAG (7in1 TCM) | Auto, skládající se ze šesti adaptérových kabelů TCM-001A až TCM-006
Technické specifikace
| Specifikace | Popis |
|---|---|
| Značka | OBDSTAR |
| Číslo artiklu | VW 7in1 TCM KIT |
| Typ | Adaptérový kabel |
| Použití | Přímé připojení TCM k převodovkám VW pro čtení a programování |
| Konektor na straně vozidla | VAG (7in1 TCM) |
| Konektor na straně přístroje | 16kolíkový konektor OBD2 (J1962) |
| Řídicí jednotky | Moduly řízení převodovky (TCM) TEMIC a BOSCH |
| Segment | Automobil |
| Podporované značky | Volkswagen |
| Rozsah modelů | Modely s převodovkami DQ200, DQ250, DL501, Di382, DQ380/DQ381/DQ500 nebo VL381 |
| Potřebné k používání | Čtecí nebo programovací přístroj OBDSTAR se 16kolíkovým vstupem OBD2 |
| Hmotnost | 0,74 kg |
