OBDSTAR | SKU: M018A

OBDSTAR (M018A) | Yamaha 3+3+4-pinový OBD – 16-pinový OBD2 Adaptér | Motocykl

Name: OBDSTAR (M018A) | Yamaha 3+3+4-pinový OBD – 16-pinový OBD2 Adaptér | Motocykl
Brand: OBDSTAR
SKU: M018A
Price: 27.95 EUR
Availability: InStock

€27,95 včetně DPH

€23,10 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

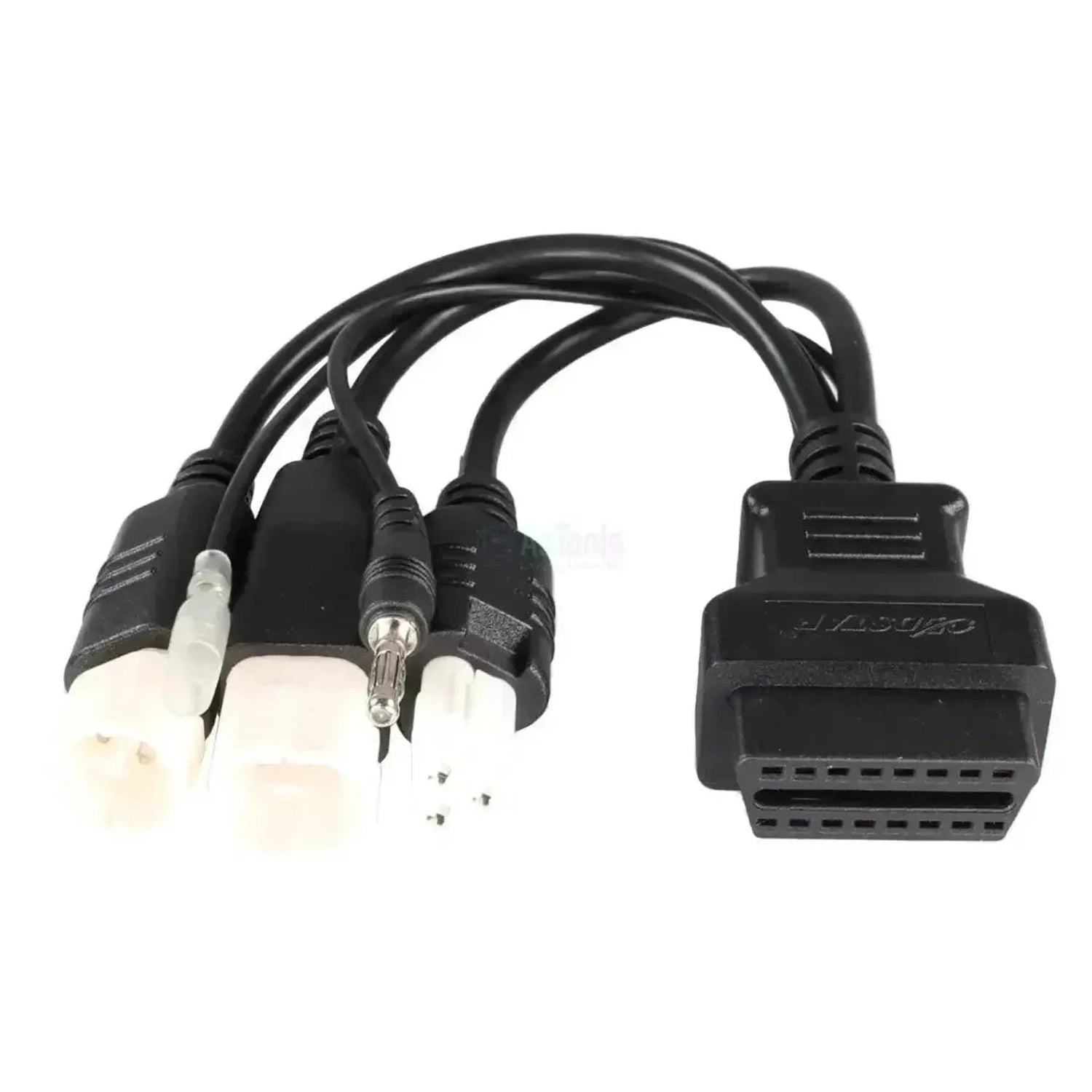

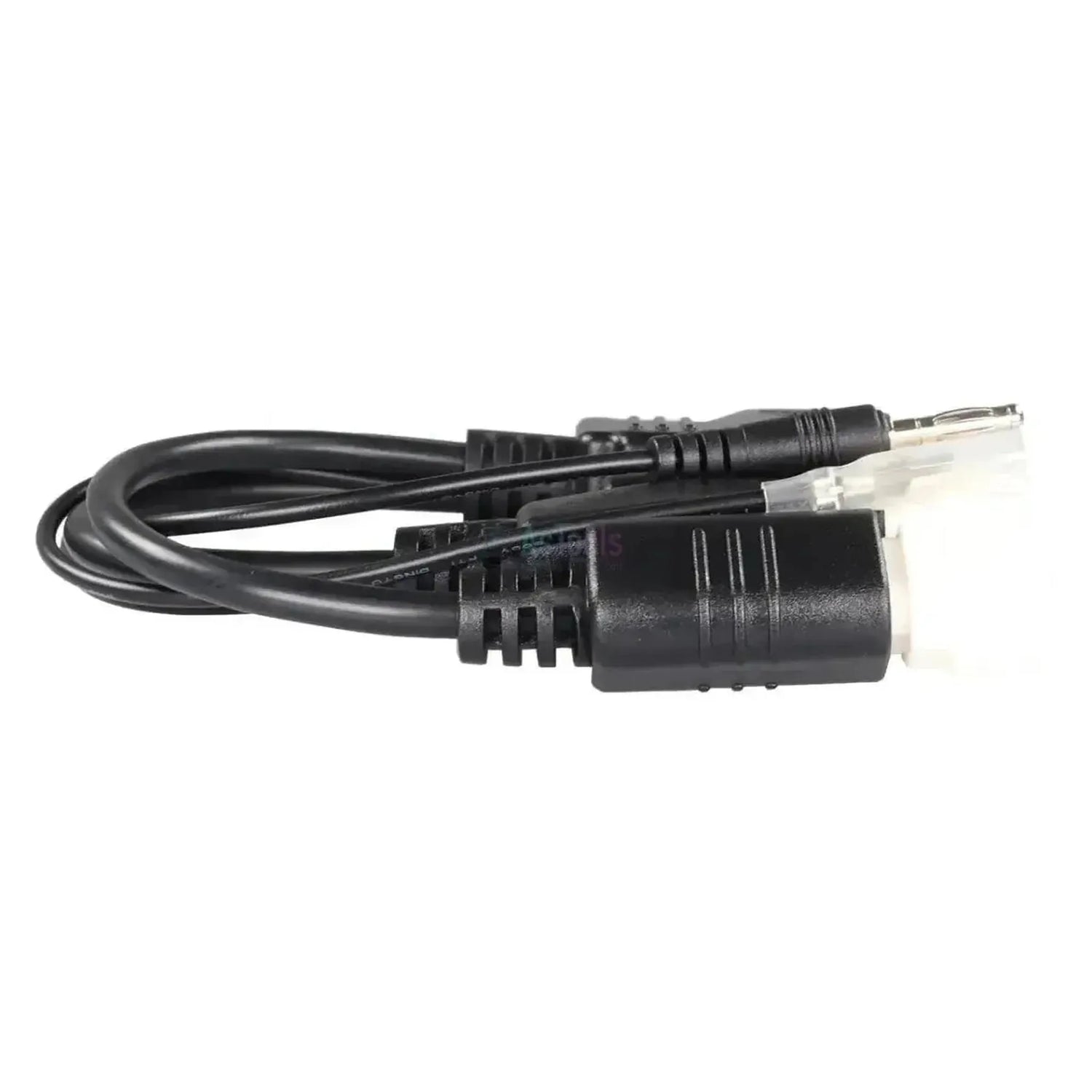

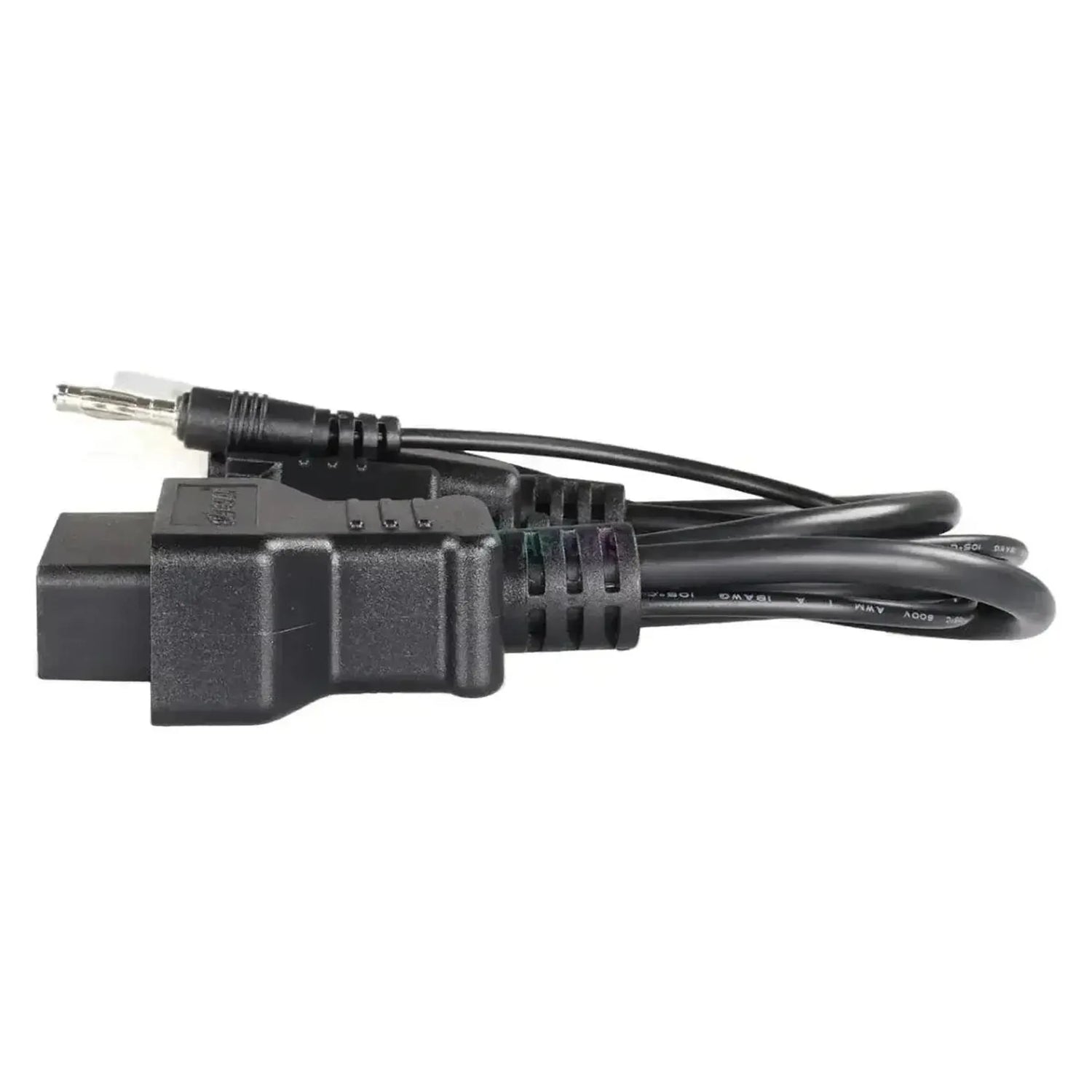

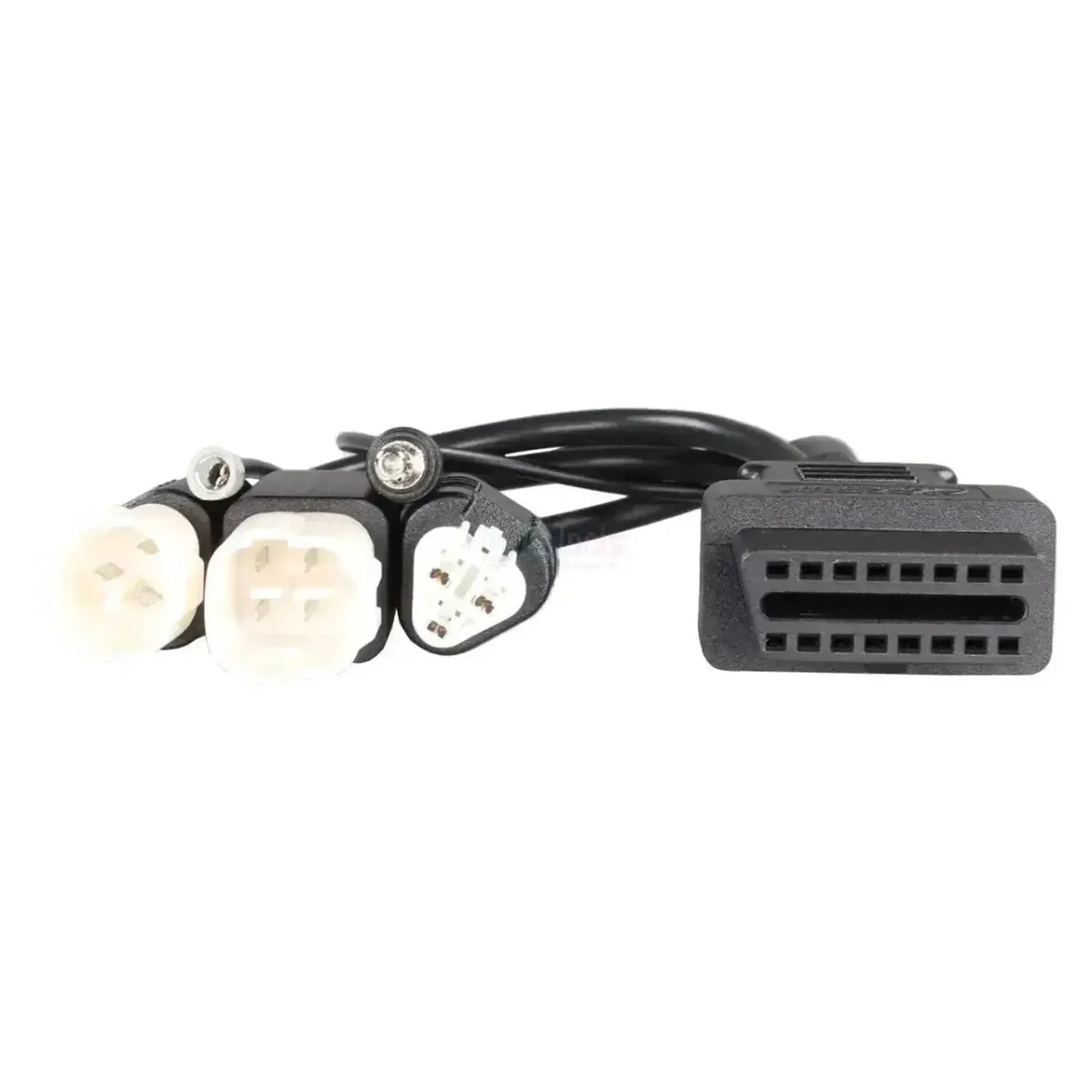

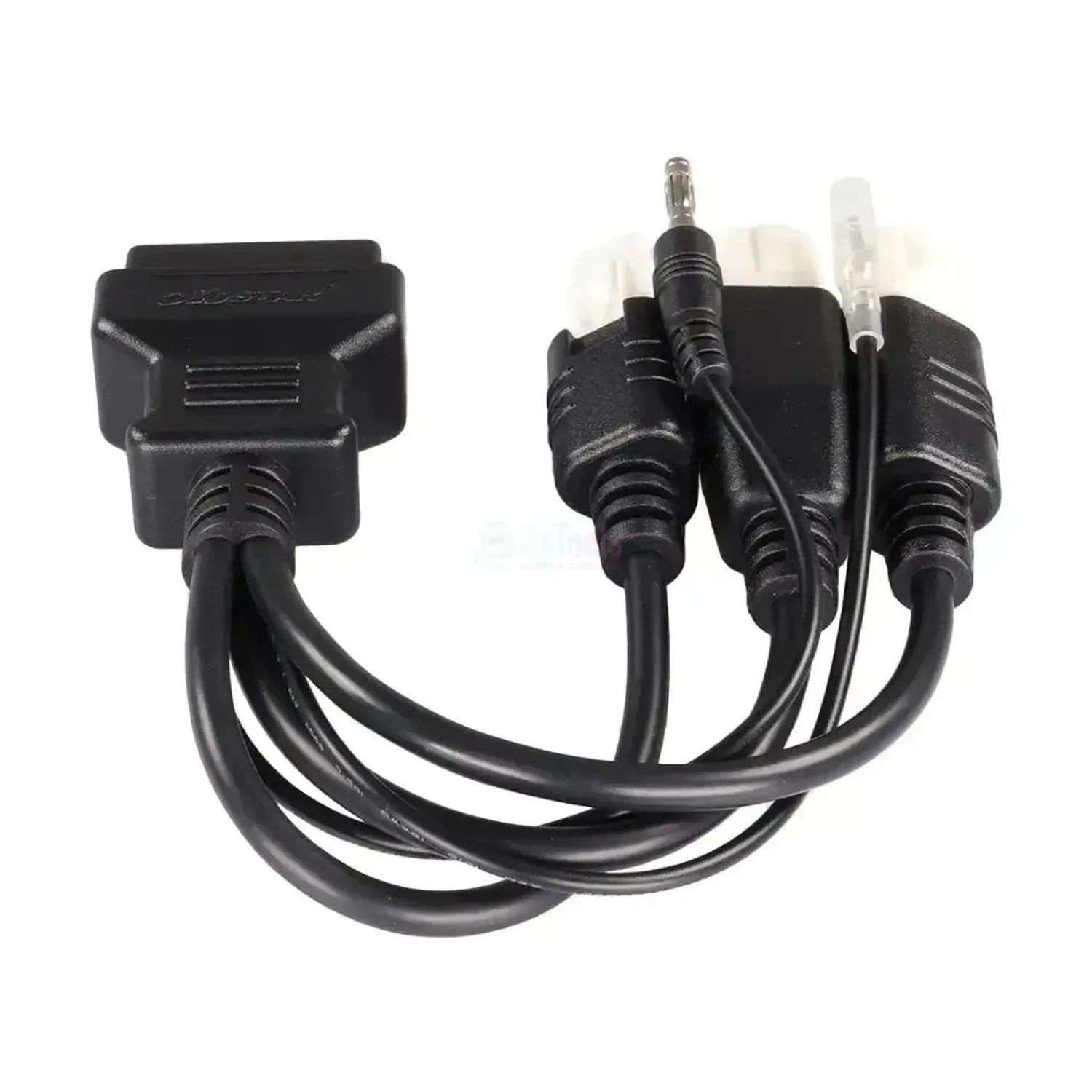

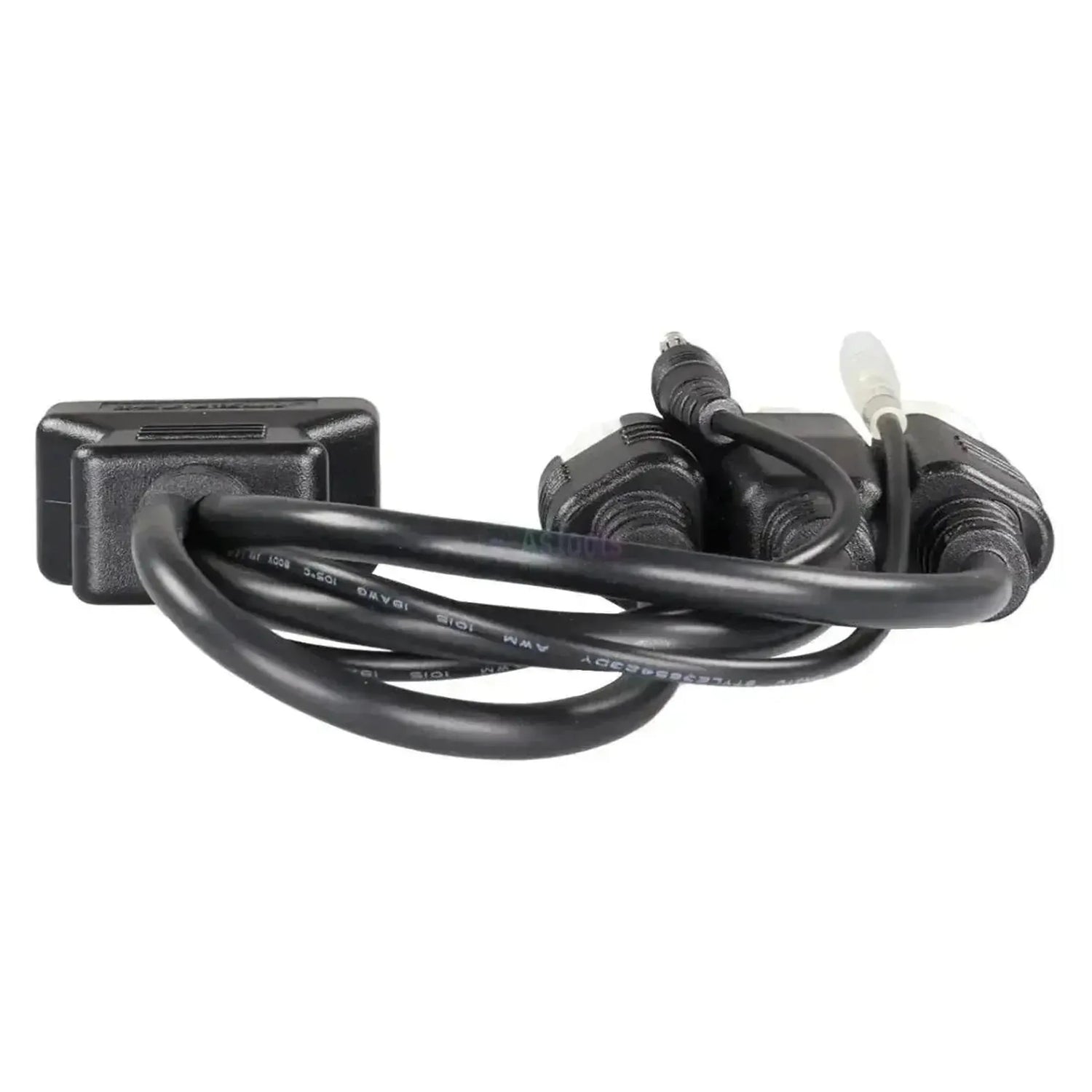

Sada adaptérů OBDSTAR M018A propojuje diagnostickou přípojku motocyklů Yamaha s 16pinovou stranou OBD2 vašeho zařízení OBDSTAR. Na straně vozidla jsou dva 3pinové konektory a jeden 4pinový konektor. U značky Yamaha se přípojka obvykle nachází pod sedlem nebo za bočním krytem.

Yamaha používala v každé generaci jiný diagnostický konektor. S vhodným konektorem se dostanete k řízení motoru. Čtete a mažete chybové kódy a prohlížíte živá data. OBDSTAR dodává sadu s MS50 STD a iScan Japan. Sada pouze fyzicky převádí přípojku. Zařízení samo musí podporovat diagnostiku Yamaha.

VÝHODY

✔Jedna sada se třemi konektory pro 3pinovou a 4pinovou přípojku Yamaha.

✔Umožňuje přístup k řízení motoru modelů Yamaha bez 16pinové přípojky.

✔Stejná sada jako u OBDSTAR MS50 STD a iScan Japan, tedy vhodná jako náhrada nebo záložní díl.

✔Na straně zařízení je standardní konektor 16pinový OBD2 pro vaše zařízení OBDSTAR.

UPOZORNĚNÍ

✕Váš diagnostický přístroj musí podporovat diagnostiku Yamaha přes tuto přípojku; kabel protokoly nepřevádí.

✕Jednoduchý čtecí přístroj EOBD přes tento kabel nefunguje; čte pouze emisně související data OBD2.

✕Není určeno pro modely Yamaha s 6pinovou přípojkou Euro 5; pro ně je potřeba jiný kabel.

✕Dostupné funkce se liší podle modelu a podle zařízení OBDSTAR.

Použití a funkce

Sada je určena pro dílny, které čtou motocykly Yamaha s 3pinovou nebo 4pinovou přípojkou.

Co je v sadě

Dva 3pinové konektory: Pro 3pinovou přípojku.
Jeden 4pinový konektor: Pro 4pinovou přípojku.
16pinový OBD2: Do zařízení OBDSTAR.

Co lze provést

Chybové kódy: Čtení a mazání.
Živá data: Prohlížení hodnot senzorů.
Testy aktuátorů: Tam, kde je zařízení nabízí.
Nastavení: Tam, kde je zařízení nabízí.

Způsob použití

Vyhledání přípojky: Hledejte konektor pod sedlem nebo za bočním krytem.
Výběr konektoru: Spočítejte piny a zvolte vhodný konektor.
Připojení: Zasuňte konektor a připojte 16pinovou stranu.
Zapnutí zapalování: Zapněte zapalování, aniž byste nastartovali motor.
Čtení: Zvolte Yamaha, model a systém.

Kompatibilní vozidla a použití

Rozhodující je počet pinů diagnostické přípojky Yamaha. S 4pinovým konektorem je sada mimo jiné vhodná pro:

Yamaha (4pinová):

MT-07: 2015 až 2020.
MT-10: 2016 až 2021.
Tracer 700: 2016 až 2020.
XSR900: 2016 až 2021.
YZF-R3: 2018 až 2021.
XT700 Ténéré: 2019 až 2020.

💡

Dobré vědět: Spočítejte piny konektoru pod sedlem. Při 3 nebo 4 pinech tato sada odpovídá. U 6pinového konektoru Euro 5 potřebujete jiný kabel.

Obsah balení

1x OBDSTAR (M018A) | Yamaha 3+3+4-pinový OBD – 16-pinový OBD2 adaptérový kabel | Motocykl

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: OBDSTAR
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Sada adaptérů

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: OBDSTAR
Zda kabel vyžaduje samostatné napájení, například přes svorky baterie. Pasivní kabel funguje bez něj.Nutné vlastní napájení: Ne

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 2x 3pinový a 1x 4pinový (Yamaha)
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2 (J1962)
Přes které datové linky kabel přenáší signály. Vozidlo a tester musí používat stejný způsob komunikace.Komunikace: K-line
