OBDSTAR | SKU: M074

OBDSTAR (M074) | Yanmar 3-pinový OBD – 16-pinový OBD2 adaptérní kabel | Spalovací motor

Name: OBDSTAR (M074) | Yanmar 3-pinový OBD – 16-pinový OBD2 adaptérní kabel | Spalovací motor
Brand: OBDSTAR
SKU: M074
Price: 27.95 EUR
Availability: InStock

€27,95 včetně DPH

€23,10 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

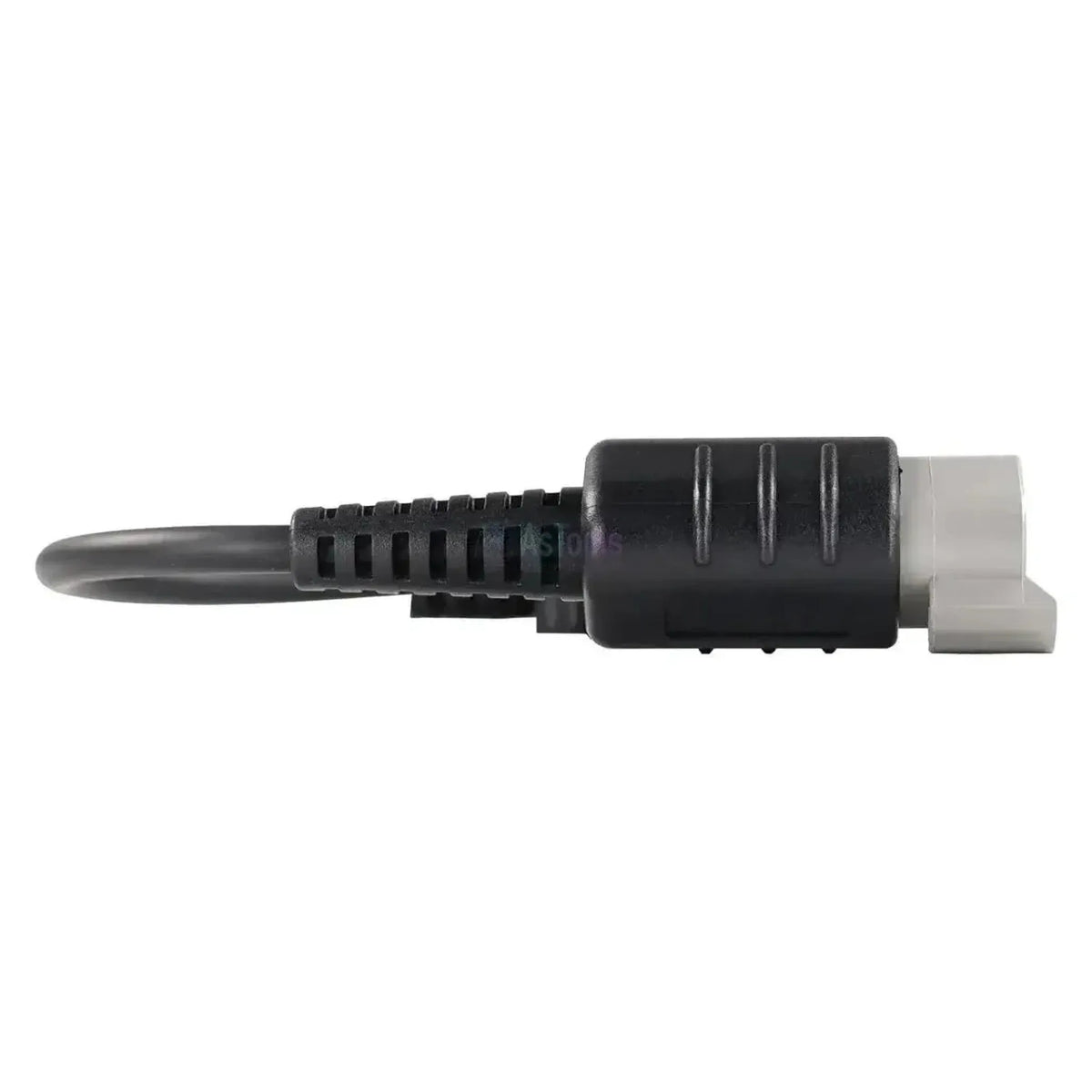

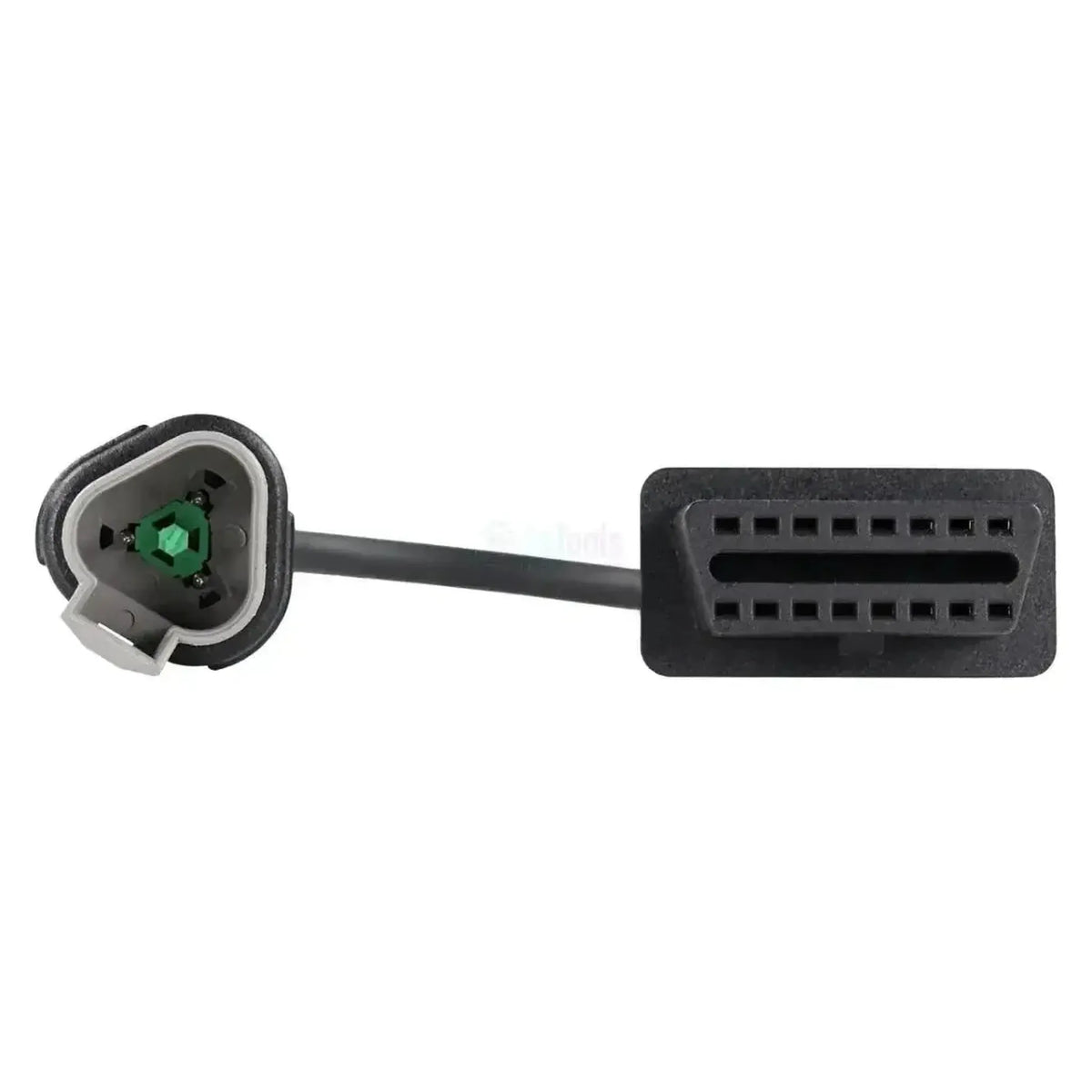

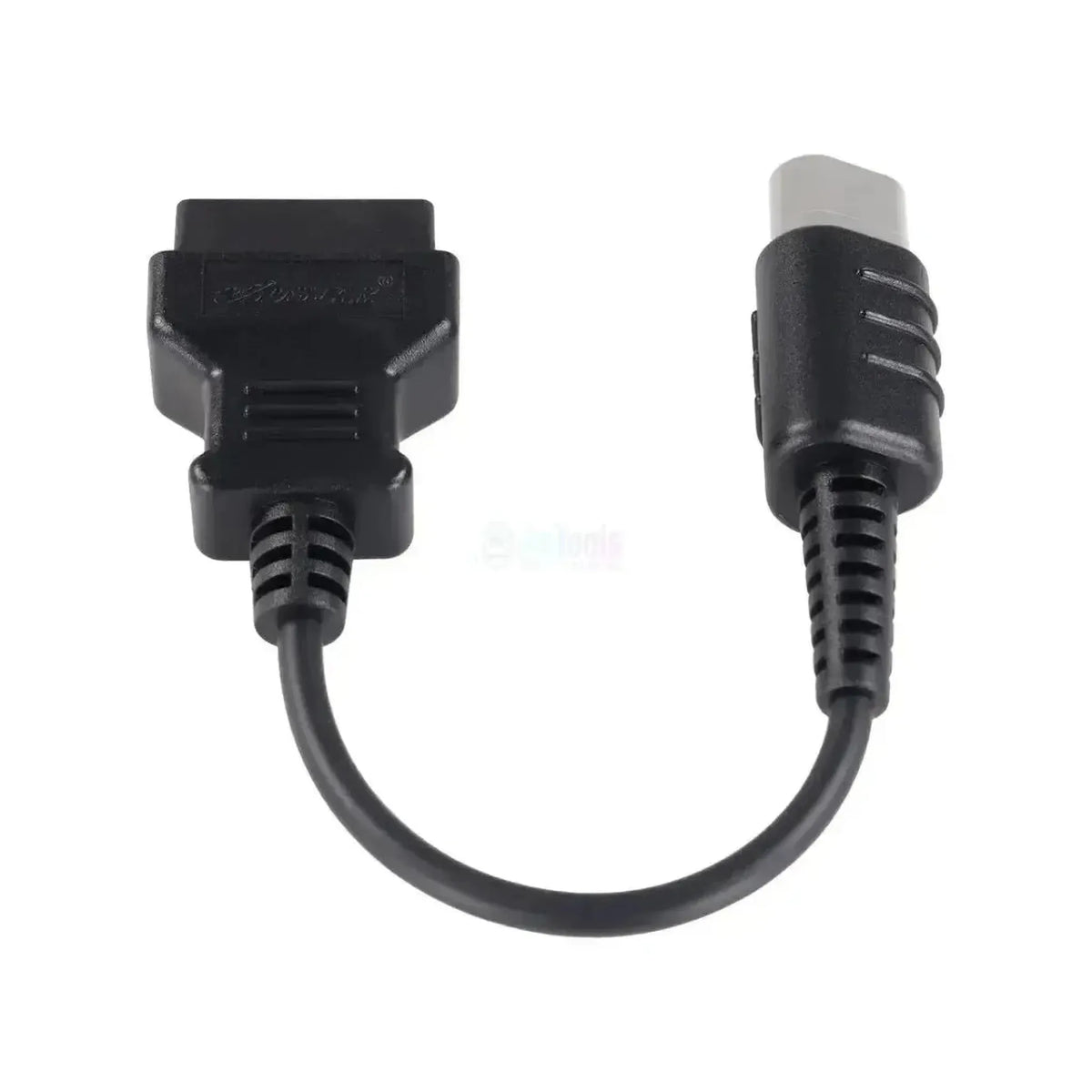

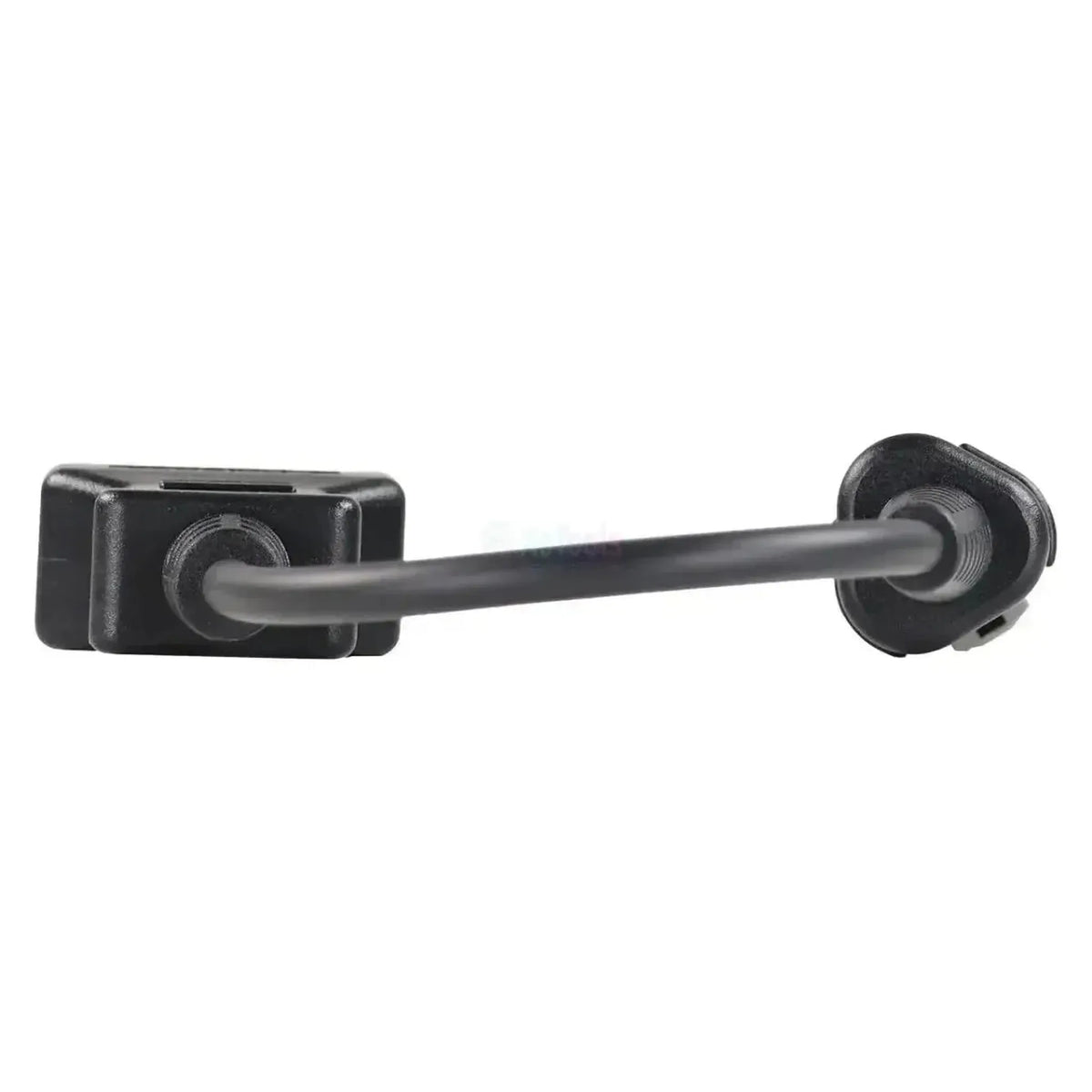

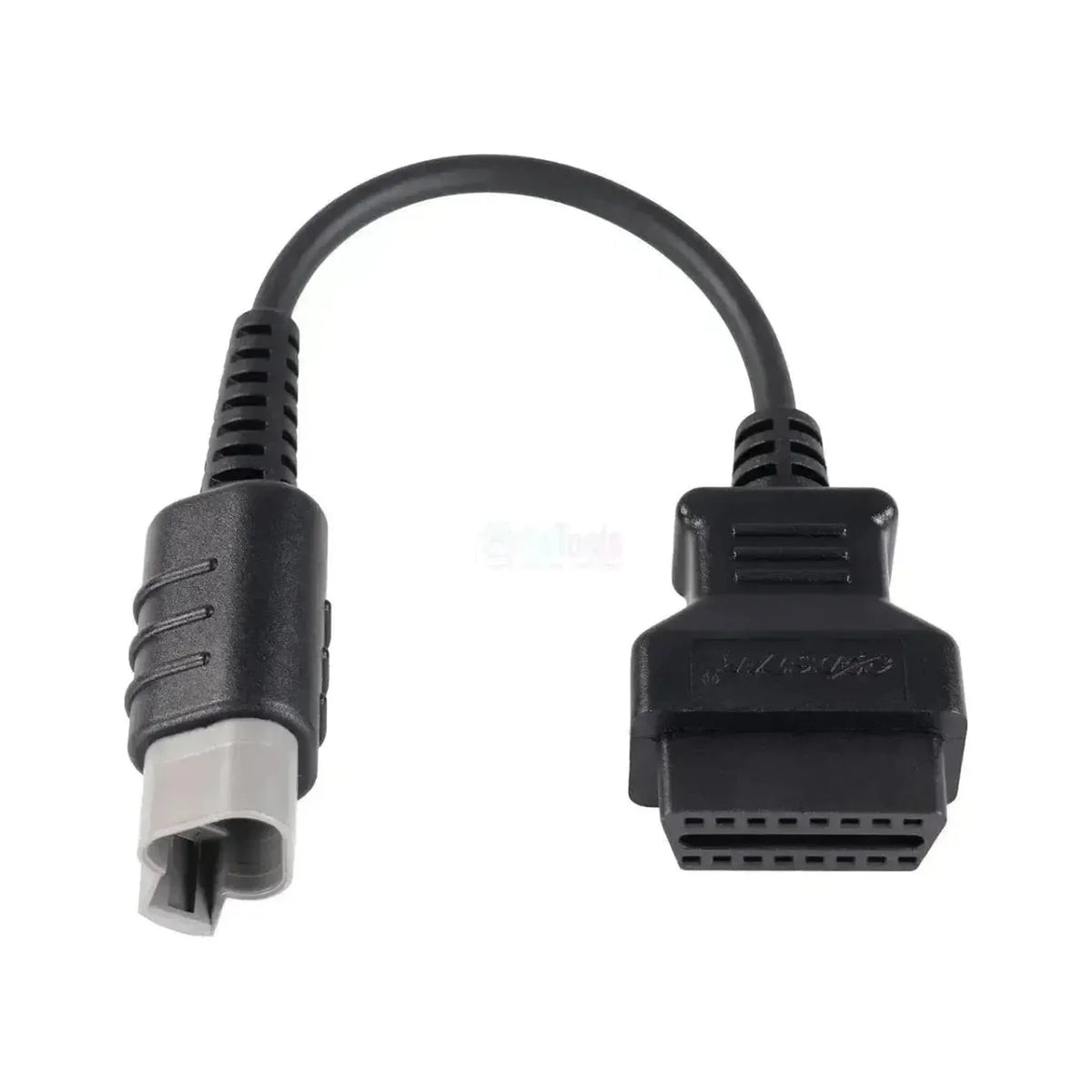

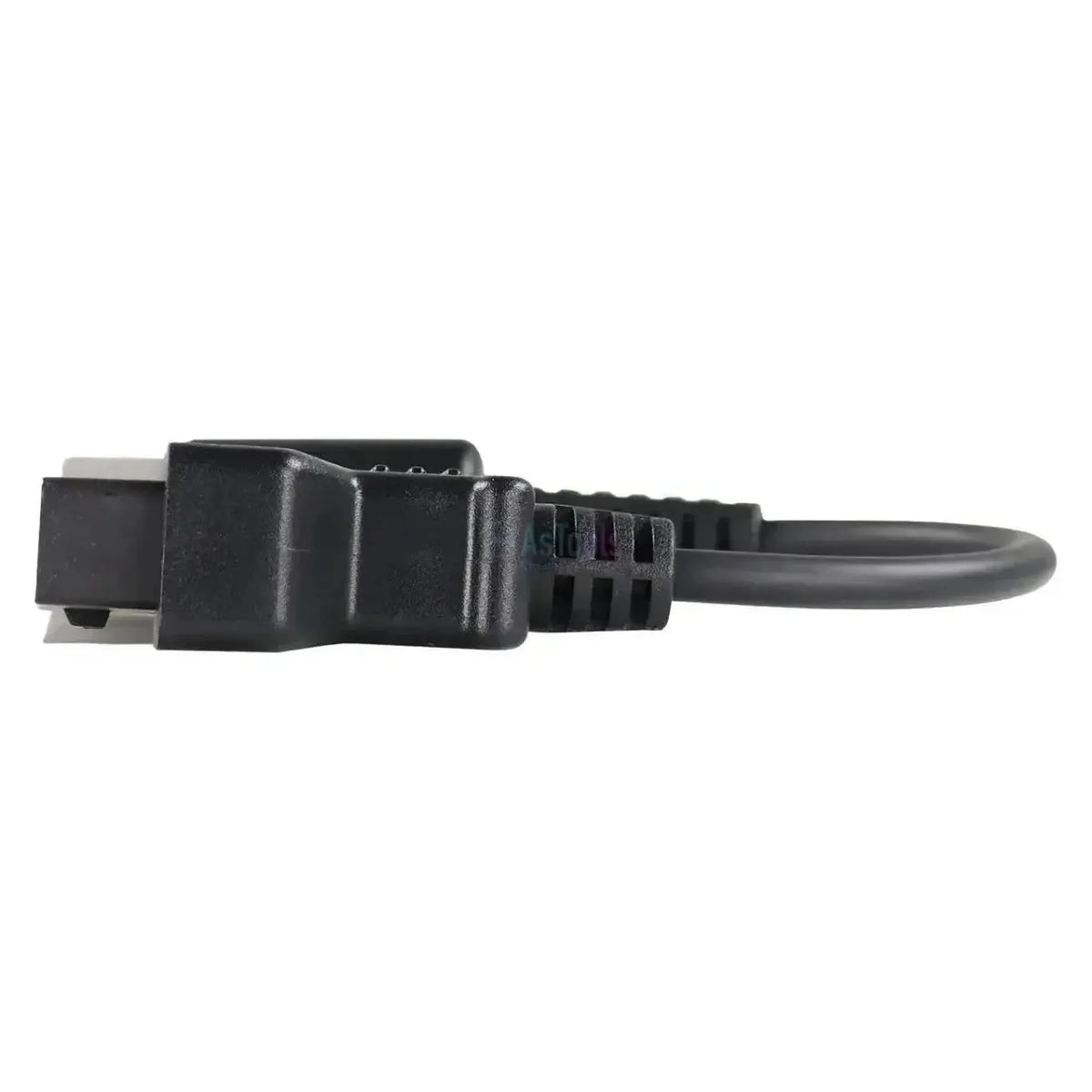

OBDSTAR M074 propojuje 3-pinový diagnostický konektor lodních motorů Yanmar se 16-pinovou stranou OBD2 vašeho zařízení OBDSTAR. Konektor je umístěn na motoru nebo v kabelovém svazku motoru.

Yanmar u těchto motorů používá vlastní konektor místo připojení OBD2. Kabelem čtete řídicí jednotku motoru: chybové kódy, živá data a akční testy. Přístroj sám musí podporovat diagnostiku Yanmar. Kabel funguje s OBDSTAR Marine Master, D700 a řadou IScan (Marine).

KLADY

✔Přímo sedí na 3-pinový konektor Yanmar, bez mezi-adaptéru.

✔Kabel je standardně součástí balení OBDSTAR Marine Master a zde jej lze dodatečně objednat samostatně.

✔Čtete řídicí jednotku motoru bez samostatného testeru Yanmar.

✔16-pinová strana se připojuje k hlavnímu kabelu lodních přístrojů OBDSTAR.

UPOZORNĚNÍ

✕Váš čtecí přístroj musí podporovat diagnostiku Yanmar; kabel nepřevádí protokoly.

✕Jednoduchá čtečka kódů EOBD tímto kabelem nefunguje; čte pouze data OBD2 související s emisemi.

✕Pouze pro motory s 3-pinovým konektorem; pro 6-pinový konektor Yanmar je určen M075.

✕Kabel je určen pro lodní přístroje OBDSTAR; funkčnost s přístroji jiných značek není ověřena.

Využití a funkce

Kabel je určen pro jachtové loděnice, mechaniky a majitele lodí s lodním motorem Yanmar.

Řídicí jednotky, ke kterým máte přístup

Řízení motoru: ECU motoru.
Ostatní systémy: Liší se podle motoru a výbavy.

Co můžete dělat

Chybové kódy: čtení a mazání.
Živá data: otáčky, teploty a senzory.
Akční testy: ovládání a testování součástí.
Informace o ECU: čísla softwaru a hardwaru.

Návod k použití

Najděte konektor: vyhledejte 3-pinový diagnostický konektor na motoru.
Připojte kabel: připojte 16-pinovou stranu k hlavnímu kabelu přístroje.
Připojte: zasuňte 3-pinový konektor do zásuvky na motoru.
Zapněte zapalování: zapněte zapalování, aniž byste motor nastartovali.
Čtení: v nabídce vyberte Yanmar a typ motoru.

Kompatibilní vozidla a využití

Rozhodující je 3-pinový diagnostický konektor na motoru. OBDSTAR podporuje mimo jiné následující řady Yanmar; který konektor má váš motor, se liší podle řady a roku výroby.

Yanmar:

4JH: 4JH45, 4JH57, 4JH80 a 4JH110.
4BY a 6BY: 4BY2, 4BY3, 6BY2 a 6BY3.
4LV a 8LV: 4LV150 až 4LV250, 8LV320 až 8LV370.
6LY3: mimo jiné ETA, ETP, STA a STP.

💡

Dobré vědět: spočítejte kolíky v konektoru na motoru. Pokud jsou tři, je to správný kabel. U šesti kolíků použijte M075. V aplikaci OBDSTAR najdete umístění diagnostické zásuvky pro jednotlivé motory.

Obsah balení

1x OBDSTAR (M074) | Yanmar 3-pinový OBD – 16-pinový OBD2 redukční kabel | Spalovací motor

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: OBDSTAR
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: OBDSTAR
Zda kabel vyžaduje samostatné napájení, například přes svorky baterie. Pasivní kabel funguje bez něj.Nutné vlastní napájení: Ne

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 3pinový OBD
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2 (J1962)
