Universální 16kolíkový OBD2 adaptérní kabel J1708+J1939 | Obchodní a pracovní vozidla

Name: Universální 16kolíkový OBD2 adaptérní kabel J1708+J1939 | Obchodní a pracovní vozidla
Brand: AsTools
SKU: A0185
Price: 17.95 EUR
Availability: InStock
Rating: 5 (1 reviews)

1 recenze

€17,95 včetně DPH

€14,83 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

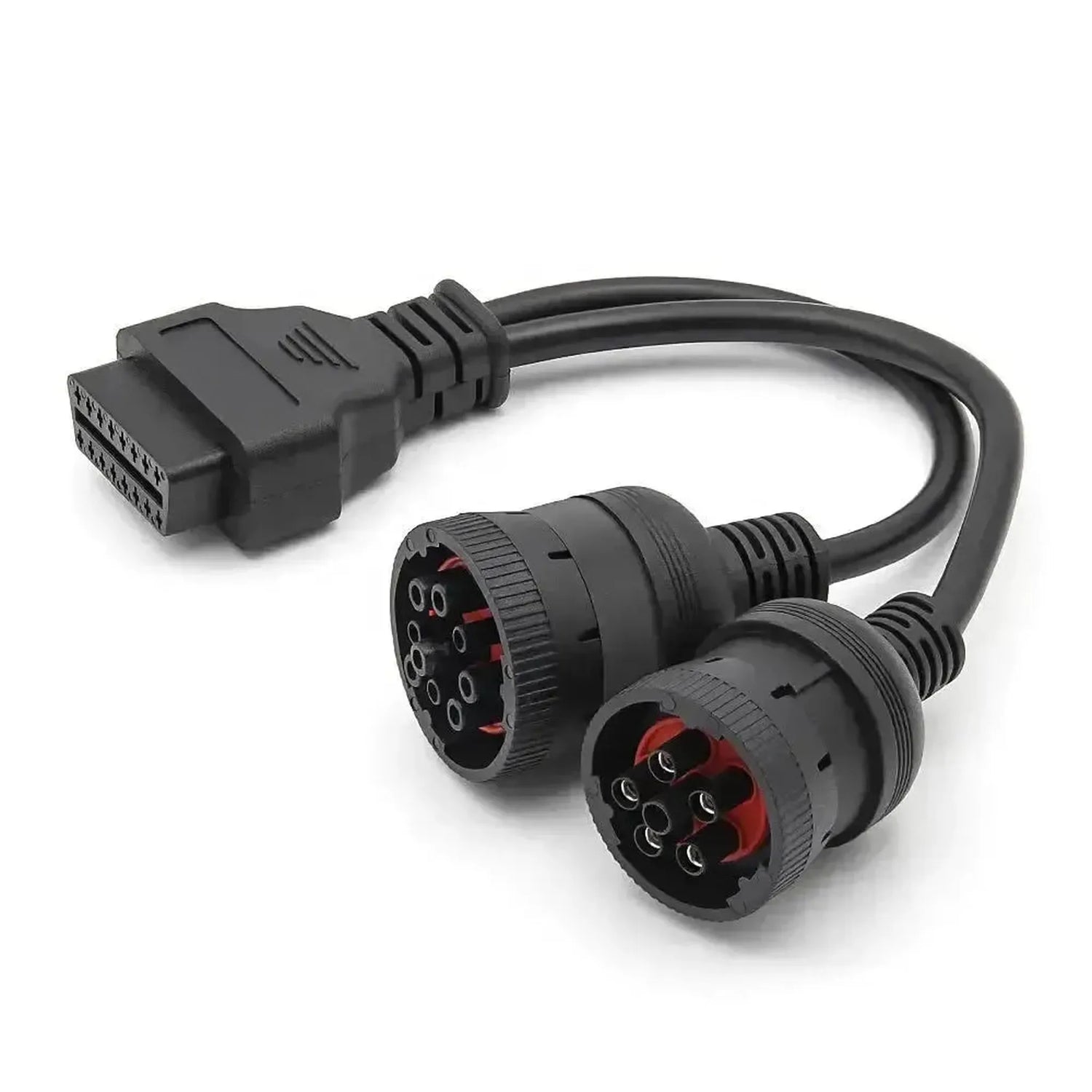

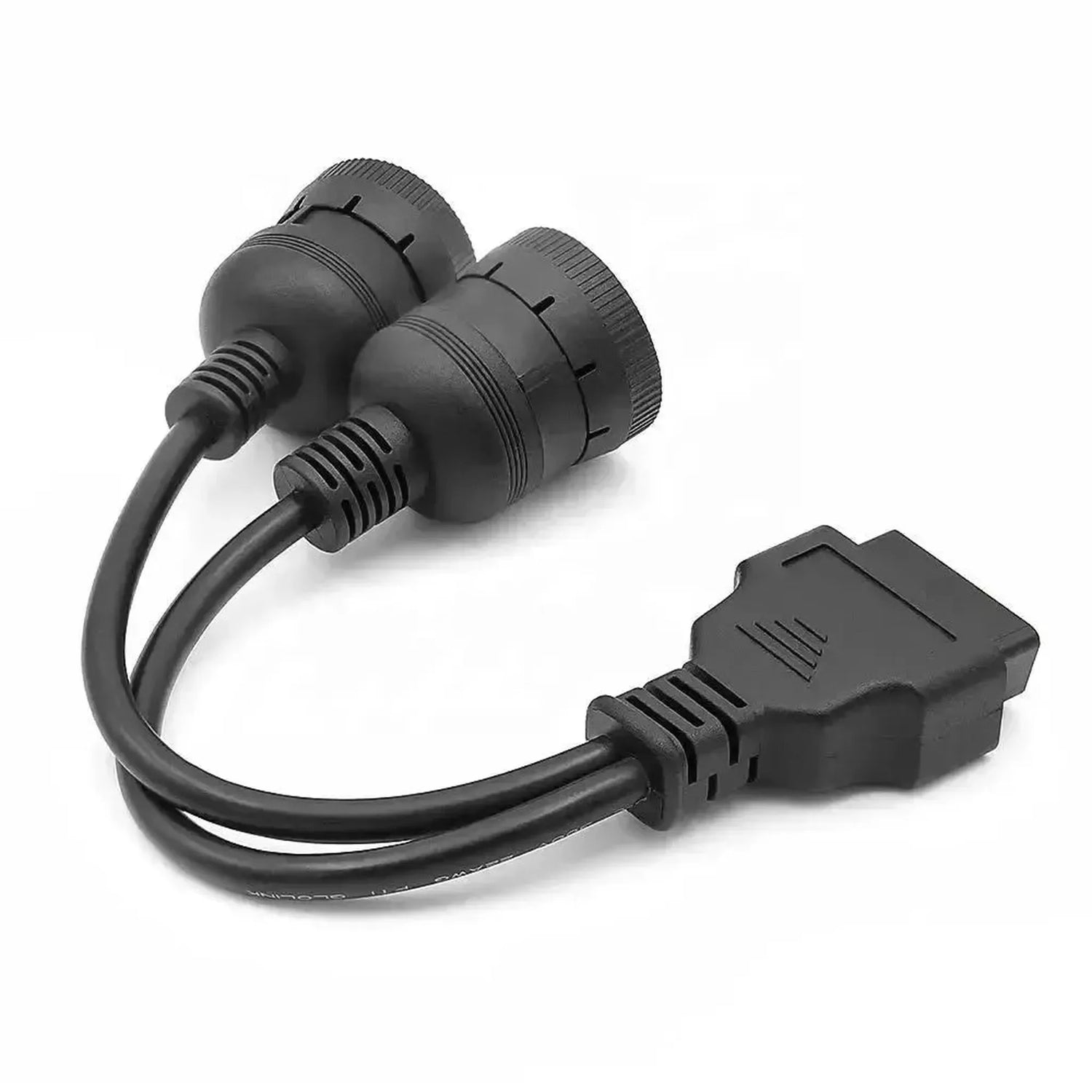

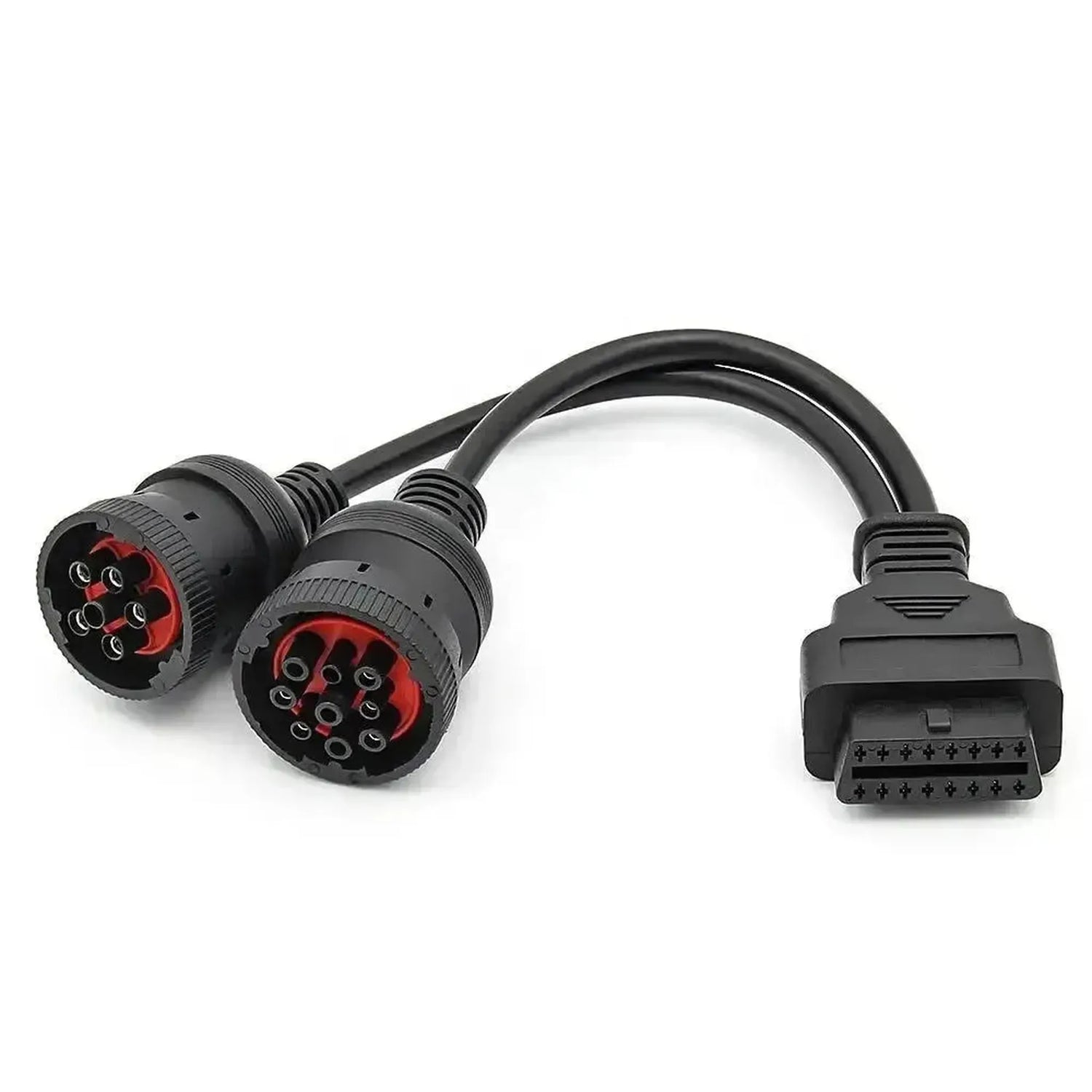

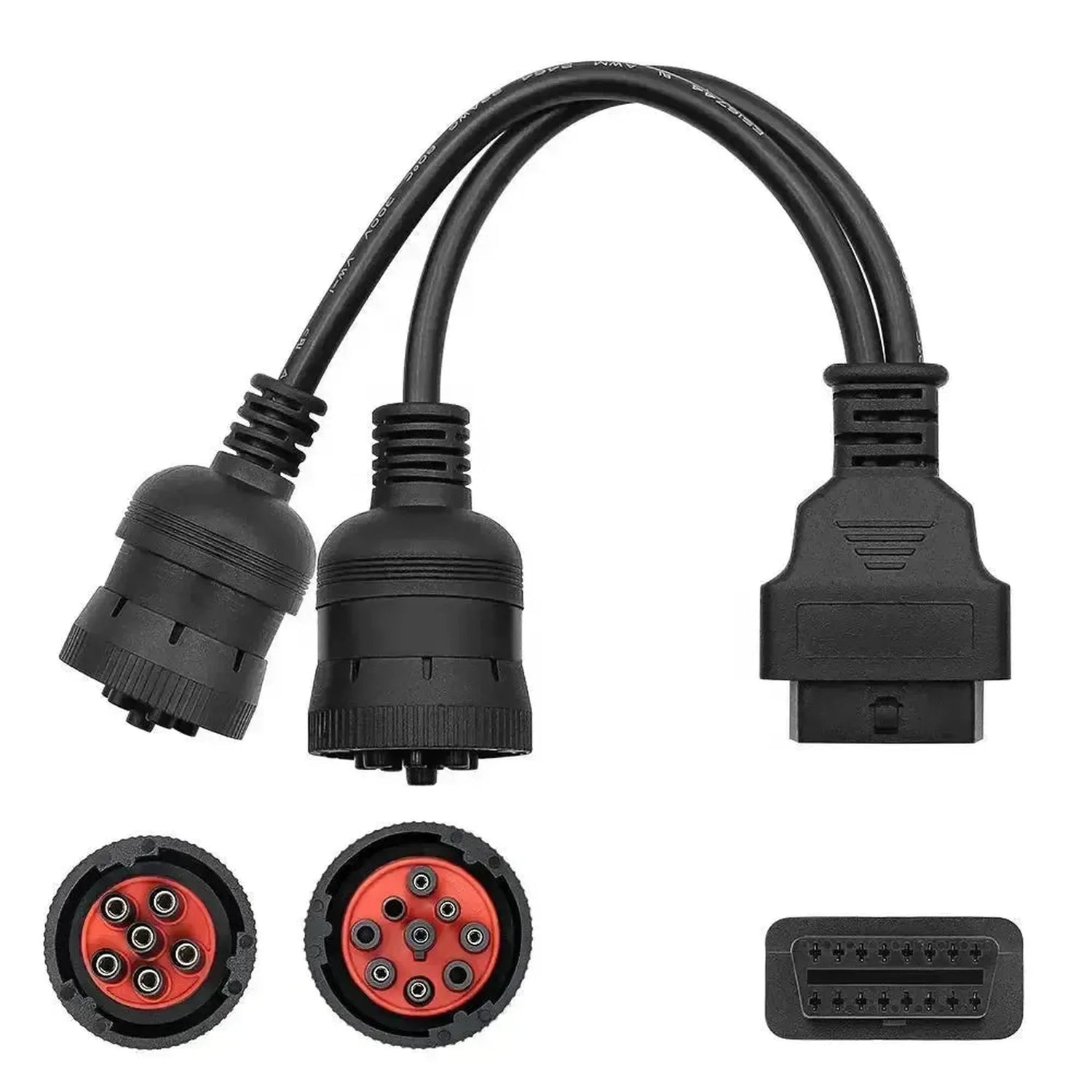

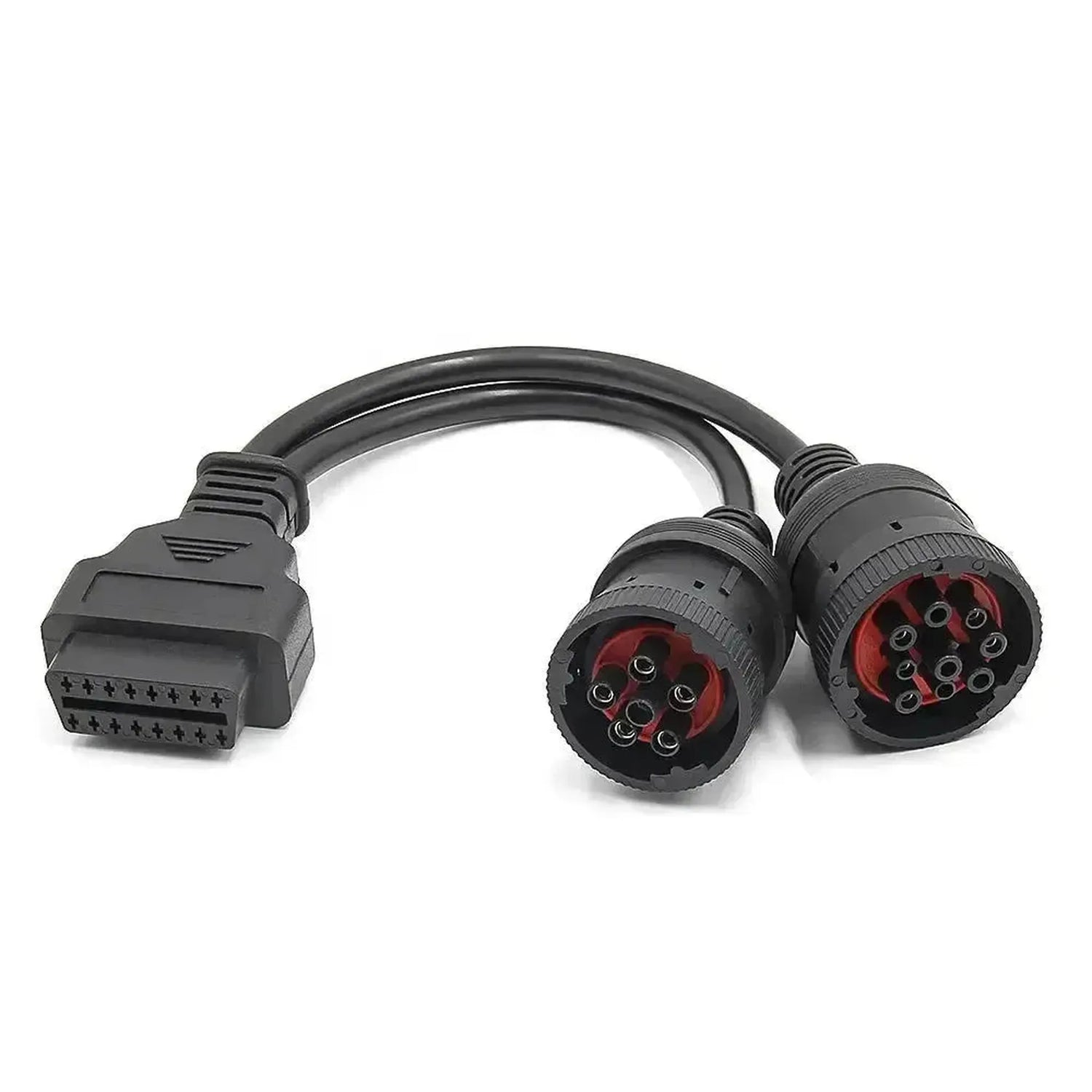

Tento Y-adaptérový kabel má na straně vozidla dvě zástrčky: 6-pinovou Deutsch pro SAE J1708 a 9-pinovou Deutsch pro SAE J1939. Na druhé straně je 16-pinový OBD2 konektor pro váš diagnostický přístroj. Diagnostická zásuvka se nachází v kabině vozidla.

Takto můžete jedním kabelem číst chyby u starších nákladních vozidel s 6-pinovým konektorem i u novějších s 9-pinovým konektorem. Čtete chybové kódy, živá data a údaje z řídicích jednotek. Kabel pouze fyzicky převádí konektor. Diagnostický přístroj sám musí podporovat diagnostiku J1708 a J1939 a být vhodný pro palubní napětí.

VÝHODY

✔Jeden kabel pro dva konektory: 6-pinový J1708 a 9-pinový J1939.

✔Použijete svůj stávající diagnostický přístroj se 16-pinovou OBD2 zástrčkou, pokud podporuje těžká vozidla.

✔Použitelné u nákladních vozidel více značek a u strojů s 9-pinovým konektorem.

✔Kabel pracuje pasivně: Není potřeba žádný vlastní software.

UPOZORNĚNÍ

✕Váš diagnostický přístroj musí podporovat diagnostiku specifickou pro značku a protokoly J1708 a J1939; kabel protokoly nepřevádí.

✕Jednoduchý čtecí přístroj EOBD přes tento kabel nefunguje; čte pouze data OBD2 související s emisemi.

✕Přibližně od roku 2016 mají mnohá nákladní vozidla zelený 9-pinový konektor (typ 2); zkontrolujte, zda do něj zástrčka pasuje.

✕Kabel nepřevádí napětí; zkontrolujte, zda je váš přístroj vhodný pro palubní napětí, 12 nebo 24 V.

Použití a funkce

Kabel je určen pro mechaniky užitkových vozidel, kteří čtou starší i novější nákladní vozidla.

Systémy, ke kterým se dostanete

Datová linka J1708: Přes 6-pinovou zástrčku.
Datová linka J1939: CAN-bus přes 9-pinovou zástrčku.
Řízení motoru: Správa motoru.

Co můžete dělat

Chybové kódy: čtení a mazání podle systému.
Živá data: Prohlížení aktuálních naměřených hodnot.
Data ECU: Identifikace řídicí jednotky.

Postup použití

Hledání zásuvky: Najděte diagnostickou zásuvku v kabině a spočítejte kolíky.
Připojení: Zasuňte odpovídající 6- nebo 9-pinovou zástrčku do zásuvky.
Připojte čtecí zařízení: Zapojte 16pinový konektor do kabelu.
Zapnutí zapalování: Zapněte zapalování, aniž byste nastartovali motor.
Čtení: Vyberte značku nebo diagnostiku J1708, případně J1939.

Kompatibilní vozidla a použití

Rozhodující je 6-pinová nebo 9-pinová diagnostická zásuvka Deutsch. Najdete ji mimo jiné u vozidel a strojů těchto značek:

Freightliner:

S 6-pinovým konektorem: 2000 až 2004.
S 9-pinovým konektorem: 2006 až 2015.

International:

S 6-pinovým konektorem: 2000 až 2004.

Kenworth:

S 6-pinovým konektorem: 2000 až 2004.

Peterbilt:

S 6-pinovým konektorem: 2000 až 2004.

Western Star:

S 6-pinovým konektorem: 2000 až 2004.

Caterpillar:

Stroje s 9-pinovým konektorem: Rok výroby podle typu.

💡

Dobré vědět: Spočítejte kolíky zásuvky ve vozidle. 6-pinová zásuvka je J1708, 9-pinová zásuvka je J1939.

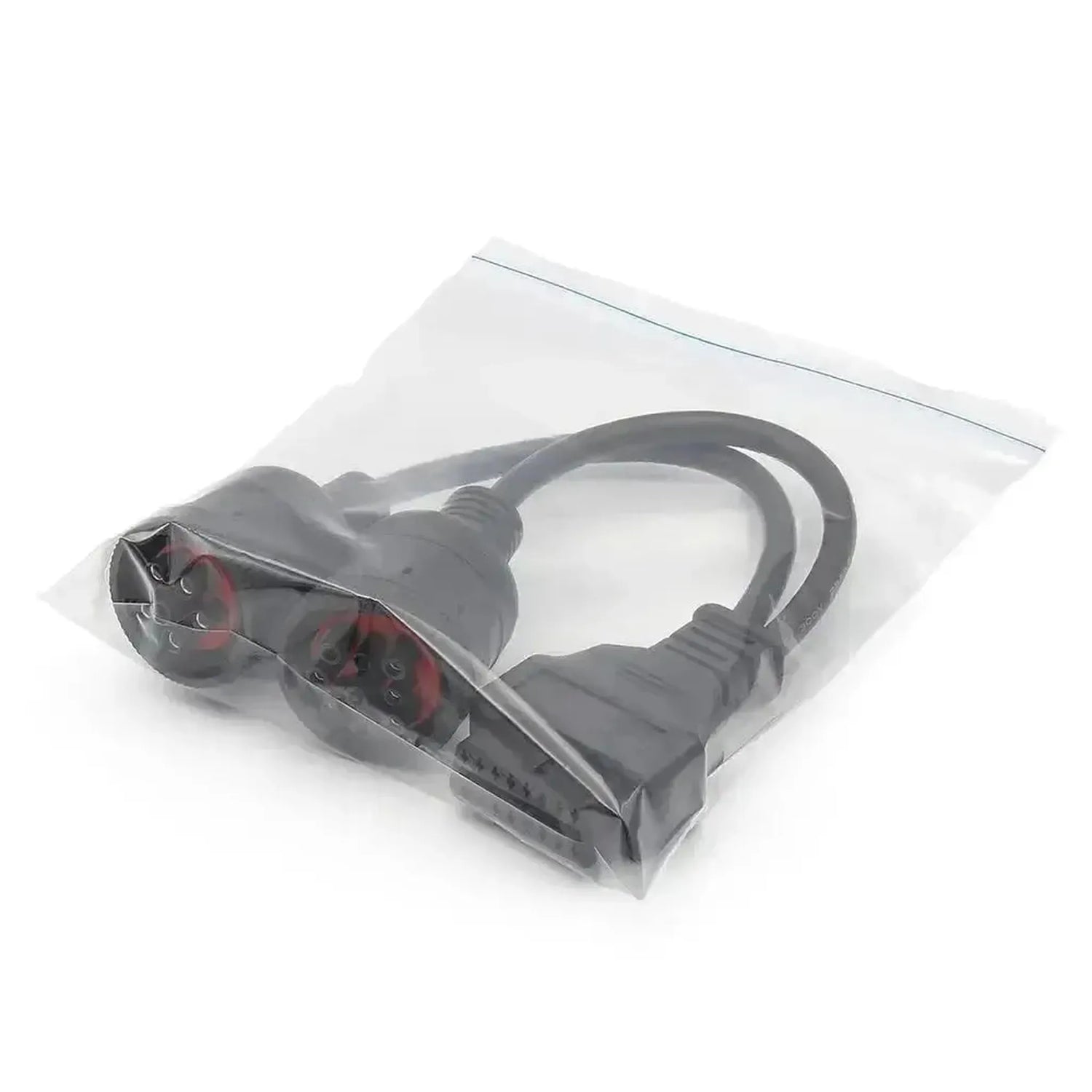

Obsah balení

1x Univerzální 6+9 J1708+J1939 – 16-pinový OBD2 adaptérový kabel | Užitková a pracovní vozidla

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: AsTools
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel

Připojení

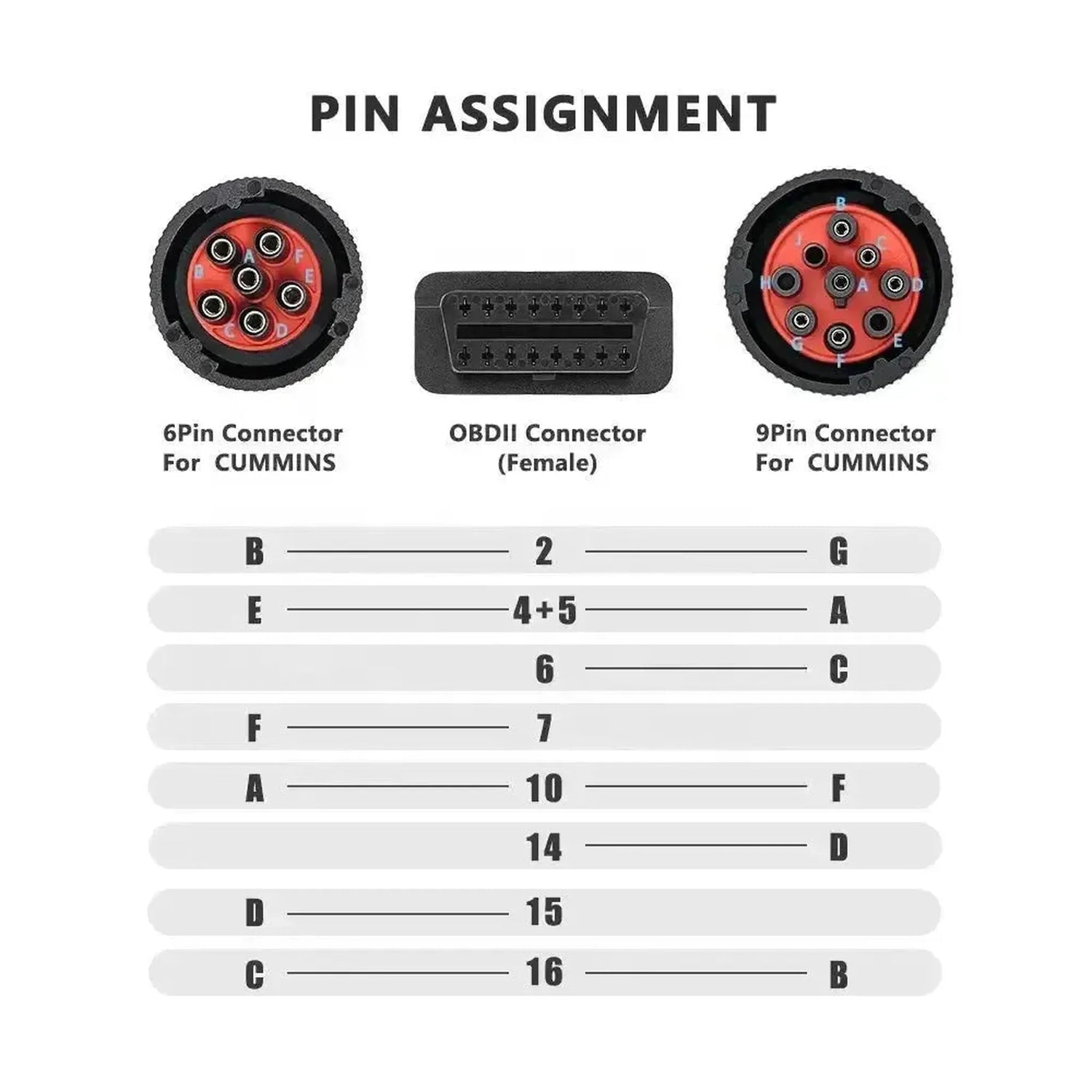

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 6pinový Deutsch (J1708) a 9pinový Deutsch (J1939)
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2 (J1962)
Přes které datové linky kabel přenáší signály. Vozidlo a tester musí používat stejný způsob komunikace.Komunikace: SAE J1939
SAE J1708

Další parametry

Použití: Užitková vozidla a stroje s 6-pinovou (J1708) nebo 9-pinovou (J1939) diagnostickou zásuvkou Deutsch
Konektor na straně přístroje: 16pinový OBD2 (J1962)
Funkce: Pasivní, bez převodu protokolu
Segment: Užitkové a pracovní vozidlo
Číslo položky: A0185
