AsTools  |  SKU: A0047

Univerzální adaptér 9-kolíkový J1939 – 16-kolíkový OBD2 | Pracovní a užitková vozidla

€13,95 včetně DPH
€11,53 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

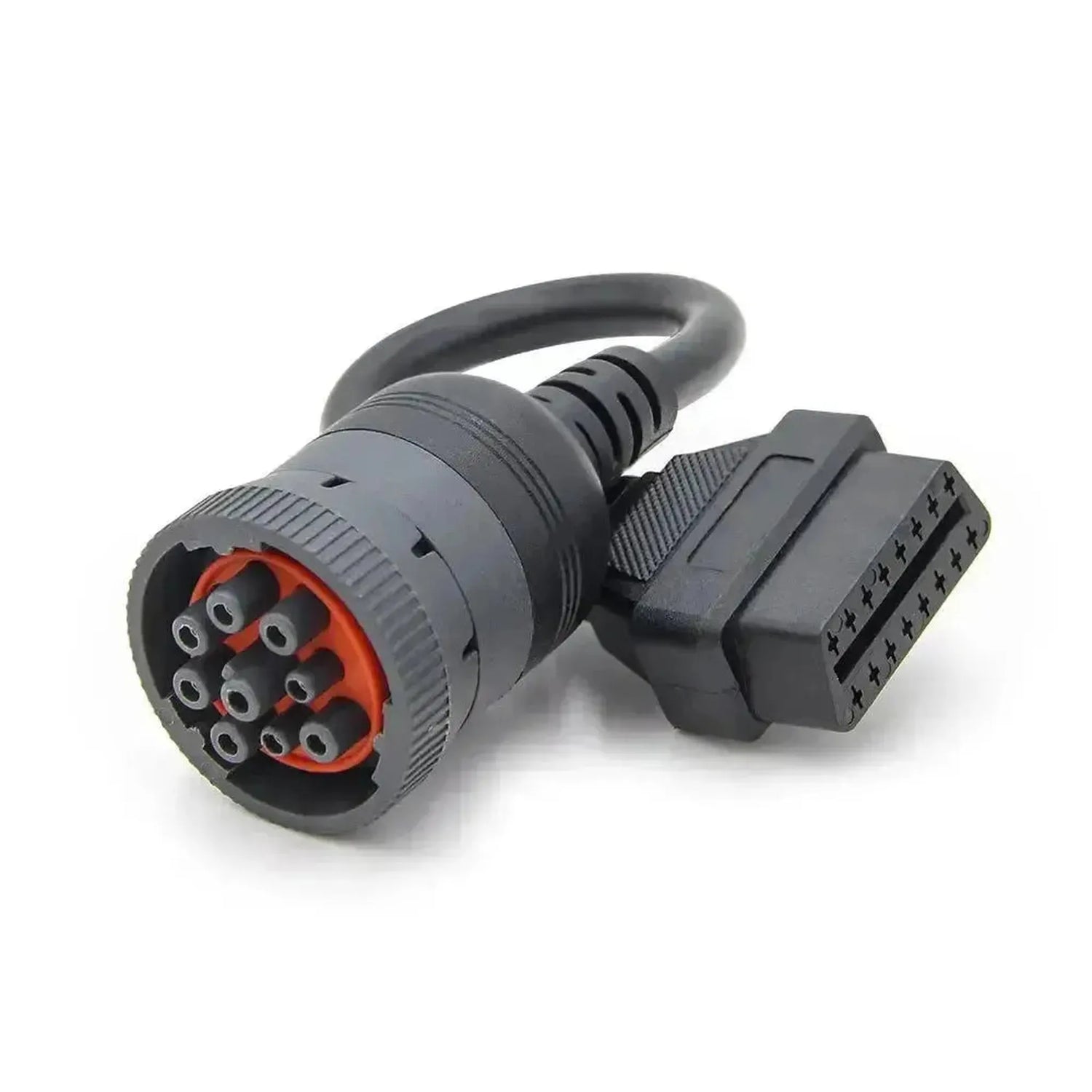

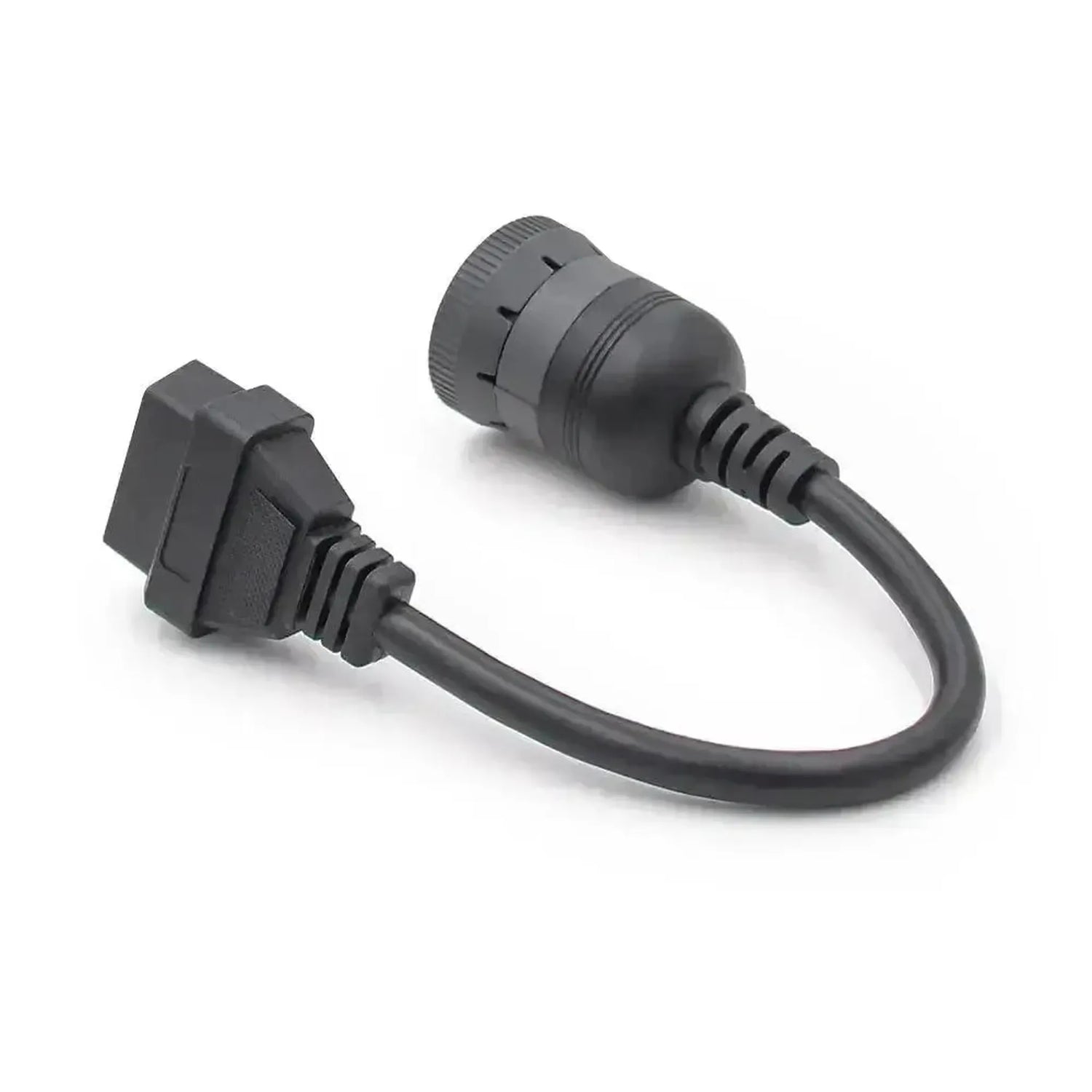

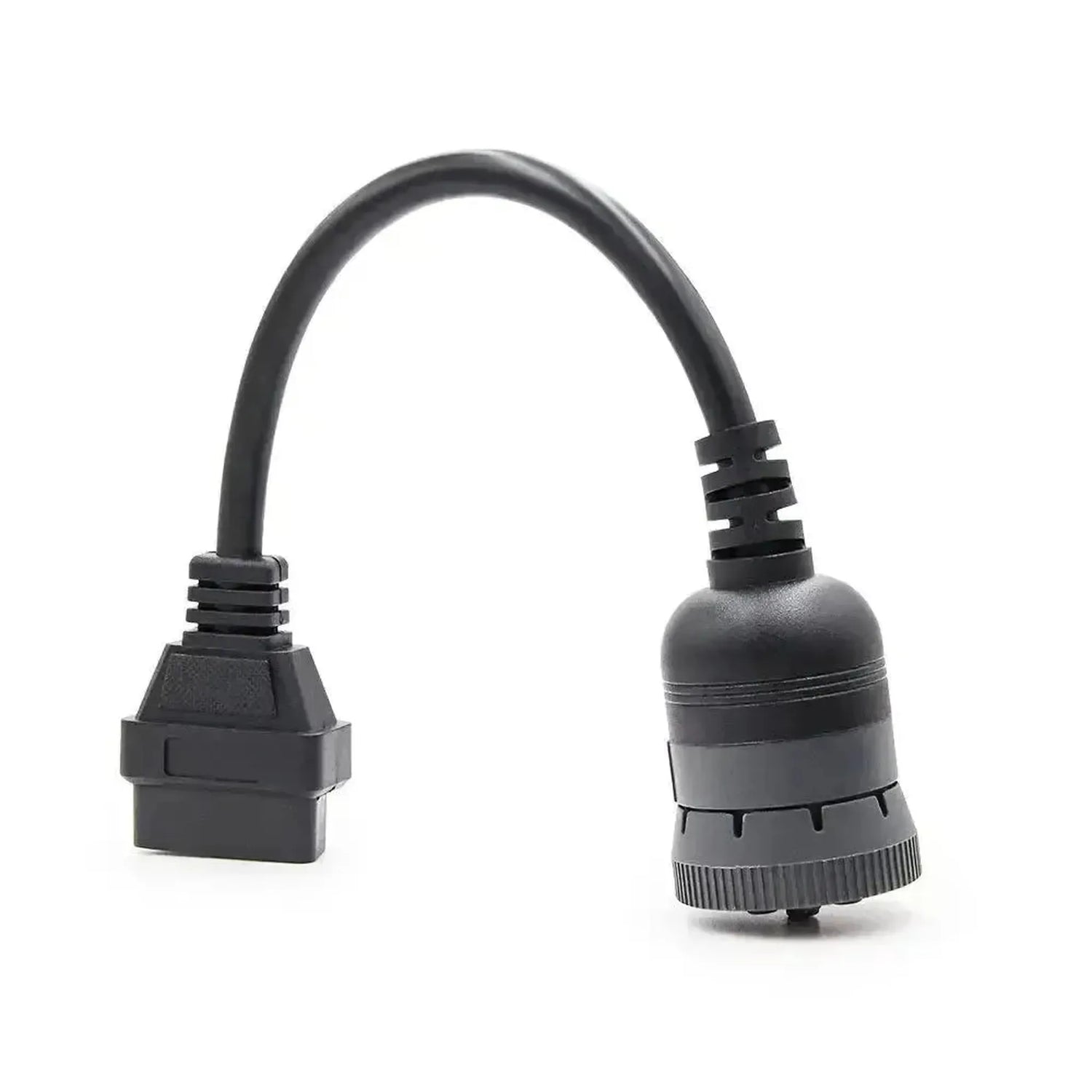

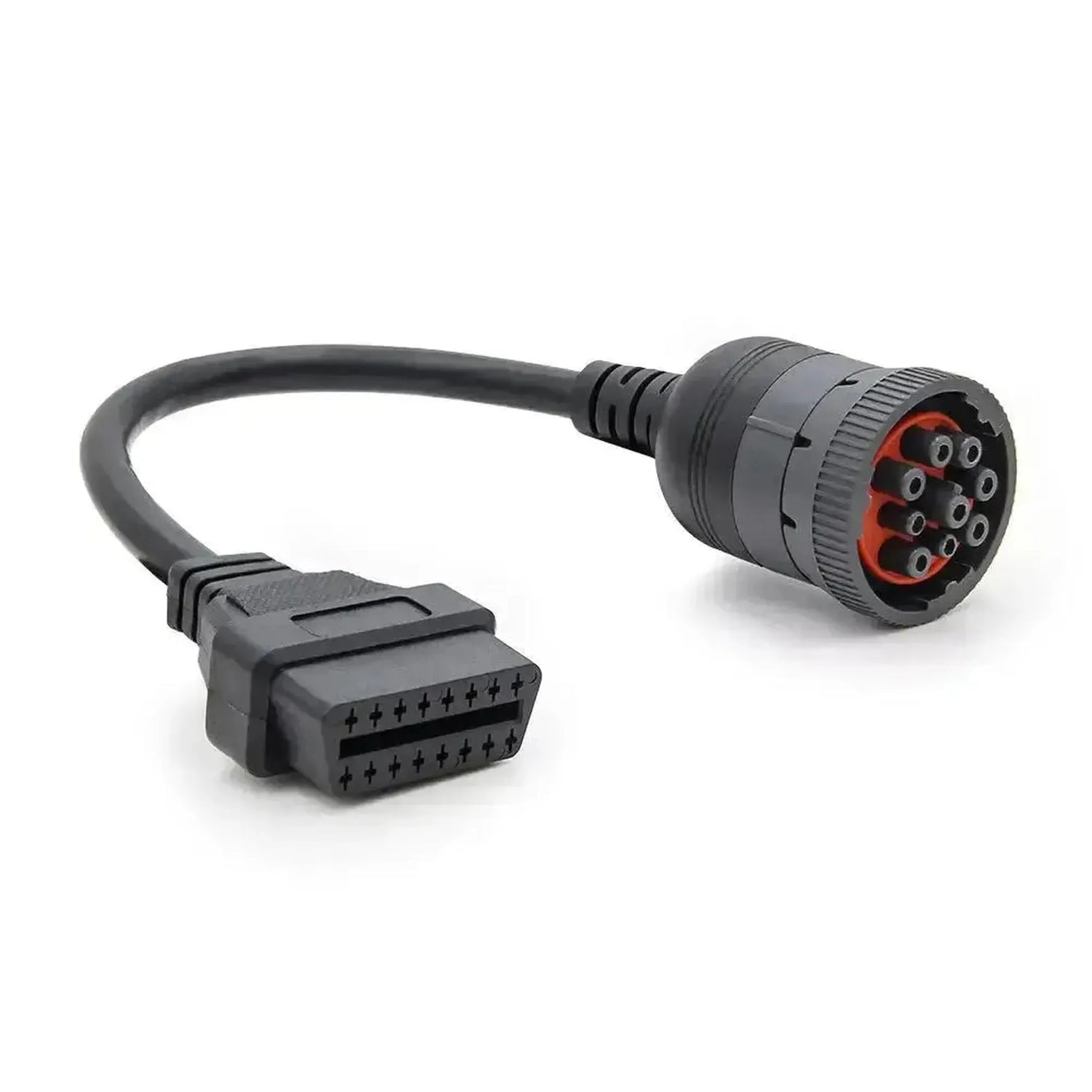

Deze verloopkabel verbindt de ronde 9-pins Deutsch-aansluiting volgens SAE J1939 met een uitleesapparaat met een 16-pins OBD2-stekker. Sinds ongeveer 2001 gebruiken de meeste fabrikanten van zware voertuigen deze aansluiting. Hij zit in de cabine.

Via de J1939-CAN-bus leest u met uw eigen uitleesapparaat foutcodes en live data van motor en aandrijflijn. De kabel heeft een zwarte type 1-stekker, voor aansluitingen tot ongeveer bouwjaar 2015. De kabel zet de aansluiting alleen fysiek om. Het uitleesapparaat moet zelf J1939-diagnose ondersteunen.

PLUSPUNTEN

✔Eén kabel voor voertuigen van meerdere merken met de 9-pins J1939-aansluiting.
✔U gebruikt uw bestaande uitleesapparaat met 16-pins OBD2-stekker, mits dat zware voertuigen ondersteunt.
✔Ook bruikbaar op machines met de 9-pins aansluiting, zoals van Caterpillar.
✔De kabel werkt passief: Er is geen eigen software nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de merkspecifieke diagnose en het J1939-protocol ondersteunen; de kabel zet geen protocollen om.
✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen emissiegerelateerde OBD2-gegevens.
✕De zwarte stekker past niet in de groene 9-pins aansluiting (type 2) van vrachtwagens vanaf ongeveer 2016.
✕De kabel zet geen spanning om; controleer of uw apparaat geschikt is voor de boordspanning, 12 of 24 volt.

Toepassingen en functionaliteiten

De kabel is bedoeld voor monteurs van bedrijfsvoertuigen en zwaar materieel met de zwarte 9-pins J1939-aansluiting.

Systemen die u kunt benaderen

  • J1939-datalijn: Regeleenheden op de CAN-bus.
  • Motorregeling: Het motormanagement.
  • Aandrijflijn: Afhankelijk van de uitrusting.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Live data: Actuele meetwaarden bekijken.
  • ECU-gegevens: Identificatie van de regeleenheid.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de ronde 9-pins aansluiting in de cabine.
  2. Aansluiten: Steek de 9-pins stekker erin en draai de ring vast.
  3. Uitleesapparaat koppelen: Sluit de 16-pins stekker aan op de kabel.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies het merk of de J1939-diagnose in het menu.

Compatibele voertuigen en toepassingen

Bepalend is de zwarte 9-pins Deutsch-aansluiting voor J1939. Die zit onder meer in voertuigen en machines van de volgende merken:

Freightliner:

  • Vrachtwagens met 9-pins aansluiting: 2006 tot 2015.

Caterpillar:

  • Machines met 9-pins aansluiting: Bouwjaar afhankelijk van het type.
💡
Goed om te weten: Kijk naar de kleur van de aansluiting. Een groene 9-pins aansluiting vraagt een type 2-stekker; deze zwarte stekker past daar niet in.

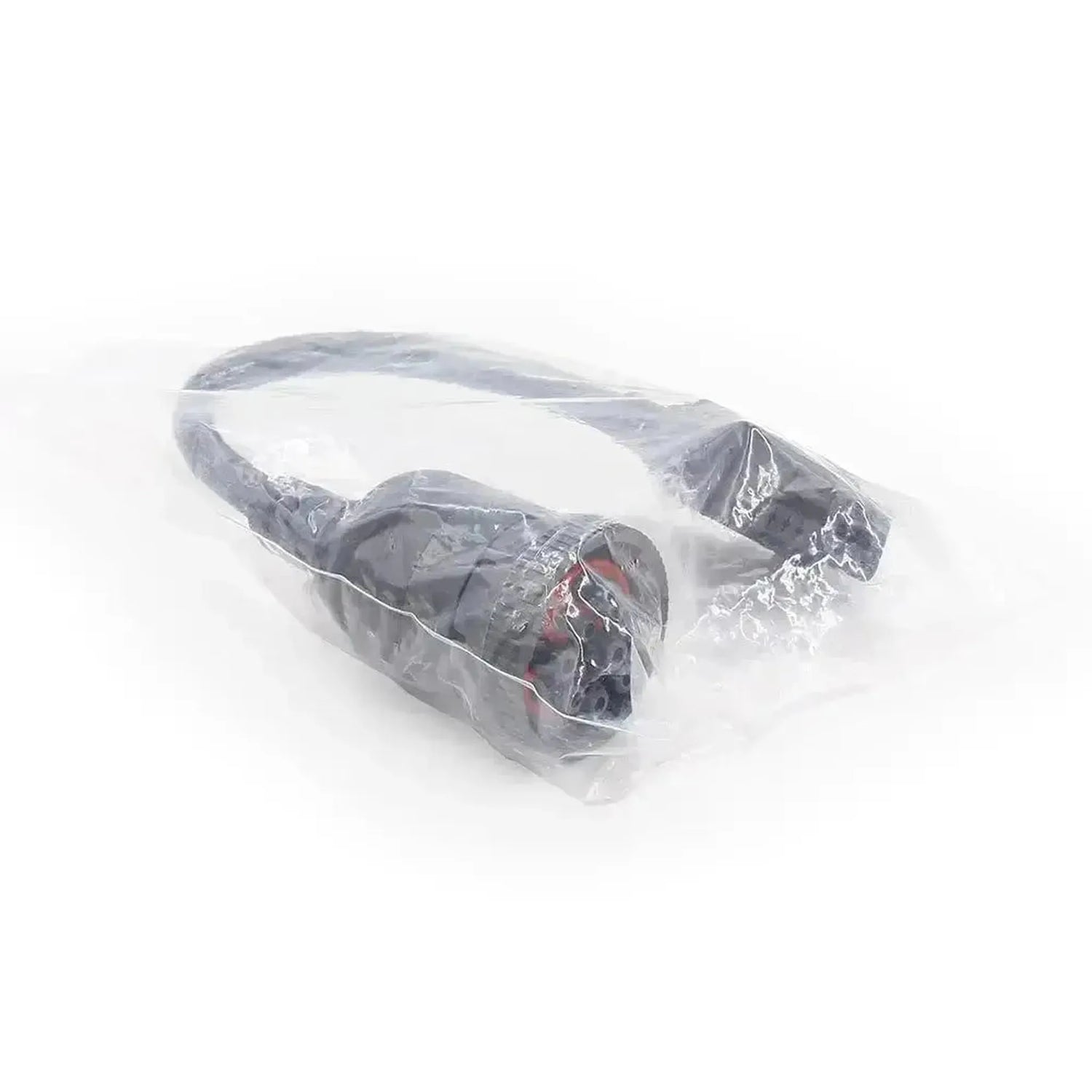

Verpakkingsinhoud

  • 1x Universeel 9-pins J1939 – 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka
AsTools
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu
Redukční kabel

Připojení

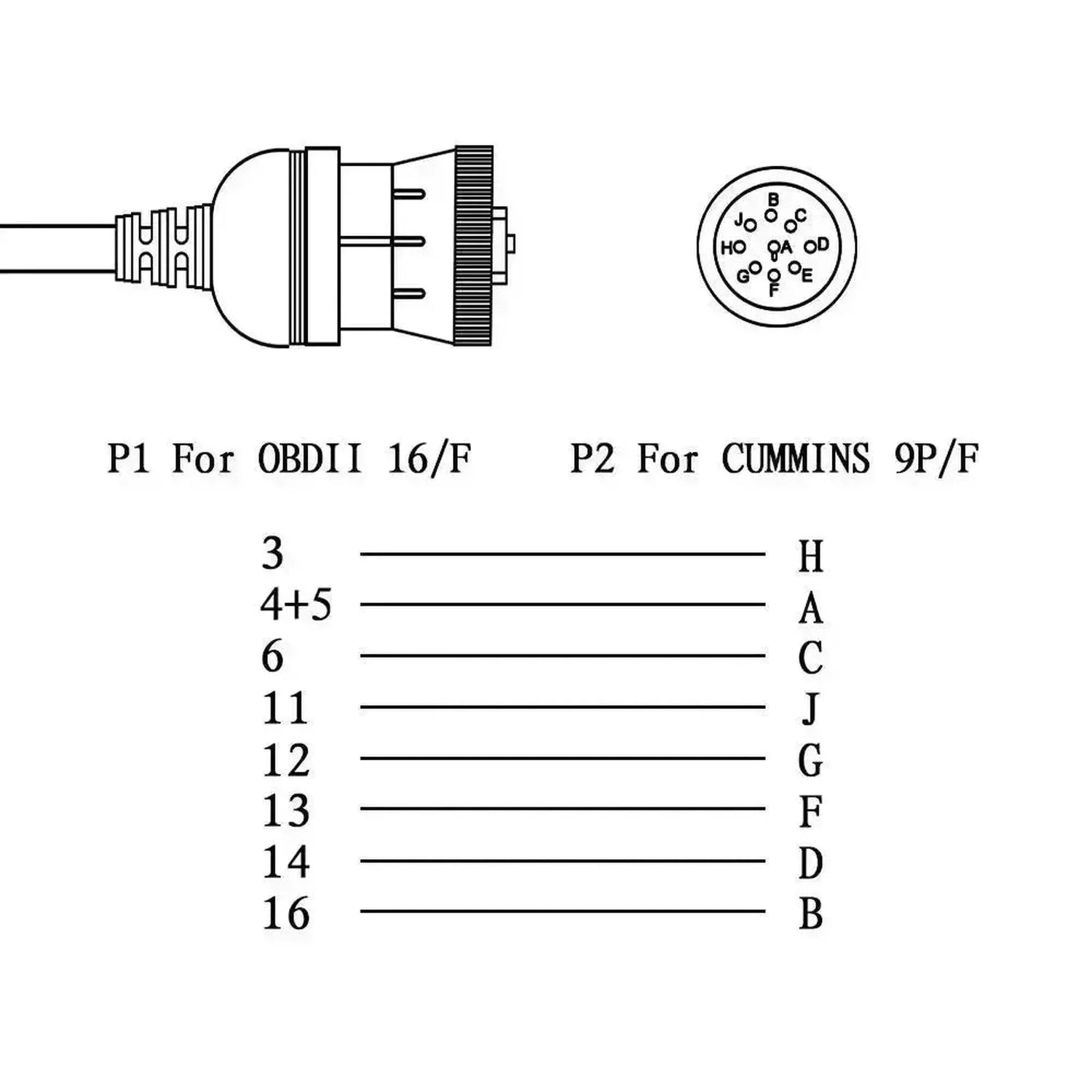

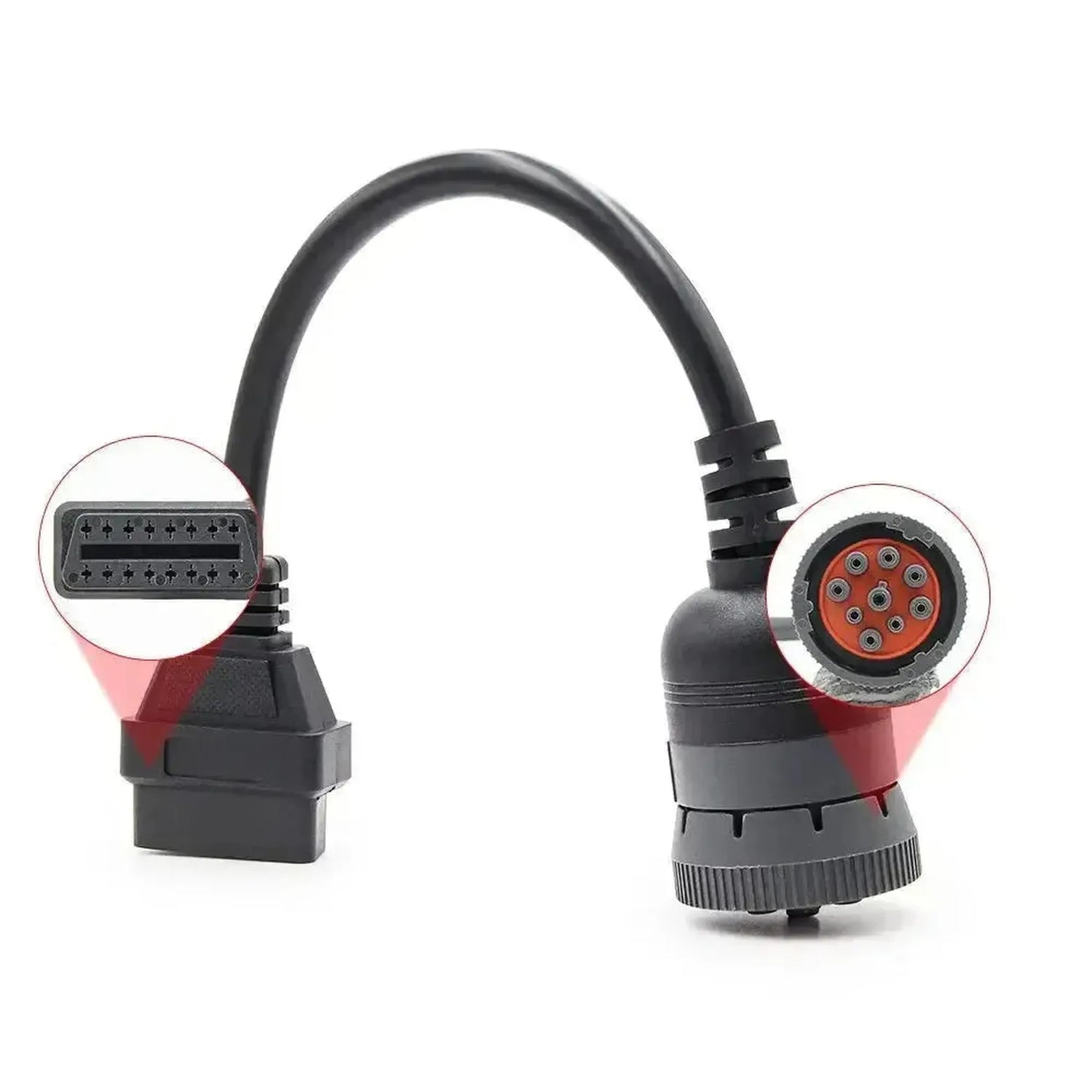

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla
9pinový Deutsch, černý (typ 1)
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje
16-pins OBD2 (J1962)
Přes které datové linky kabel přenáší signály. Vozidlo a tester musí používat stejný způsob komunikace.Komunikace
  • CAN-bus
  • SAE J1939

Další parametry

Toepassing
Bedrijfsvoertuigen en machines met 9-pins Deutsch-diagnoseaansluiting (SAE J1939, type 1)
Aansluiting apparaatzijde
16-pins OBD2 (J1962)
Werking
Passief, geen protocolconversie
Segment
Bedrijfs- en werkvoertuig
