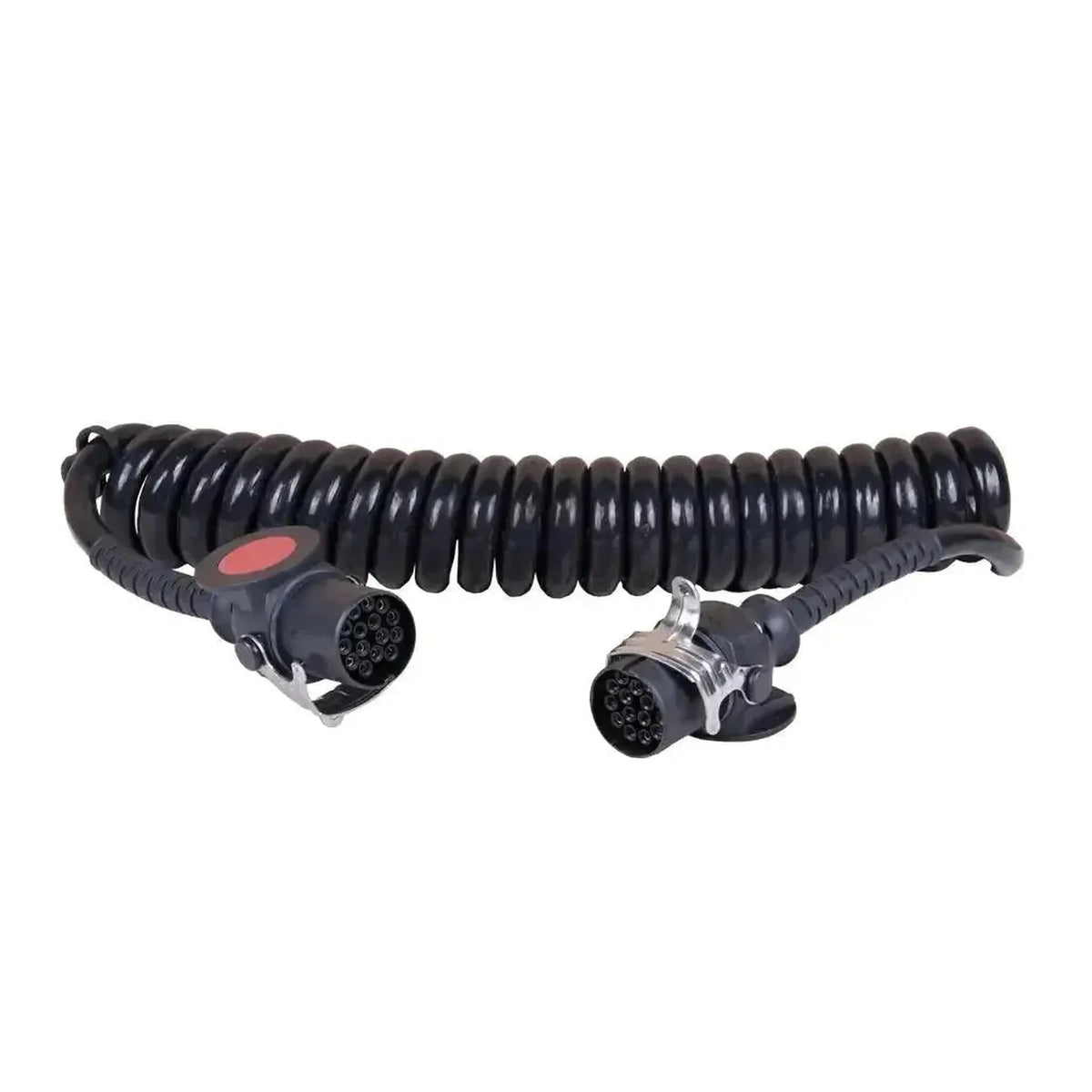

Cojali 2260109 je spirálový kabel 24 V s 15pinovou zástrčkou na obou koncích podle ISO 12098. Všech patnáct kolíků je propojeno jedna ku jedné, takže kabel spojuje 15pinovou zásuvku tahače přímo se zásuvkou přívěsu.

Přes 15pinovou zásuvku podle normy procházejí osvětlení, zadní mlhové světlo, couvací světlo, trvalé napájení a signály jako opotřebení brzd, parkovací brzda a zvedací náprava. V katalogu Cojali je kabel uveden také jako volitelný kabel pro Jaltest PTE.

PŘEDNOSTI

✔Všech patnáct kolíků je propojeno, takže se přenášejí i signály pro opotřebení brzd, parkovací brzdu a zvedací nápravu.

✔Bez převodu na 7pinový: přímé propojení mezi dvěma 15pinovými zásuvkami.

✔Cojali mimo jiné uvádí WABCO 4460087100 a Volvo 20730342 jako srovnatelné reference.

✔S maximální délkou 4,5 m a provozní teplotou -40 až 80 °C je kabel vhodný pro každodenní používání venku.

UPOZORNĚNÍ

✕Kolíky CAN 14 a 15 podle ISO 12098 nejsou určeny pro EBS/ABS; k tomu potřebujete kabel ISO 7638 2260113.

✕Má-li přívěs 7pinové zásuvky 24N a 24S, zvolte 2260108, 2260135 nebo 2260136.

✕13pinová zásuvka vypadá podobně jako 15pinová, ale má jiné rozložení kolíků a nepasuje.

✕Pouze pro instalace 24 V; pro přívěsy 12 V kabel není určen.

Použití a funkce

Kabel spojuje 15pinovou zásuvku tahače a přívěsu, nebo slouží jako testovací kabel pro Jaltest PTE.

Co kabel propojuje

Kolík 1 až 3: Blinkry a zadní mlhové světlo.
Kolík 5 až 8: Zadní světla, brzdové světlo, couvací světlo.
Kolík 9: Trvalé +24 V.
Kolík 10 až 12: Opotřebení brzd, parkovací brzda a zvedací náprava.
Kolík 14 a 15: CAN, není určeno pro EBS/ABS.
Kolík 4 a 13: Zem.

Co můžete dělat

Připojení: Elektricky spojit tahač a přívěs.
Testování: Pomocí Jaltest PTE odečíst signály.
Výměna: Vyměnit opotřebovaný spirálový kabel.

Jak jej použít

Kontrola zástrček: Zkontrolujte, zda jsou kolíky čisté a rovné.
Vyhledání zásuvky: Najděte 15pinovou zásuvku na přívěsu.
Připojení na straně přívěsu: Zasuňte zástrčku do přívěsu.
Připojení na straně tahače: Zasuňte druhou zástrčku do tahače nebo PTE.
Kontrola funkcí: Zkontrolujte osvětlení a signály podle jednotlivých funkcí.

Kompatibilní vozidla a použití

Rozhodující je 15pinová zásuvka podle ISO 12098 na obou stranách. Kabel se hodí pro tahače a přívěsy, které mají tuto zásuvku obě.

ISO 12098:

Tahače a přívěsy s 15pinovou zásuvkou: podle ISO 12098.

💡

Dobré vědět: 15pinovou zástrčku poznáte podle kulatého tělesa s patnácti kolíky. Před objednáním spočítejte kolíky, protože 13pinová verze vypadá podobně, ale má jiné rozložení.

Obsah balení

1x Cojali (2260109) | 15pinový spirálový kabel Type-S/N | Přívěs

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: Cojali
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Spirálový kabel

Připojení

Při jakém palubním napětí kabel pracuje. Nákladní vozidla a přívěsy obvykle používají 24 V.Napětí: 24 V
V jakém rozsahu teplot lze kabel bezpečně používat.Provozní teplota: -40 až 80 °C

Rozměry a hmotnost

Jak je kabel dlouhý. Delší kabel poskytuje větší volnost u hůře dostupné diagnostické zásuvky.Délka kabelu: 450 cm
Jak těžký je kabel nebo adaptér.Hmotnost: 2,17 kg
Referenční číslo: 2 260 109
