Cojali  |  SKU: 2260136

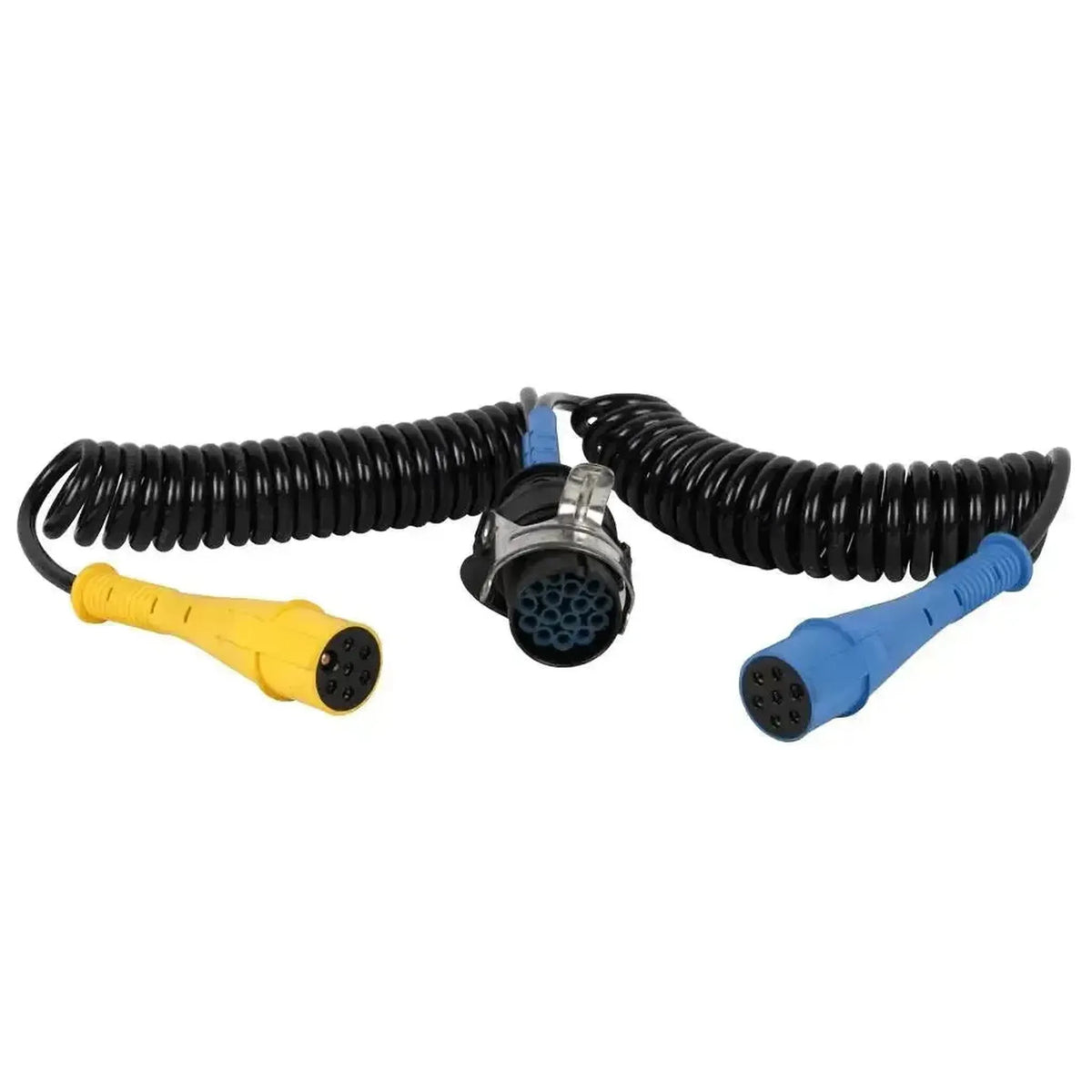

Cojali (2260136) | Iveco 7-pinový – 15-pinový kabel Type-S/N spirálový | Přívěs

€159,95 včetně DPH
€132,19 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

Cojali 2260136 je 24 V spirálový kabel, který propojuje 15pinovou zástrčku (ISO 12098) se dvěma 7pinovými zástrčkami: Type N (ISO 1185, černá) a Type S (ISO 3731, bílá). Cojali jej dodává v provedení s obsazením pinů pro Iveco.

Kabel používáte mezi tahačem s 15pinovou přípojkou a přívěsem se 7pinovými přípojkami 24N a 24S. V katalogu Cojali je také uvedený jako volitelný kabel pro Jaltest PTE, testovací přístroj pro napájení a signály mezi tahačem a přívěsem.

VÝHODY

✔Kromě osvětlení, mlhových světel a couvacích světel kabel propojuje také piny 10, 11 a 12 15pinové zástrčky, takže signály specifické pro Iveco přicházejí na 7pinové zástrčky.
✔Černou 24N a bílou 24S zástrčku lze rozlišit podle barvy, takže je správně připojíte jedním úkonem.
✔Trvalé +24 V z pinu 9 jde na piny 4 a 6 zástrčky 24S, takže oba napájecí piny na přívěsu dostávají napětí.
✔Při maximální délce 4,0 m a provozní teplotě -40 až 80 °C je kabel vhodný pro každodenní použití venku.

UPOZORNĚNÍ

✕Obsazení pinů je přizpůsobeno pro Iveco; provedení pro Mercedes-Benz je 2260135 a obecné provedení je 2260108.
✕Piny 13, 14 a 15 15pinové zástrčky nejsou propojeny, takže signály CAN z 15pinové přípojky nejsou přenášeny.
✕Pro připojení EBS/ABS navíc potřebujete kabel s ISO 7638, například 2260113.
✕Pouze pro instalace 24 V; pro přívěsy 12 V kabel není určen.

Použití a funkce

Kabel propojuje tahač s 15pinovou přípojkou s přívěsem s přípojkami 24N a 24S, nebo slouží jako testovací kabel k Jaltest PTE.

Co kabel propojuje

  • Osvětlení na 24N: Blinkry, brzdové světlo a zadní světla.
  • Mlhová světla na 24S: Z pinu 3 na pin 7 zástrčky 24S.
  • Couvací světla: Z pinu 8 na pin 3 zástrčky 24S.
  • Napájení na 24S: Pin 9 na piny 4 a 6 zástrčky 24S.
  • Signály Iveco: Pin 10 na 24N 7, piny 11 a 12 na 24S.
  • Zem: Pin 4 na pin 1 obou zástrček.

Co můžete dělat

  • Připojení: Elektricky spojit tahač a přívěs.
  • Testování: Pomocí Jaltest PTE odečíst signály.
  • Výměna: Vyměnit opotřebovaný spirálový kabel.

Takto jej používejte

  1. Kontrola zástrček: Zkontrolujte, zda jsou kolíky čisté a rovné.
  2. Připojení Type N: Zasuňte černou zástrčku do 24N na přívěsu.
  3. Připojení Type S: Zasuňte bílou zástrčku do 24S na přívěsu.
  4. Připojení 15pinové přípojky: Zasuňte 15pinovou zástrčku do tahače nebo do PTE.
  5. Kontrola funkcí: Zkontrolujte osvětlení a napájení u každé funkce.

Kompatibilní vozidla a použití

Rozhodující je obsazení pinů pro Iveco. Kabel je vhodný pro tahač s 15pinovou přípojkou podle ISO 12098 a přívěs se 7pinovými přípojkami podle ISO 1185 a ISO 3731.

ISO 12098 na ISO 1185 a ISO 3731:

  • Tahače Iveco s 15pinovou přípojkou: S přívěsem s 24N a 24S.
💡
Dobré vědět: Tři kabely 15pinová na 2x 7pinová se liší pouze obsazením pinů. 2260108 nechává piny 10 až 15 volné, 2260136 propojuje také piny 10, 11 a 12 a 2260135 propojuje piny 12 a 15. Type N je černá, Type S bílá.

Obsah balení

  • 1x Cojali (2260136) | Iveco 7pinový - 15pinový spirálový kabel Type-S/N | Přívěs

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka
Cojali
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu
Spirálový kabel

Připojení

Při jakém palubním napětí kabel pracuje. Nákladní vozidla a přívěsy obvykle používají 24 V.Napětí
24 V
V jakém rozsahu teplot lze kabel bezpečně používat.Provozní teplota
-40 až 80 °C

Rozměry a hmotnost

Jak je kabel dlouhý. Delší kabel poskytuje větší volnost u hůře dostupné diagnostické zásuvky.Délka kabelu
400 cm
Referenční číslo
2 260 136

Další parametry

Použití
Elektrické propojení tahače a přívěsu, zapojení pinů Iveco
Strana tahače
15pinový ISO 12098 (samec)
Strana přívěsu
7pinový typ N (ISO 1185, černý) a 7pinový typ S (ISO 3731, bílý)
Norma
ISO 12098, ISO 1185, ISO 3731
