Cojali | SKU: 2260113

Cojali (2260113) | Wabco 7-kontaktní kabel EBS (ISO 7638) | Přívěs

Name: Cojali (2260113) | Wabco 7-kontaktní kabel EBS (ISO 7638) | Přívěs
Brand: Cojali
SKU: 2260113
Price: 84.95 EUR
Availability: InStock

€84,95 včetně DPH

€70,21 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

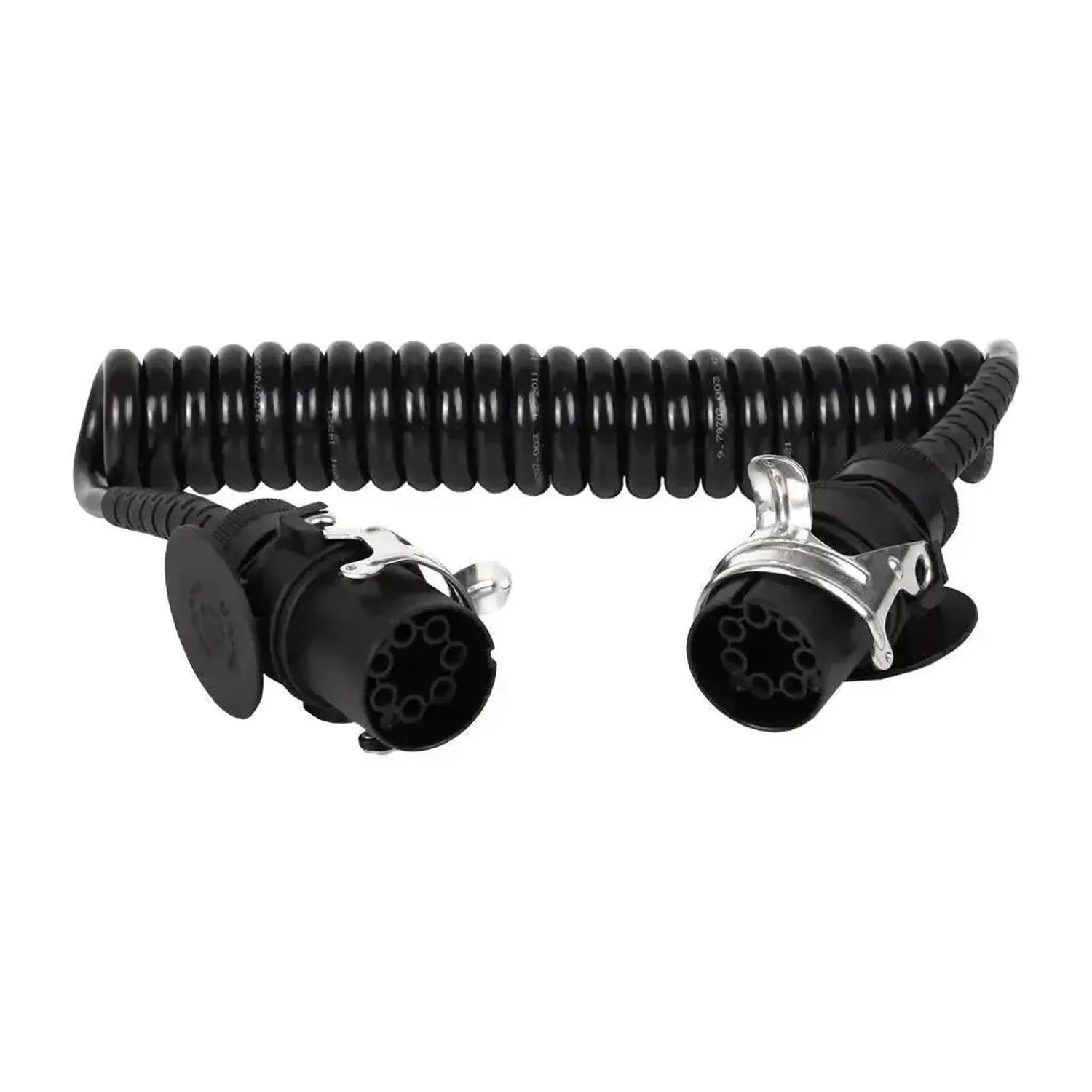

Cojali 2260113 je spirálový kabel s 7pinovou zástrčkou podle ISO 7638 na obou koncích. Slouží k připojení EBS/ABS přívěsu. Všech sedm pinů je propojeno 1:1.

Podle normy ISO 7638 slouží vedení pro napájení regulačních ventilů, napájení elektroniky, signál poruchy ABS a CAN spojení pro EBS a ABS. Cojali uvádí WABCO 4460082430 jako referenci OE. V katalogu Cojali je kabel uveden také jako volitelný kabel pro Jaltest PTE.

KLADY

✔Ekvivalent k WABCO 4460082430, takže můžete opotřebovaný originální kabel přímo vyměnit.

✔Přenáší CAN signály pro EBS a ABS, které přes 15pinový a 7pinový osvětlovací kabel nepřecházejí.

✔Všech sedm pinů je propojeno 1:1, takže kabel funguje s každým připojením ISO 7638.

✔S maximální délkou 4,0 m a provozní teplotou -40 až 80 °C je kabel vhodný pro každodenní používání venku.

UPOZORNĚNÍ

✕Kabel zajišťuje pouze spojení brzdového systému; pro osvětlení navíc potřebujete 15pinový nebo 7pinový kabel.

✕Pro přívěs pouze s konektorem 24S je správným kabelem 2260105.

✕Špatné uzemnění na pinu 3 nebo 4 vyvolává chybová hlášení; před použitím zkontrolujte piny.

✕Cojali neuvádí žádné napětí; ISO 7638 zná provedení 24 V a 12 V s jiným kódováním, proto zkontrolujte zástrčku na přívěsu.

Použití a funkce

Kabel spojuje konektor ISO 7638 tažného vozidla a přívěsu, nebo slouží jako testovací kabel pro Jaltest PTE.

Co kabel propojuje

Pin 1 a 4: Napájení a uzemnění regulačních ventilů.
Pin 2 a 3: Napájení a uzemnění elektroniky.
Pin 5: Signál poruchy ABS.
Pin 6 a 7: CAN High a CAN Low pro EBS/ABS.

Co můžete udělat

Připojení: Propojení EBS/ABS tažného vozidla a přívěsu.
Testování: Pomocí Jaltest PTE zkontrolujte ISO 7638.
Výměna: Výměna opotřebovaného spirálového kabelu EBS.

Způsob použití

Kontrola zástrček: Zkontrolujte, zda jsou piny čisté a bez koroze.
Vyhledání připojení: Najděte zásuvku ISO 7638 na přívěsu.
Připojení na straně přívěsu: Zasuňte zástrčku do přívěsu.
Připojení na straně tahače: Zasuňte druhou zástrčku do tahače nebo PTE.
Kontrola: Zkontrolujte, zda zhasne výstraha EBS na palubní desce.

Kompatibilní vozidla a použití

Rozhodující je 7pinový konektor ISO 7638. Cojali uvádí kabel pro následující značky.

Nákladní automobily:

DAF, Iveco, MAN, Renault a Scania: S konektorem ISO 7638.

Přívěsy a návěsy:

Benalu, Kässbohrer, Kögel, Krone a Schwarzmüller: S konektorem ISO 7638.
SAF a Tirsan: S konektorem ISO 7638.

Autobusy:

Otokar: S konektorem ISO 7638.

💡

Dobré vědět: U provedení ISO 7638 24 V je na vnějším kruhu vedle pinu 5 výstupek, u provedení 12 V je výstupek mezi piny 3 a 4. Na zásuvce přívěsu zkontrolujte, jaké kódování máte.

Obsah balení

1x Cojali (2260113) | Wabco 7-pinová EBS (ISO 7638) spirálový kabel | Přívěs

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: Cojali
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Spirálový kabel

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: Jaltest
Který modul Jaltest je pro použití kabelu nutný. Bez správné licence kabel nefunguje.Softwarový modul Jaltest: PTE přívěsy

Připojení

Přes které datové linky kabel přenáší signály. Vozidlo a tester musí používat stejný způsob komunikace.Komunikace: CAN-bus
V jakém rozsahu teplot lze kabel bezpečně používat.Provozní teplota: -40 až 80 °C
