AsTools | SKU: A0153

Adaptační kabel Yamaha 4 Pin OBD – 16 Pin OBD2 | Motorky

Name: Adaptační kabel Yamaha 4 Pin OBD – 16 Pin OBD2 | Motorky
Brand: AsTools
SKU: A0153
Price: 9.95 EUR
Availability: InStock
Rating: 4.75 (4 reviews)

4 recenzí

€9,95 včetně DPH

€8,22 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

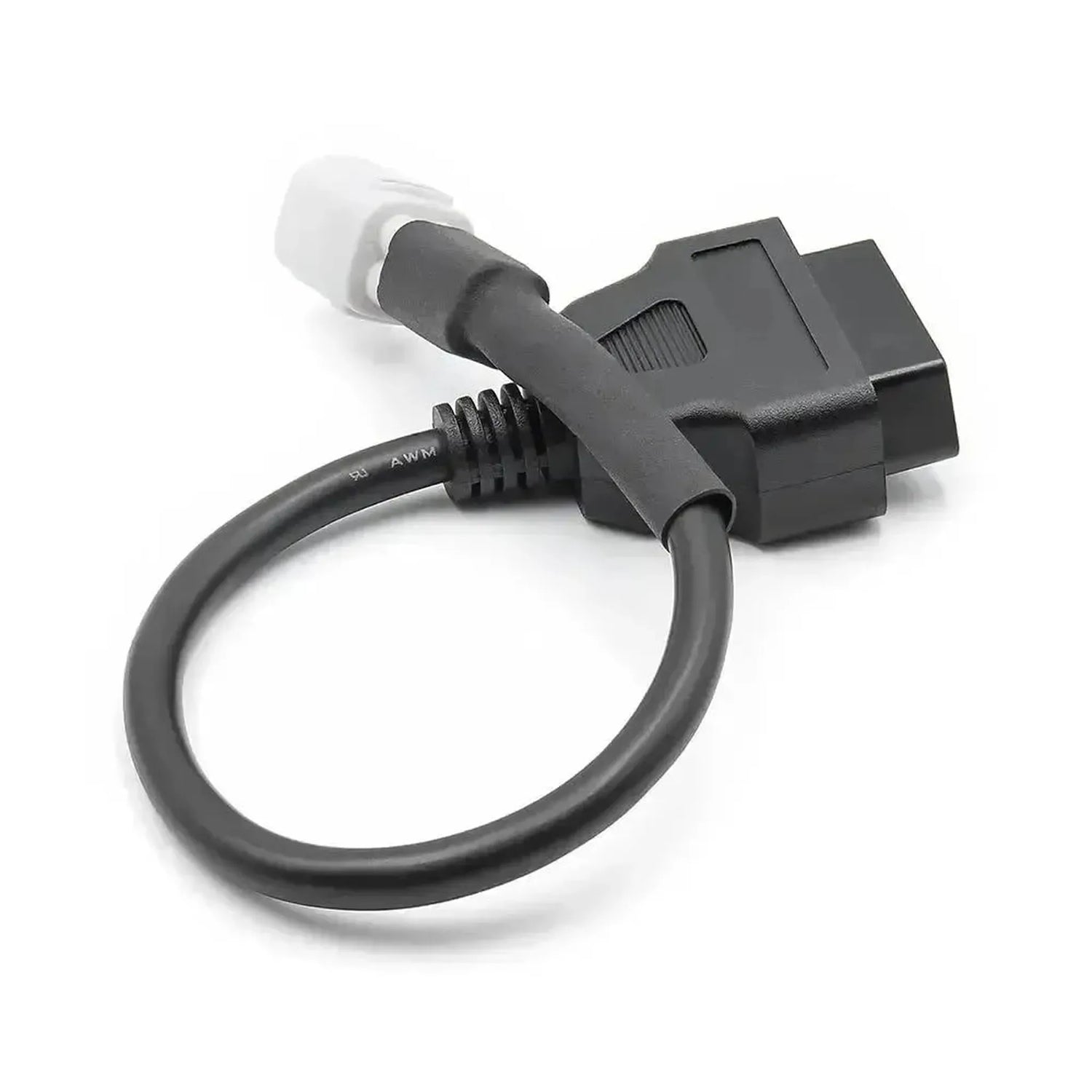

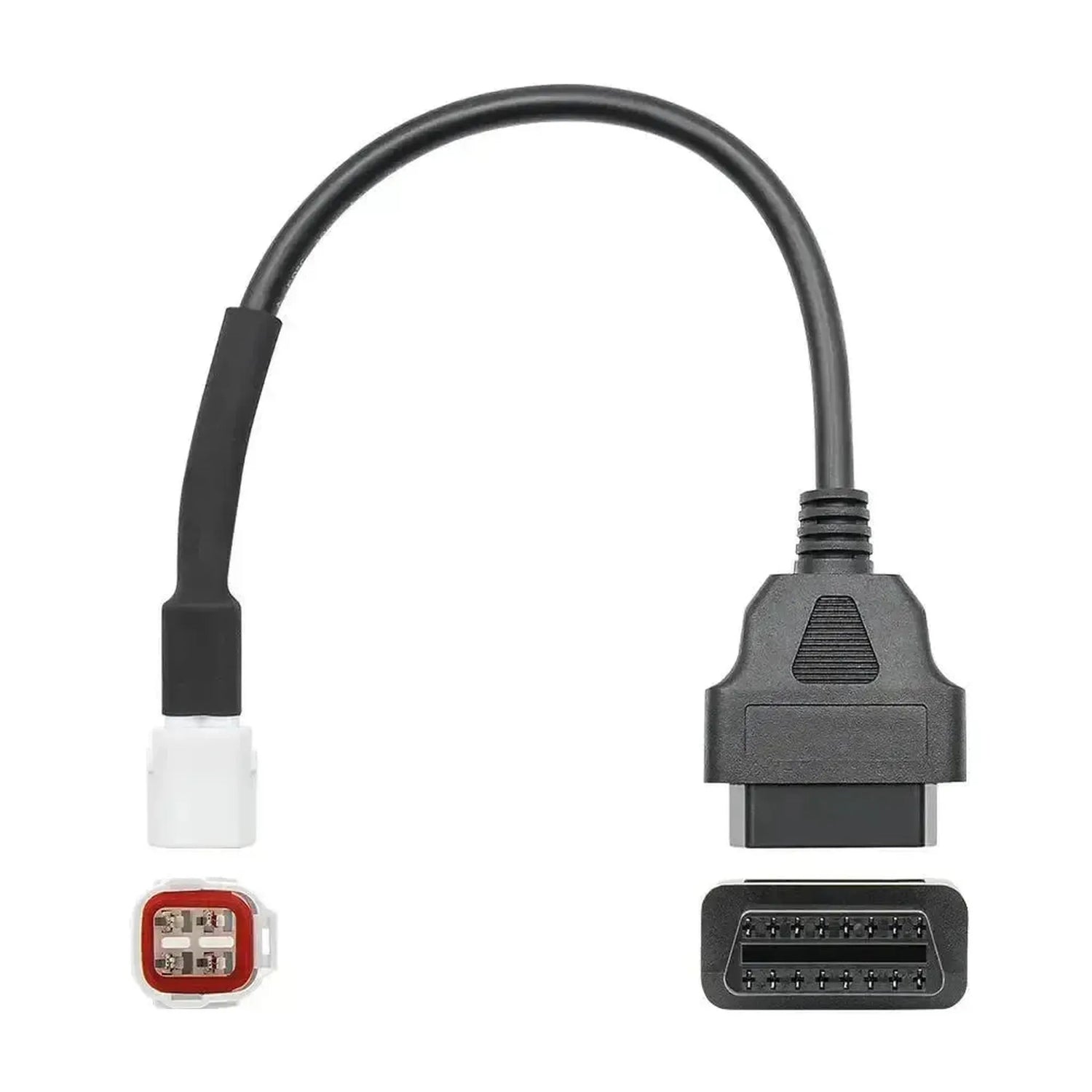

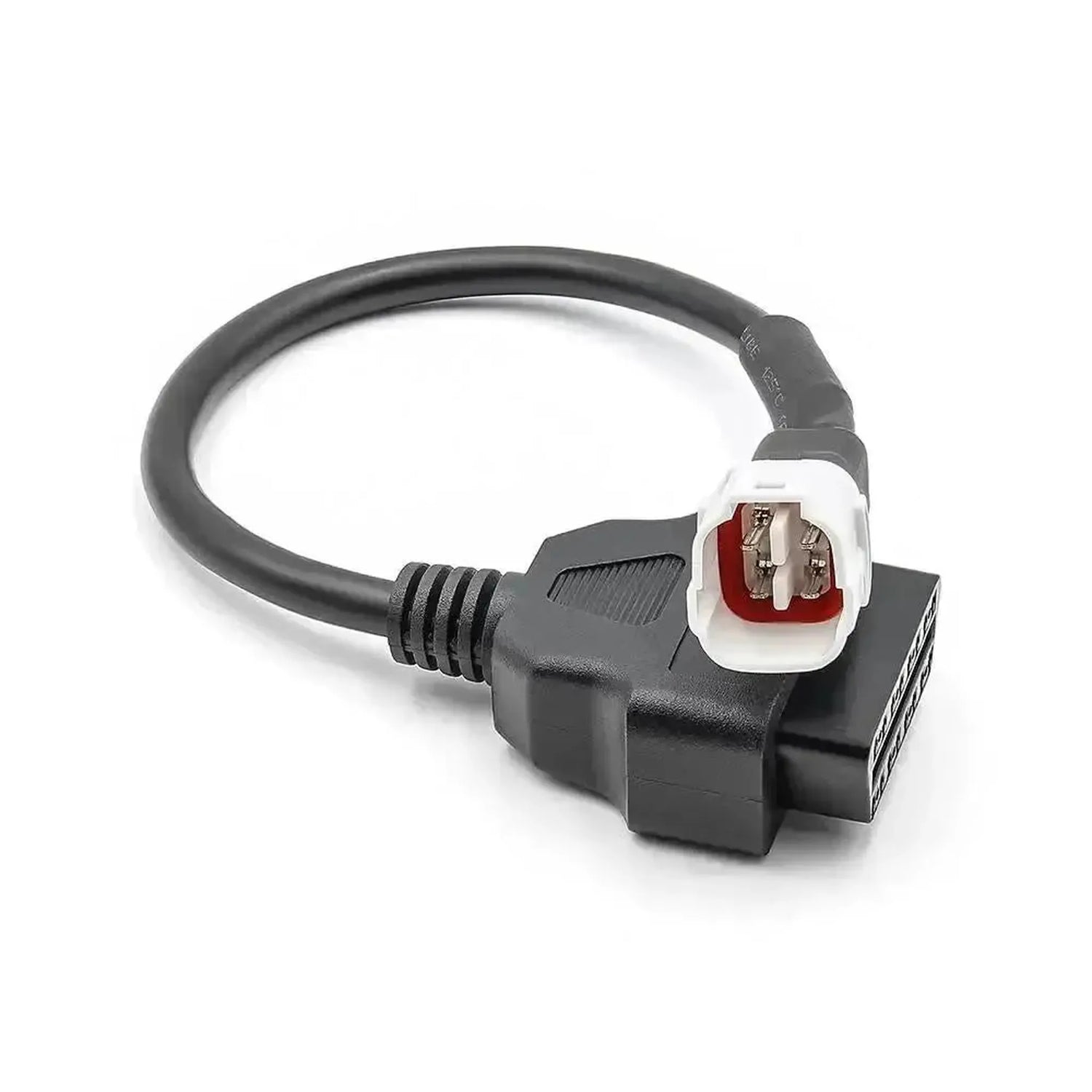

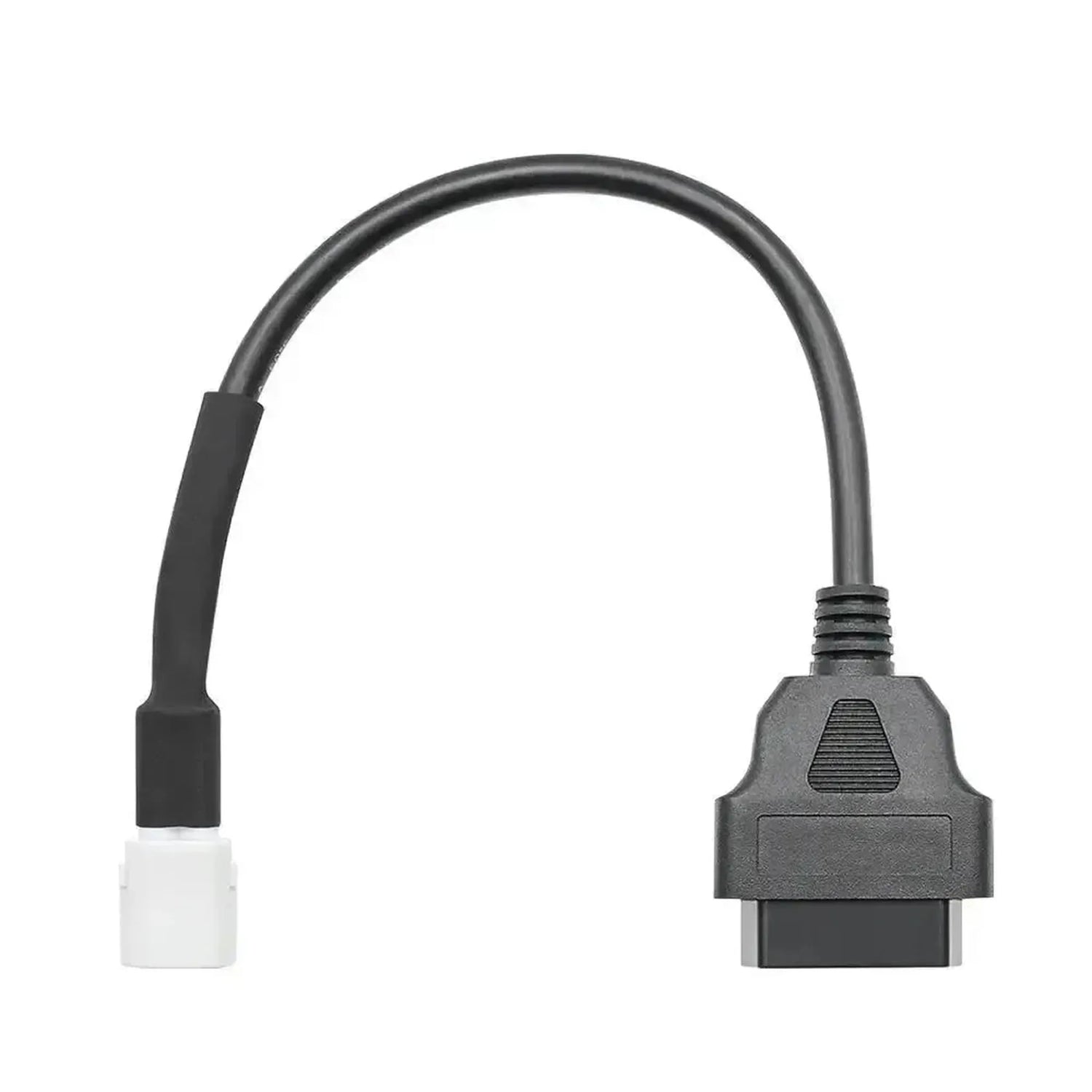

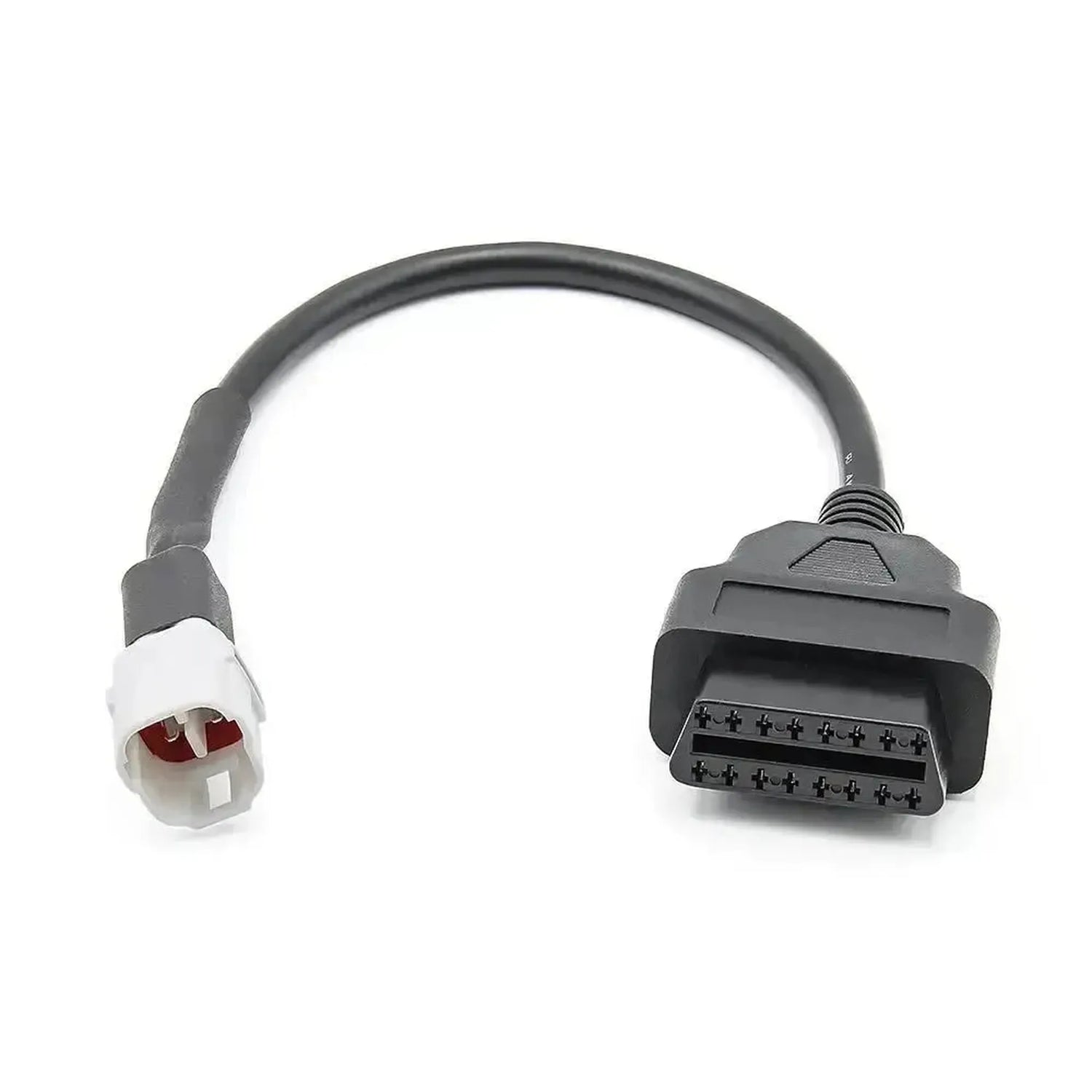

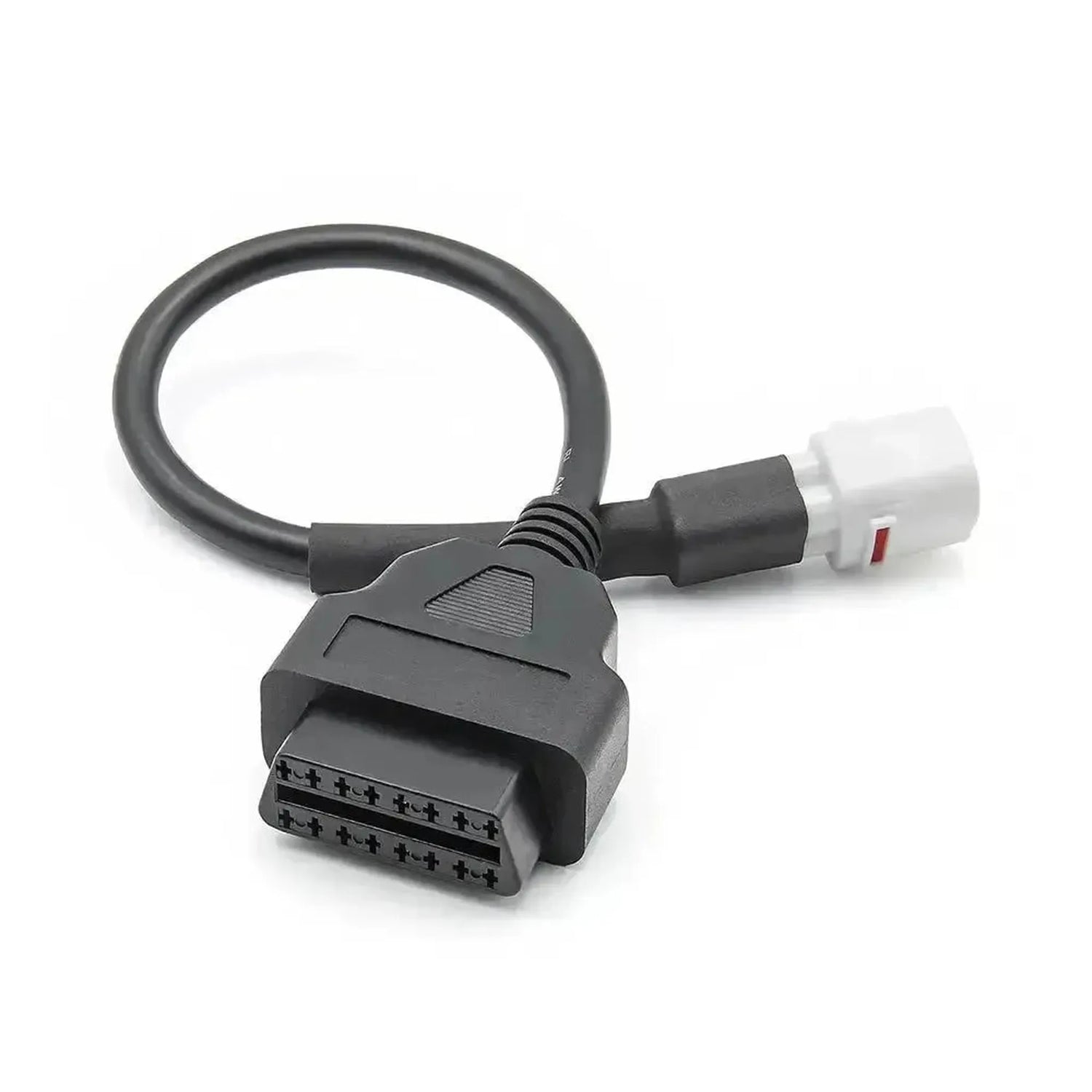

Tento redukční kabel propojuje 4pinový diagnostický konektor motocyklů Yamaha se čtečkou vybavenou 16pinovým konektorem OBD2. Konektor se obvykle nachází pod sedlem.

Yamaha používala tento konektor u modelů před normou Euro 5, přibližně do roku 2020. Pomocí kabelu načtete chybové kódy a živá data z řízení motoru. Kabel pouze fyzicky převádí konektor. Čtečka sama musí podporovat diagnostiku Yamaha.

VÝHODY

✔Zpřístupní 4pinový konektor Yamaha pro vaši stávající čtečku nebo rozhraní OBD2.

✔Vhodné pro mnoho modelů Yamaha, od MT-07 po YZF-R1 a Tracer 900.

✔K přístupu ke konektoru nepotřebujete samostatný diagnostický přístroj Yamaha.

✔Kabel pracuje pasivně: nevyžaduje žádný software ani vlastní elektroniku.

UPOZORNĚNÍ

✕Vaše čtečka musí podporovat diagnostiku Yamaha přes tento 4pinový konektor; kabel žádné protokoly nepřevádí.

✕Jednoduchá čtečka EOBD pro osobní automobily přes tento kabel nefunguje.

✕Modely Euro 5 od přibližně roku 2020 mají 6pinový konektor Euro 5; pro ně je potřeba jiný kabel.

✕Starší modely Yamaha s 3pinovým konektorem na tento kabel nepasují.

Použití a funkce

Kabel je určen pro dílny a motorkáře, kteří načítají data z motocyklu Yamaha se 4pinovým konektorem.

Řídicí jednotky, ke kterým se dostanete

Řízení motoru: Vstřikování, zapalování a škrticí klapka.
ABS: U modelů s ABS.
Ostatní moduly: Podle modelu.

Co můžete dělat

Chybové kódy: čtení a mazání podle systému.
Živá data: Zobrazení aktuálních hodnot senzorů.
Informace o vozidle: Vyžádání údajů o softwaru a ECU.
Reset servisu: Pokud jej diagnostický přístroj nabízí.

Jak ho použít

Vyhledání konektoru: Sejměte sedlo a najděte 4pinový konektor.
Sejmutí krytky: Sundejte krytku konektoru.
Připojení: Zasuňte 4pinový konektor kabelu do konektoru.
Připojení diagnostického přístroje: Připojte 16pinovou zástrčku.
Načtení dat: Zapněte zapalování a vyberte Yamaha a model.

Kompatibilní vozidla a použití

Rozhodující je 4pinový diagnostický konektor Yamaha z doby před normou Euro 5. Kabel je vhodný mimo jiné pro následující modely:

Yamaha:

MT-07: 2015 až 2020.
MT-09: 2014 až 2020.
MT-10: 2016 až 2021.
Tracer 700: 2016 až 2020.
Tracer 900: 2015 až 2020.
XSR900: 2016 až 2021.
YZF-R1: 2015 až 2019.
YZF-R3: 2018 až 2021.
XT700 Ténéré: 2019 až 2020.

💡

Dobré vědět: Spočítejte kolíky konektoru pod sedlem. Při 4 kolících tento kabel pasuje; u 3 kolíků nebo u 6pinového konektoru Euro 5 potřebujete jiný kabel.

Obsah balení

1x Redukční kabel Yamaha 4pinový OBD – 16pinový OBD2 | Motocykl

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: AsTools
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel

Připojení

Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2 (J1962)
Přes které datové linky kabel přenáší signály. Vozidlo a tester musí používat stejný způsob komunikace.Komunikace: CAN-bus
