AsTools | SKU: A0172

Redukční kabel Euro-V 6 kolíků OBD – 16 kolíků OBD2 | Motorky

Name: Redukční kabel Euro-V 6 kolíků OBD – 16 kolíků OBD2 | Motorky
Brand: AsTools
SKU: A0172
Price: 9.95 EUR
Availability: InStock
Rating: 5 (1 reviews)

1 recenze

€9,95 včetně DPH

€8,22 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

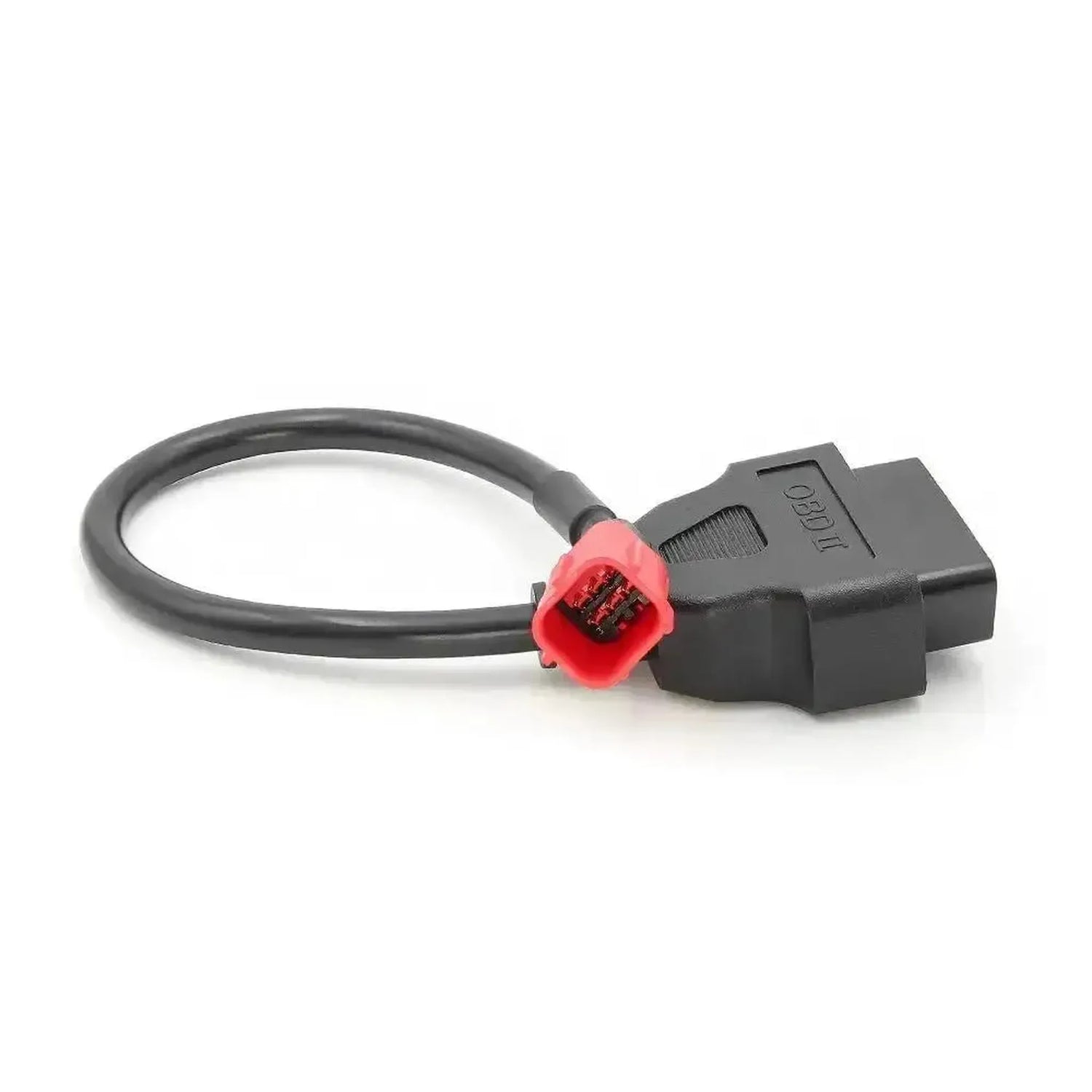

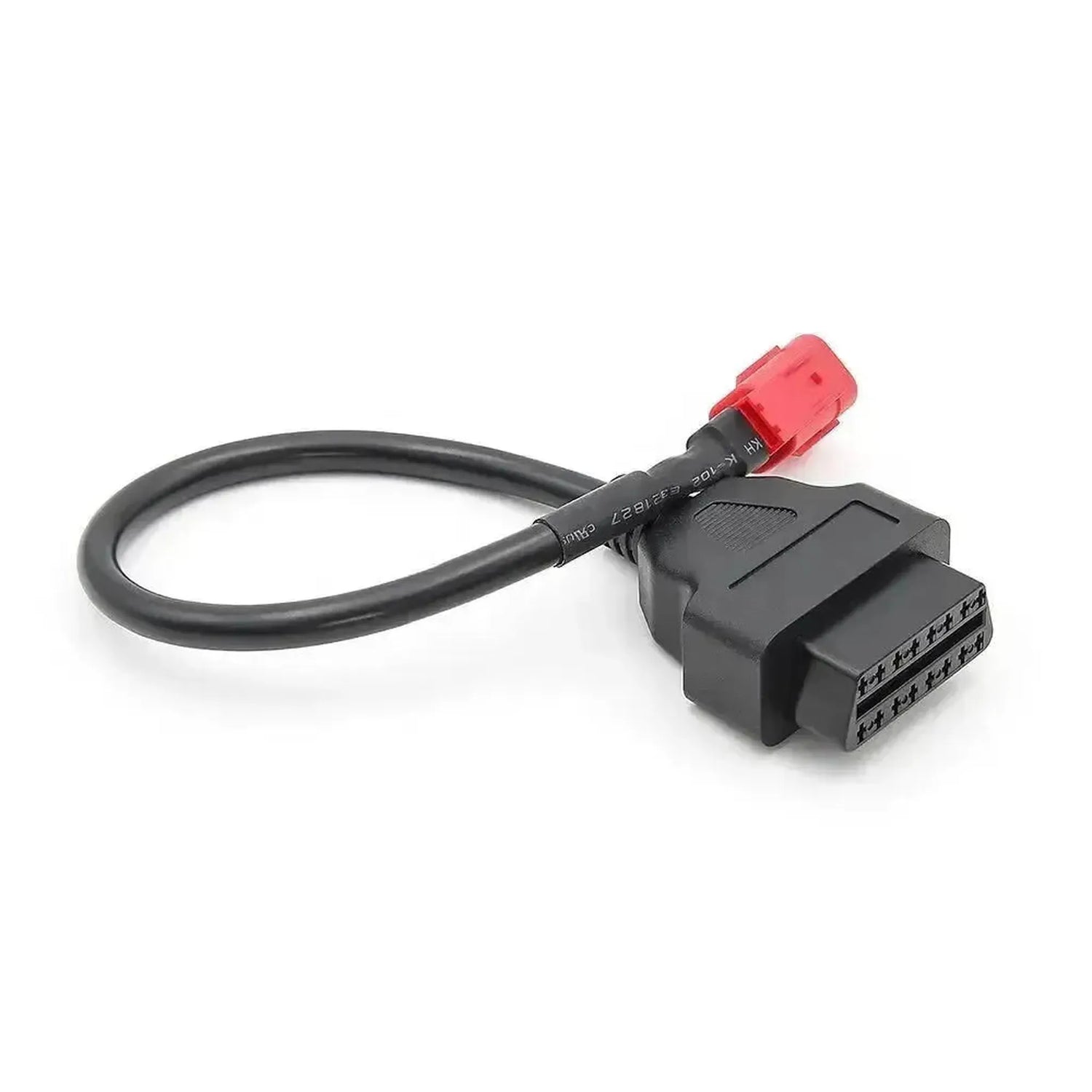

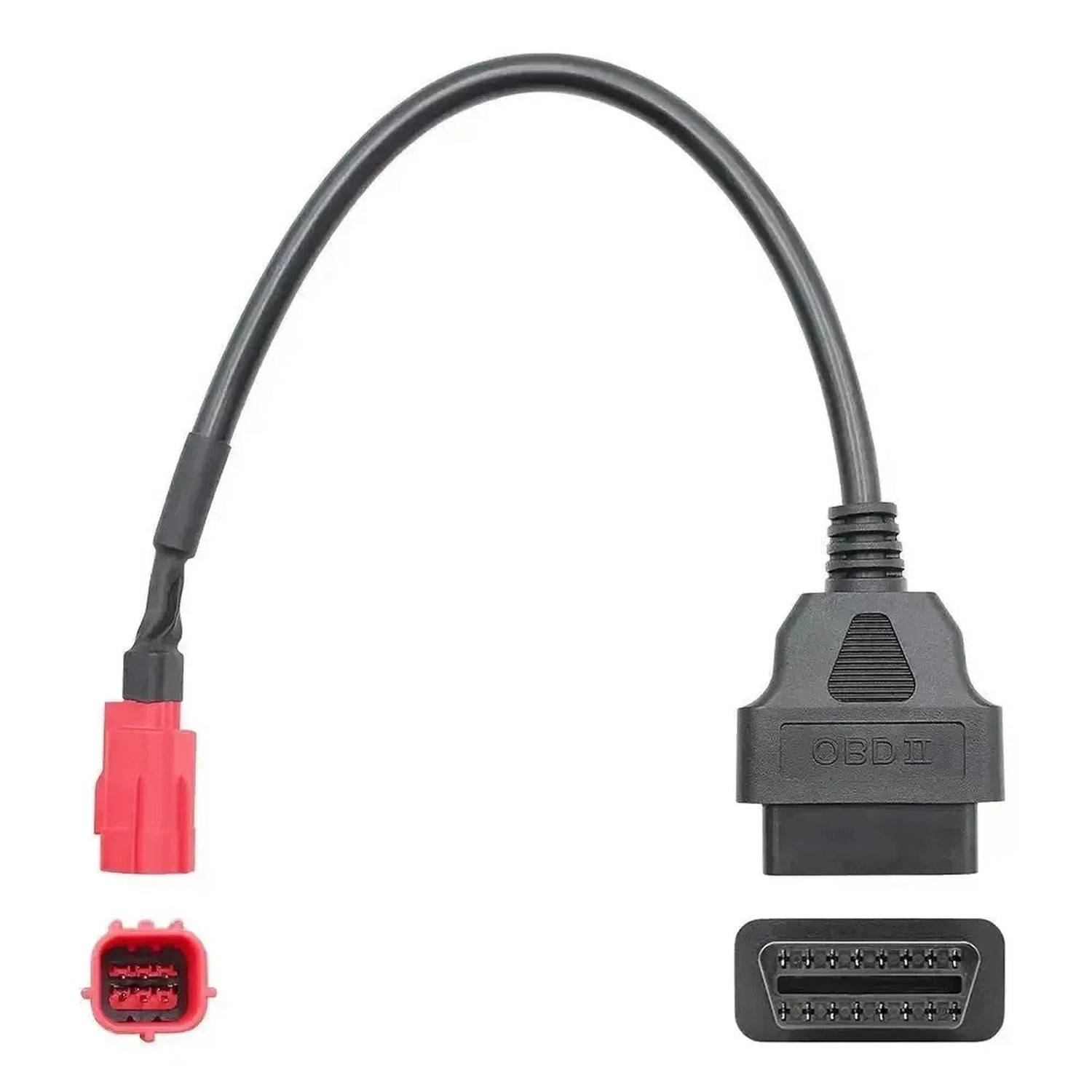

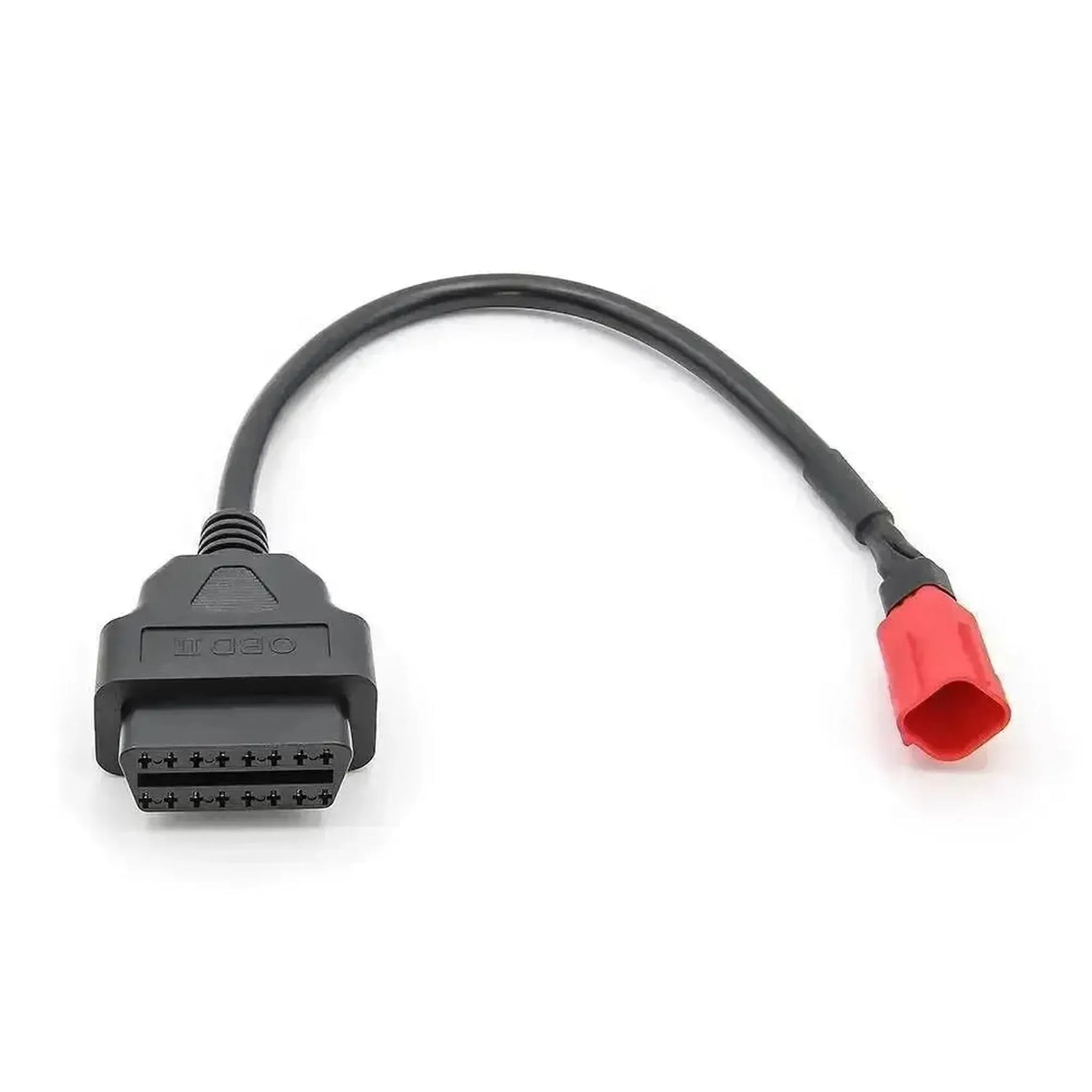

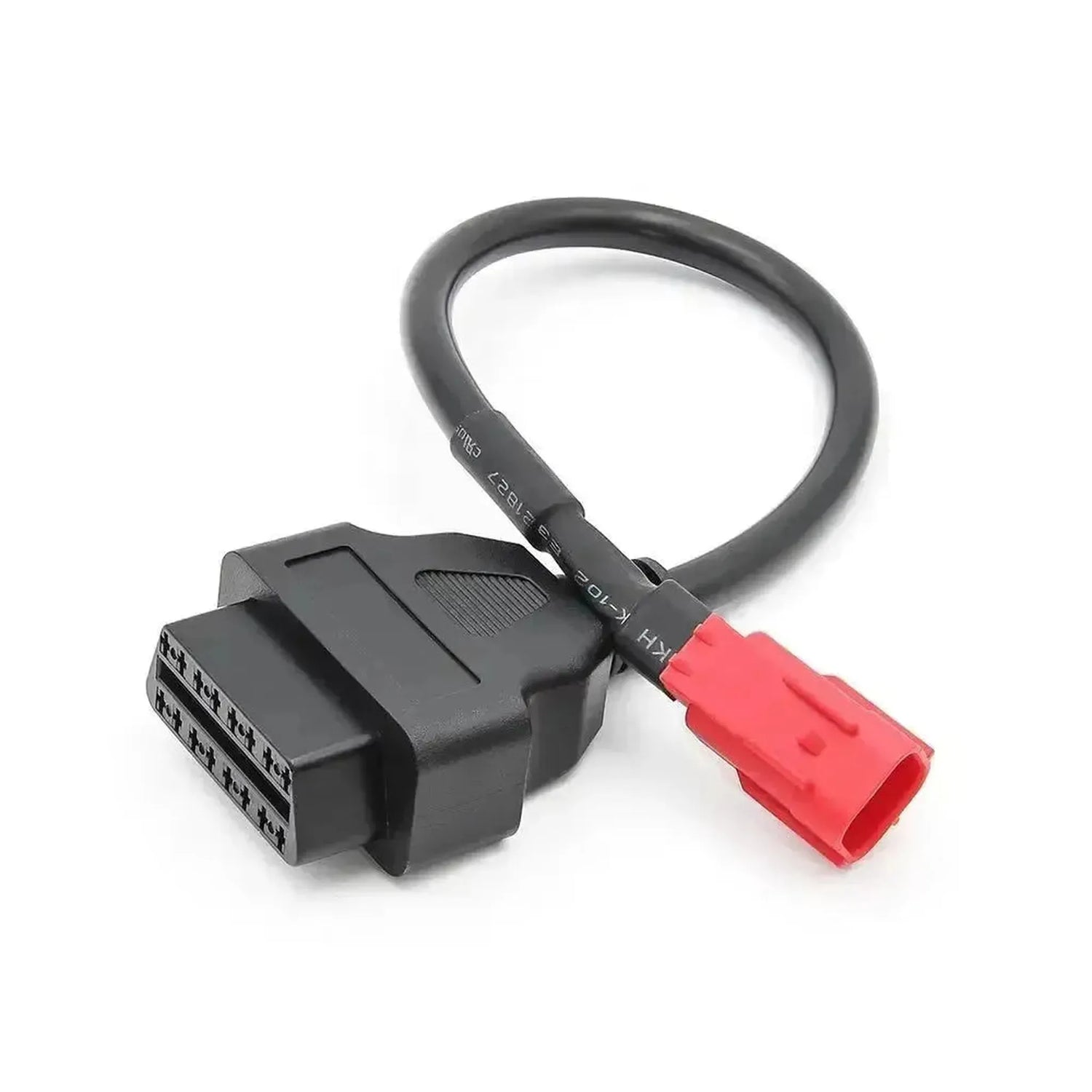

Tento adaptérový kabel propojuje 6-pinovou diagnostickou zásuvku Euro 5 motocyklů s diagnostickým přístrojem vybaveným 16-pinovým konektorem OBD2. Tato zásuvka je definována normou ISO 19689 a nachází se obvykle pod sedlem nebo u přístrojové desky.

Motocykly splňující normu Euro 5 používají tento standardizovaný konektor místo vlastní zásuvky výrobce. Kabelem čtete chybové kódy a živá data přes CAN-bus nebo K-Line. Kabel pouze fyzicky převádí zapojení zásuvky. Diagnostický přístroj musí sám podporovat diagnostiku motocyklu dané značky.

VÝHODY

✔Jeden kabel pro více značek, protože zásuvka Euro 5 je standardizována podle ISO 19689.

✔Vhodný pro novější modely například Honda a Yamaha od přibližně roku 2020.

✔Zásuvka poskytuje napájení z baterie a uzemnění vedle signálů CAN a K-Line.

✔Kabel pracuje pasivně: nevyžaduje žádný software ani vlastní elektroniku.

UPOZORNĚNÍ

✕Váš diagnostický přístroj musí podporovat diagnostiku specifickou pro značku přes zásuvku Euro 5; kabel neprovádí převod protokolů.

✕Jednoduchá čtečka EOBD pro osobní automobily přes tento kabel nefunguje.

✕Nevhodné pro starší modely s vlastní zásuvkou výrobce, například 4-pinovou zásuvkou Yamaha nebo 4-pinovou zásuvkou Honda.

✕Dostupné systémy se liší podle značky, modelu a diagnostického přístroje.

Použití a funkce

Kabel je určen pro dílny a motorkáře, kteří čtou motocykly se zásuvkou Euro 5.

Systémy, ke kterým se lze dostat

Řízení motoru: Vstřikování, zapalování a škrticí klapka.
ABS: U modelů s ABS.
Ostatní moduly: Podle značky a modelu.

Co lze dělat

Chybové kódy: Čtení a mazání podle systému.
Živá data: Zobrazení aktuálních hodnot senzorů.
Informace o vozidle: Zjištění údajů o software a ECU.
Reset servisu: Pokud to diagnostický přístroj nabízí.

Způsob použití

Vyhledání zásuvky: Podívejte se pod sedlo nebo na palubní desku.
Kontrola konektoru: Zkontrolujte, zda má zásuvka 6 pinů.
Připojení: Zasuňte 6-pinový konektor kabelu do zásuvky.
Připojení diagnostického přístroje: Připojte 16-pinový konektor.
Čtení: Zapněte zapalování a vyberte značku a model.

Kompatibilní vozidla a použití

Rozhodující je 6-pinová zásuvka Euro 5 podle ISO 19689. Tuto zásuvku používají také Suzuki, Kawasaki, KTM, Moto Guzzi, Piaggio a Vespa na svých modelech Euro 5. Příklady:

Honda:

CB500 a CBR500: Od modelového roku 2021.
CB650: Od modelového roku 2021.
CBR1000RR-R: Od modelového roku 2020.
CRF1100 Africa Twin: Od modelového roku 2020.
CMX1100 Rebel: Od modelového roku 2021.

Yamaha:

YZF-R1: Od modelového roku 2020.
MT-07 a MT-09: Od modelového roku 2021.
Tracer 9: Od modelového roku 2021.
TMAX: Od modelového roku 2021.
XT700 Ténéré: Od modelového roku 2021.
YZF-R7: Od modelového roku 2021.

💡

Dobré vědět: Konektor Euro 5 je 6-pinový konektor, který se obvykle nachází pod sedlem nebo u přístrojového panelu. Pokud má vaše motocykl konektor se 3 nebo 4 piny, budete potřebovat kabel specifický pro danou značku.

Obsah balení

1x Kabel pro připojení Euro-V 6-pinový OBD – 16-pinový OBD2 | Motocykl

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: AsTools
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 6pinový Euro 5 (ISO 19689)
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2 (J1962)
Přes které datové linky kabel přenáší signály. Vozidlo a tester musí používat stejný způsob komunikace.Komunikace: K-line
CAN-bus
