Jaltest  |  SKU: JDC216A9

Jaltest (JDC216A9) | 3+3-pinový J1939 – 16-pinový OBD2 redukční kabel | Užitková a pracovní vozidla

€114,95 včetně DPH
€95,00 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

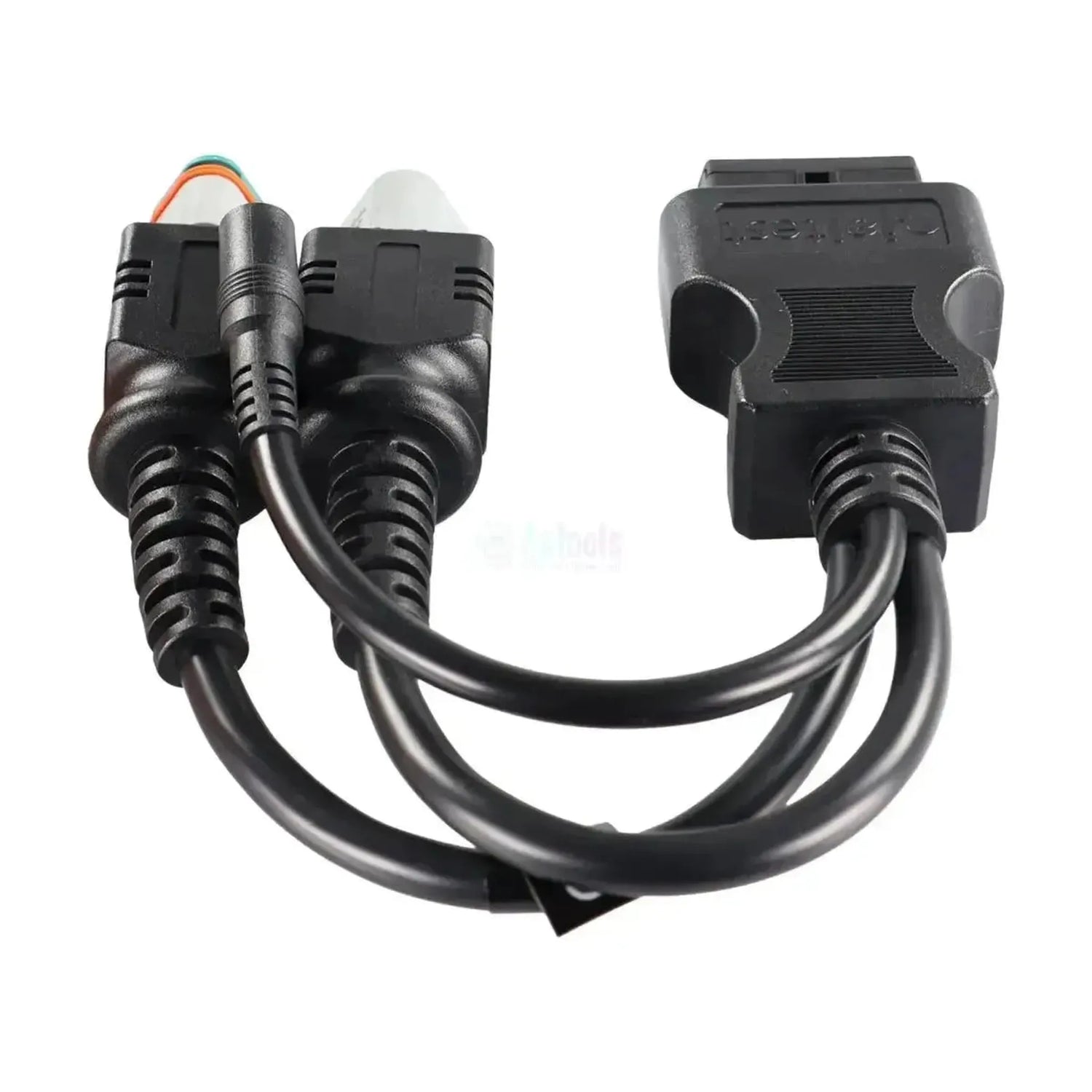

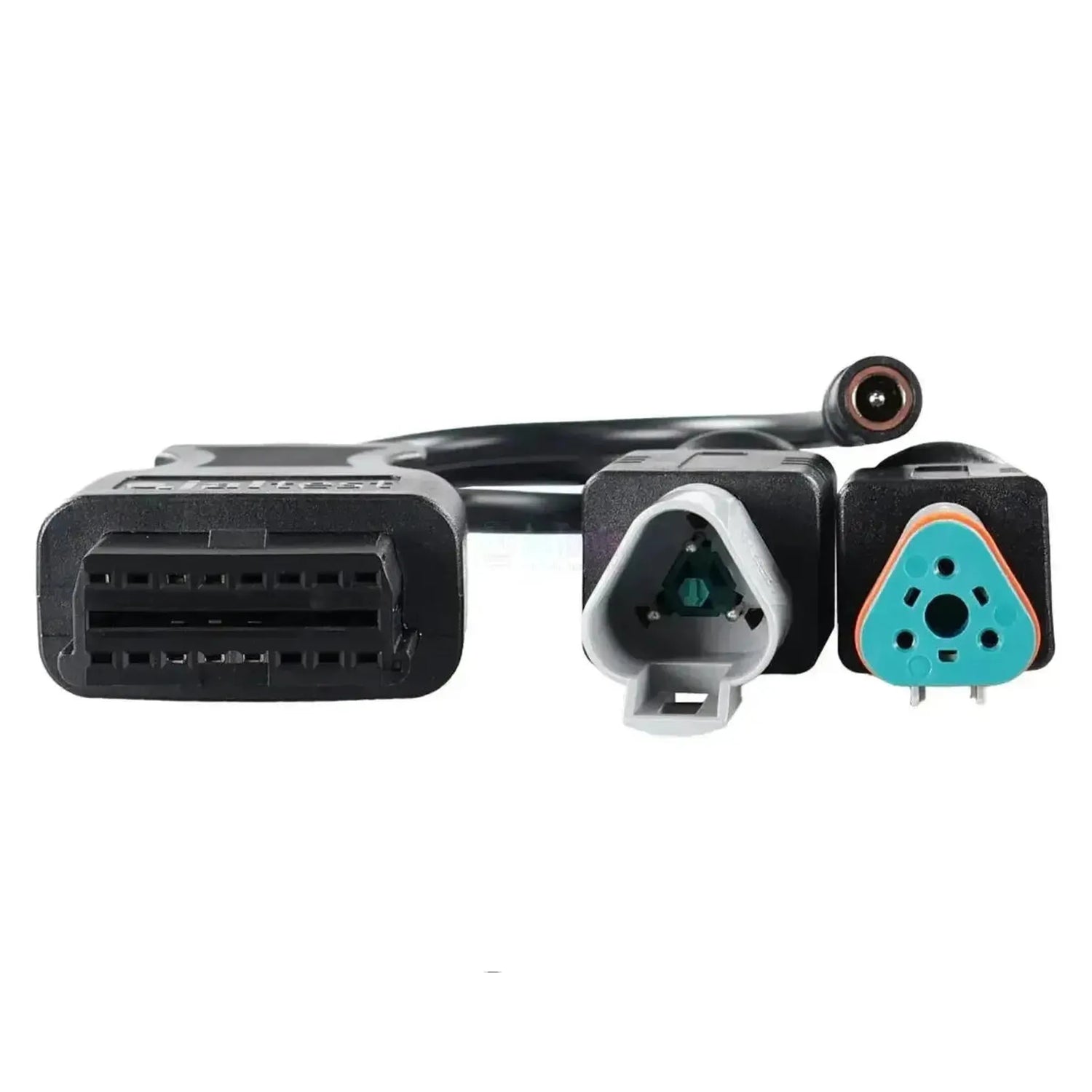

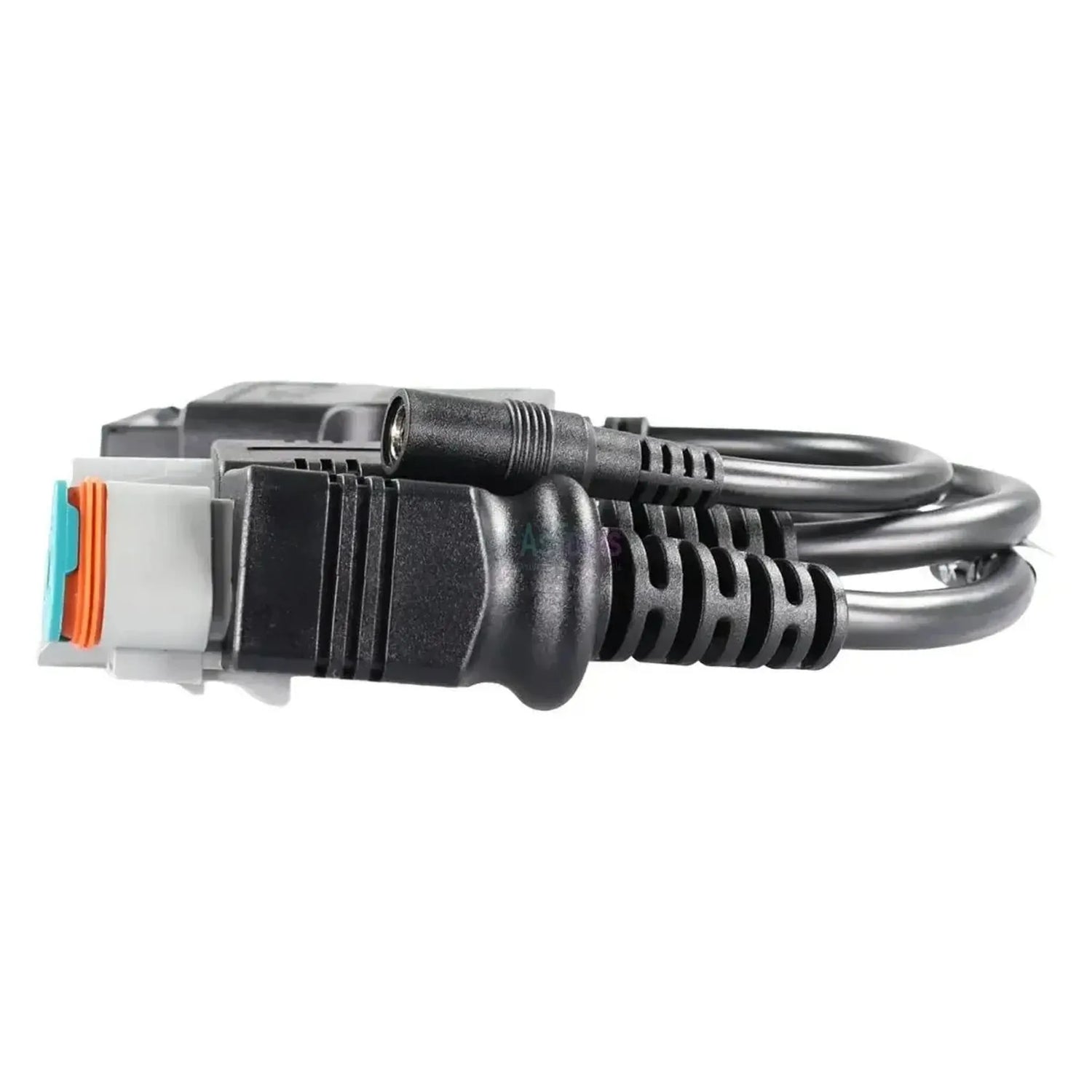

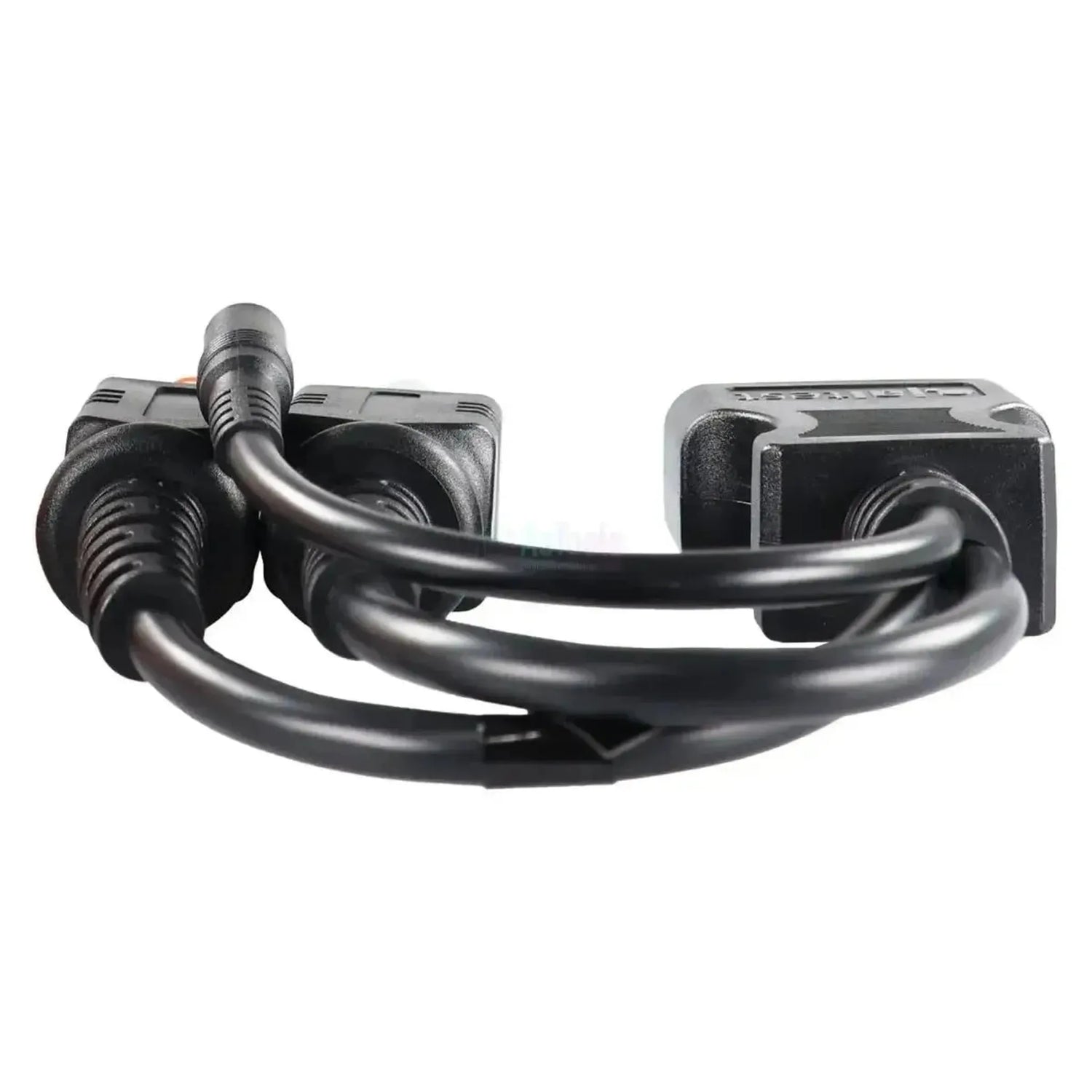

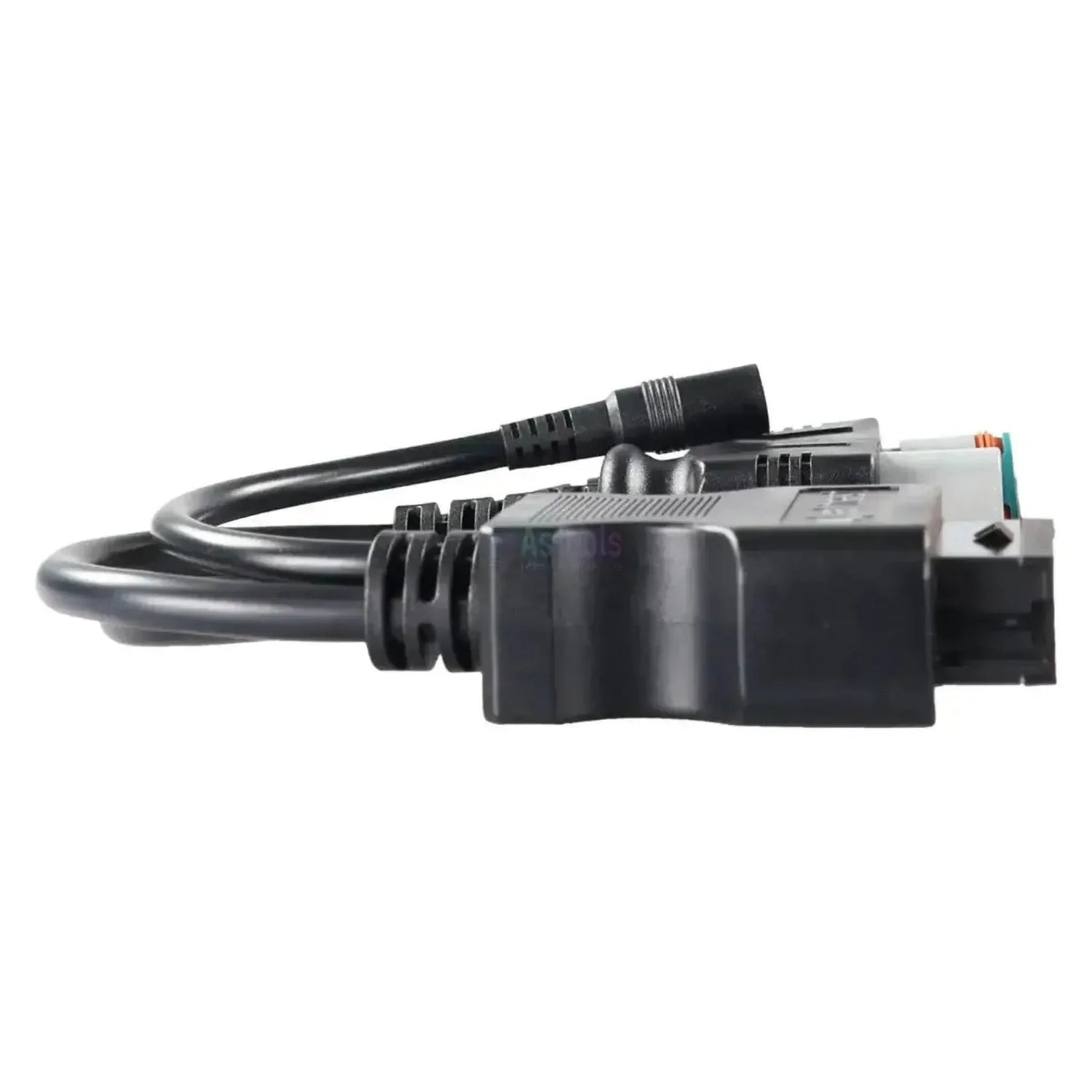

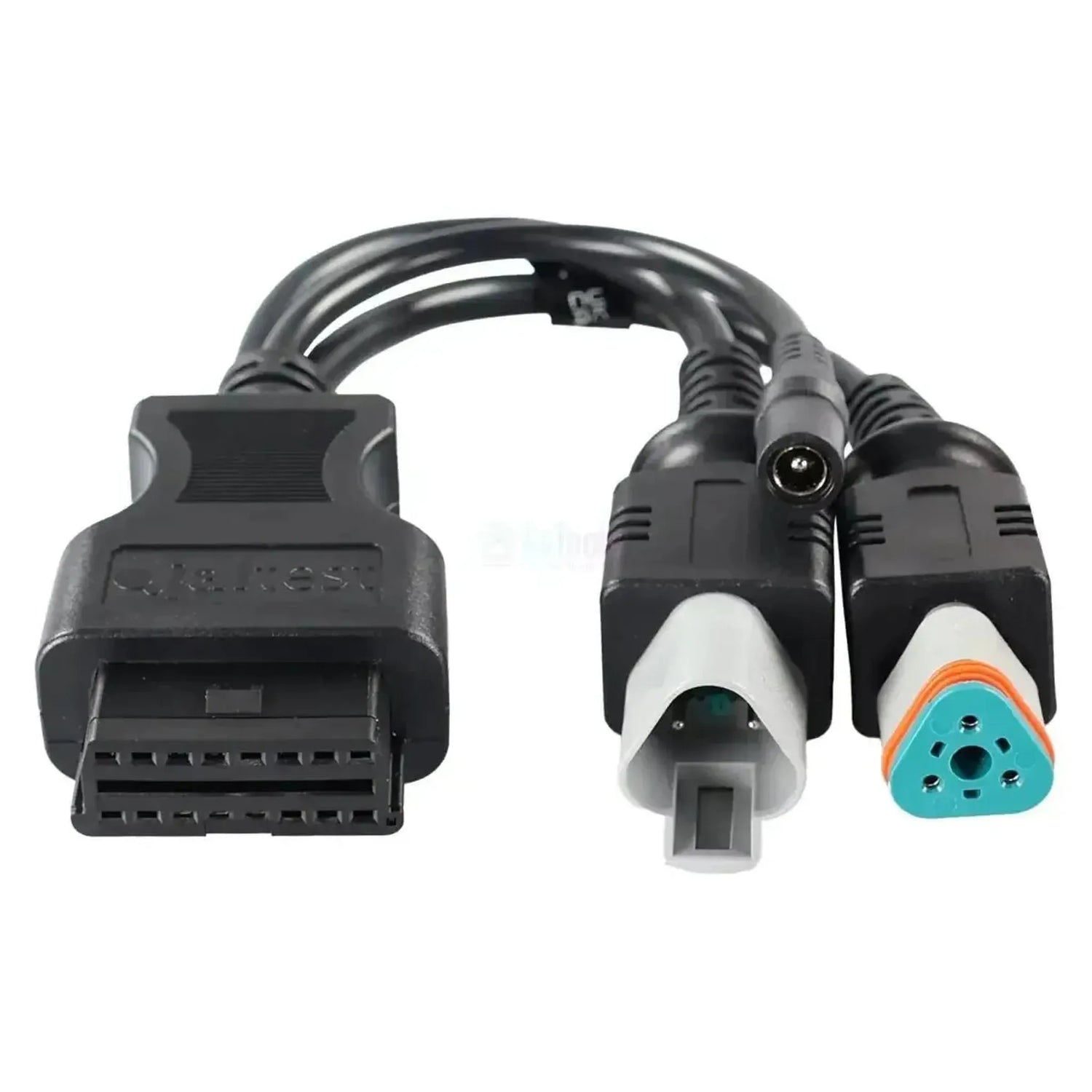

De Jaltest JDC216A9 wordt opgenomen in de doorgaande J1939-backbone van een voertuig en brengt die databus naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Uit het OBD2-huis komen drie takken: Een grijze 3-polige Deutsch-stekker met pennen, een bijbehorende 3-polige bus met turquoise borgwig en oranje afdichting, en een aparte voedingsplug. Het snoer is 28 tot 30 cm lang.

Doordat de mannelijke en de vrouwelijke helft er beide aan zitten, blijft de kabelstreng doorverbonden terwijl u meet. SAE J1939 is de CAN-standaard waarop motorregeling, remsysteem, transmissie en instrumentenpaneel van zware voertuigen communiceren. Omdat de norm ook de 3-polige koppelingen vastlegt, is de adapter merkonafhankelijk. De kabel is gemaakt voor de Jaltest Link V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Toegang tot het J1939-datanet op voertuigen en machines waar geen aparte diagnosestekker is aangebracht.
✔De adapter wordt in de bestaande backbone opgenomen, die doorverbonden blijft; de regeleenheden blijven dus met elkaar communiceren terwijl u meet.
✔Een eigen voedingsplug zorgt voor de stroomvoorziening, ook waar de aansluiting zelf geen voeding voert.
✔Breed inzetbaar, omdat J1939 een open standaard is die door alle grote fabrikanten van zware voertuigen wordt toegepast.

AANDACHTSPUNTEN

✕Vereist een bereikbare 3-polige koppeling in de backbone; die zit in de doorgaande kabelstreng en niet op elke machine op een handige plek.
✕Met 28 tot 30 cm is de adapter kort, dus u werkt bij de koppeling zelf en niet vanuit de cabine.
✕Alleen voor de 3-polige inline-koppeling; systemen met een eigen diagnosestekker bereikt u met de bijbehorende verloopkabel.
✕De kabel is opgegeven voor de Jaltest Link V9 en niet voor de V8.1.

Toepassingen en functionaliteiten

Via de backbone komt u rechtstreeks op de J1939-bus. Wat u daar aantreft, is geen vaste lijst: Elke fabrikant hangt zijn eigen regeleenheden aan de bus, van een enkele motorregeling tot een compleet netwerk. Wat u kunt uitvoeren, volgt uit de Jaltest-module waaronder de machine valt.

Regeleenheden die u kunt benaderen

  • Motorregeling: Gangbare deelnemer.
  • Remregeling: Gangbare deelnemer.
  • Transmissie: Gangbare deelnemer.
  • Overige eenheden: Per machine en fabrikant.

Wat u kunt doen

  • Foutcodes: Lezen en wissen na reparatie.
  • Meetwaarden: Sensorwaarden live volgen.
  • Componenten: Actuatoren aansturen en testen.
  • Parameters en kalibraties: Waar Jaltest die aanbiedt.
  • Onderhoudsresets: Waar Jaltest die aanbiedt.
  • Bus intact: De machine blijft normaal werken.

Zo gebruikt u hem

  1. Koppeling zoeken: Volg de tweedraads bus langs het chassis.
  2. Backbone openen: Neem de 3-polige koppeling los.
  3. Aansluiten: Steek beide helften op de JDC216A9.
  4. Voeding en Link: Sluit de voedingsplug en de OBD2-kant aan.
  5. Uitlezen: Kies merk en model in de juiste module.

Compatibele voertuigen en toepassingen

Bepalend is de koppeling in de backbone, niet het merk. De adapter past op elk bedrijfs- of werkvoertuig waarvan de J1939-backbone met 3-polige Deutsch-koppelingen is opgebouwd. Omdat de norm de connector voorschrijft en niet de fabrikant, past dezelfde adapter over merken heen.

Toepassing:

  • Bedrijfs- en werkvoertuigen: Met een J1939-backbone met 3-polige inline-koppelingen.
  • Alle fabrikanten van deze open standaard: De norm legt de bus en de connector vast, niet het merk.
  • Machines zonder aparte diagnoseaansluiting: Waar de backbone het enige aanknopingspunt is.
💡
Goed om te weten: De backbonekoppeling zit in de doorgaande kabelstreng en dus niet altijd in de cabine; volg de tweedraads bus langs het chassis om hem te vinden. U herkent hem aan het paar grijze 3-polige Deutsch-koppelingen, de ene met pennen en de andere met een turquoise borgwig. Zoek die koppeling op uw machine op voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC216A9) | 3+3-pins J1939 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka
Jaltest
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu
Redukční kabel

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj
  • Jaltest
Na jakou verzi rozhraní Jaltest Link kabel pasuje. Některé kabely fungují pouze s nejnovější verzí V9.Verze Jaltest Link
  • Link V9
Který modul Jaltest je pro použití kabelu nutný. Bez správné licence kabel nefunguje.Softwarový modul Jaltest
  • CV užitková vozidla

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla
3+3pinový J1939
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje
16-pins OBD2
Přes které datové linky kabel přenáší signály. Vozidlo a tester musí používat stejný způsob komunikace.Komunikace
  • SAE J1939

Rozměry a hmotnost

Řídicí jednotky
Řídicí jednotky na sběrnici J1939
Referenční číslo
JDC216A9

Další parametry

Toepassing
Diagnose via de J1939-backbone van bedrijfs- en werkvoertuigen
Lengte
28 - 30 cm
Segment
Bedrijfs- en Werkvoertuig
Nodig om te gebruiken
Jaltest Link V9 met OBD2-diagnosekabel, Jaltest-software met licentie voor Jaltest CV
