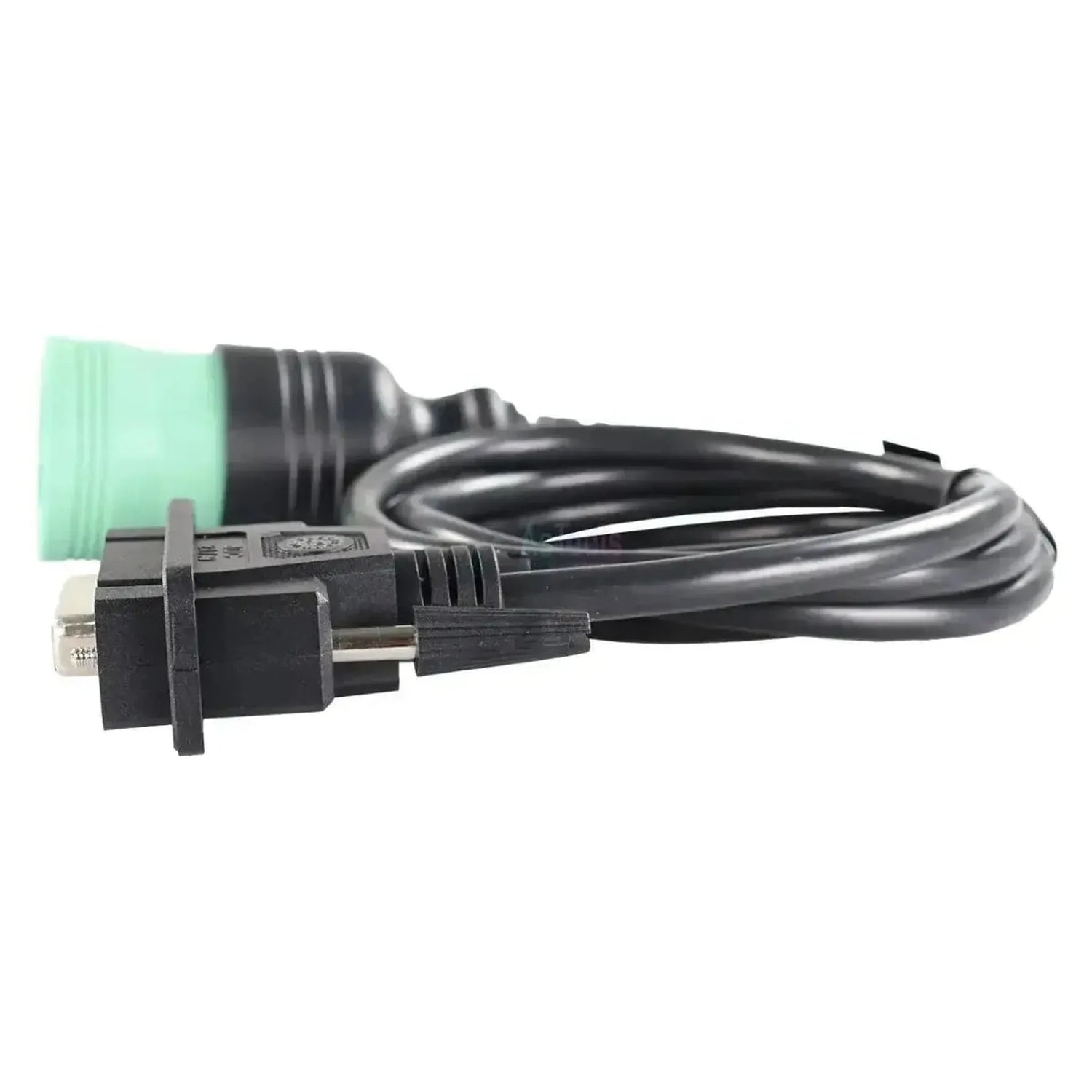

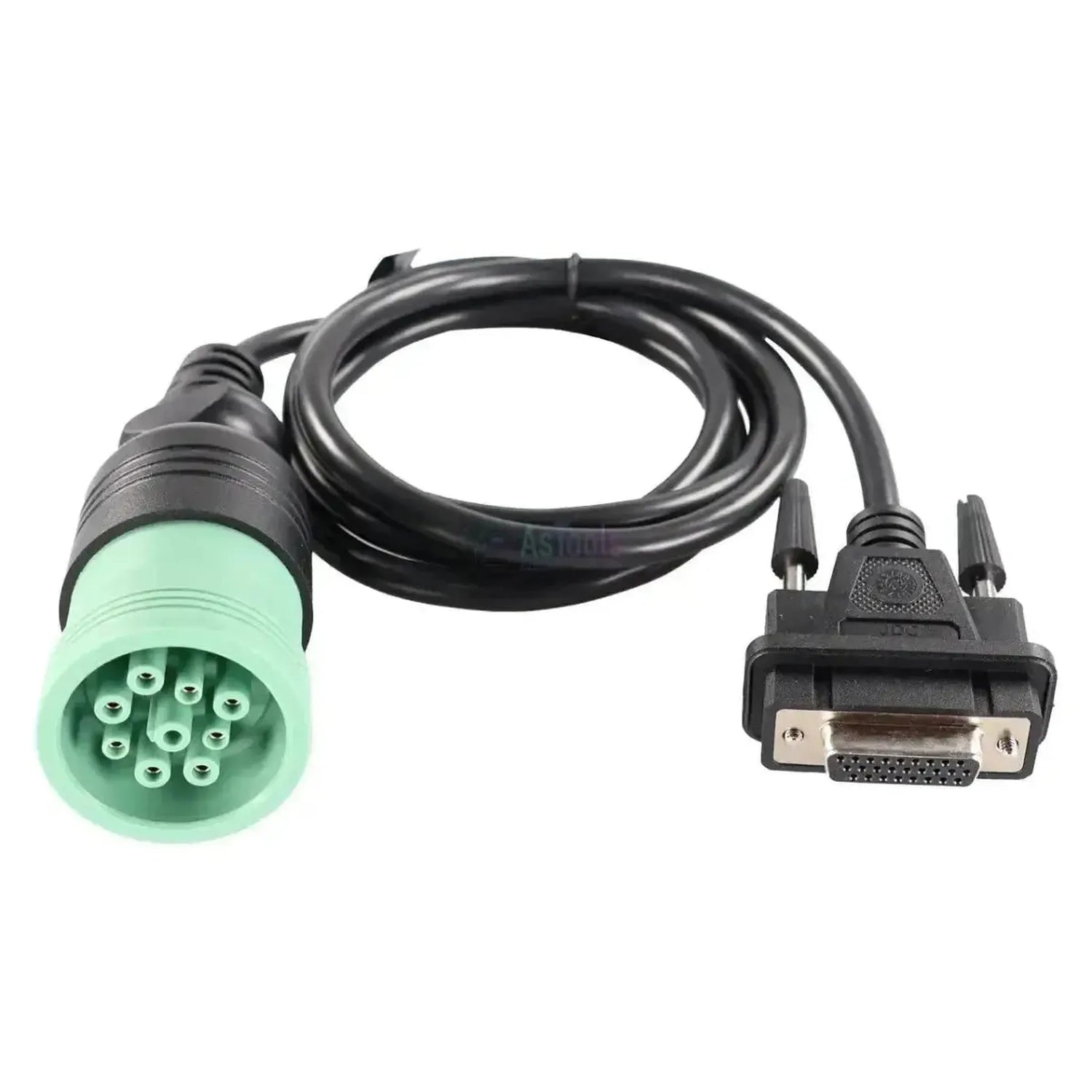

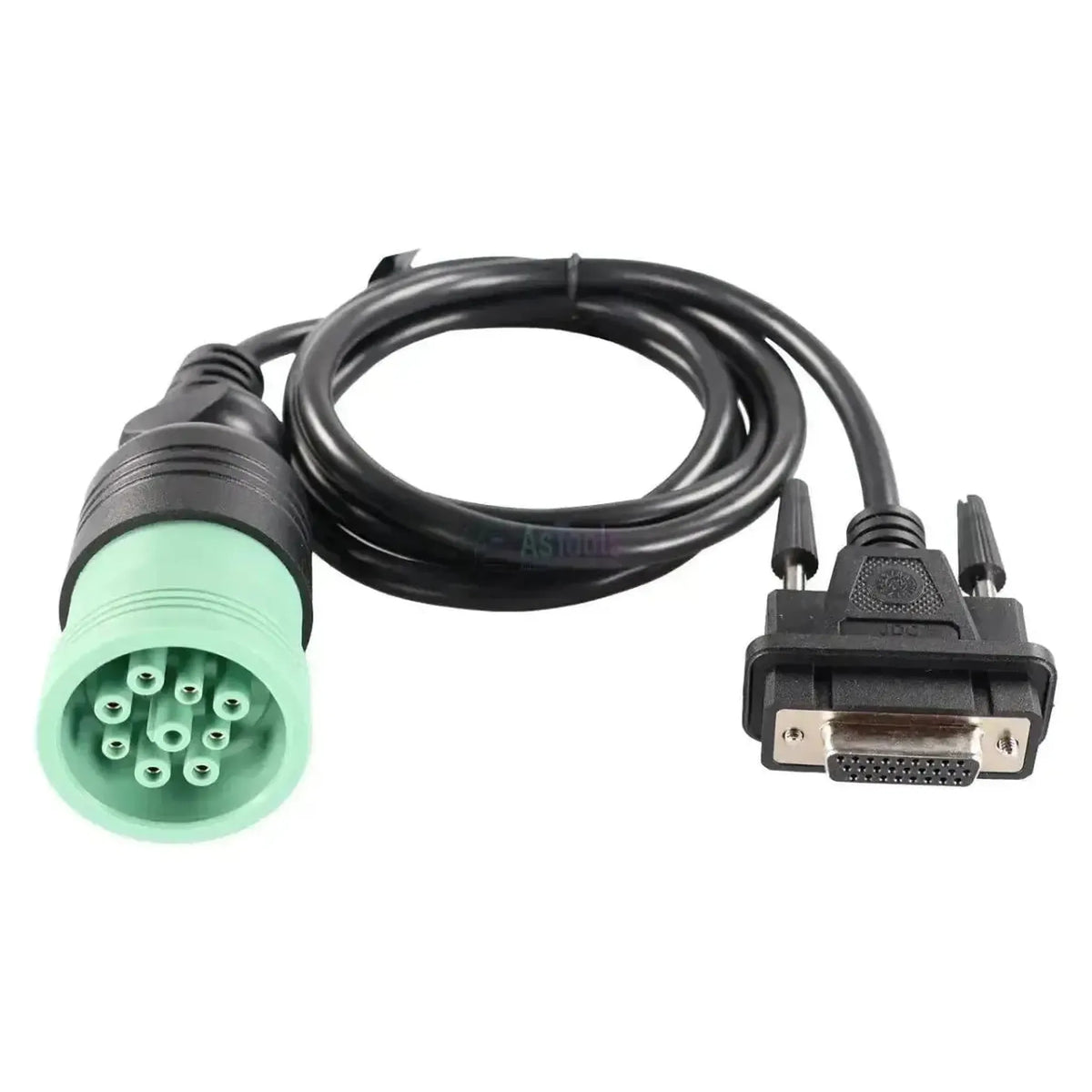

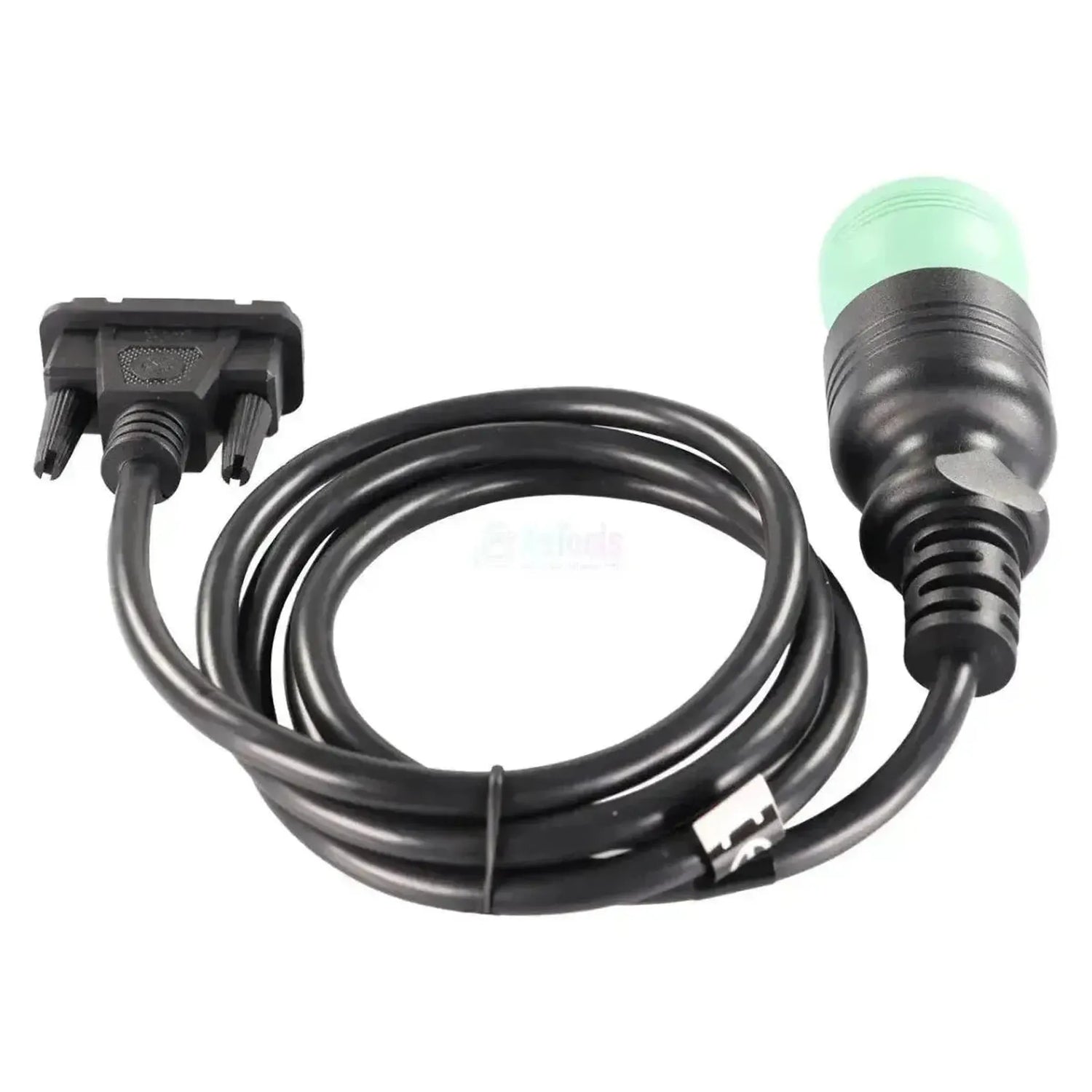

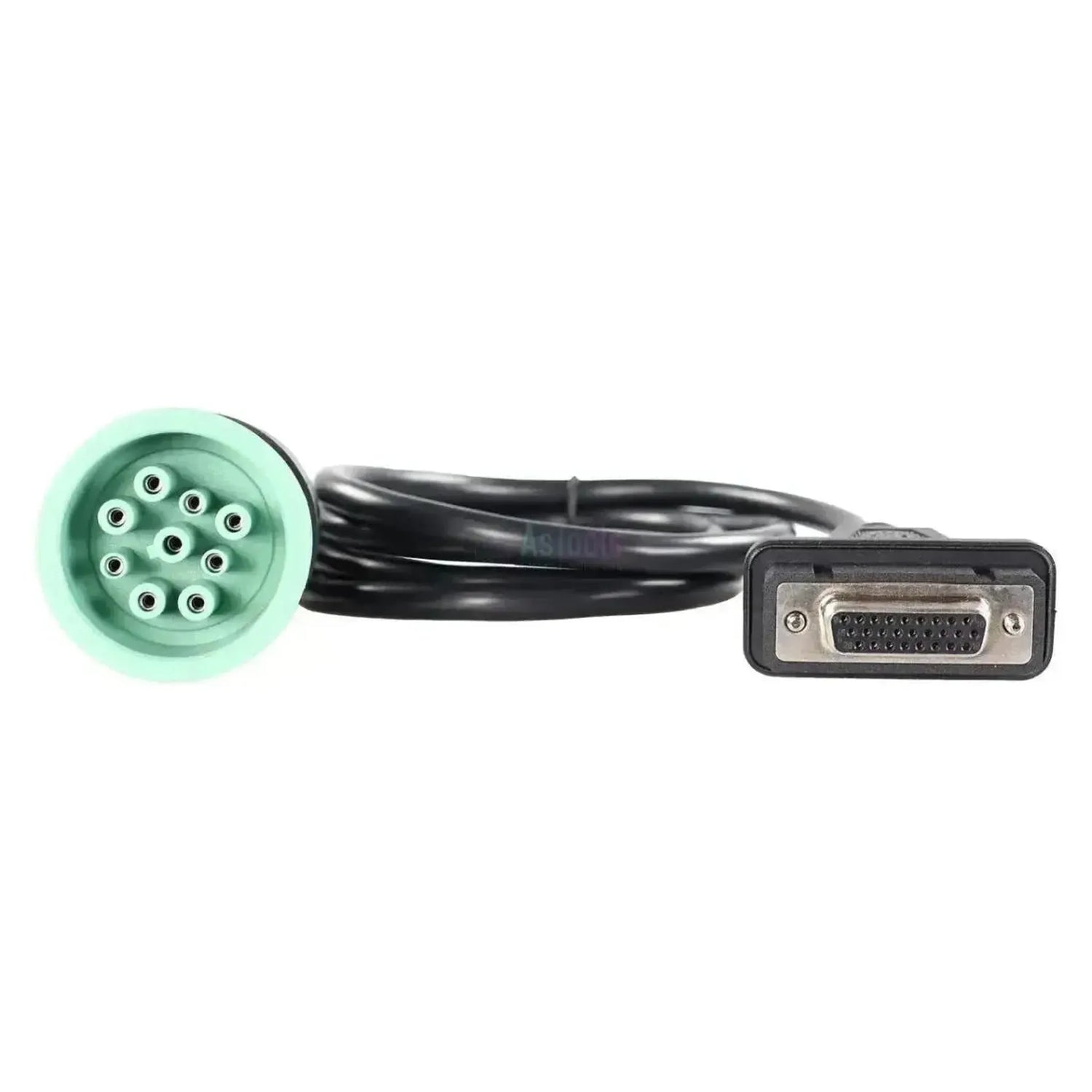

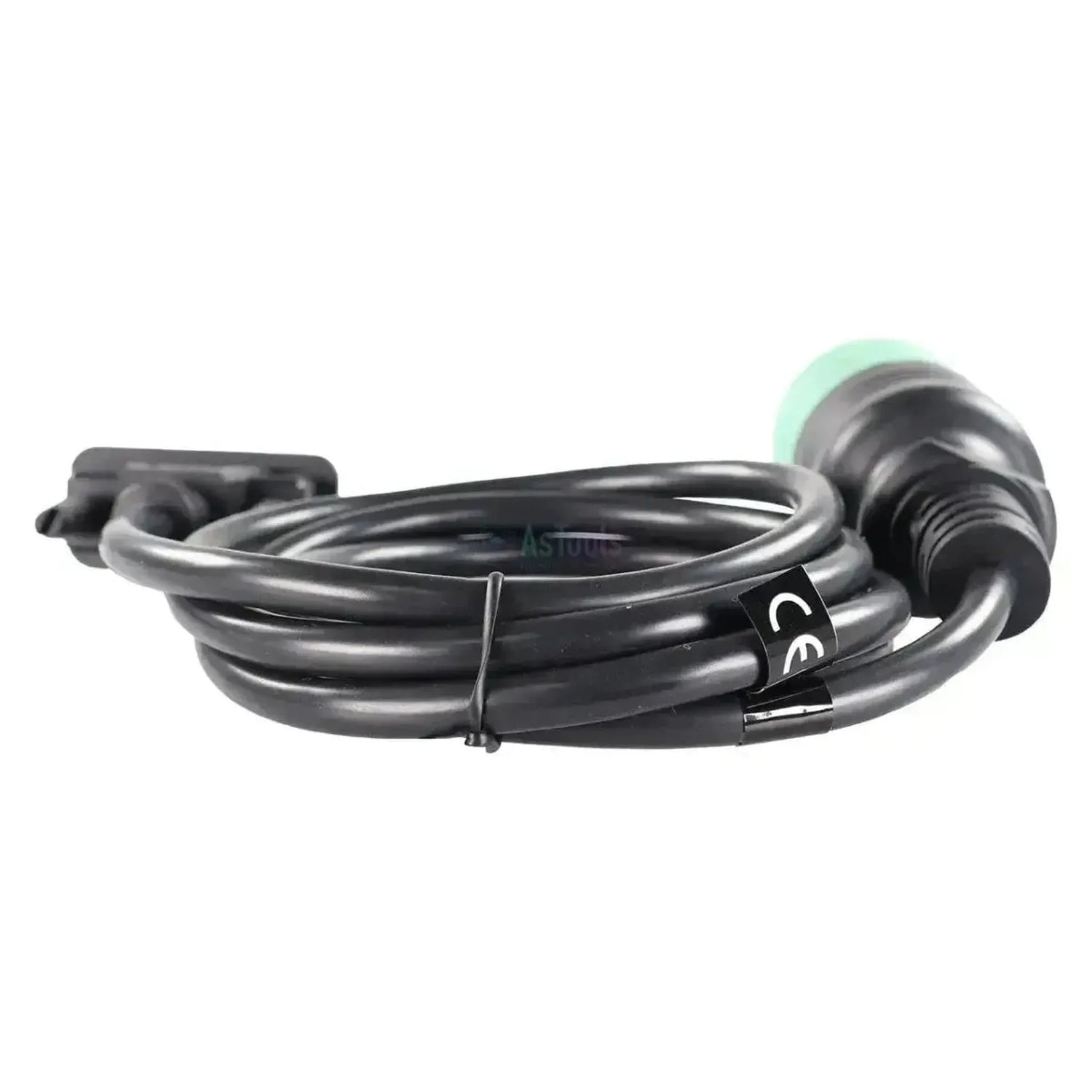

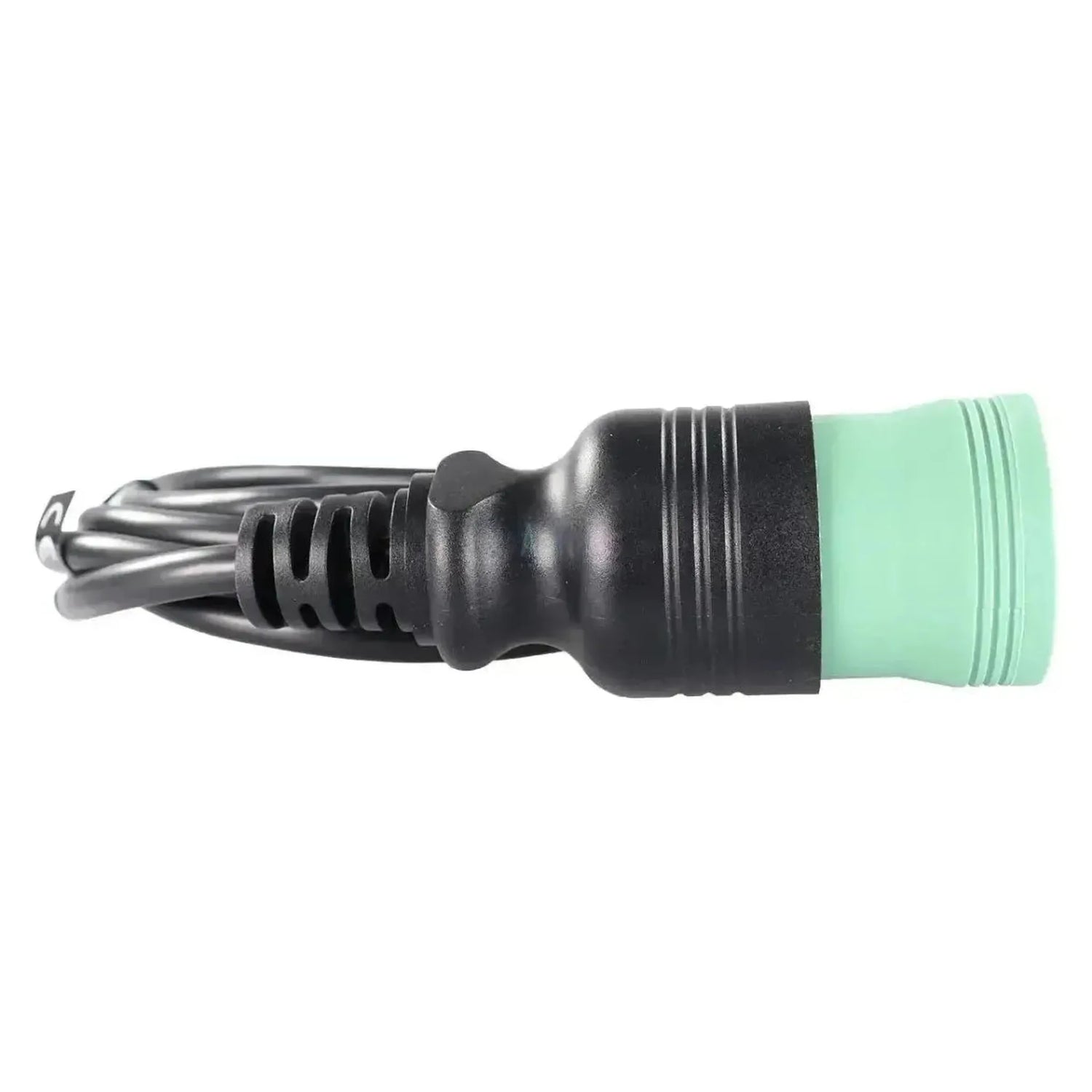

Jaltest JDC217.9 je kabel pro stroje s normovanou 9pinovou diagnostickou zásuvkou Deutsch typu 2. Na straně stroje je zelená kulatá zástrčka s černou převlečnou maticí a devíti kontakty; na druhé straně je 26pinová zástrčka DB26 se šroubovacím přírubou, která se zasouvá přímo do portu Jaltest Link V9. Díky tomu nepotřebujete propojovací kabel OBD2. Kabel je dlouhý 147,5 až 152,5 cm.

SAE J1939 určuje strukturu zpráv i diagnostickou zástrčku. Existují dvě provedení této zástrčky: černá typu 1 pro pomalejší sběrnici a zelená typu 2 pro rychlejší sběrnici, a toto je zelená. Protože je zásuvka normovaná, stejný kabel funguje u zemědělských strojů, stavebních strojů, vnitropodnikové dopravy a lodních motorů. Kabel spadá pod moduly Jaltest AGV, OHW, MHE, Marine a Multi-Purpose Vehicle.

VÝHODY

✔Připojte DB26 zástrčkou přímo k Link V9, tedy bez propojovacího kabelu OBD2.

✔S délkou 147,5 až 152,5 cm je přibližně čtyřikrát delší než běžný redukční kabel o délce 30 cm, takže nemusíte zůstat stát vedle zásuvky.

✔Pro zelené provedení typu 2 9pinové zástrčky Deutsch, rychlejší ze dvou.

✔Široký rozsah modulů: AGV, OHW, MHE, Marine a Multi-Purpose Vehicle, protože zásuvka je normovaná a nezávislá na značce.

UPOZORNĚNÍ

✕Není určen pro černé provedení typu 1 9pinové zásuvky Deutsch; to vyžaduje vlastní kabel.

✕Je zakončen 26pinovou DB26 a je tedy určen pro Link V9; pro V8.1 kabel uveden není.

✕Které řídicí jednotky dosáhnete, závisí na stroji a na modulu Jaltest, pod který spadá.

✕K použití je nutný software Jaltest a licence pro příslušný modul Jaltest; ty v ceně kabelu nejsou.

Použití a funkce

Přes normovanou 9pinovou diagnostickou zásuvku Deutsch se dostanete do datové sítě stroje. Co je na ní připojeno, není pevný seznam: traktor má jiné jednotky než bagr nebo lodní motor. Co můžete provést, závisí na modulu Jaltest, pod který stroj spadá.

Řídicí jednotky, ke kterým máte přístup

Řízení motoru: běžný účastník.
Řízení převodovky: běžný účastník.
Ostatní jednotky: liší se podle značky a typu.
Podle segmentu: stejná zástrčka, jiné jednotky.

Co můžete dělat

Chybové kódy: Čtení a mazání po opravě.
Měřené hodnoty: živé sledování hodnot senzorů.
Komponenty: Ovládání a testování akčních členů.
Parametry a kalibrace: Tam, kde je Jaltest nabízí.
Resety údržby: pokud je Jaltest nabízí.

Jak ho použít

Kontrola zástrčky: hledejte zelenou 9pinovou zásuvku.
Připojení: zasuňte JDC217.9 a utáhněte převlečnou matici.
Propojení s Link: přišroubujte stranu DB26 k Link V9.
Zapalování: Zapněte zapalování, aniž byste nastartovali motor.
Čtení: vyberte značku a model v příslušném modulu.

Kompatibilní vozidla a použití

Rozhodující je zástrčka, ne značka. Kabel patří k normované 9pinové diagnostické zásuvce Deutsch typu 2, nikoli ke značce stroje. SAE J1939 zásuvku předepisuje, proto se od ní výrobci neodchylují.

Použití:

Zemědělské stroje (AGV): se zelenou 9pinovou zásuvkou Deutsch.
Stavební a terénní stroje (OHW): stejná normovaná zástrčka.
Vnitropodniková doprava (MHE): stejná normovaná zástrčka.
Lodní motory (Marine): i zde J1939 předepisuje stejnou zásuvku.
Multi-Purpose Vehicles: i zde J1939 předepisuje stejnou zásuvku.

💡

Dobré vědět: 9pinová diagnostická zásuvka Deutsch existuje ve dvou provedeních, která jinak vypadají stejně: černá je typu 1 a zelená je typu 2. Tento kabel je zelený. Barva zástrčky na vašem stroji je proto rozhodující; podívejte se na ni před objednáním.

Obsah balení

1x Jaltest (JDC217.9) | 9pinový J1939 – 26pinový DB26 redukční kabel | Užitková a pracovní vozidla

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: AGV zemědělství
OHW stavební a terénní stroje
MHE vnitřní doprava
Marine plavidla
Multi-purpose Vehicle

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 26pinový DB26
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 9pinový Deutsch J1939
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 147,5 až 152,5 cm

Použití

Referenční číslo: JDC217.9
Řídicí jednotky: Řídicí jednotky na datové síti stroje

Další parametry

Použití: 9pinová diagnostická zásuvka Deutsch J1939, typ 2 (zelená)
Konektor na straně stroje: 9pinový Deutsch J1939, typ 2 (zelený, devět kontaktů)
Součást sady kabelů: Sada kabelů AGV (70002003), kompletní sada kabelů OHW (70002026), základní sada kabelů OHW (70002030) a sada pro stacionární motory (70002006)
Nutné k použití: Jaltest Link V9, software Jaltest s licencí pro příslušný modul
