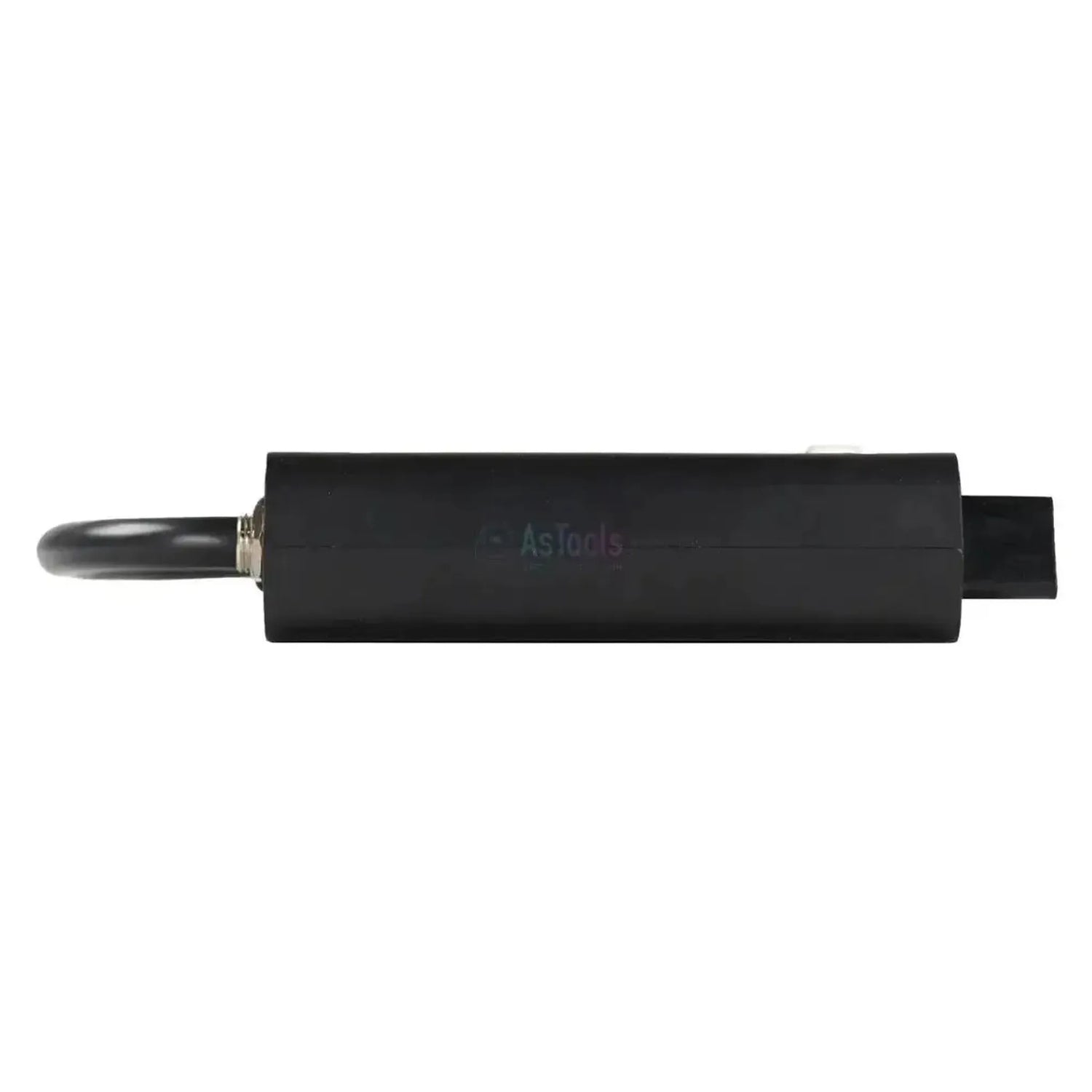

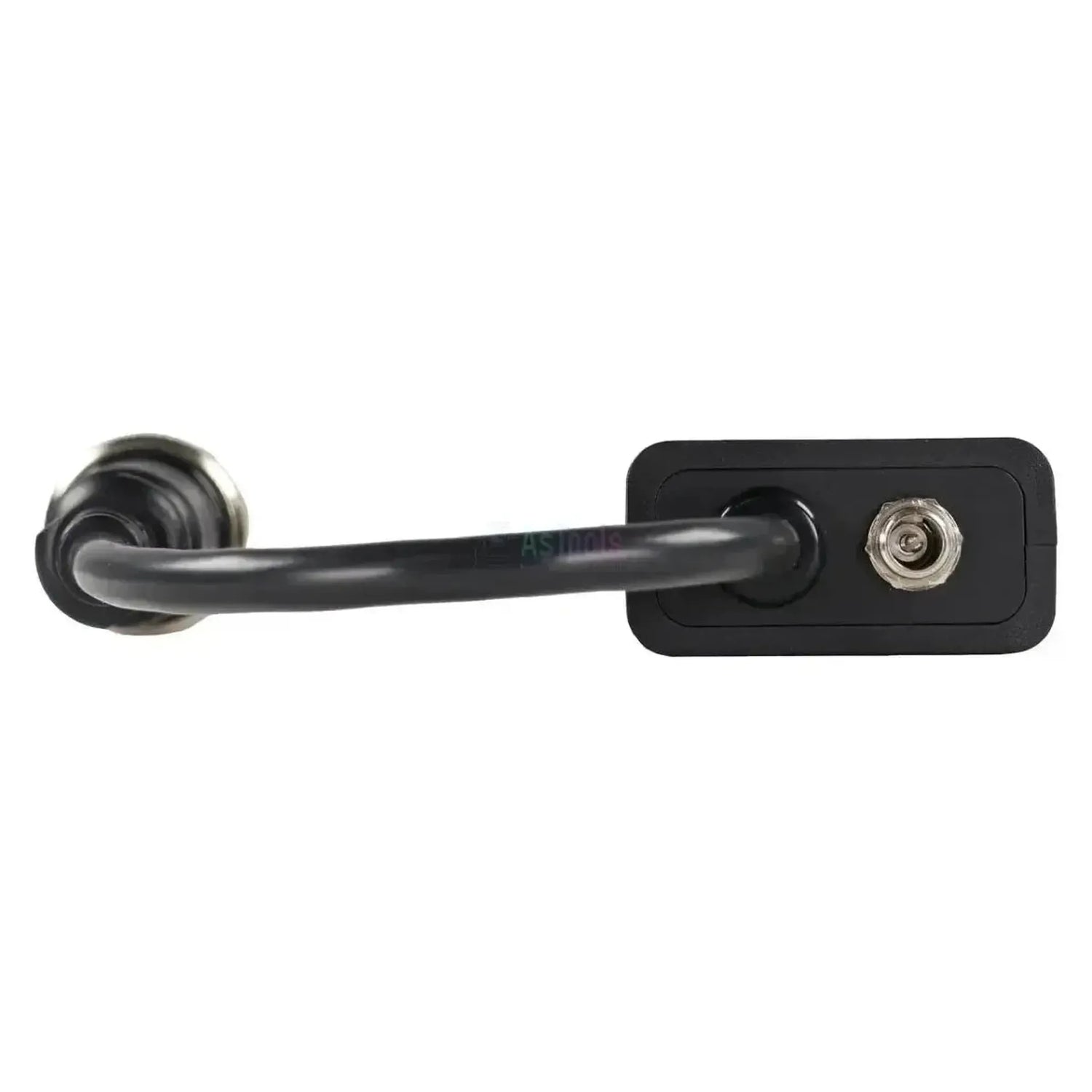

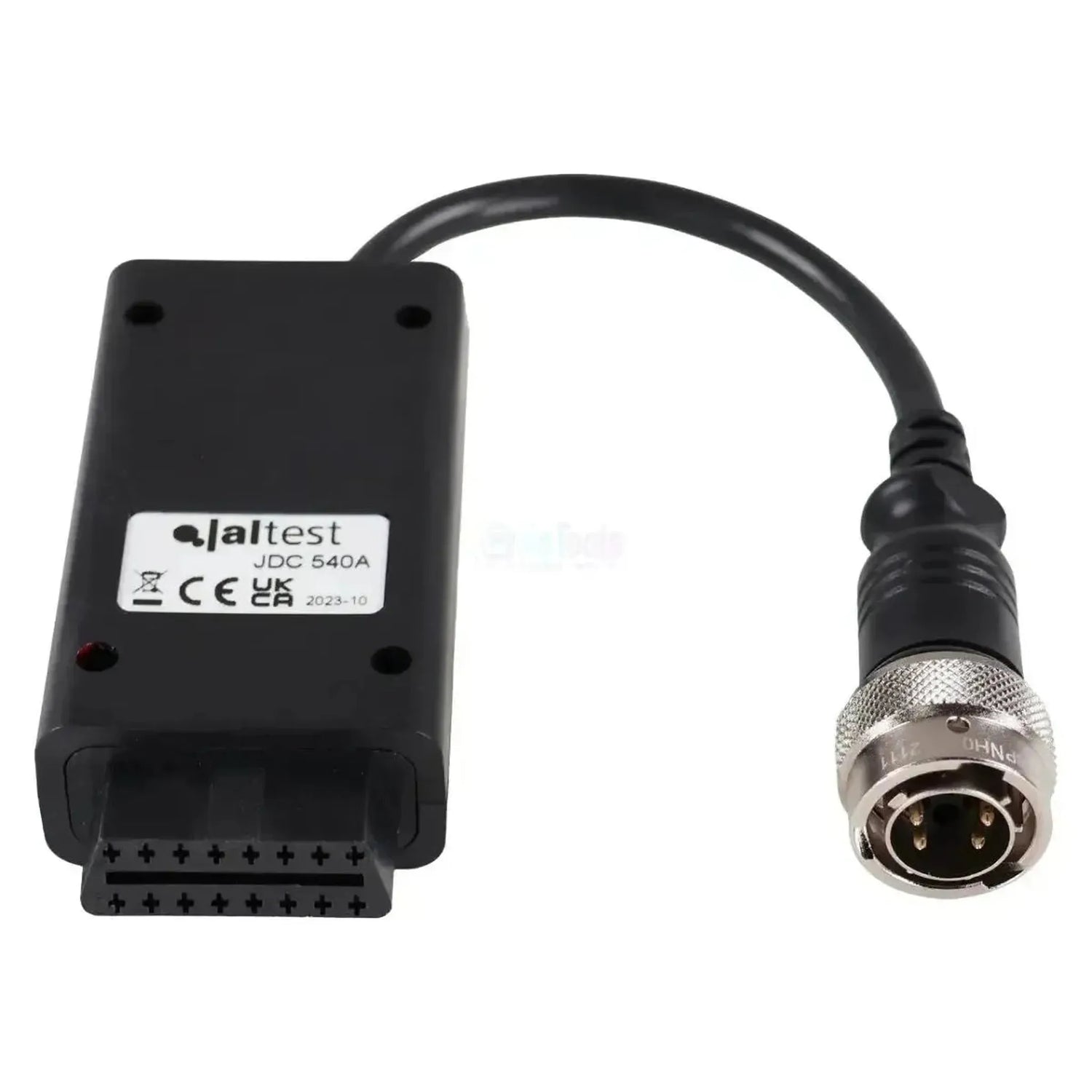

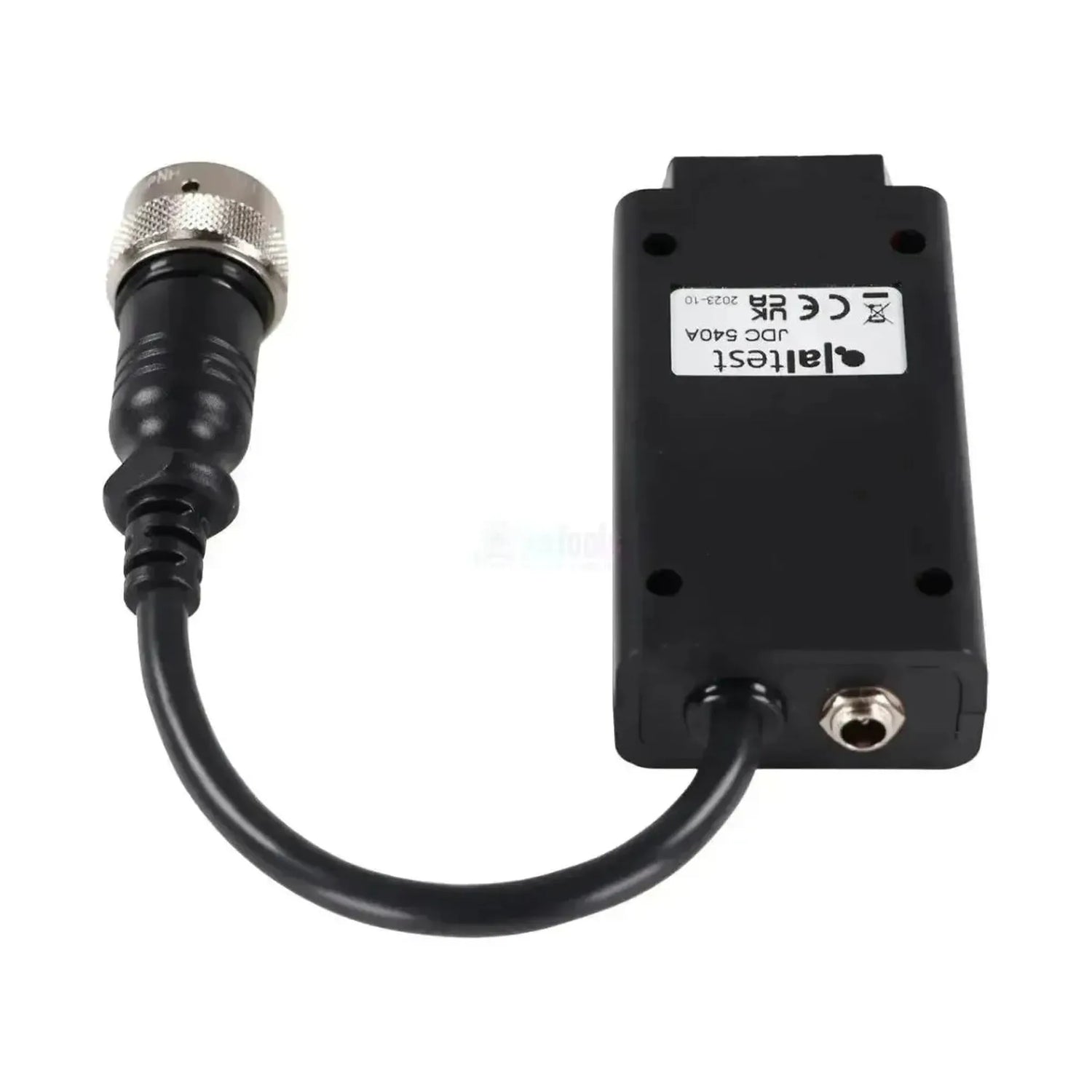

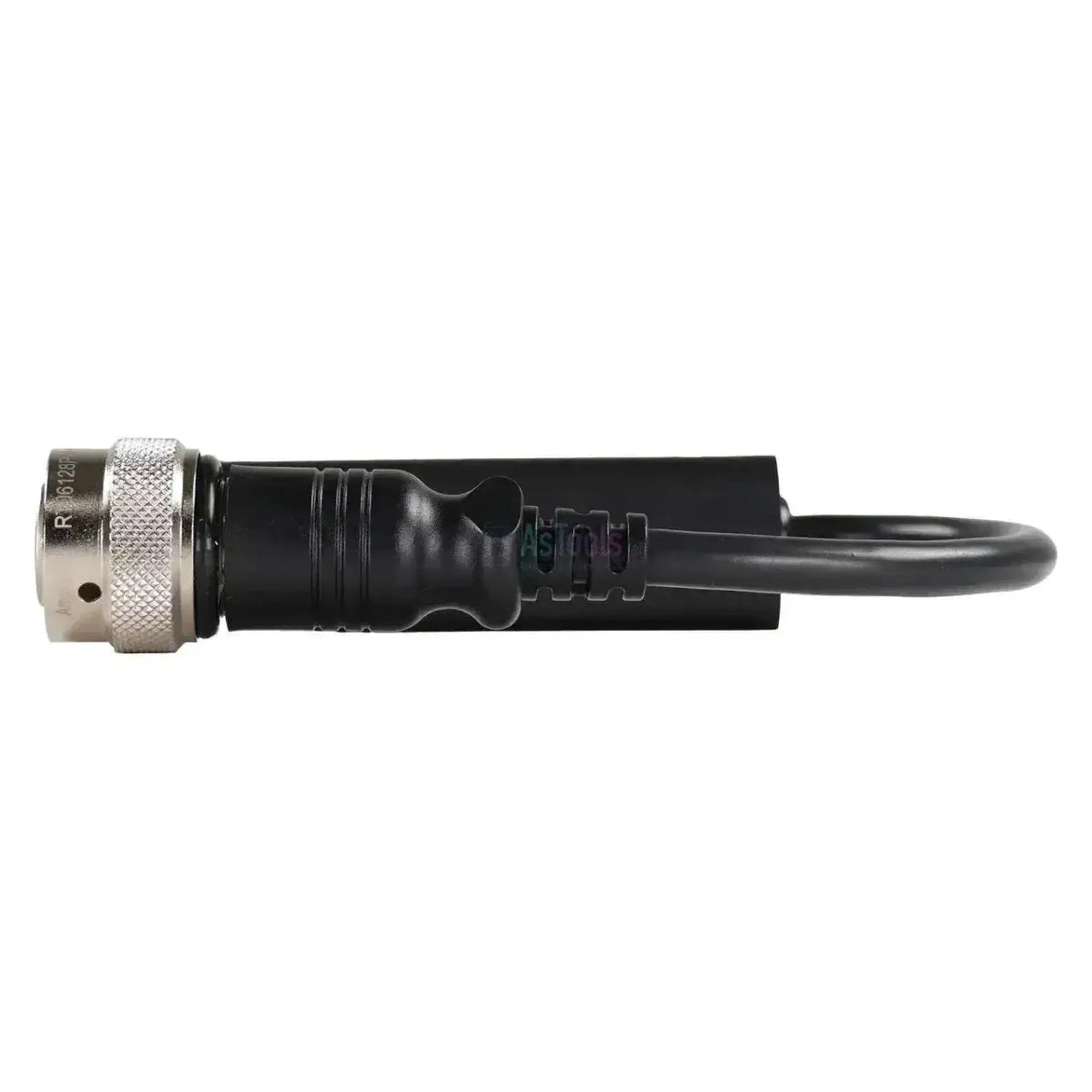

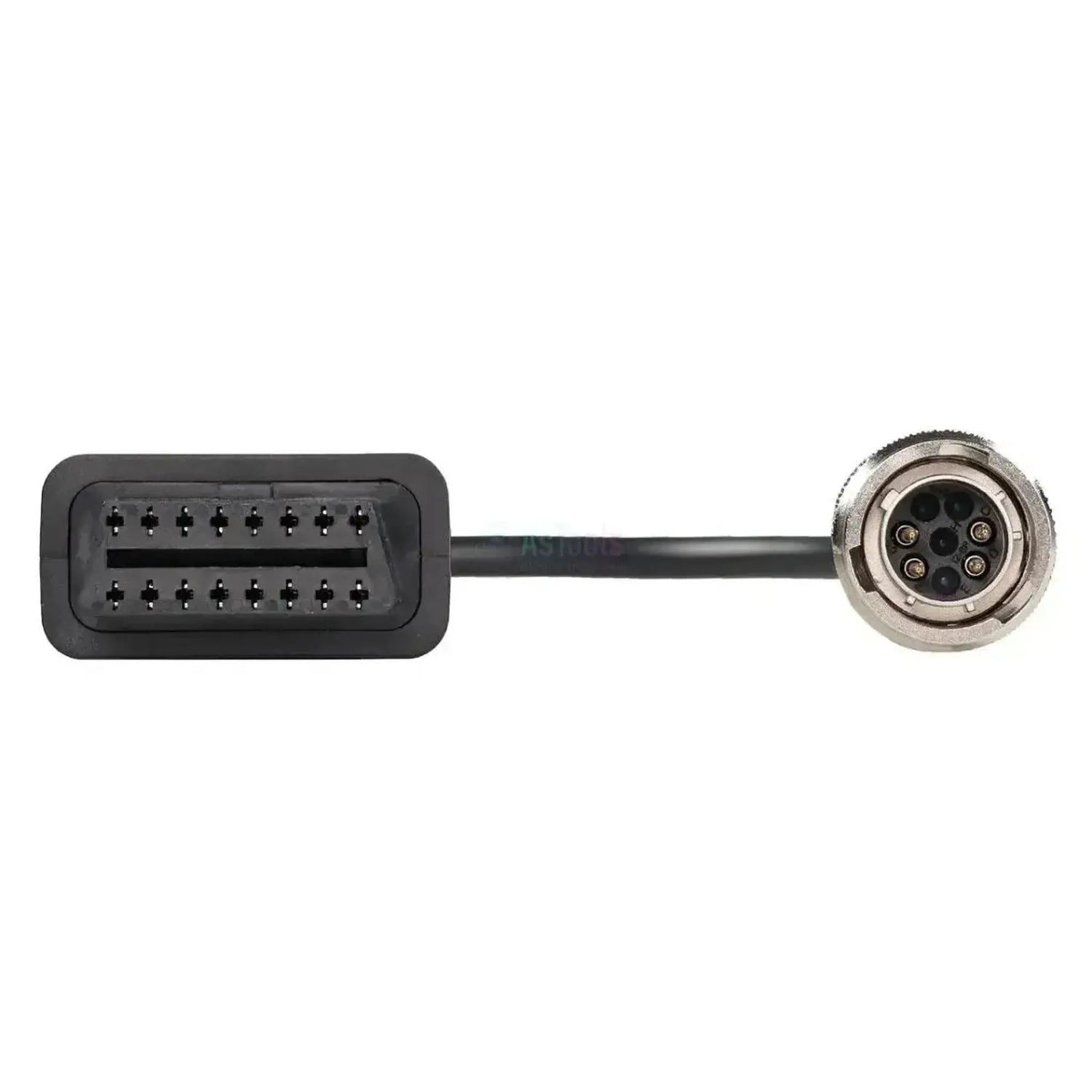

Jaltest JDC540A je diagnostický kabel RS232 pro řídicí jednotky Bosch Rexroth BODAS a měří 28 až 30 cm. Na straně vozidla je kulatý kovový konektor s vroubkovaným převlečným kroužkem, který se natáčí přes přípojku. Uprostřed kabelu je černý plastový modul se našroubovanou napájecí přípojkou, na které je připevněn pravoúhlý konektor. Kabel má proto tři větve: 16pinový konektor OBD2, 8pinový konektor RS232 a napájecí větev.

RS232 je sériové spojení a nejde o CAN-bus; modul v kabelu toto spojení zajišťuje. Prostřednictvím něj software Jaltest čte BODAS RC Series (RS232), programovatelné řízení stroje, které ovládá hydrostatický pohon a pracovní funkce. Kromě chybových kódů pokrytí zahrnuje naměřené hodnoty, data ECU, parametry a monitorování dat v reálném čase. Kabel je uveden pro Jaltest Link V8.1 a spadá pod Jaltest OHW a Jaltest MHE.

PŘEDNOSTI

✔Dosáhne na BODAS RC Series (RS232), programovatelnou řídicí jednotku se sériovým diagnostickým portem.

✔Aktivní modul v kabelu zajišťuje spojení RS232, pro které běžný kabel CAN nestačí.

✔Kromě chybových kódů jsou v pokrytí také naměřené hodnoty, data ECU, parametry a monitorování dat v reálném čase.

✔Rozhodující je řídicí jednotka Bosch Rexroth ve stroji, nikoli značka stroje.

UPOZORNĚNÍ

✕Oficiální výpis uvádí pouze Jaltest Link V8.1; pro Link V9 tento kabel uveden není.

✕Modul má vlastní napájecí přípojku, proto musí být v dosahu stroje napájecí bod.

✕Verze CAN (RC Series 20, 21, 22, 30 a 31 a RC Scan) tímto kabelem nedosáhnete; mají vlastní přípojku.

✕U BODAS RC Series (RS232) nejsou ovládání komponent, kalibrace a reset v rozsahu pokrytí.

Použití a funkce

Prostřednictvím tohoto spojení se softwarem Jaltest připojíte k programovatelnému řízení stroje BODAS od společnosti Bosch Rexroth. Jde o sériovou verzi této řídicí jednotky, která si své údaje vyměňuje přes linku RS232, a ne přes sběrnici CAN.

Řídicí jednotky, ke kterým se můžete připojit

BODAS RC Series (RS232): Řízení stroje.

Co můžete dělat

Chybové kódy: Čtení a mazání.
Měřené hodnoty: Zobrazení aktuálních hodnot senzorů.
Údaje ECU: Údaje o řídicí jednotce.
Parametry: Čtení a úprava konfigurace.
Monitorování dat v reálném čase: v číslech a grafu.

Způsob použití

Vyhledání přípojky: V kabině nebo ve spínací skříni u řízení.
Připojení: Kulatý konektor dotáhněte za vroubkovaný převlečný kroužek.
Napájení: Připojte napájecí větev modulu.
Připojení Link: Připojte stranu OBD2 k Jaltest Link V8.1.
Čtení dat: Vyberte Bosch Rexroth a BODAS RC Series.

Kompatibilní vozidla a použití

Rozhodující je řídicí jednotka, nikoli značka stroje. Tento kabel patří k řídicí jednotce Bosch Rexroth BODAS RC s diagnostickým portem RS232, kterou Bosch Rexroth montuje do různých výrobců strojů. Jakou verzi máte ve stroji, poznáte podle kulatého konektoru s vroubkovaným převlečným kroužkem.

Použití:

Pracovní a stavební stroje: S řídicí jednotkou Bosch Rexroth BODAS RC s diagnostikou RS232.
Značka stroje není rozhodující: BODAS jako řízení montují různí výrobci strojů.
Rok výroby není rozhodující: U pracovních strojů neexistuje povinná diagnostická přípojka, proto tento konektor zůstává v používání.

💡

Dobré vědět: Kulatá přípojka RS232 patří k samotné řídicí jednotce BODAS a obvykle je v kabině nebo ve spínací skříni u řízení. Mějte na paměti, že modul uprostřed kabelu má vlastní napájecí přípojku. Před objednáním zkontrolujte, která přípojka je na vašem stroji.

Obsah balení

1x Jaltest (JDC540A) | Bosch Rexroth 8pinový R232 - 16pinový OBD2 redukční kabel | Pracovní vozidlo

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: OHW stavební a terénní stroje
MHE vnitřní doprava

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 8pinový RS232
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano
Zda lze upravit nastavení řídicí jednotky. Nutné po výměně nebo při změně chování systému.Nastavení parametrů: Ano
