Jaltest | SKU: JDC533A

Jaltest (JDC533A) | Caterpillar 14pinový OBD – 16pinový OBD2 redukční kabel | Spalovací motor

Name: Jaltest (JDC533A) | Caterpillar 14pinový OBD – 16pinový OBD2 redukční kabel | Spalovací motor
Brand: Jaltest
SKU: JDC533A
Price: 344.95 EUR
Availability: InStock

€344,95 včetně DPH

€285,08 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

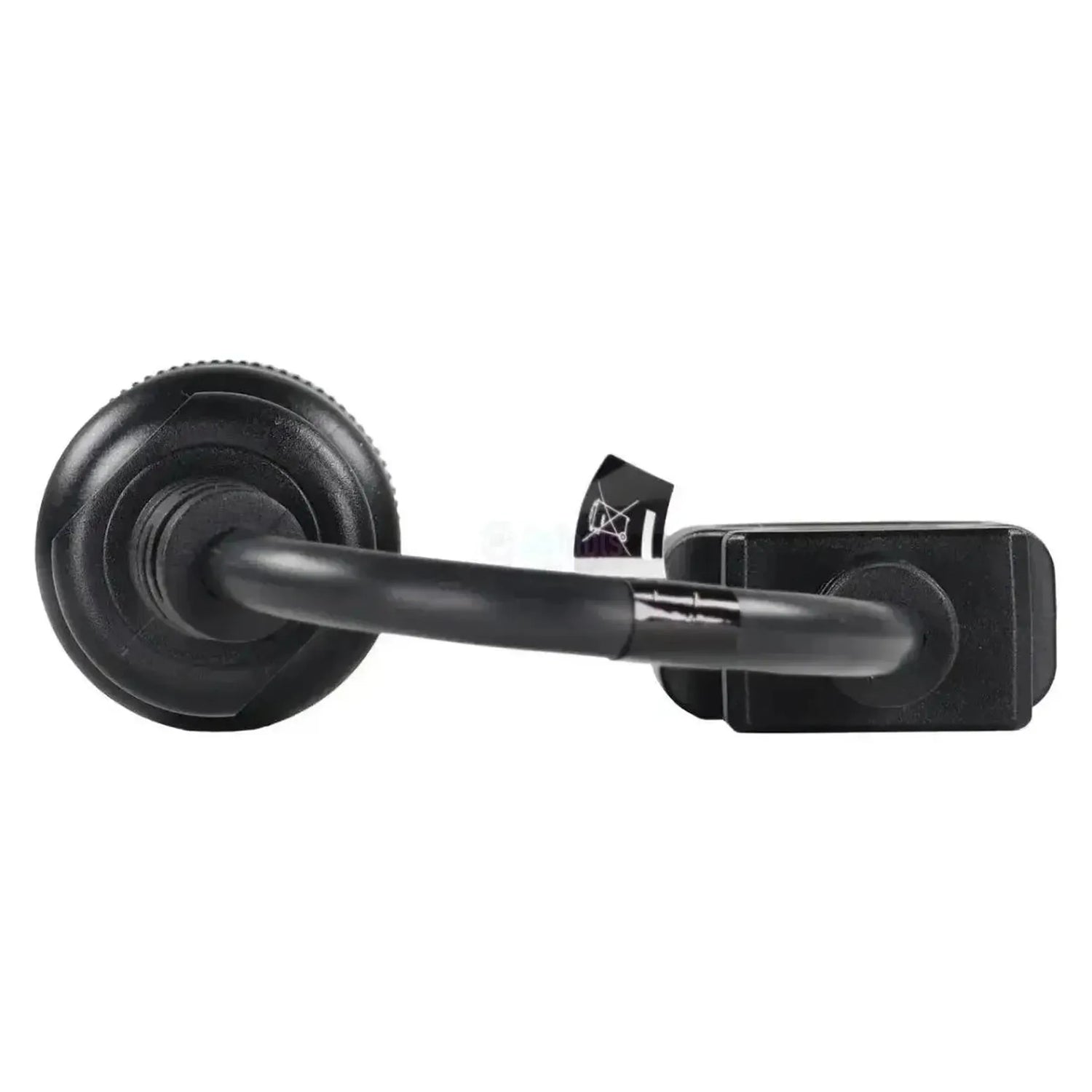

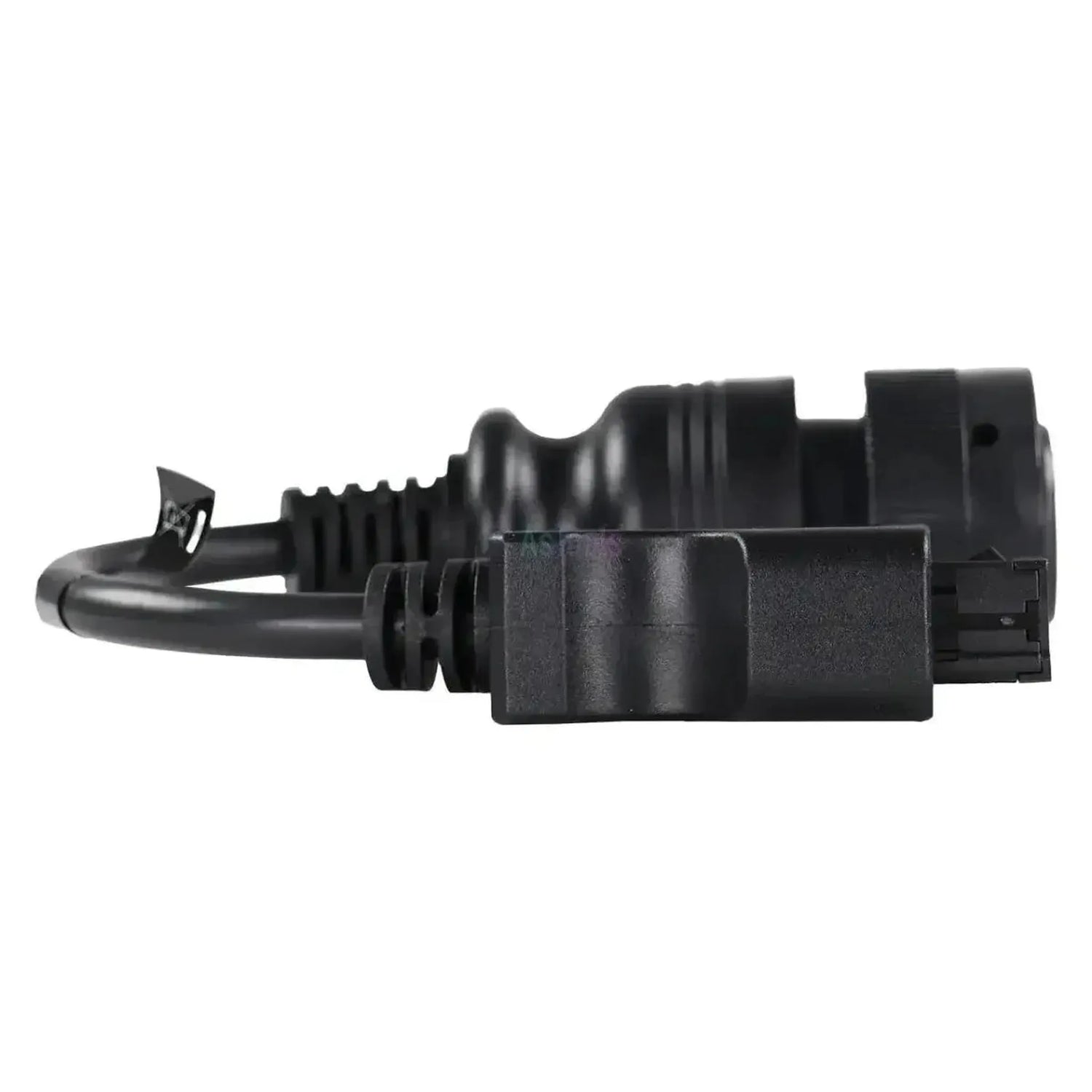

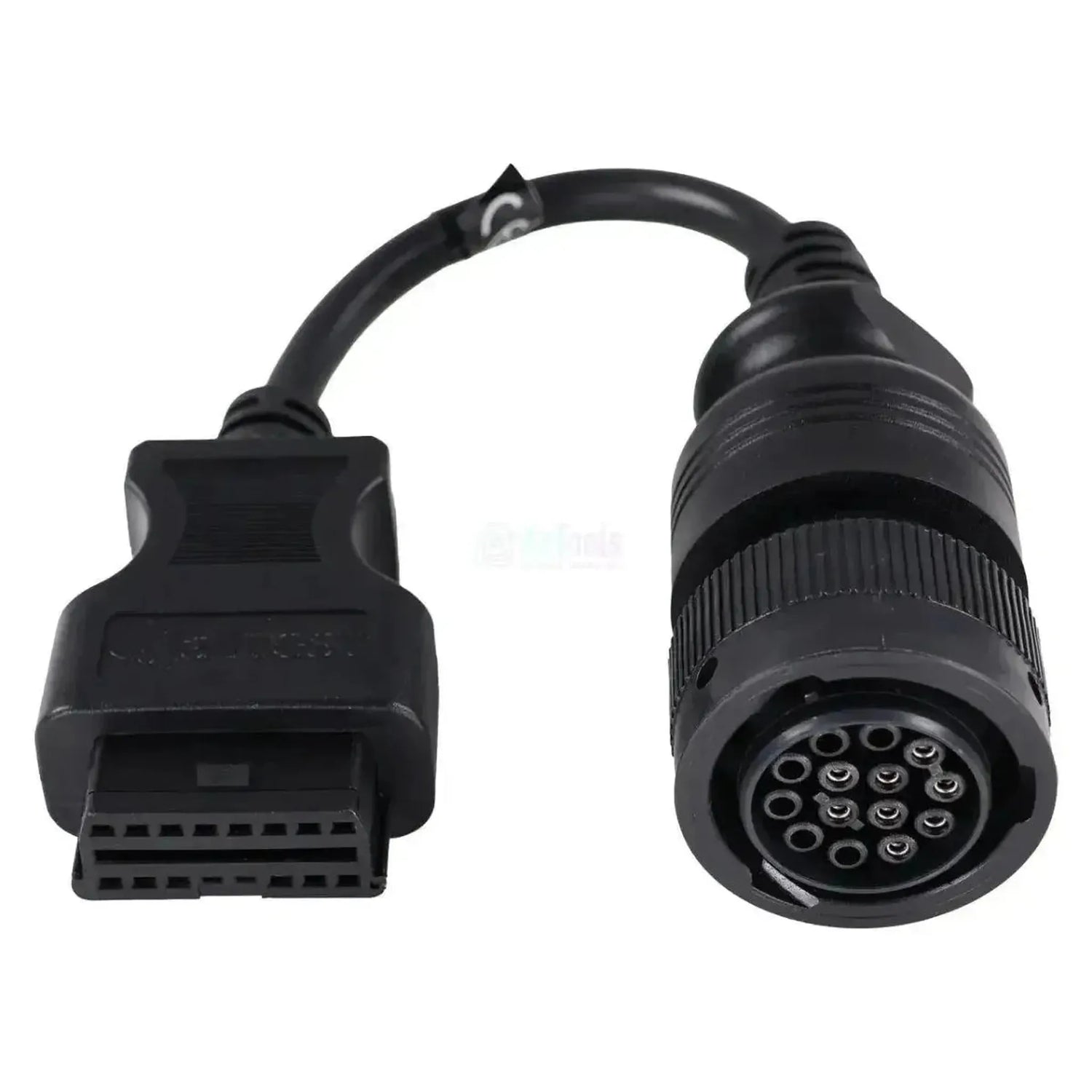

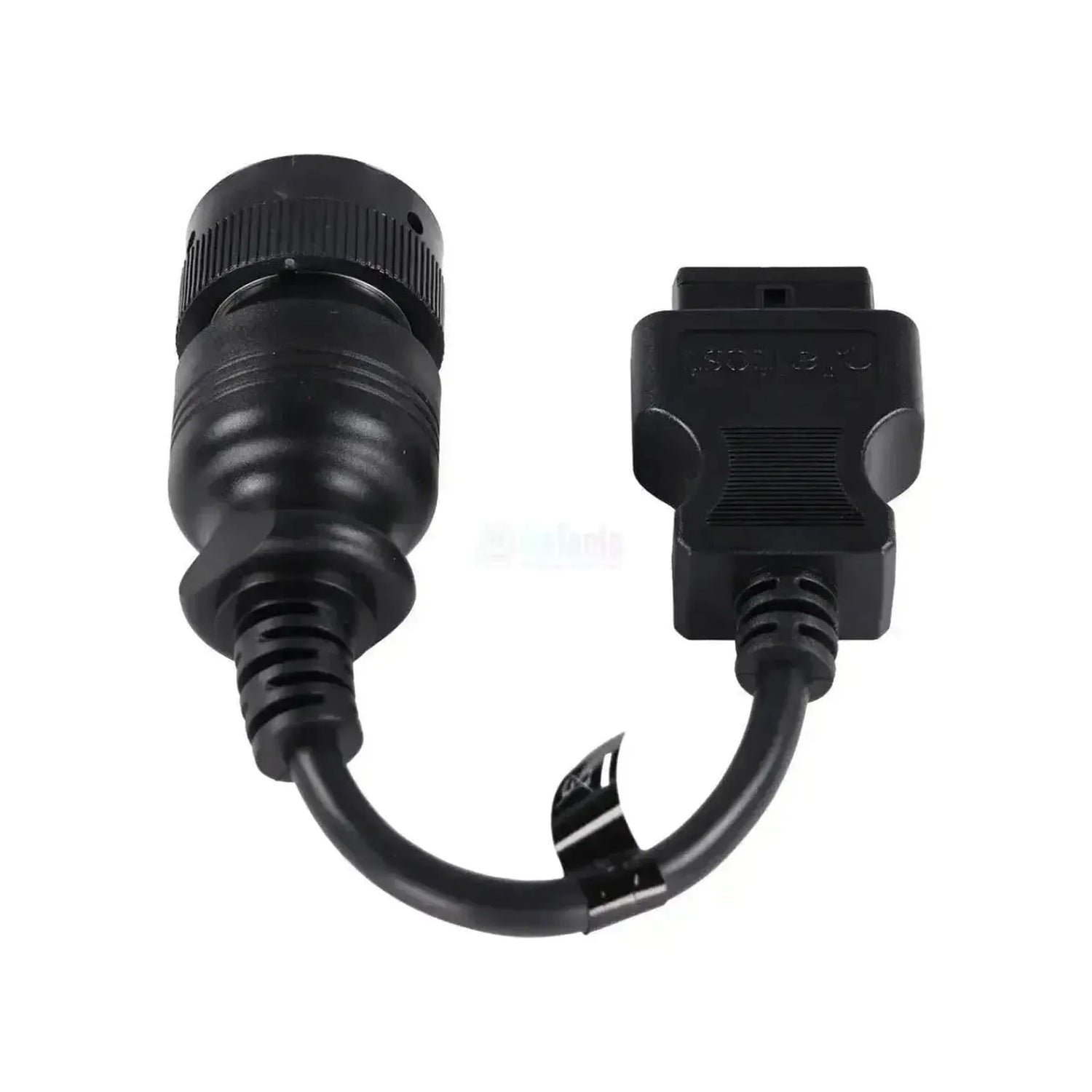

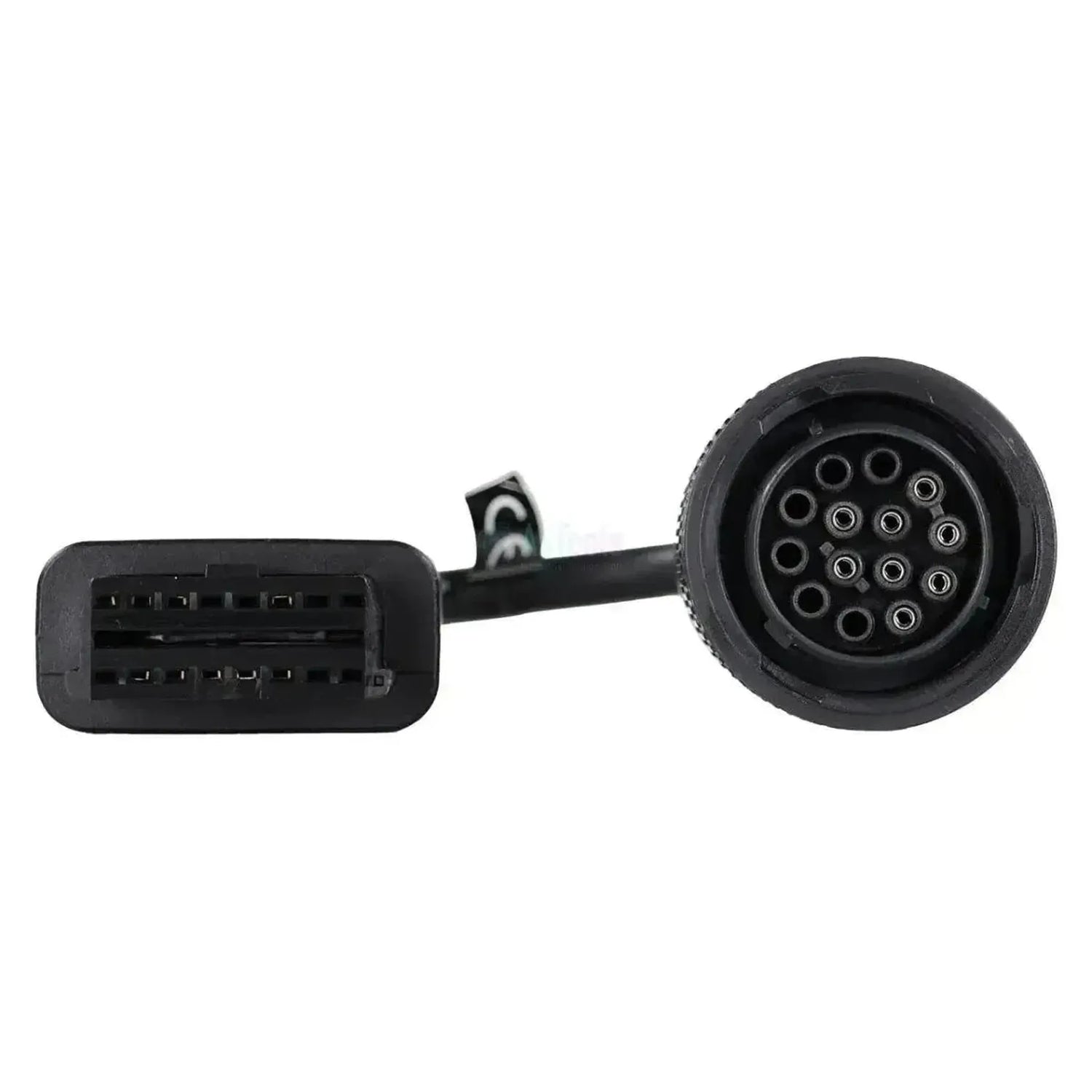

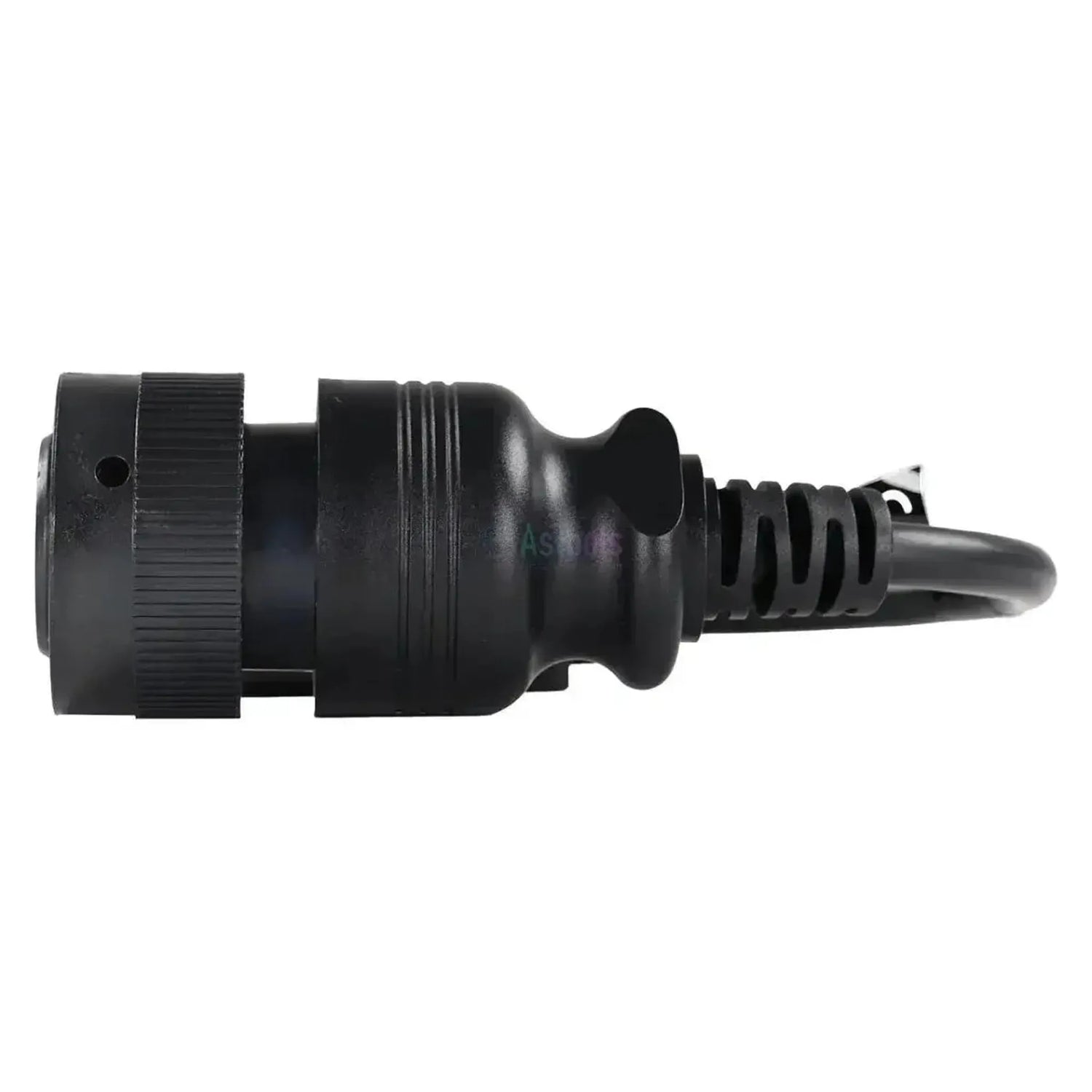

De Jaltest JDC533A verbindt de merkeigen 14-pins diagnoseaansluiting van Caterpillar met de 16-pins OBD2 van uw Jaltest-diagnosekabel. De machinezijde is een geheel zwarte bajonetstekker met geribbelde koppelring; van de veertien posities zijn er acht bezet. De stekker zit in de cabine of bij de motor. Het snoer meet 28 tot 30 cm.

Via deze koppeling komt de Jaltest-software op de Caterpillar Data Link (CDL), waar de bruikbare diagnose zit: Foutcodes, meetwaarden en ECU-gegevens. Daarnaast staan de oudere SAE J1708-lijn en de EMCP-regeling voor stroomopwekking in de dekking. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Ontsluit de Caterpillar Data Link (CDL), de merkeigen diagnoselijn met foutcodes, meetwaarden en ECU-gegevens.

✔Leest ook de EMCP-regeling voor stroomopwekking uit bij de stationaire Caterpillar-motoren.

✔Ook de oudere SAE J1708-lijn staat in de dekking, onder meer bij de 3406.

✔Inzetbaar op machines van uiteenlopende bouwers, want bepalend is de CAT-motorserie.

AANDACHTSPUNTEN

✕De J1939-regeleenheid levert bij deze motoren geen functies; alle bruikbare diagnose loopt via CDL.

✕Onderhoudsintervallen, componentaansturing en parameters staan voor de Caterpillar-motoren niet in de dekking.

✕Alleen voor de 14-pins stekker; voor de 9-pins CAT/Perkins-aansluiting is de JDC505A bestemd.

✕Zes van de veertien posities zijn leeg; dat hoort zo en wijst niet op een defect.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Caterpillar-motor. Jaltest benoemt ze per datalijn, en het verschil tussen die lijnen bepaalt wat u werkelijk kunt uitlezen. Onderstaande eenheden komen uit de Caterpillar-dekking.

Regeleenheden die u kunt benaderen

CDL: Motorregeling, volledige uitlezing.
SAE J1708: Oudere lijn, onder meer 3406.
EMCP: Stroomopwekking, stationair.
J1939: Motorregeling, zonder functies.

Wat u kunt doen

Foutcodes: Lezen en wissen via CDL.
Meetwaarden: Actuele sensorwaarden bekijken.
Alarmgrenzen: Signaal bij waarden buiten bereik.
ECU-gegevens: Ook van de EMCP-regeling.

Zo gebruikt u hem

Stekker controleren: Tel de veertien posities in de aansluiting.
Aansluiten: Steek de stekker erop en draai de ring vast.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
Contact aan: Zet het contact aan.
Uitlezen: Kies Caterpillar, de motor en CDL.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de machine. Caterpillar-motoren worden bij veel machinebouwers ingebouwd, dus de motorserie geeft de doorslag. Onderstaande series voert Jaltest in de dekking; het aantal posities in de stekker wijst uit welke kabel u nodig heeft.

Caterpillar:

3000-serie: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E en 3456.
3500-serie: 3508, 3508B, 3512, 3512B, 3512C, 3512E, 3516 en 3516B.
3600-serie: 3606, 3608, 3612 en 3616.
C-serie: De C-motoren van C1.1 tot en met C9.3B.
G-serie gasmotoren: Van G3304 tot en met G3616, plus CG137 en CG170-06.

Toepassingen:

Ingebouwd: In bouwmachines, landbouwmachines, hefwerktuigen en generatorsets.

💡

Goed om te weten: De 14-pins Caterpillar-stekker is geheel zwart en telt veertien posities in het binnenwerk. De 9-pins CAT/Perkins-stekker heeft een grijze koppelring met roodbruin binnenwerk en hoort bij de JDC505A. Tel de posities in de aansluiting van uw machine voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC533A) | Caterpillar 14-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: Jaltest
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel
Ve které sadě kabelů je tento kabel také obsažen. Pokud již sadu máte, nemusíte kabel kupovat zvlášť.Součást sady kabelů: Sada kabelů OHW základní

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: Jaltest
Na jakou verzi rozhraní Jaltest Link kabel pasuje. Některé kabely fungují pouze s nejnovější verzí V9.Verze Jaltest Link: Link V8.1
Link V9
Který modul Jaltest je pro použití kabelu nutný. Bez správné licence kabel nefunguje.Softwarový modul Jaltest: OHW stavební stroje

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 14pinový bajonetový konektor, zásuvka
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2

Diagnostické funkce

Zobrazí aktuální naměřené hodnoty ze senzorů za chodu vozidla. Užitečné při hledání závad.Zobrazení živých dat: Ano

Rozměry a hmotnost

Jak je kabel dlouhý. Delší kabel poskytuje větší volnost u hůře dostupné diagnostické zásuvky.Délka kabelu: 30 cm
Řídicí jednotky: CDL, J1939, SAE J1708, EMCP
Referenční číslo: JDC533A

Další parametry

Toepassing: Caterpillar-motoren en -machines met 14-pins diagnoseaansluiting
Lengte: 28 - 30 cm
Segment: Verbrandingsmotor
Onderdeel van kabelset: OHW-kabelset basis (70002030)
Nodig om te gebruiken: Jaltest Link V8.1 of V9
