Jaltest | SKU: JDC558A

Jaltest (JDC558A) | Adaptérový kabel Genie 5-pin OBD – 16-pin OBD2 | Zdvihací a manipulační zařízení

Name: Jaltest (JDC558A) | Adaptérový kabel Genie 5-pin OBD – 16-pin OBD2 | Zdvihací a manipulační zařízení
Brand: Jaltest
SKU: JDC558A
Price: 114.95 EUR
Availability: InStock

€114,95 včetně DPH

€95,00 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

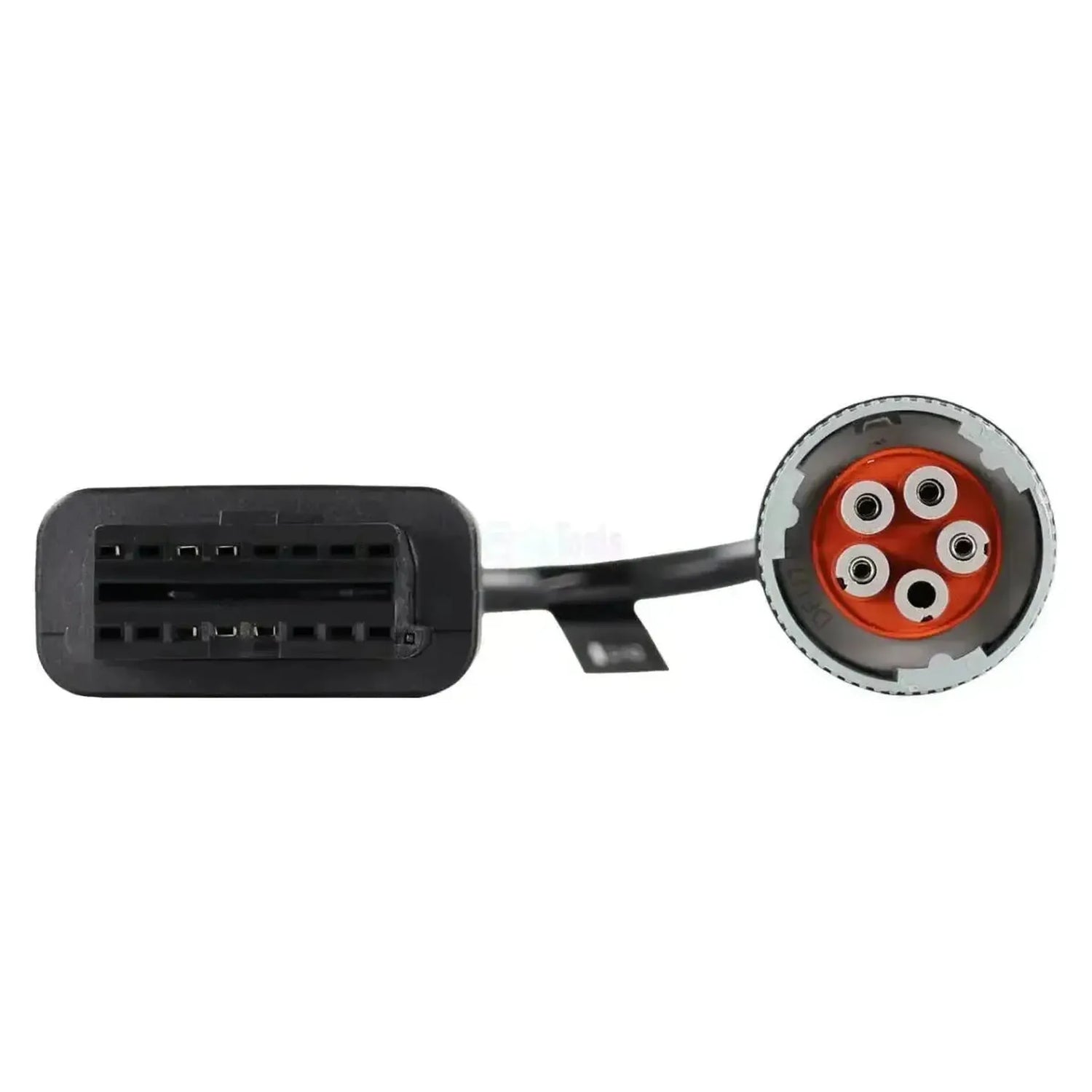

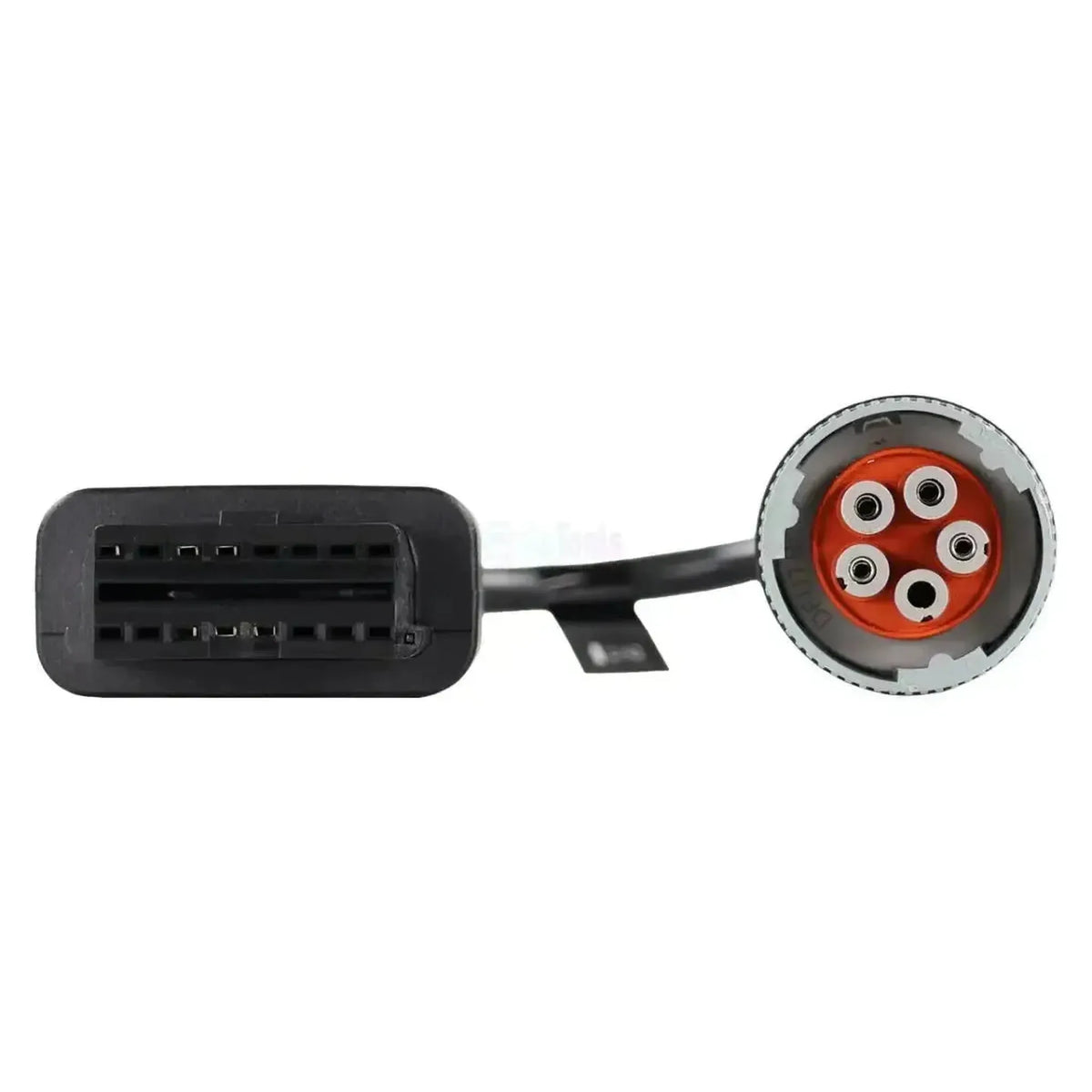

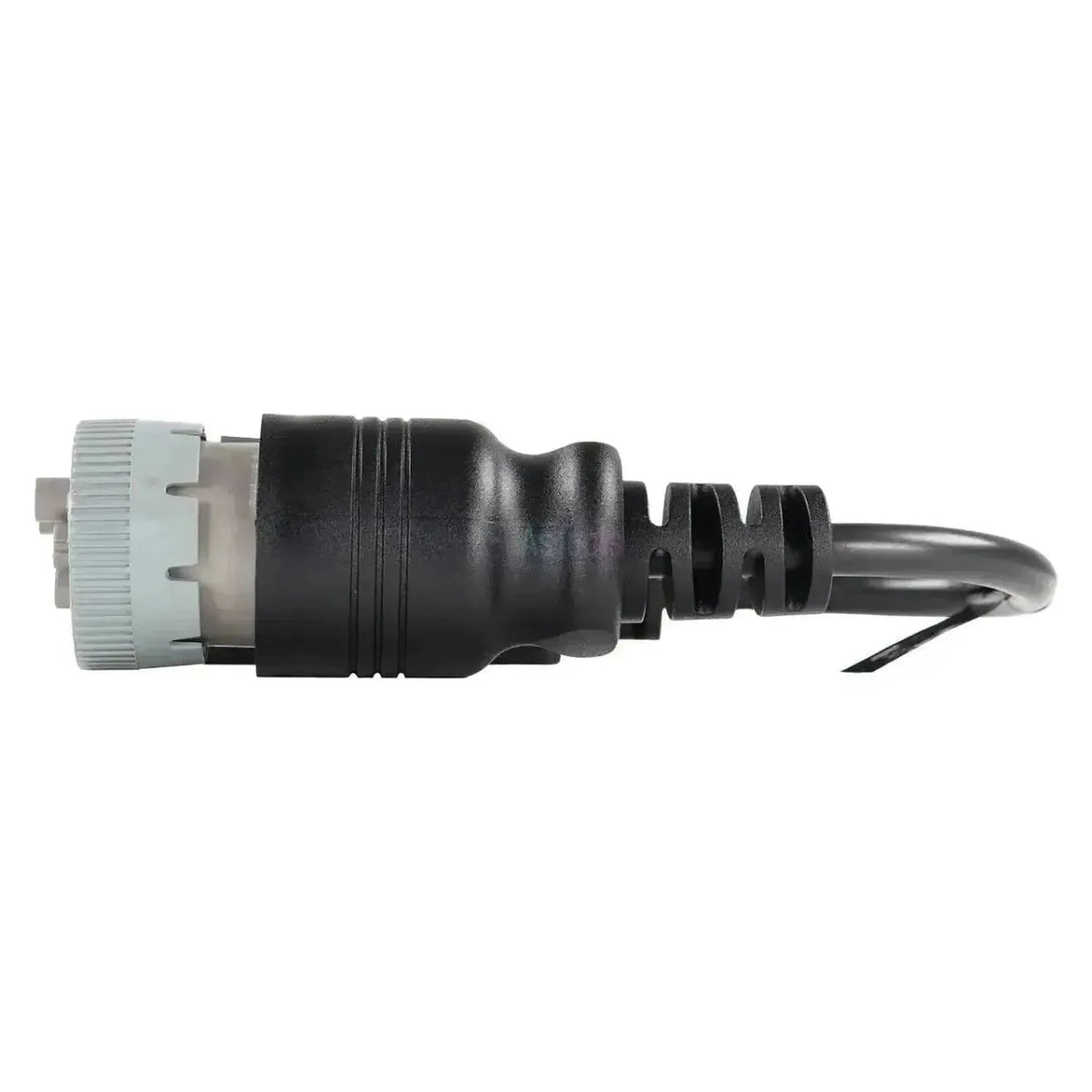

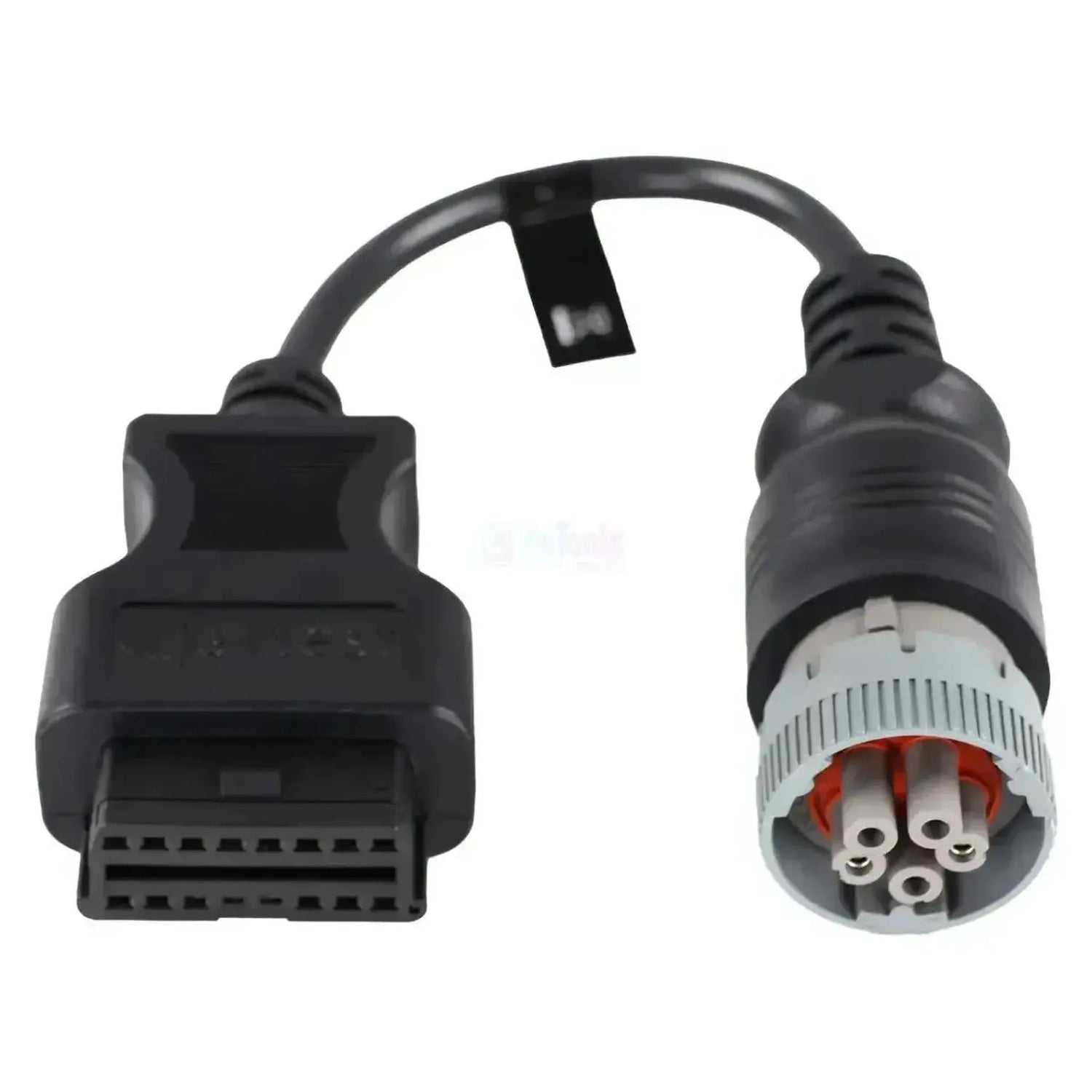

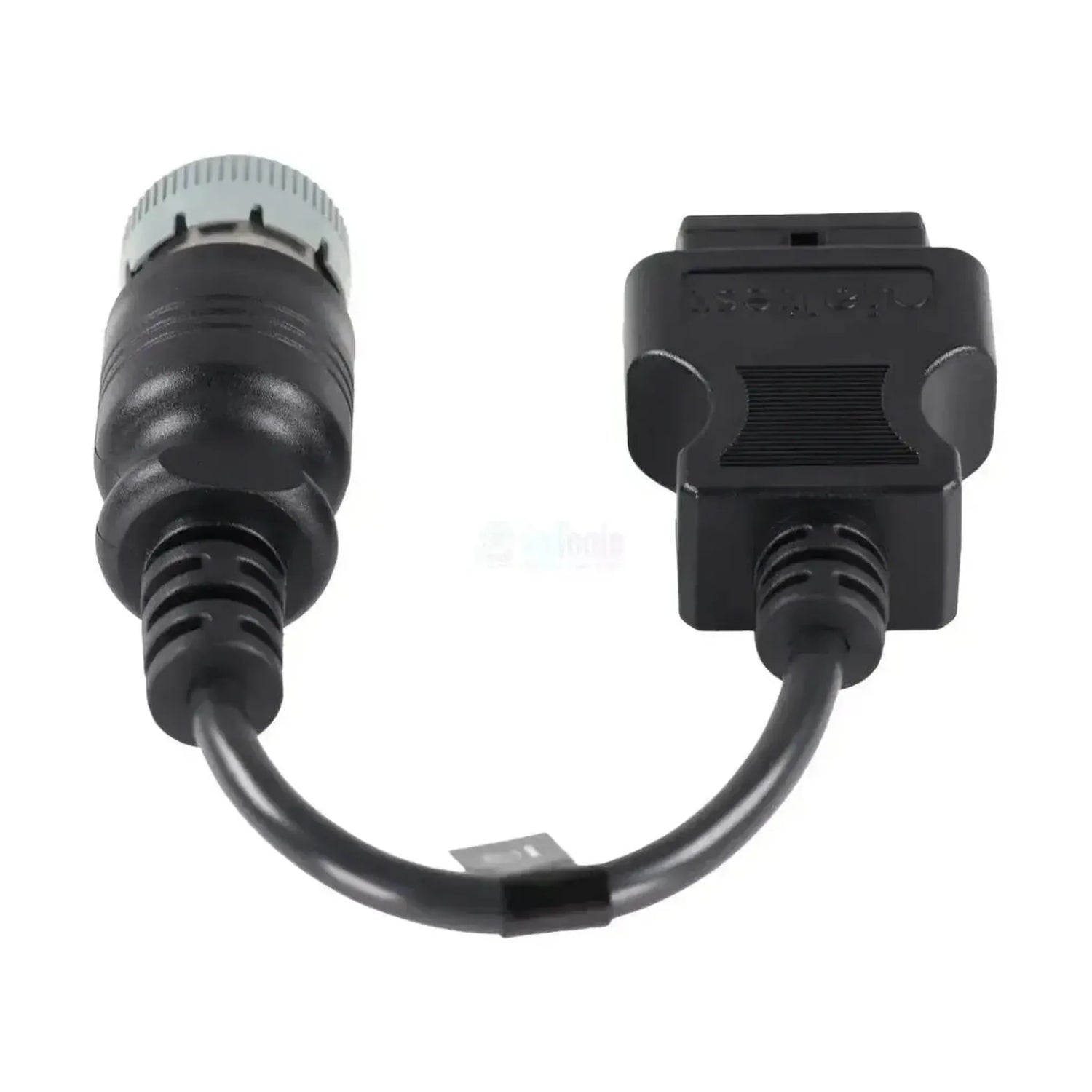

De Jaltest JDC558A brengt de 5-pins diagnoseaansluiting van Genie-hoogwerkers, schaarhoogwerkers en verreikers over op de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde Deutsch-connector met een grijze getande koppelring, een rode afdichting en vijf grijze contactbussen; de merknaam staat in de grijze kunststof gegoten. Het snoer is 30 cm lang en loopt recht de stekker in.

Met de kabel aangesloten bereikt de Jaltest-software de machinecomputer MCM en de motorregeling die in de machine zit. Genie bouwt uiteenlopende motoren in, dus achter dezelfde stekker treft u de Perkins-regelingen 404D/404F en ECM Perkins, de Deutz-regelingen EMR4 (EDC 17 CV52/CV54) en EMR5 (EDC MD1), de E-CDIS van Kubota, de EControls ECM 4G van de benzine- en LPG-uitvoeringen of de 854E van de zwaardere verreikers. Op de S-serie komt het instrumentenpaneel ALC-500 erbij; de kabel werkt met de Jaltest Link V8.1 en V9.

PLUSPUNTEN

✔Bereikt de machinecomputer MCM, de centrale regeleenheid van de Genie-machines.

✔Dekt de uiteenlopende motorregelingen die Genie inbouwt: Perkins, Deutz, Kubota, EControls en de 854E.

✔Op de S-serie telescoophoogwerkers ook het instrumentenpaneel ALC-500.

✔Dezelfde 5-pins Deutsch-stekker op de S-, Z-, GS- en GTH-series, en bruikbaar met Link V8.1 en V9.

AANDACHTSPUNTEN

✕Op de GS-schaarhoogwerkers blijft de dekking bij de machinecomputer MCM; een aparte motorregeling staat daar niet in.

✕Bij de GTH-verreikers is de hydraulieksturing OSD wel opgenomen, maar zonder diagnosefuncties.

✕Welke motorregeling u aantreft, hangt af van de ingebouwde motor en niet van de serie.

✕Alleen voor de ronde 5-pins Genie-aansluiting; andere machinemerken gebruiken een eigen stekker.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de hoogwerker, schaarhoogwerker of verreiker. Achter de 5-pins aansluiting zit de machinecomputer MCM en, afhankelijk van de ingebouwde motor, een van de motorregelingen hieronder.

Regeleenheden die u kunt benaderen

MCM: Machinecomputer.
404D/404F (J1939, PDL): Perkins, kleinere diesels.
ECM Perkins: Tier 3 en Stage III A, verreikers.
EMR4 - EDC 17 CV52/CV54: Deutz, commonrail.
EMR5 - EDC MD1: Deutz, commonrail.
E-CDIS: Kubota-motoren.
EControls ECM 4G: Benzine en LPG.
854E (J1939): Zwaardere verreikers.
ALC-500: Instrumentenpaneel S-serie.

Wat u kunt doen

Foutcodes: Lezen en wissen per regeleenheid.
Meetwaarden: In cijfers en grafiek bekijken.
Onderhoud: Intervallen en servicerapport.
Aanvullende acties: Waar Jaltest ze aanbiedt.

Zo gebruikt u hem

Stekker zoeken: Zoek de 5-pins stekker bij de onderbediening.
Aansluiten: Steek de JDC558A in en draai de ring vast.
Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
Contact aan: Zet het contact van de machine aan.
Uitlezen: Kies Genie en de serie in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Genie-machine met de ronde 5-pins Deutsch-aansluiting bij de onderbediening. Hieronder staan de series in de Jaltest MHE-dekking; de exacte plaats van de aansluiting verschilt per serie.

Genie:

S-60 Series: Telescoophoogwerker.
S-80 Series: Telescoophoogwerker.
S-120 Series: Telescoophoogwerker.
Z-40 Series: Knikarmhoogwerker.
Z-60 Series: Knikarmhoogwerker.
Z-80 Series: Knikarmhoogwerker.
GS-3200 Series: Schaarhoogwerker.
GTH-4000 Series: Verreiker.

💡

Goed om te weten: De 5-pins Deutsch-stekker zit bij de onderbediening en is te herkennen aan de grijze getande koppelring met rode afdichting. Controleer dat aan de machine zelf voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC558A) | Genie 5-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: MHE vnitřní doprava
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel: Zdvihací zařízení

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 5pinový OBD

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano
Zda lze zjistit, kdy bude potřeba další servis. Užitečné pro správné plánování prohlídky.Zobrazení servisních údajů: Ano

Použití

V které sadě kabelů Jaltest je tento kabel také obsažen. Pokud již tuto sadu máte, tento kabel můžete mít také.Součást sady kabelů: Sada kabelů MHE pro plošiny a teleskopické manipulátory
Referenční číslo: JDC558A

Další parametry

Toepassing: Genie hoogwerkers, schaarhoogwerkers en verreikers
Lengte: 30 cm
Regeleenheden: MCM, 404D/404F en ECM Perkins, EMR4 - EDC 17 CV52/CV54 en EMR5 - EDC MD1, E-CDIS, EControls ECM 4G, 854E en ALC-500
Jaltest-module: Jaltest MHE (intern transport- en hijsmaterieel)
Onderdeel van kabelset: MHE-kabelset hoogwerkers en verreikers (70002028)
Nodig om te gebruiken: Jaltest Link V8.1 of V9 met licentie voor Jaltest MHE
