Jaltest (JDC101A) | Haldex Modal (ABS) 3+3-pinový OBD – 16-pinový OBD2 adaptérový kabel | Přívěs

Name: Jaltest (JDC101A) | Haldex Modal (ABS) 3+3-pinový OBD – 16-pinový OBD2 adaptérový kabel | Přívěs
Brand: Jaltest
SKU: JDC101A
Price: 74.95 EUR
Availability: InStock

€74,95 včetně DPH

€61,94 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

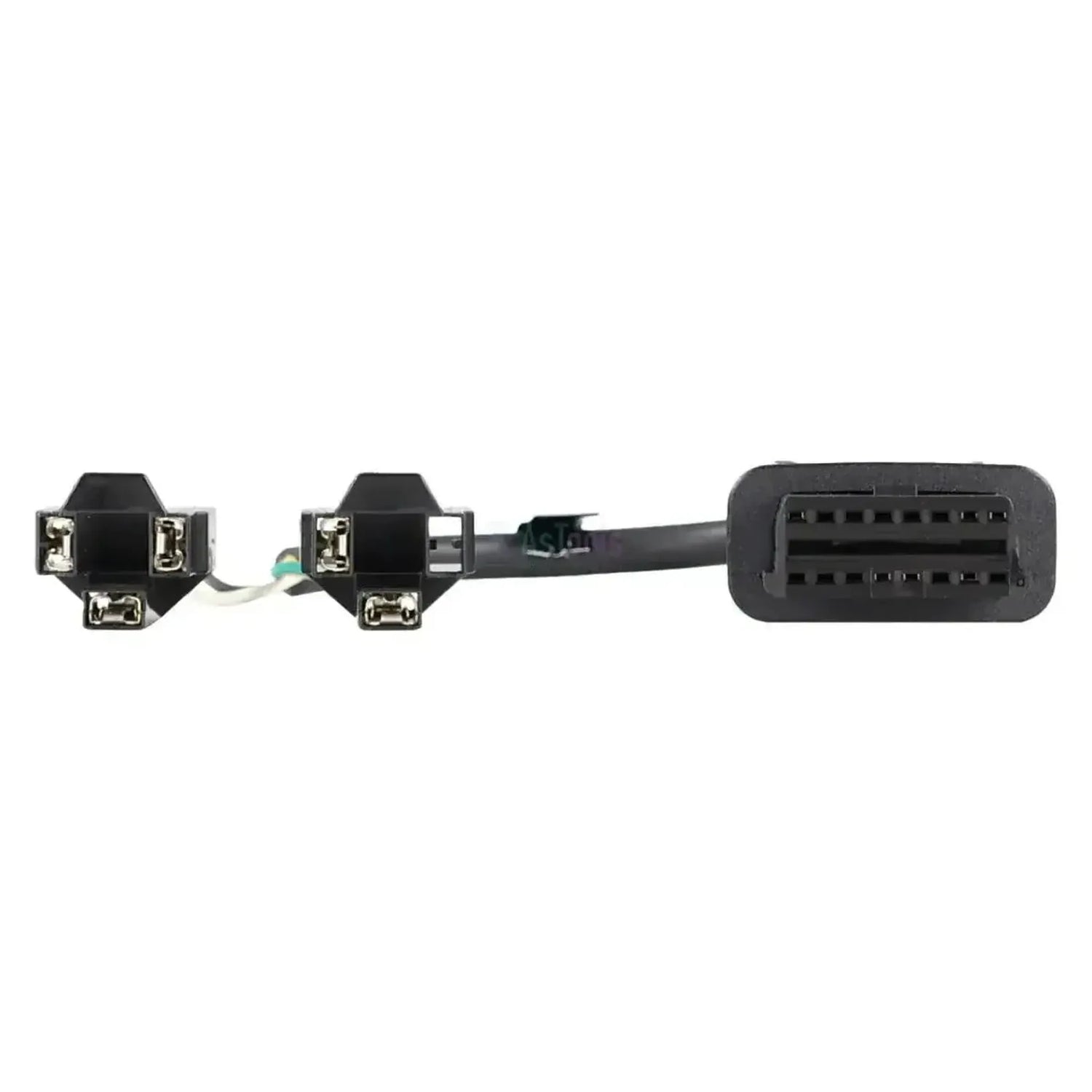

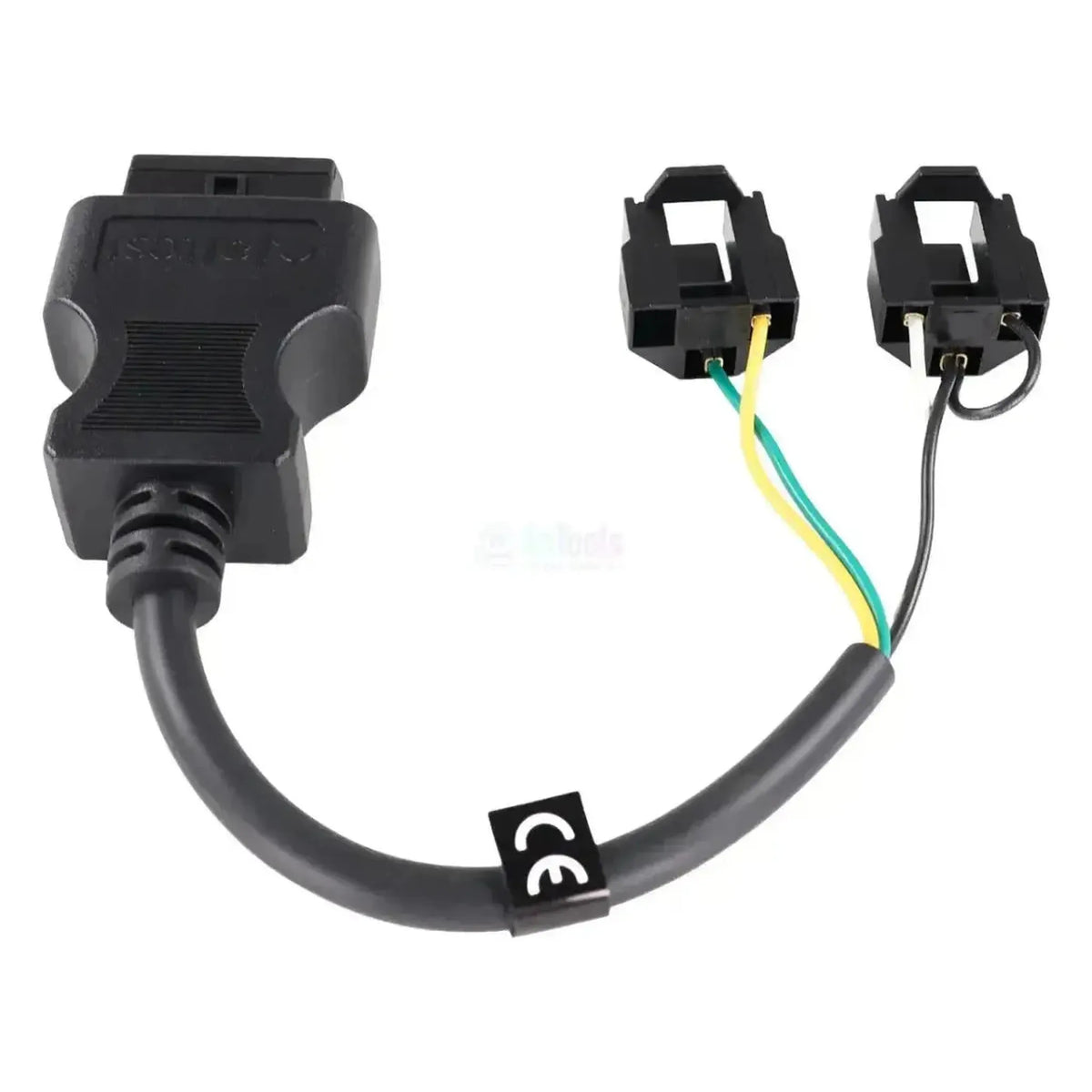

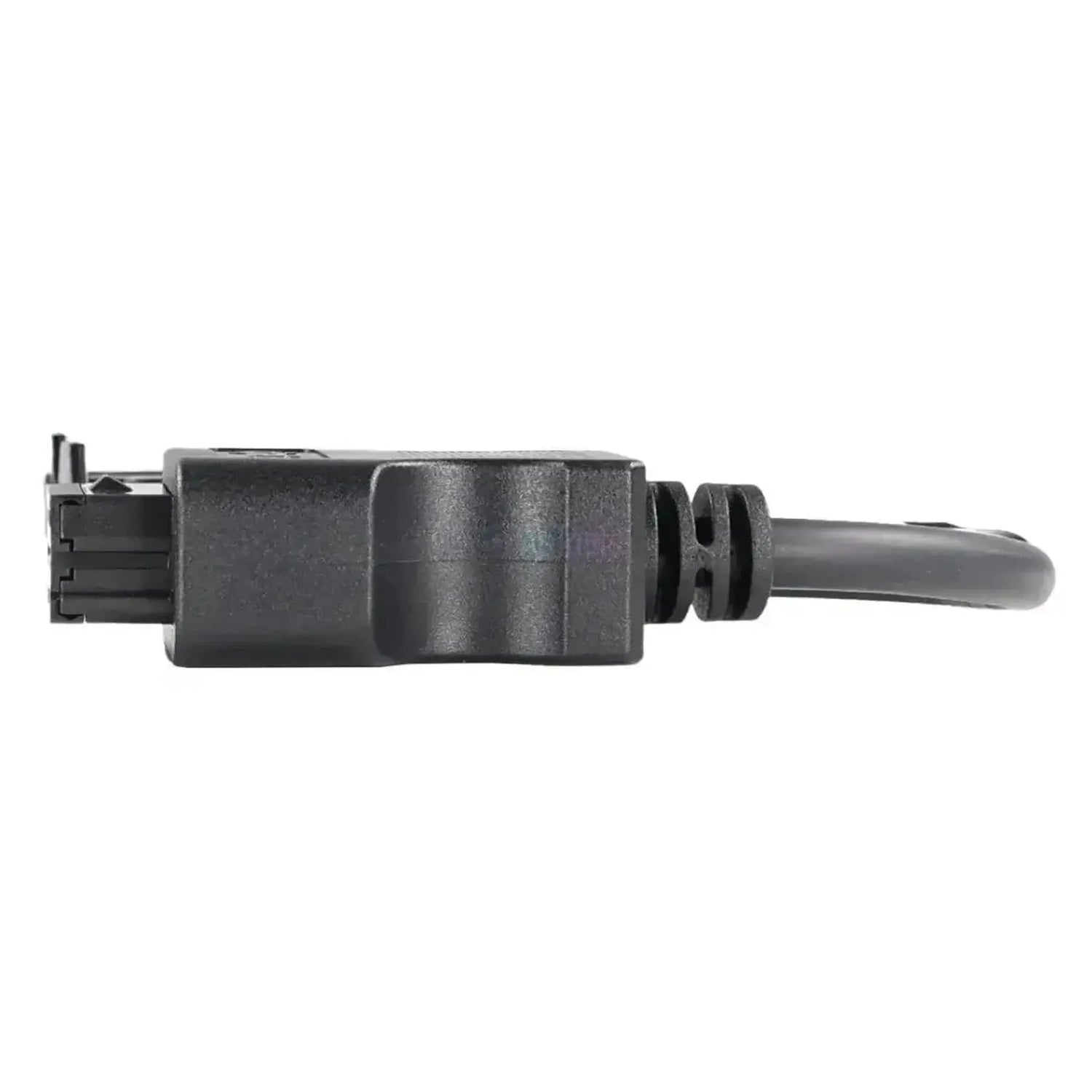

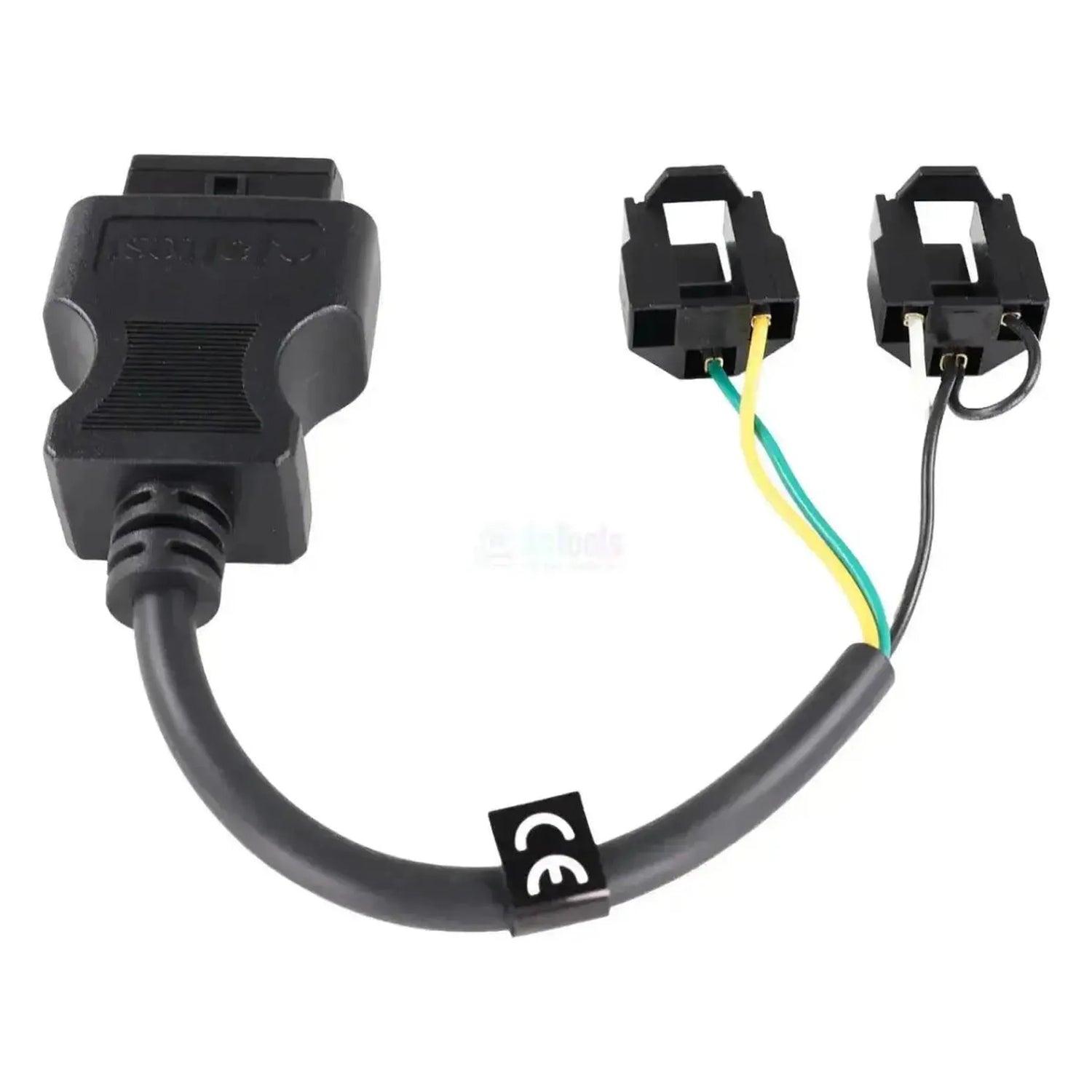

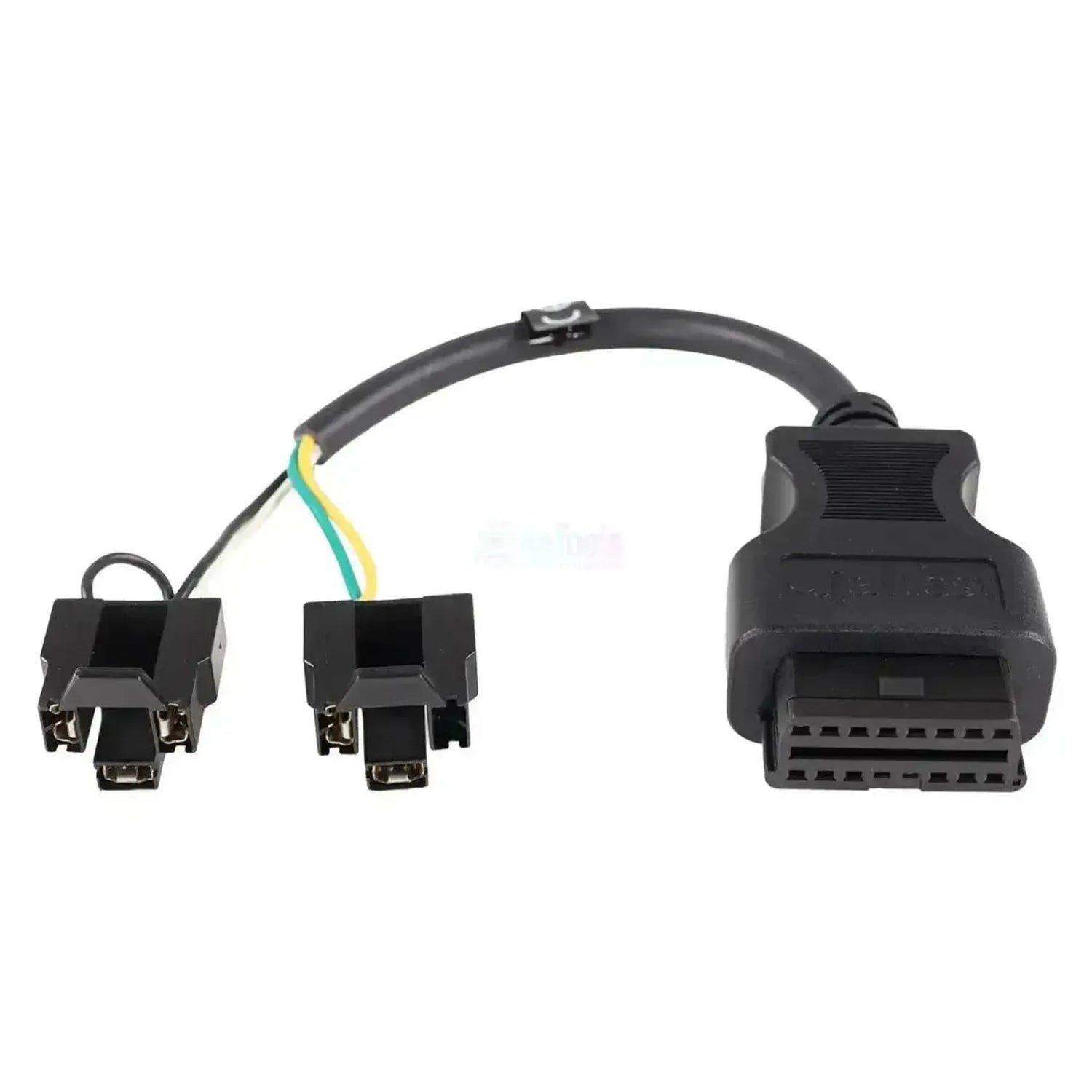

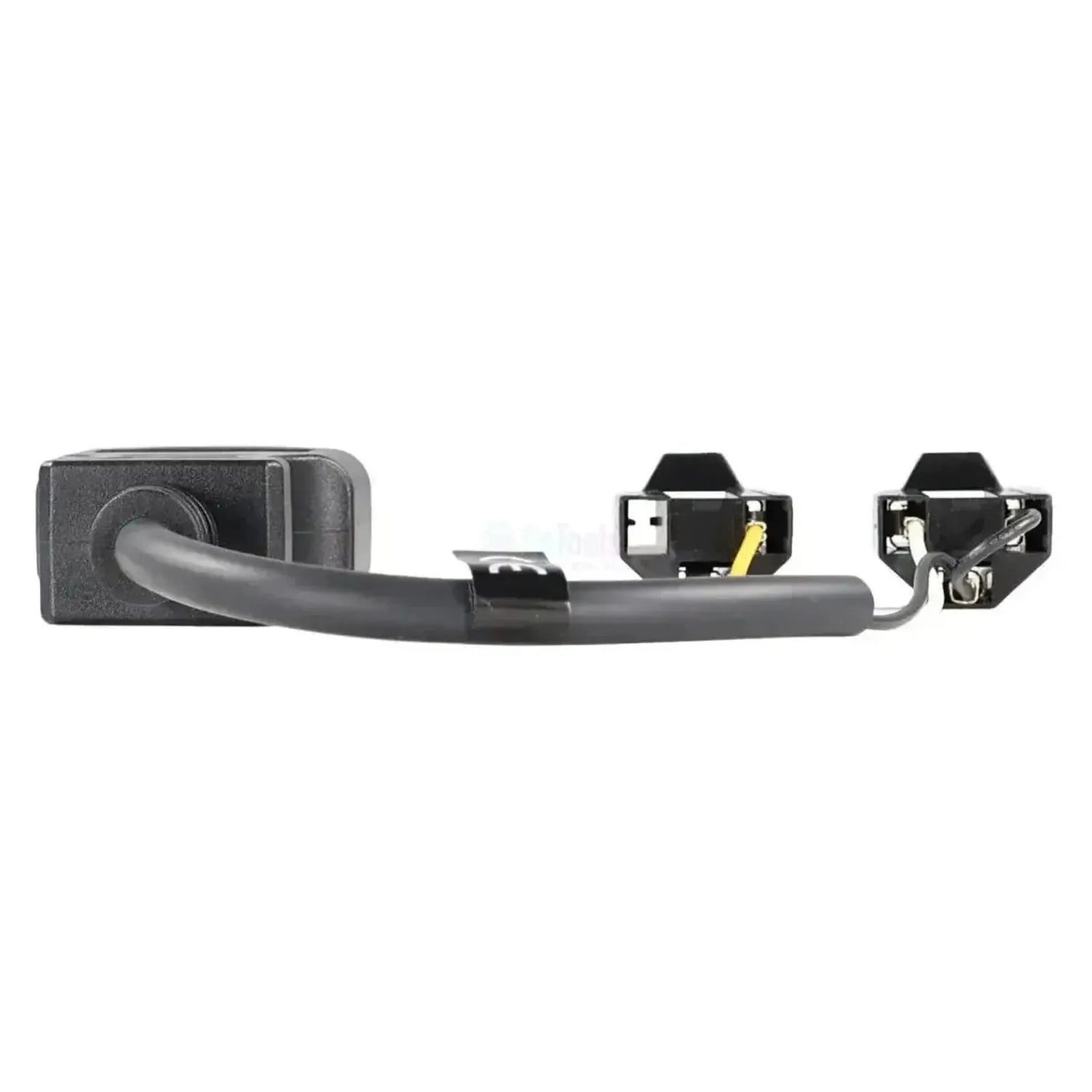

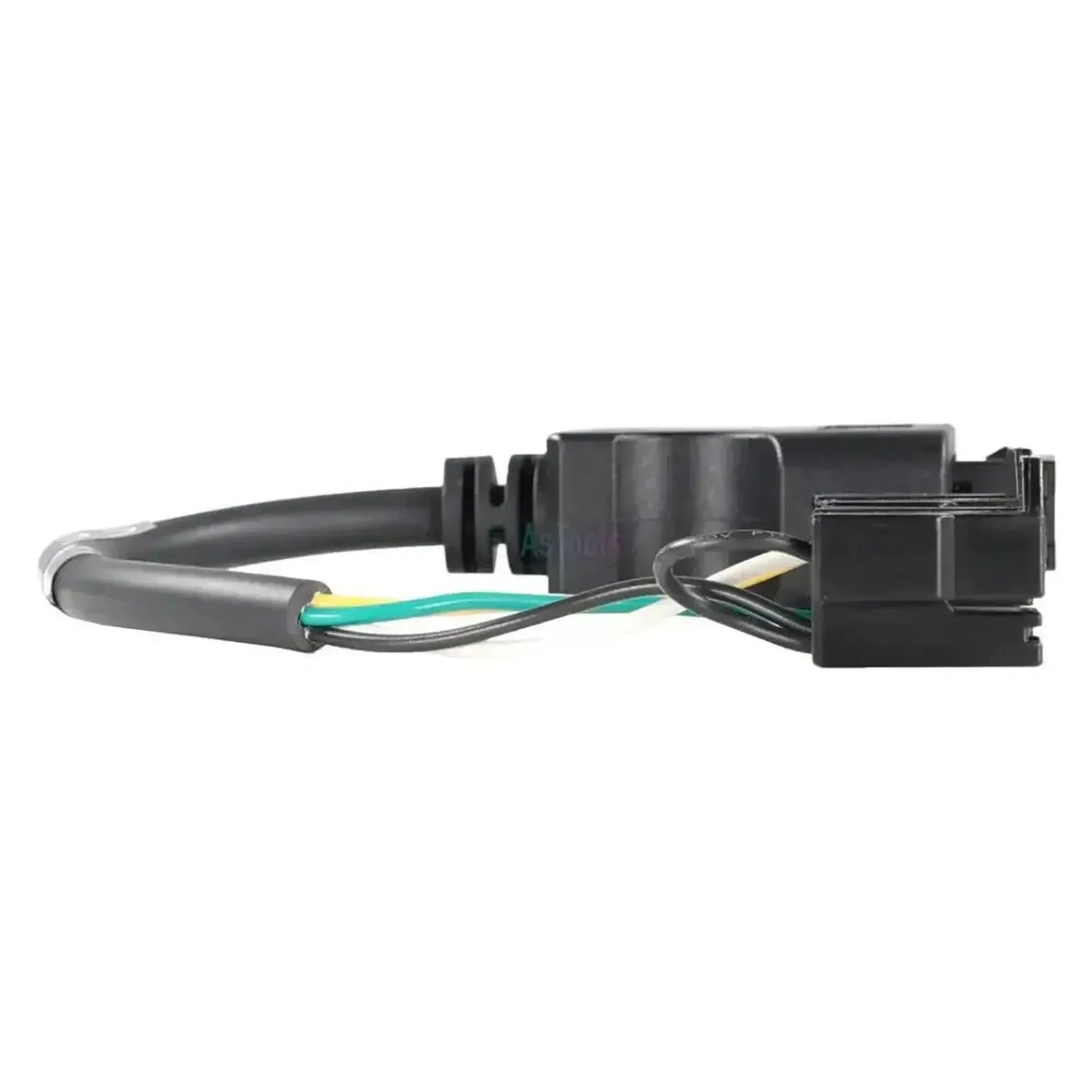

De Jaltest JDC101A koppelt de 3+3-pins diagnoseaansluiting van het Haldex Modal-trailerremsysteem aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Achter de OBD2-kop loopt één zwart snoer naar twee zwarte stekkerhuizen met elk drie kamers: Het ene met drie messingkleurige vlaksteekbussen, het andere met twee. Beide dragen bussen en gaan elk op een eigen messenblok van de Modal-eenheid. Het snoer is 28 tot 30 cm lang.

Achter die verbinding komt de Jaltest-software bij het ABS MODAL, de anti-blokkeerregeling voor opleggers en aanhangers. U leest foutcodes, meetwaarden, ECU-gegevens en onderhoudsgegevens. Omdat de Haldex-eenheid bepalend is en niet de bouwer van de oplegger, past de kabel op uiteenlopende trailermerken. Hij werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Beide 3-polige stekkerhuizen zitten aan één snoer, zodat u de Modal-eenheid in één handeling aansluit.

✔Het ABS MODAL staat in de dekking met foutcodes, meetwaarden, ECU-gegevens en onderhoudsgegevens.

✔Bepalend is de Haldex-eenheid op het chassis en niet het merk van de oplegger.

✔Bruikbaar met Jaltest Link V8.1 en V9, dus met de oudere en de huidige interfacegeneratie.

AANDACHTSPUNTEN

✕Alleen voor de 3+3-pins Modal-aansluiting; de Modular-uitvoering met één ronde 4-polige stekker valt onder JDC102A.

✕Bij het ABS MODAL blijft het bij uitlezen: Componenten aansturen en parameters instellen staan niet in de dekking.

✕De overige Haldex-systemen, zoals MODULAR/PLC, PLC Select, ITCM, MGX, U-ABS, EB+/TRS, EPV en TPMS, bereikt u met deze kabel niet; zij hebben elk een eigen aansluiting.

✕Met 28 tot 30 cm is het snoer kort, dus u werkt vlak bij de regeleenheid op het chassis.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de remregeling van de oplegger of aanhanger, niet de trekker ervoor. Welke Haldex-eenheid u aantreft, bepaalt de systeemgeneratie op het chassis en niet het trailermerk.

Regeleenheden die u kunt benaderen

ABS MODAL: Anti-blokkeersysteem trailer.

Wat u kunt doen

Foutcodes: Uitlezen met omschrijving.
Meetwaarden: Met melding buiten bereik.
ECU-gegevens: Gegevens van de regeleenheid.
Onderhoudsgegevens: Intervallen en servicerapport.

Zo gebruikt u hem

Aansluiting zoeken: Zoek de Modal-eenheid op het chassis.
Aansluiten: Druk beide huizen op hun eigen messenblok.
Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
Spanning: Zorg dat de trailer spanning heeft.
Uitlezen: Kies Haldex en het systeem ABS MODAL.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke oplegger of aanhanger waar de Haldex Modal-eenheid met twee 3-polige aansluitingen op het chassis zit. Trailers met één ronde 4-polige Haldex-stekker horen bij JDC102A of JDC108A.

Haldex (afbakening):

ABS MODAL: Anti-blokkeerregeling voor opleggers en aanhangers.
Chassismerk: Niet bepalend; de kabel volgt de Haldex-eenheid.
Bouwjaar: Niet bepalend; het gaat om de aansluiting.

💡

Goed om te weten: De twee stekkerhuizen dragen allebei bussen en passen dus niet op elkaar: Ze gaan elk op een eigen messenblok van de Modal-eenheid. Zit er op het chassis één ronde 4-polige stekker, dan heeft u een andere Haldex-uitvoering. Controleer aan de trailer hoe de aansluiting is uitgevoerd voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC101A) | Haldex Modal (ABS) 3+3-pins OBD – 16-pins OBD2 Verloopkabel | Trailer

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: CV užitková vozidla
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel: Přívěs

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 3+3pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Diagnostické funkce

Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano
Zda lze zjistit, kdy bude potřeba další servis. Užitečné pro správné plánování prohlídky.Zobrazení servisních údajů: Ano
