Jaltest | SKU: JDC108A

Jaltest (JDC108A) | Haldex (EB+/TRS, TPMS) 4-pinový OBD – 16-pinový OBD2 redukční kabel | Přívěs

Name: Jaltest (JDC108A) | Haldex (EB+/TRS, TPMS) 4-pinový OBD – 16-pinový OBD2 redukční kabel | Přívěs
Brand: Jaltest
SKU: JDC108A
Price: 79.95 EUR
Availability: InStock

€79,95 včetně DPH

€66,07 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

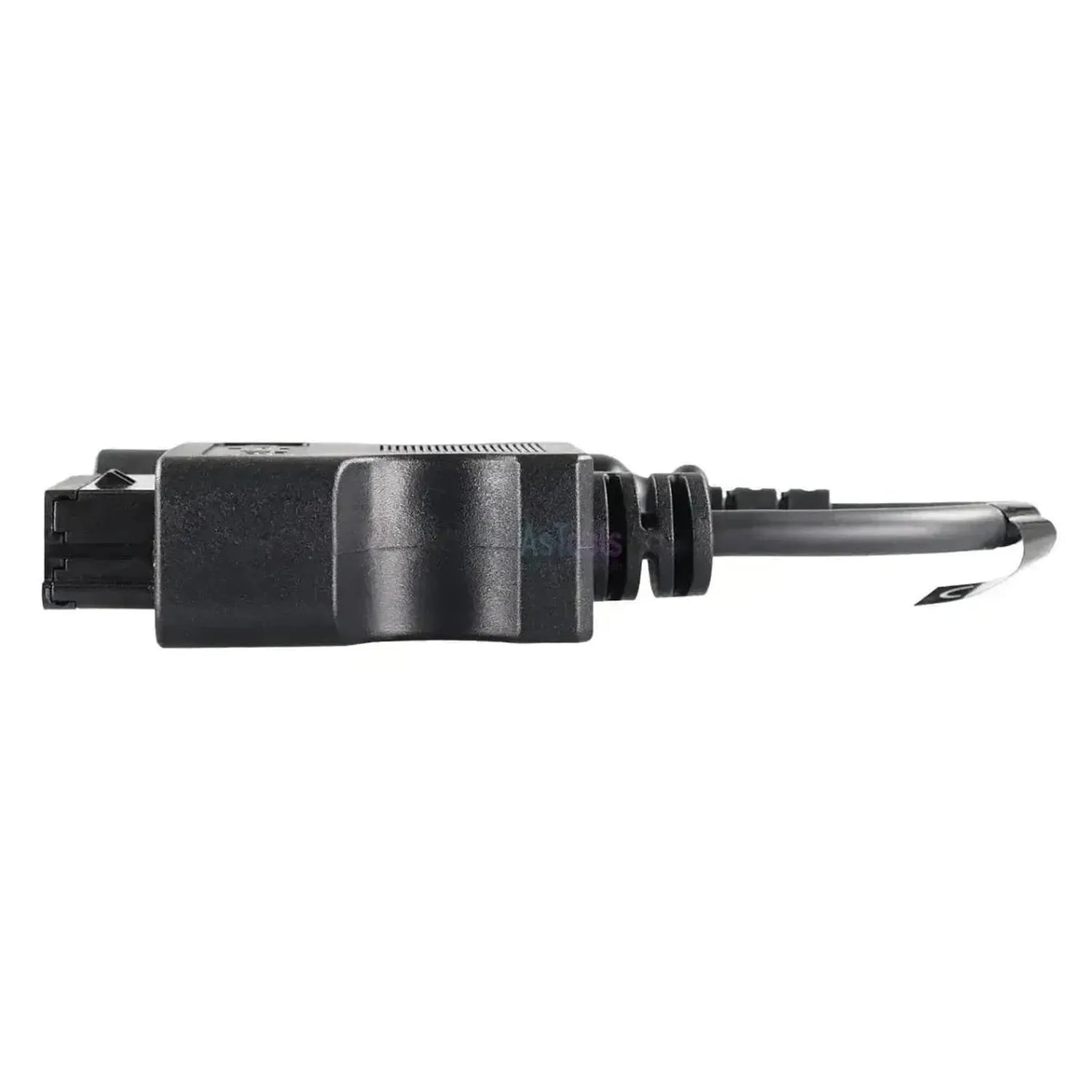

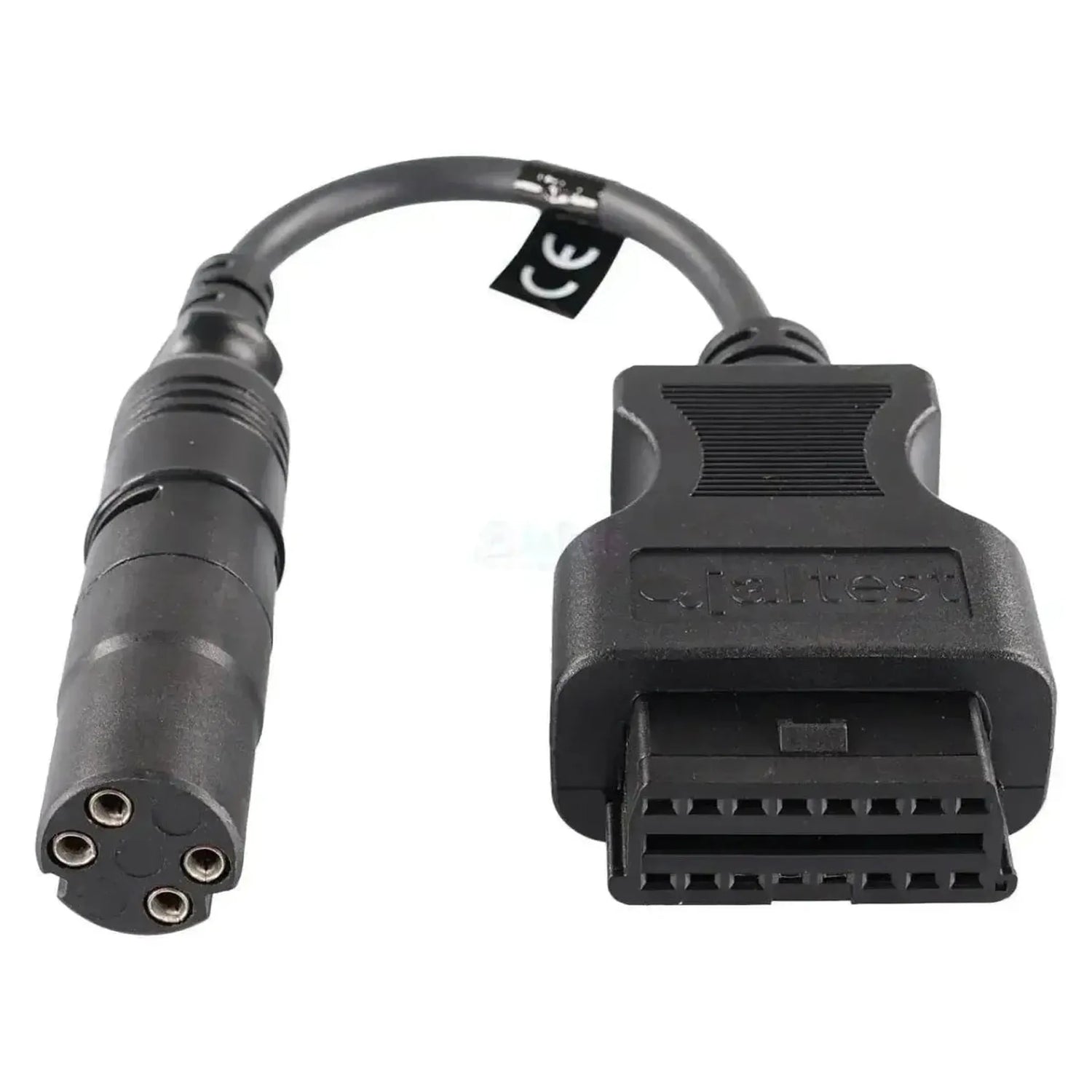

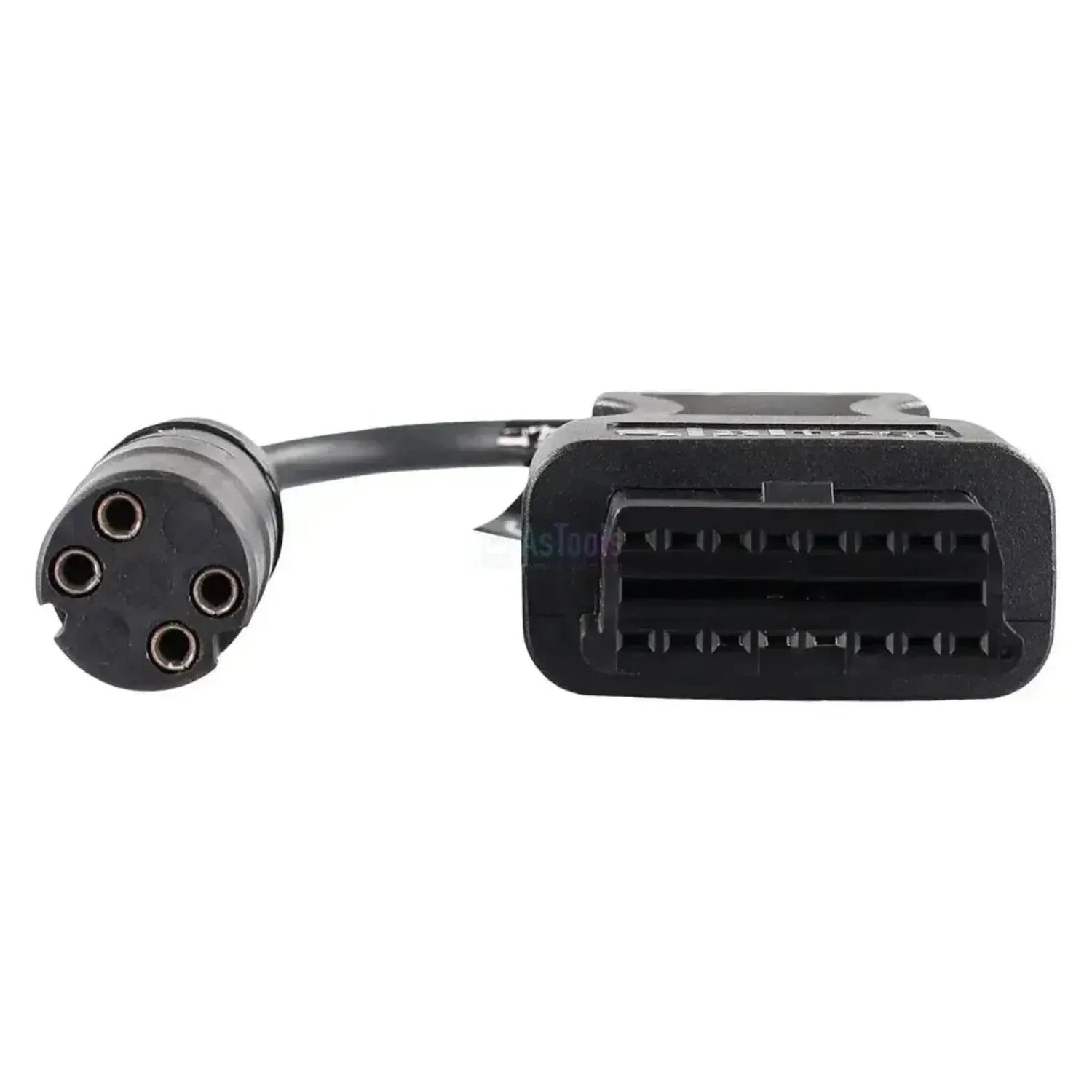

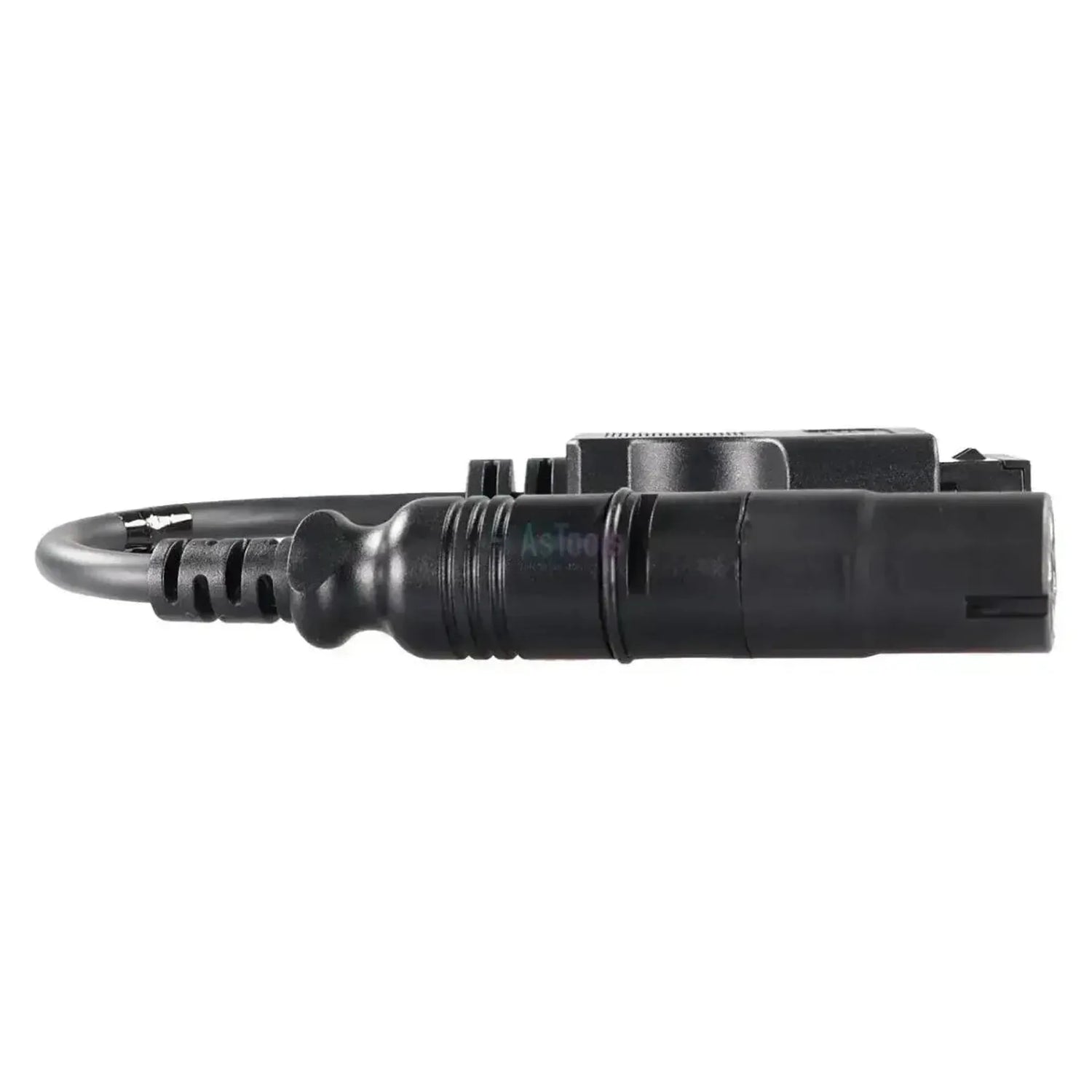

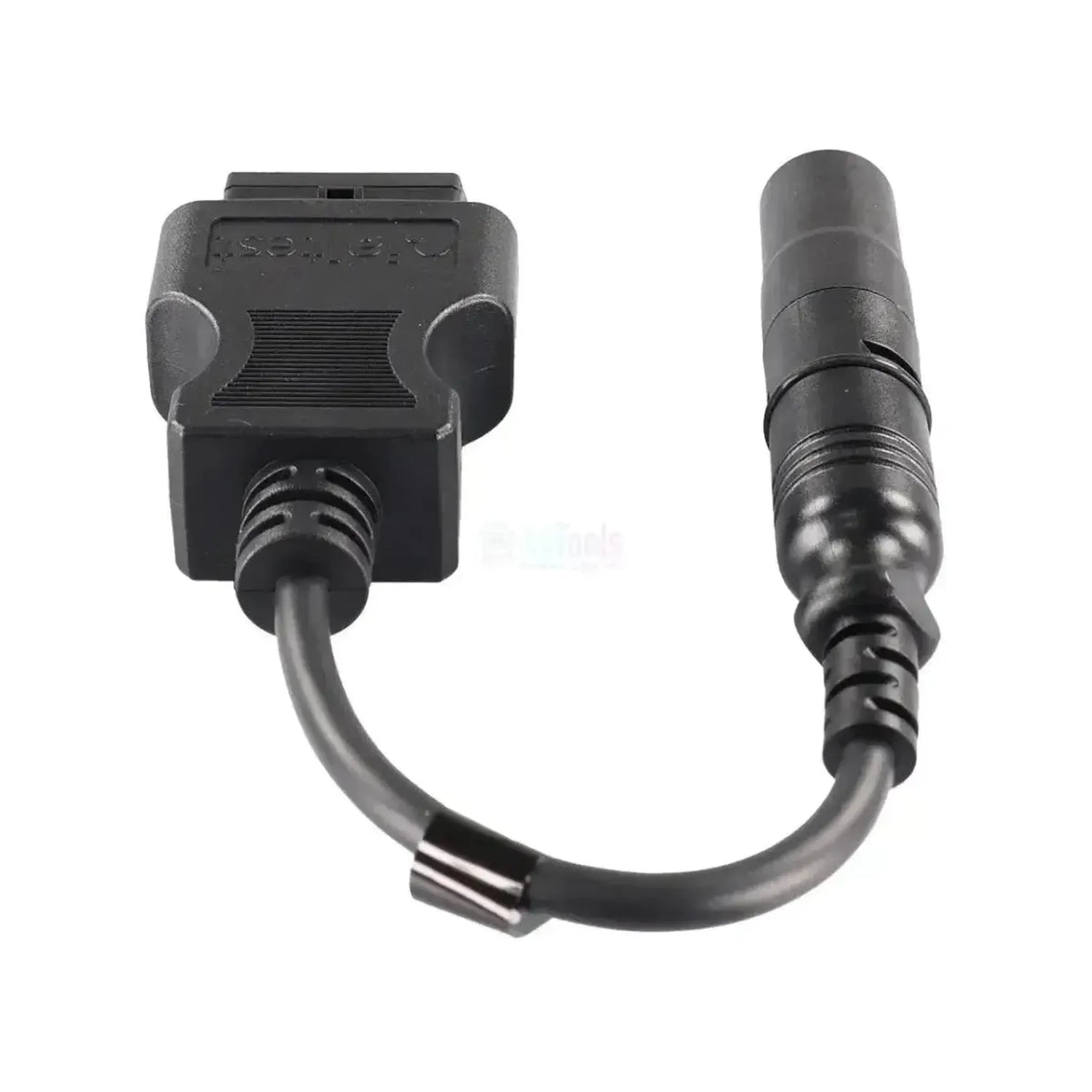

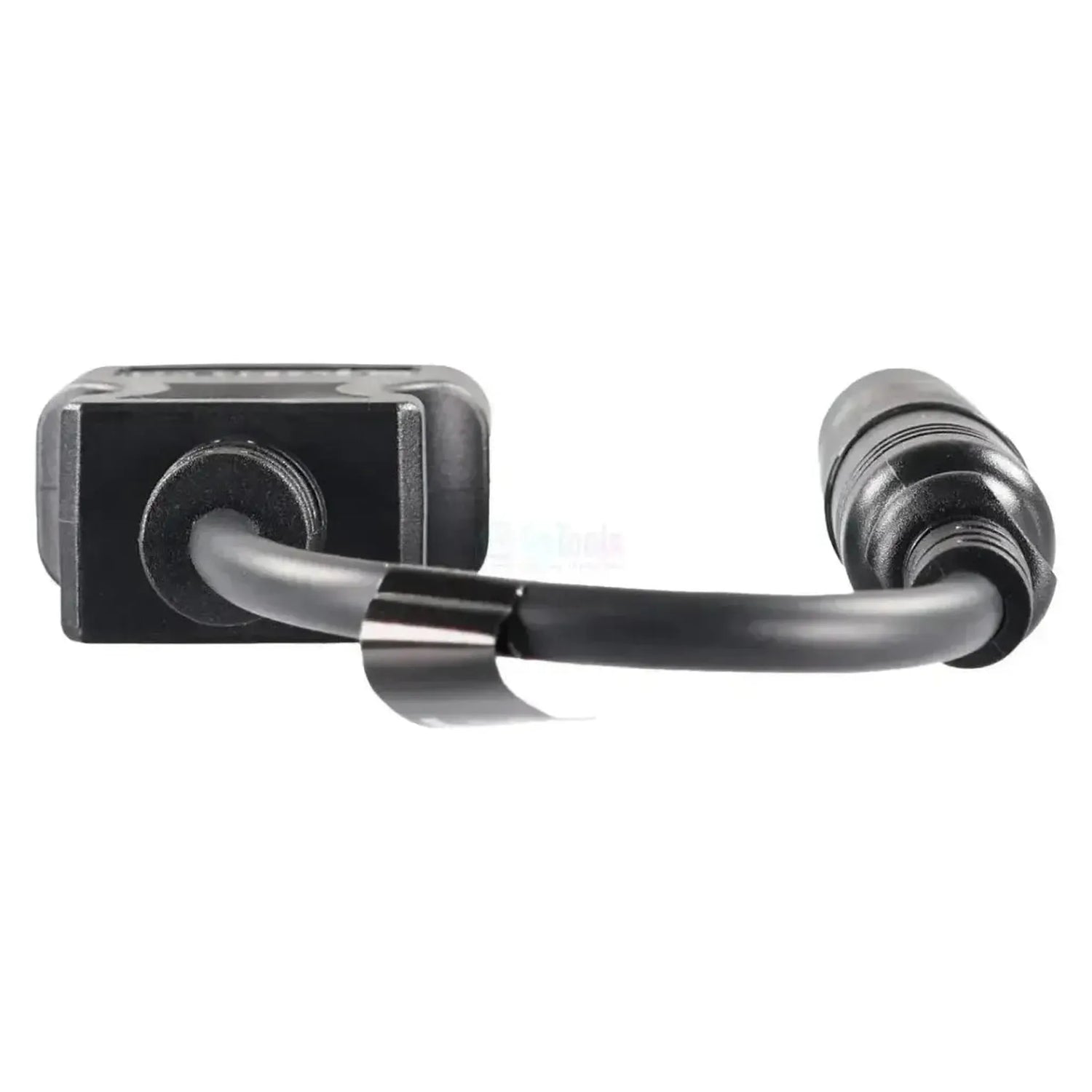

Jaltest JDC108A propojuje 4pólovou diagnostickou zásuvku řídicích jednotek Haldex EB+/TRS a TPMS se vstupem 16pólové OBD2 vašeho diagnostického kabelu Jaltest. Na straně přívěsu je kulatá černá zástrčka se čtyřmi zdířkami ve čtvercovém uspořádání. Kabel má délku 28 až 30 cm.

Tímto propojením software Jaltest načte dva systémy na stejné zástrčce. U brzdové regulace EB+/TRS čtete chybové kódy a naměřené hodnoty, ovládáte komponenty a nastavujete parametry. U kontroly tlaku v pneumatikách zůstává funkčnost u chybových kódů. Kabel funguje s Jaltest Link V8.1 a V9 a spadá pod Jaltest CV.

VÝHODY

✔Dva systémy na jedné zástrčce: brzdová regulace EB+/TRS a kontrola tlaku v pneumatikách Haldex TPMS.

✔U EB+/TRS pokrývá funkčnost více než načítání kódů, včetně ovládání komponent a nastavování parametrů.

✔Čtyři zdířky ve čtvercovém uspořádání jsou vidět zvenku, takže zásuvku můžete zkontrolovat ještě před objednáním.

✔Funguje s Jaltest Link V8.1 a V9 a je také součástí sady kabelů pro přívěsy (70002024).

UPOZORNĚNÍ

✕U Haldex TPMS zůstává funkčnost omezena na načítání chybových kódů; ovládání a parametry sem nepatří.

✕Stejný kulatý tvar s kolíky patří k systému Modular, a tedy k JDC102A; verze Modal se dvěma plochými 3pólovými pouzdry spadá pod JDC101A.

✕Tímto kabelem nedosažitelné: ABS MODAL, MODULAR/PLC, PLC Select, ITCM, U-ABS, EPV a generace EB+, každý s vlastní zásuvkou.

✕K použití je nutný Jaltest Link a aktivní licence pro Jaltest CV; ty nejsou součástí kabelu.

Použití a funkce

Tímto propojením se pomocí softwaru Jaltest připojíte ke dvěma jednotkám Haldex na návěsu nebo přívěsu: brzdová regulace a kontrola tlaku v pneumatikách. Co lze u jednotlivých jednotek dělat, se liší, protože funkčnost přesahující načítání kódů je pouze u EB+/TRS.

Řídicí jednotky, ke kterým se můžete připojit

EB+/TRS: Brzdová regulace přívěsu, plné funkce.
Haldex TPMS: Kontrola tlaku v pneumatikách, chybové kódy.

Co můžete dělat

Chybové kódy: čtení a mazání.
Naměřené hodnoty: Zobrazení aktuálních hodnot senzorů.
Komponenty: Ovládání dílů EB+/TRS.
Parametry: Úprava konfigurace EB+/TRS.
TPMS: Načtení chybových kódů systému.

Jak ho použít

Kontrola zástrčky: Najděte kulatou 4pólovou zásuvku se zdířkami.
Připojení: Zasuňte JDC108A do zásuvky.
Připojení Link: Připojte stranu OBD2 ke kabelu Jaltest.
Napětí: Zajistěte, aby přívěs měl napětí.
Načtení: V Jaltestu vyberte Haldex a příslušný systém.

Kompatibilní vozidla a použití

Rozhodující je zástrčka, ne model. Kabel se hodí na každý návěs nebo přívěs, kde je jednotka Haldex EB+/TRS nebo kontrola tlaku v pneumatikách vyvedena na kulatou 4pólovou zásuvku se zdířkami. Pro přívěsy nikdy nebyla předepsána standardizovaná diagnostická zásuvka, a proto tato zástrčka zůstává používána i u novějších návěsů.

Haldex:

EB+/TRS: Elektronická brzdová regulace, s většinou funkcí z obou.
TPMS: Kontrola tlaku v pneumatikách na stejné zástrčce, omezená na chybové kódy.

Vymezení:

Značka podvozku: Není rozhodující; kabel odpovídá jednotce Haldex na podvozku.
Kulatá 4pólová zástrčka s kolíky: Pro ni je správným kabelem JDC102A.

💡

Dobré vědět: JDC102A má stejně velkou kulatou 4pólovou zástrčku, ale jsou v ní kolíky místo zdířek. Proto před objednáním zkontrolujte zásuvku na podvozku: Čtyři zdířky ve čtvercovém uspořádání patří k tomuto kabelu.

Obsah balení

1x Jaltest (JDC108A) | Haldex (EB+/TRS, TPMS) 4pólový OBD – 16pólový OBD2 redukční kabel | Přívěs

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: CV užitková vozidla
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel: Přívěs

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 4pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Použití

V které sadě kabelů Jaltest je tento kabel také obsažen. Pokud již tuto sadu máte, tento kabel můžete mít také.Součást sady kabelů: Sada kabelů pro přívěsy
Referenční číslo: JDC108A
Řídicí jednotky: Haldex EB+/TRS, Haldex TPMS
Potřebné k použití: Jaltest Link a aktivní licence Jaltest CV
