Jaltest | SKU: JDC541A

Jaltest (JDC541A) | Hidromek 16-pinový OBD – 16-pinový OBD2 adaptérový kabel | Stavební a zemní stroje

Name: Jaltest (JDC541A) | Hidromek 16-pinový OBD – 16-pinový OBD2 adaptérový kabel | Stavební a zemní stroje
Brand: Jaltest
SKU: JDC541A
Price: 197.95 EUR
Availability: InStock

€197,95 včetně DPH

€163,60 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

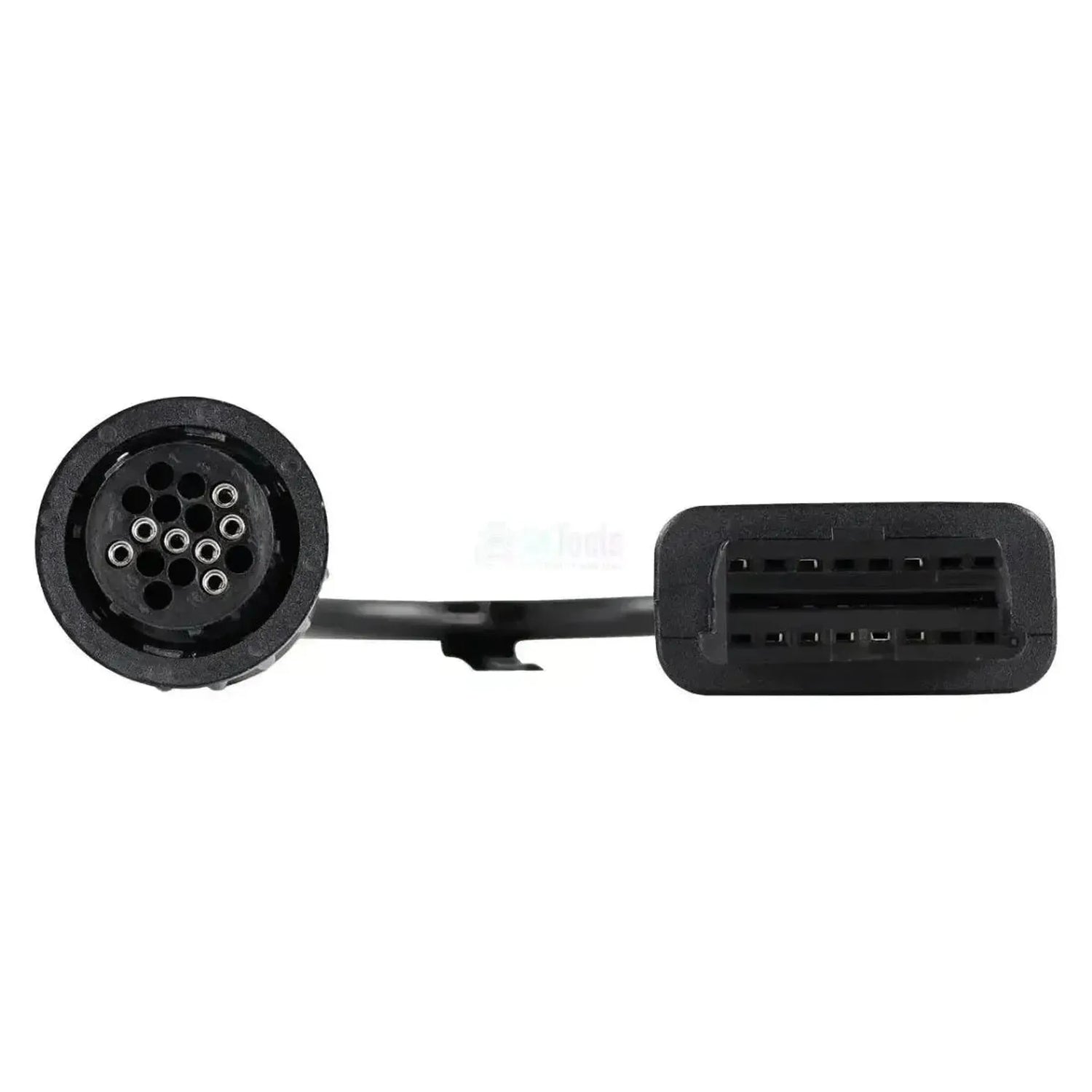

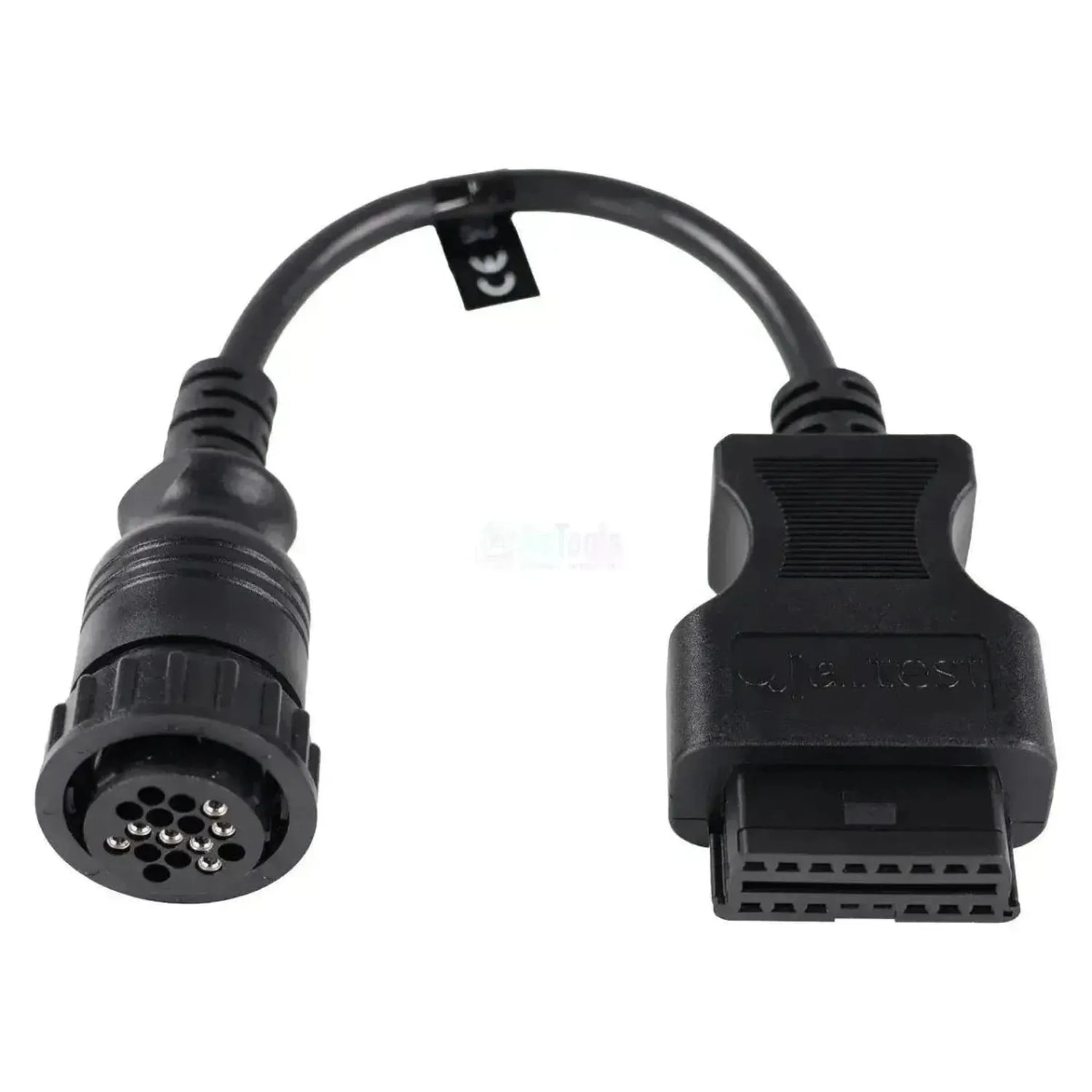

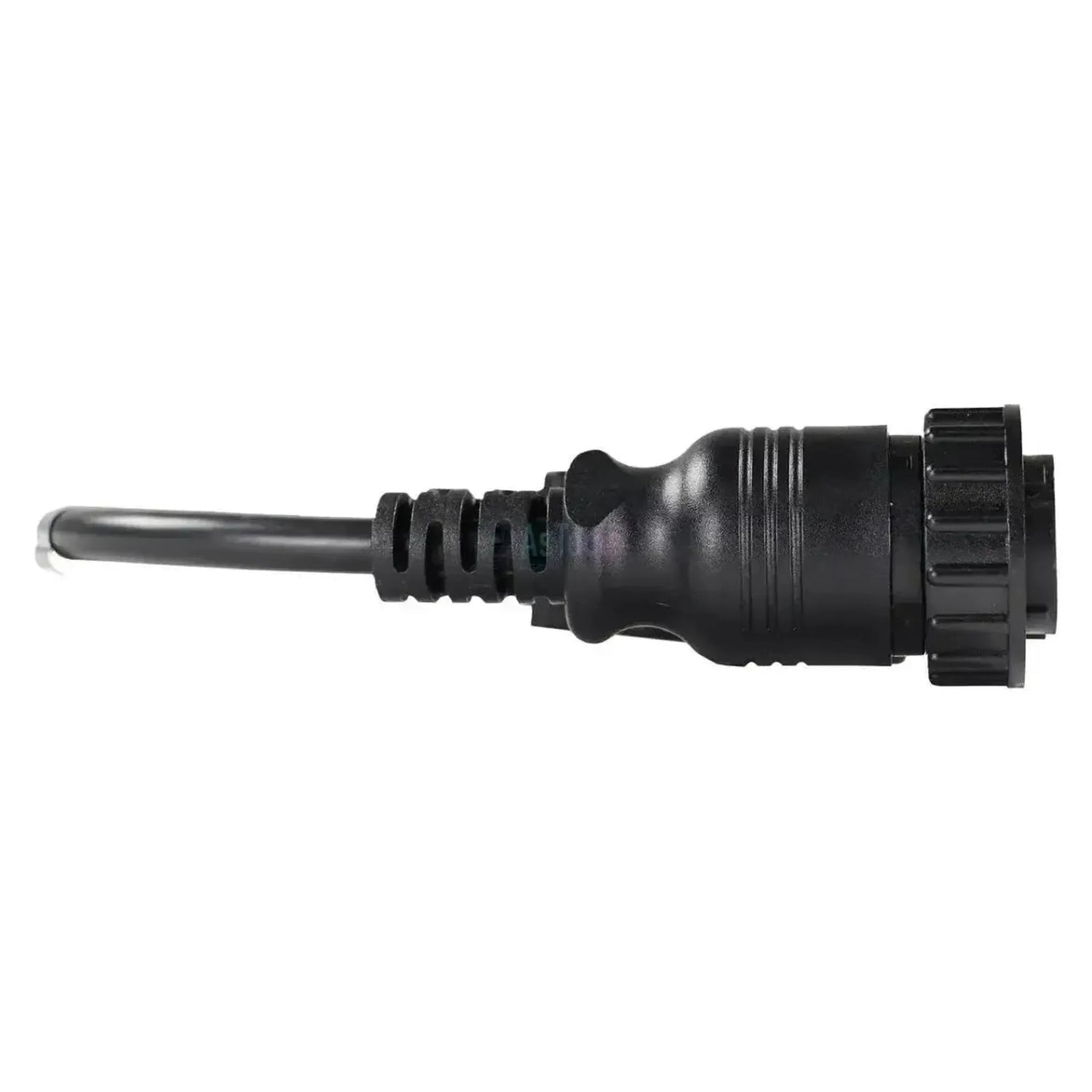

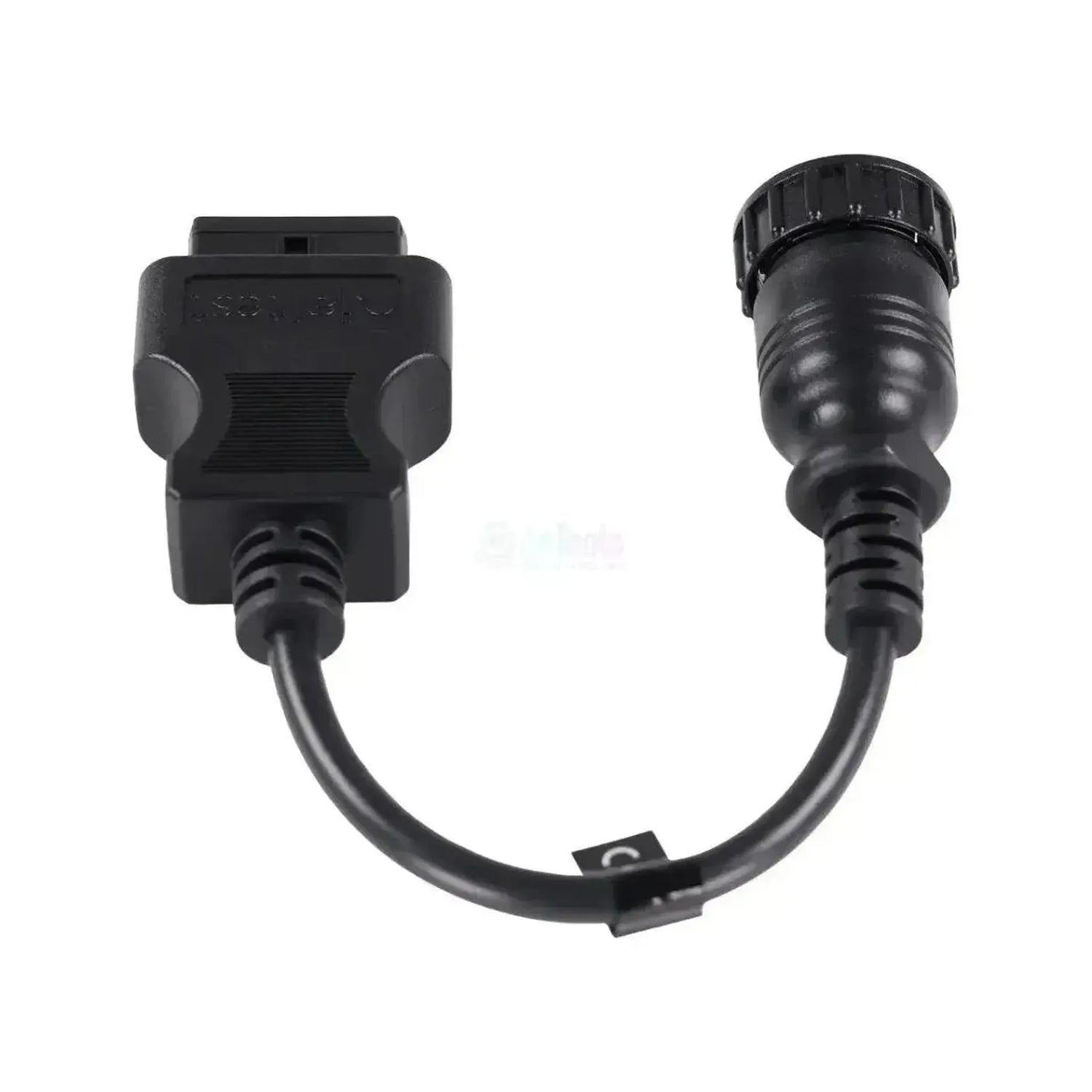

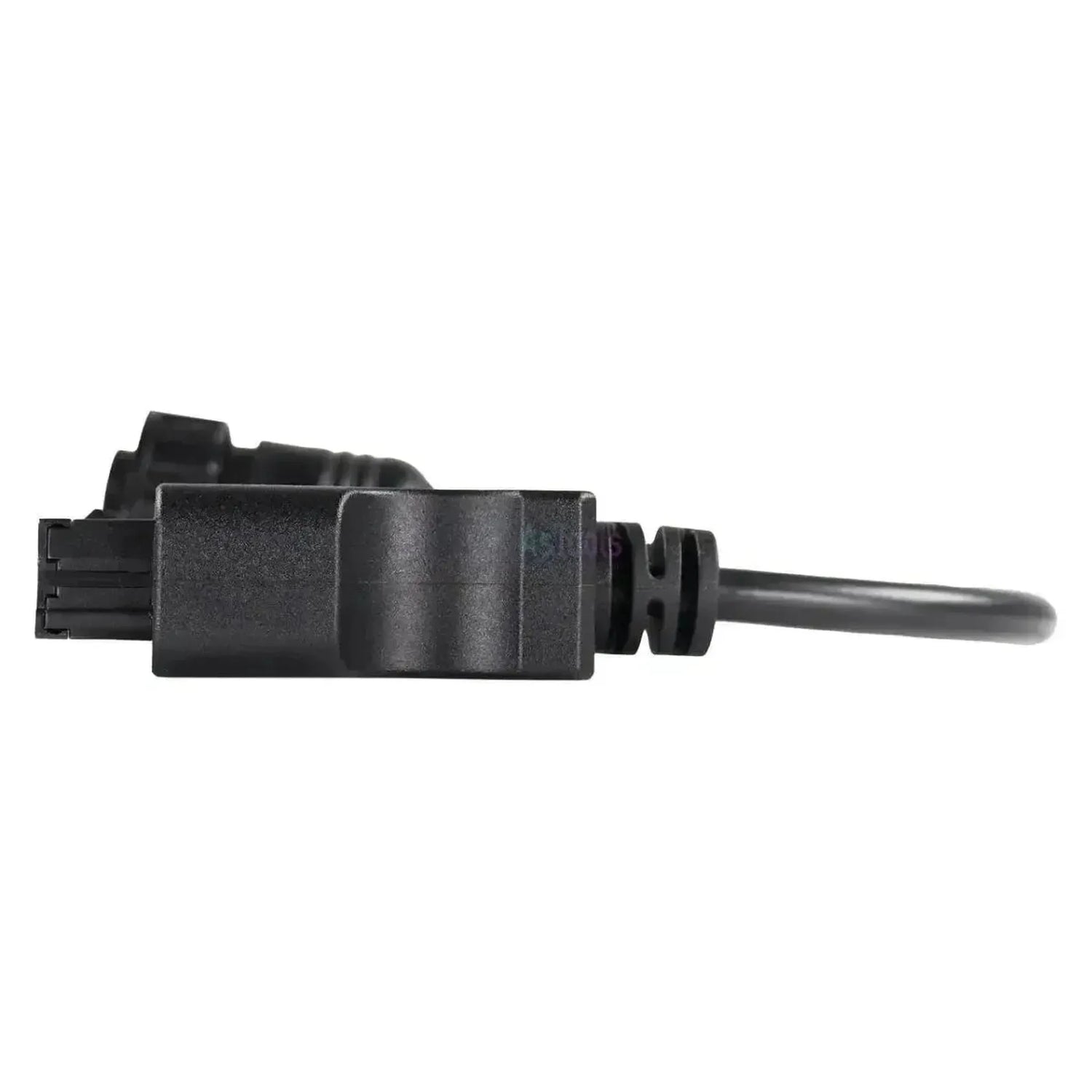

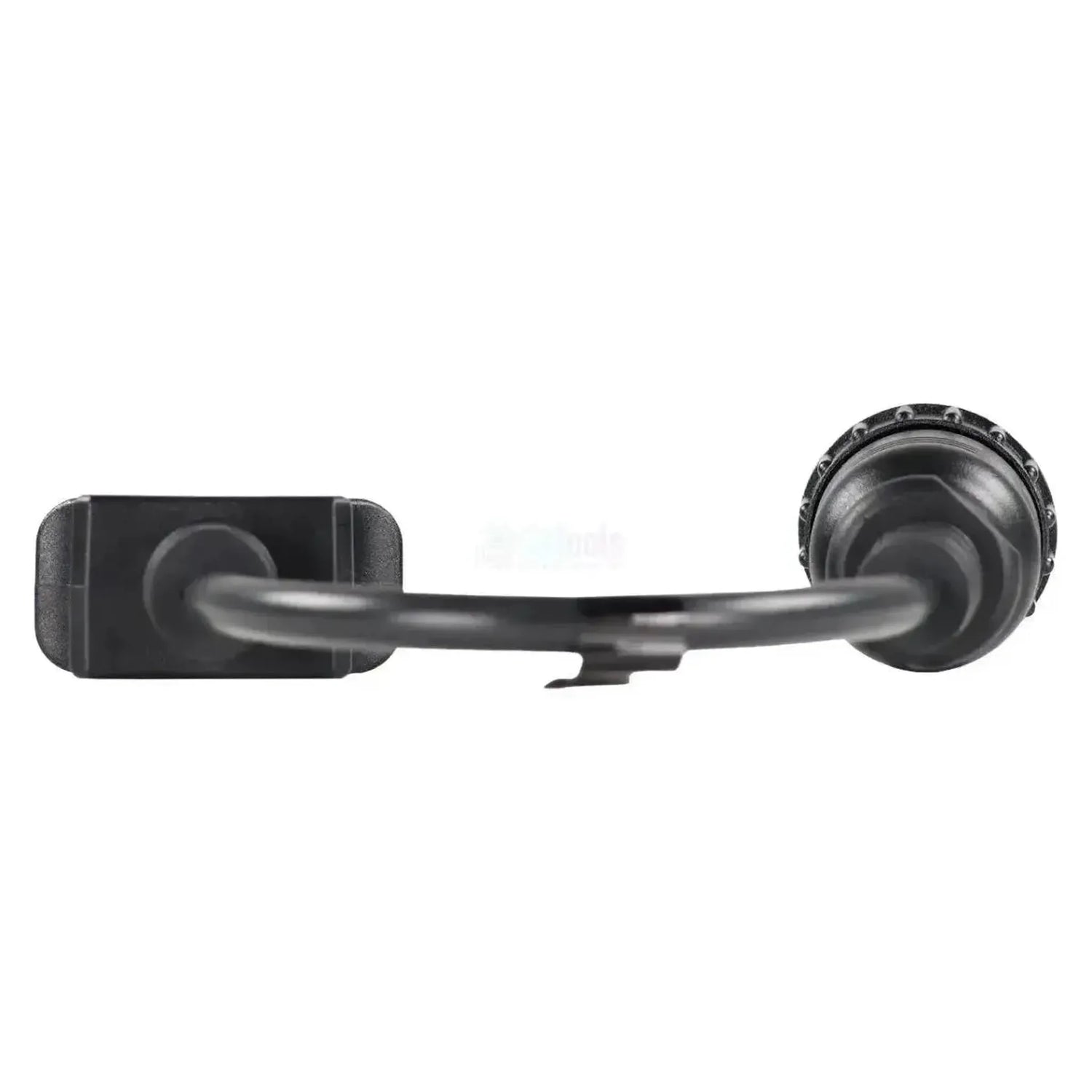

De Jaltest JDC541A verbindt de merkeigen diagnoseaansluiting van Hidromek-grondverzetmachines met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte connector met een geribbelde vergrendelring; in de contacthouder liggen zestien posities, waarvan er op de productfoto zeven bezet zijn met contactbussen. De kabel meet 28 tot 30 cm.

Achter deze aansluiting liggen de regeleenheden van de Isuzu-aandrijflijn: De commonrail-motorregeling 4HK1/4JJ1 in de CAN- en de K-Line-uitvoering, en op machines met SCR het AdBlue/DEF-nabehandelingssysteem. Bij de CAN-uitvoering zijn aanvullende acties beschikbaar, bij K-Line niet. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Geeft toegang tot de Isuzu 4HK1/4JJ1 commonrail-motorregeling, zowel de CAN- als de K-Line-uitvoering.

✔Bereikt ook het AdBlue/DEF-nabehandelingssysteem van Isuzu, met foutcodes, meetwaarden en onderhoudsgegevens.

✔Werkt op zowel de Jaltest Link V8.1 als de V9, ook na een overstap op de nieuwere interface.

✔Werkt over de hele HMK-reeks, van de 100-serie graafmachines tot de 600-serie wielladers en graders.

AANDACHTSPUNTEN

✕De dekking voor Hidromek beperkt zich tot motor en nabehandeling; een machinecomputer of hydrauliekregeling zit er niet in.

✕Aanvullende acties zijn er alleen bij de CAN-versie van de motorregeling, niet bij de K-Line-versie.

✕Lijkt op de Volvo-kabel JDC509A, maar deze heeft contactbussen en de JDC509A pennen; ze passen niet op dezelfde machine.

✕Het bouwjaar zegt niets over de aansluiting; alleen de stekker op de machine is bepalend.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per serie en uitvoering.

Regeleenheden die u kunt benaderen

Isuzu 4HK1, 4JJ1 (CAN): Motorregeling, met acties.
Isuzu 4HK1 (K Line): Motorregeling op K-Line.
AdBlue/DEF Isuzu: Nabehandeling bij SCR.

Wat u kunt doen

Foutcodes: Lezen en wissen met omschrijving.
Meetwaarden: In cijfers en grafiek.
Onderhoud: Intervallen en servicerapport.
Aanvullende acties: Bij Isuzu op CAN.

Zo gebruikt u hem

Stekker zoeken: Zoek de ronde aansluiting op de machine.
Aansluiten: Steek de JDC541A erin en draai de ring vast.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest-diagnosekabel.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies Hidromek en de serie in Jaltest OHW.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Hidromek-machine met de ronde diagnoseaansluiting en de vergrendelring. Onderstaande series voert Jaltest OHW in de dekking; welke stekker er op uw machine zit, controleert u ter plekke.

Hidromek:

HMK 100 LC Series: Rupsgraafmachine.
HMK 100 W Series: Mobiele graafmachine.
HMK 200 LC Series: Rupsgraafmachine.
HMK 200 W Series: Mobiele graafmachine.
HMK 300 LC Series: Rupsgraafmachine.
HMK 400 LC Series: Rupsgraafmachine.
HMK 600 Series: Wiellader.
HMK 600 MG Series: Grader.

💡

Goed om te weten: Hidromek gebruikt een eigen ronde diagnoseaansluiting met vergrendelring, niet de vlakke 16-pins stekker van een personenauto. In de contacthouder van deze kabel zitten contactbussen; de Volvo-kabel JDC509A lijkt erop maar heeft pennen. Kijk aan de machine welke stekker erop zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC541A) | Hidromek 16-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: OHW stavební a terénní stroje
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel: Stavební a terénní stroj

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 16pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano
Zda lze zjistit, kdy bude potřeba další servis. Užitečné pro správné plánování prohlídky.Zobrazení servisních údajů: Ano
