Jaltest | SKU: JDC568A

Jaltest (JDC568A) | Adaptér Hatz 4-pinový OBD – 16-pinový OBD2 | Zvedací a zdvihací zařízení

Name: Jaltest (JDC568A) | Adaptér Hatz 4-pinový OBD – 16-pinový OBD2 | Zvedací a zdvihací zařízení
Brand: Jaltest
SKU: JDC568A
Price: 138.95 EUR
Availability: InStock

€138,95 včetně DPH

€114,83 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

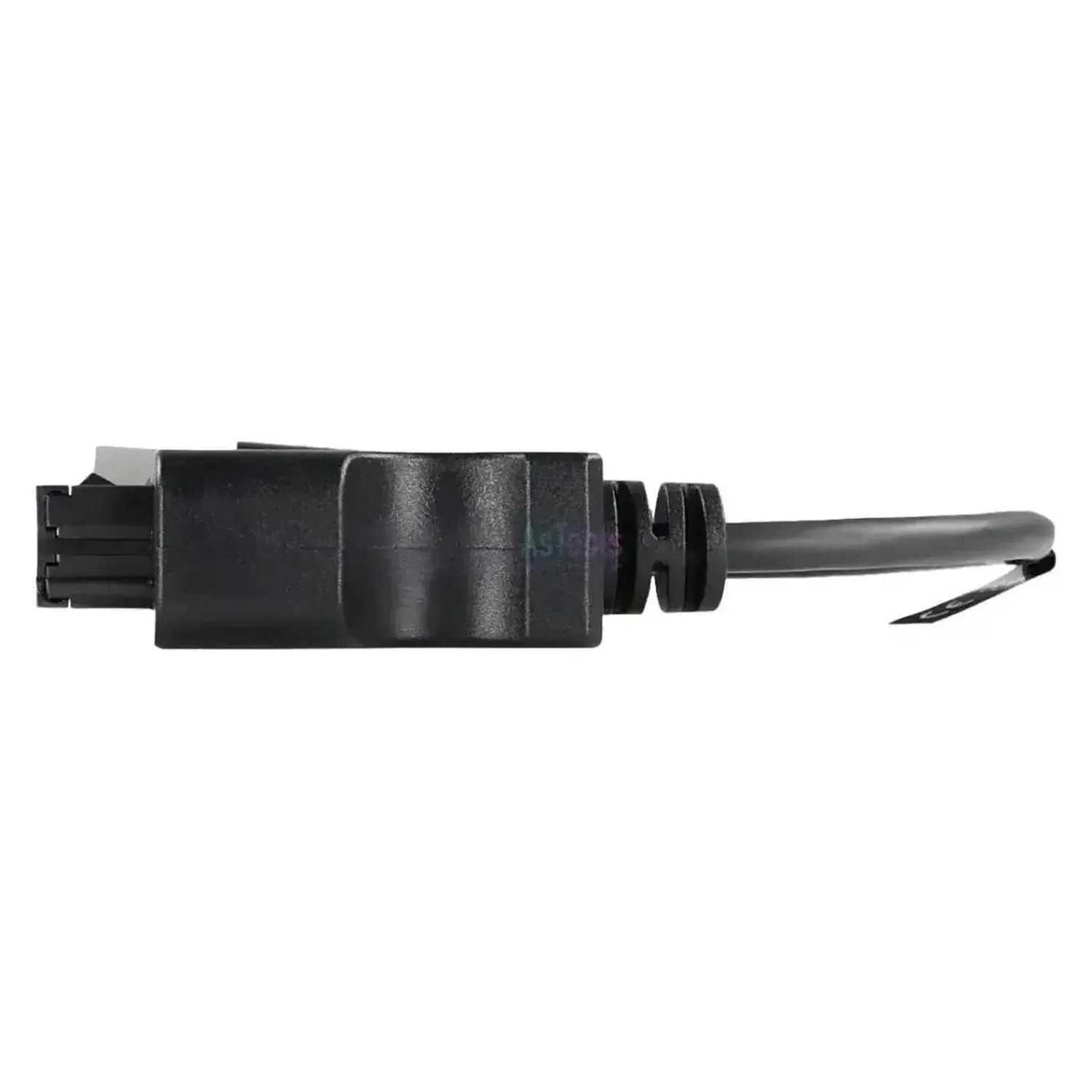

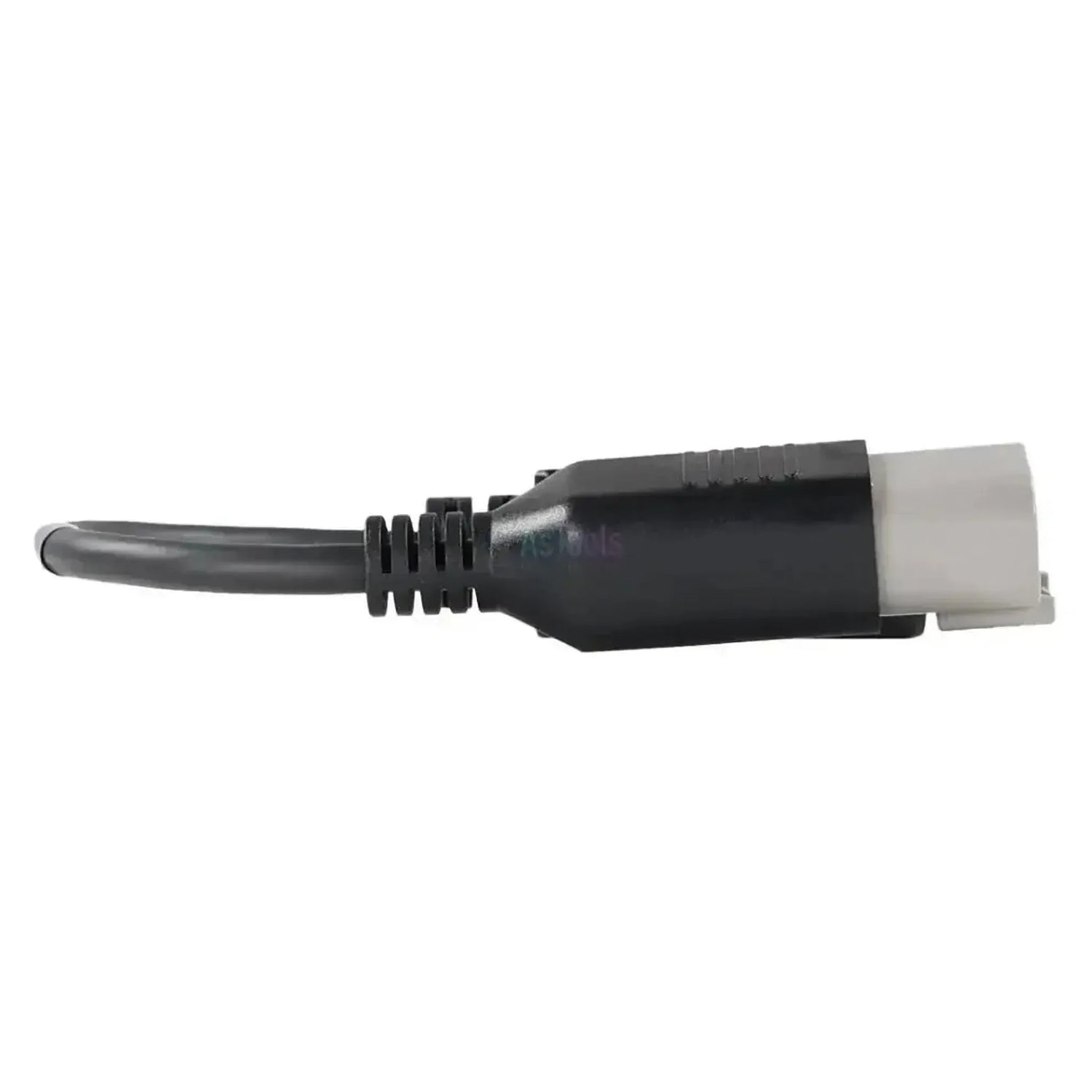

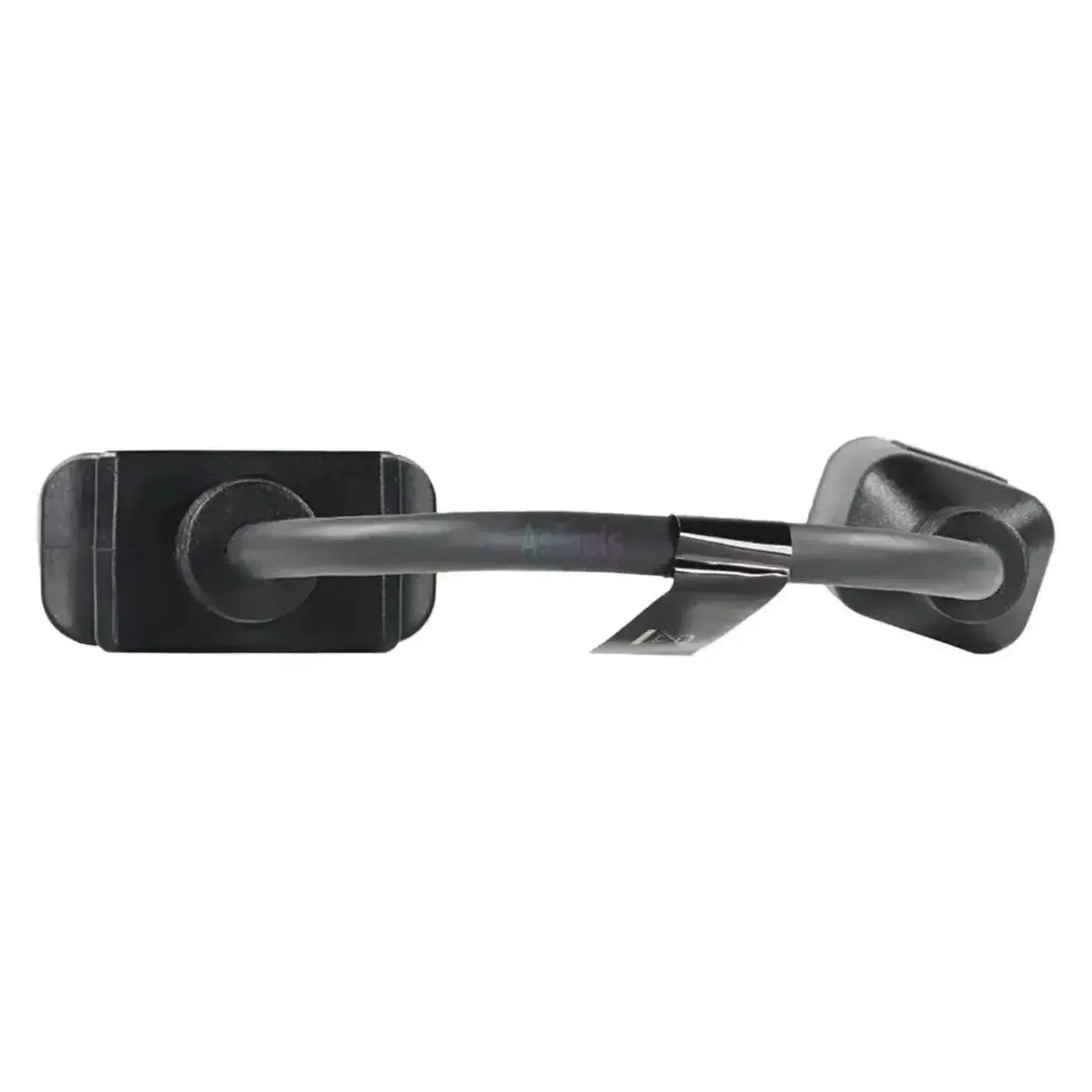

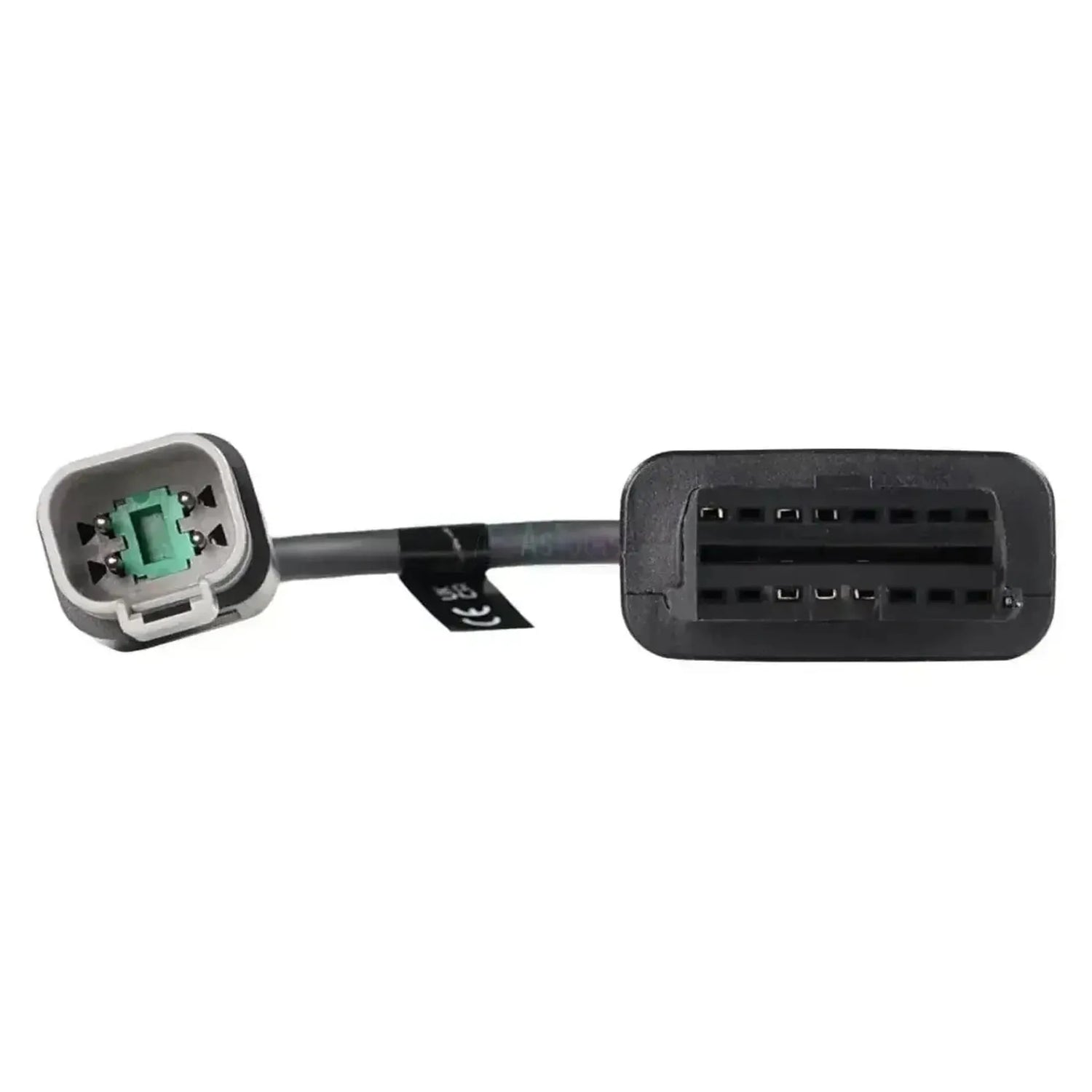

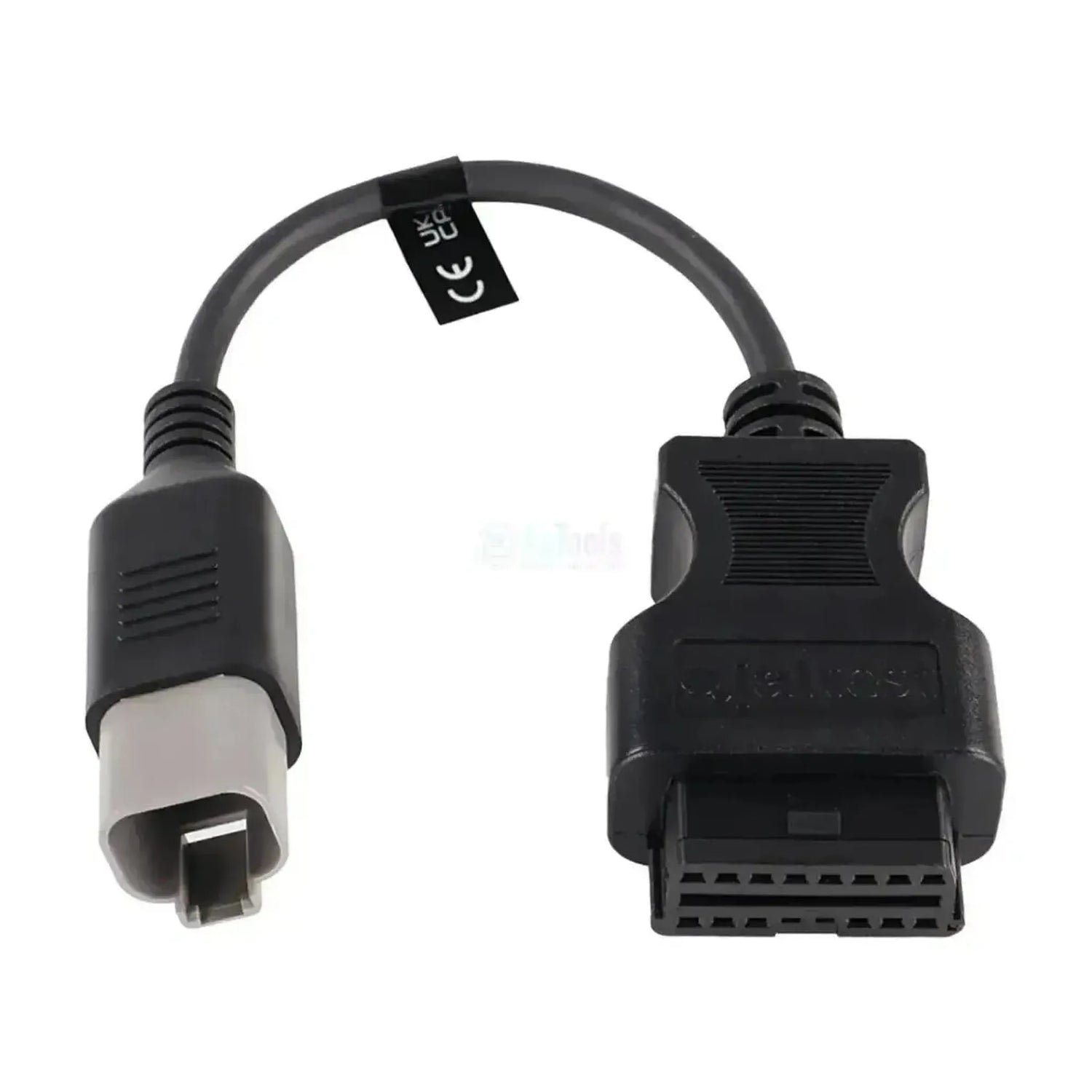

De Jaltest JDC568A verbindt de 4-pins diagnoseaansluiting van Hatz-motoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een grijze afgedichte stekker met een groene pinhouder en vier pennen, met een rechte snoerinvoer in een zwarte huls; aan de interfacezijde de vlakke OBD2-behuizing. De kabel meet 30 cm.

De stekker hoort bij de motor zelf, niet bij de machine waarin die is ingebouwd. Met de kabel aangesloten leest de Jaltest-software de motorregeling van de H50-serie uit, met de twee Bosch-regeleenheden EDC 17 C81 en EDC 17 CV54. Bij beide staan foutcodes, meetwaarden en onderhoudsintervallen in de dekking. De kabel werkt met de Jaltest Link V8.1, V8.4 en V9 en valt onder Jaltest MHE.

PLUSPUNTEN

✔Bereikt beide Hatz-regeleenheden die Jaltest dekt, de EDC 17 C81 en de EDC 17 CV54, met dezelfde functies op allebei.

✔Dekt de complete H50-serie, van de driecilinder 3H50T tot de viercilinder 4H50TICD.

✔Naast foutcodes en meetwaarden ook de onderhoudsintervallen, met een rapport voor de klant.

✔Werkt met de Jaltest Link V8.1, V8.4 en V9, dus ook op een oudere interface.

AANDACHTSPUNTEN

✕De dekking is uitleesgericht; componenten aansturen, parameters instellen, kalibreren, de diagnosewaarschuwing en de aanvullende acties staan er bij deze regeleenheden niet bij.

✕Alleen voor de 4-pins stekker op de Hatz-motor; de regeleenheden van het werktuig zelf dragen een eigen aansluiting en vragen een andere kabel.

✕De kabel is 30 cm lang; zit het blok diep in een machine weggebouwd, dan werkt u vlak bij het motorblok.

✕Voor gebruik zijn een Jaltest Link en een licentie voor Jaltest MHE nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die machines met een ingebouwde Hatz H50-motor onderhouden. Welke van de twee regeleenheden u aantreft, hangt af van de uitvoering van het blok; beide komen uit de Jaltest-dekking voor Hatz.

Regeleenheden die u kunt benaderen

EDC 17 C81: Bosch-motorregeling van de H50-serie.
EDC 17 CV54: Tweede uitvoering, zelfde functies.

Wat u kunt doen

Foutcodes: Lezen, met omschrijving van de storing.
Meetwaarden: Sensorwaarden, met alarmgrenzen.
Onderhoud: Intervallen en werk, met rapport.
Regeleenheid: Gegevens van de EDC opvragen.

Zo gebruikt u hem

Aansluiting zoeken: Zoek de grijze 4-pins stekker op of naast het motorblok.
Aansluiten: Steek de JDC568A in de aansluiting op de motor.
Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel van de Jaltest Link.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies in Jaltest MHE het merk Hatz en de motoruitvoering.

Compatibele voertuigen en toepassingen

Bepalend is de motor, niet de machine. De kabel past op elke Hatz H50-motor met de 4-pins diagnoseaansluiting, of het blok nu in een compacte machine, een hef- of hijswerktuig, een aggregaat of een ander werktuig is ingebouwd.

Hatz:

3H50-serie: 3H50T, 3H50TI, 3H50TIC en 3H50TICD.
4H50-serie: 4H50N, 4H50TI, 4H50TIC en 4H50TICD.

💡

Goed om te weten: De diagnoseaansluiting hoort bij de motor en zit op of naast het motorblok, niet op een vaste plaats in de machine. U herkent hem aan de grijze afgedichte behuizing met de groene pinhouder. Het werktuig zelf kan daarnaast een eigen aansluiting hebben, die u met een andere kabel benadert.

Verpakkingsinhoud

1x Jaltest (JDC568A) | Hatz 4-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: MHE vnitřní doprava
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel: Zdvihací zařízení

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V8.4
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 4pinový OBD

Diagnostické funkce

Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano
Zda lze zjistit, kdy bude potřeba další servis. Užitečné pro správné plánování prohlídky.Zobrazení servisních údajů: Ano
