Diagnostický přístroj Jaltest OHW (Off-Highway)

Co je v balíčku

Kufr obsahuje hardware pro navázání spojení a softwarová práva odemykající OHW modul. Hardware je stejný jako v samostatné sadě 70001052; rozdíl mezi diagnostickými přístroji spočívá v softwarovém modulu, ne v kufru. Níže je uveden každý díl, co to je a jaké referenční číslo mu náleží.

Hardware

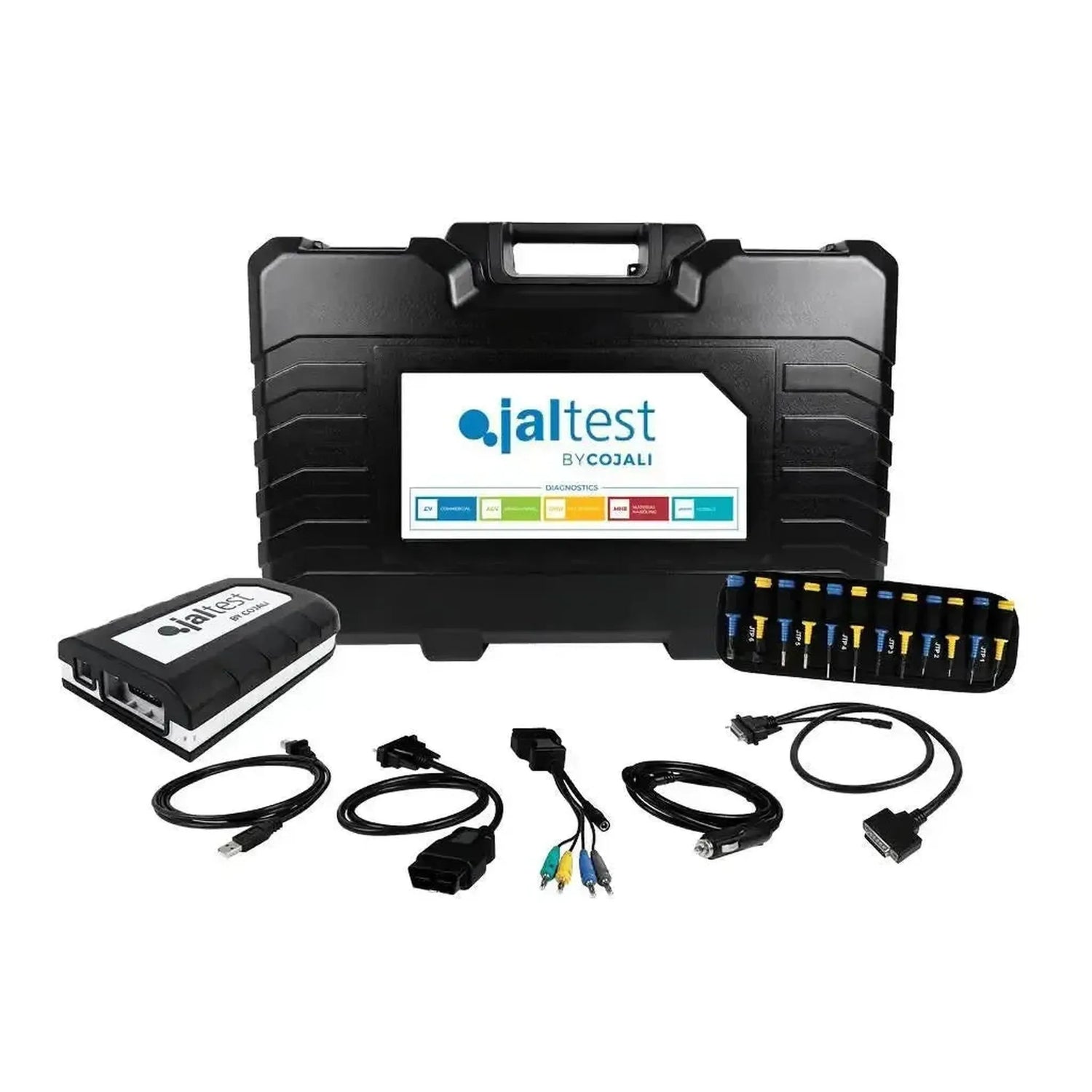

• Jaltest Link V9 (70001015): Diagnostické rozhraní, které připojíte na diagnostický konektor stroje, s 26-pinovým DB26 konektorem na kabel a USB-C na počítač.
• Multipin Kit (70002001): Dvacet multipin konektorů JTP01 až JTP10, každý ve dvou barvách, připojovací kabel JTP101 a dva napájecí kabely — JDC10AM2 s akumulátorovými svorkami a JDC20AM2 pro zapalovací zásuvku.
• OBD kabel, 16-pinový (JDC213.9): Standardní kabel pro standardní diagnostické připojení.
• USB-C kabel (JDC107.9B): Spojení mezi Linkem a vaším notebookem.
• Prodlužovací kabel 100 cm (JDC100): S 26-pinovým DB26 konektorem, širokým konektorem na samotném Linku.
• Kufr (70003015): Kompaktní provedení, 505 x 381 x 146 mm.

Software

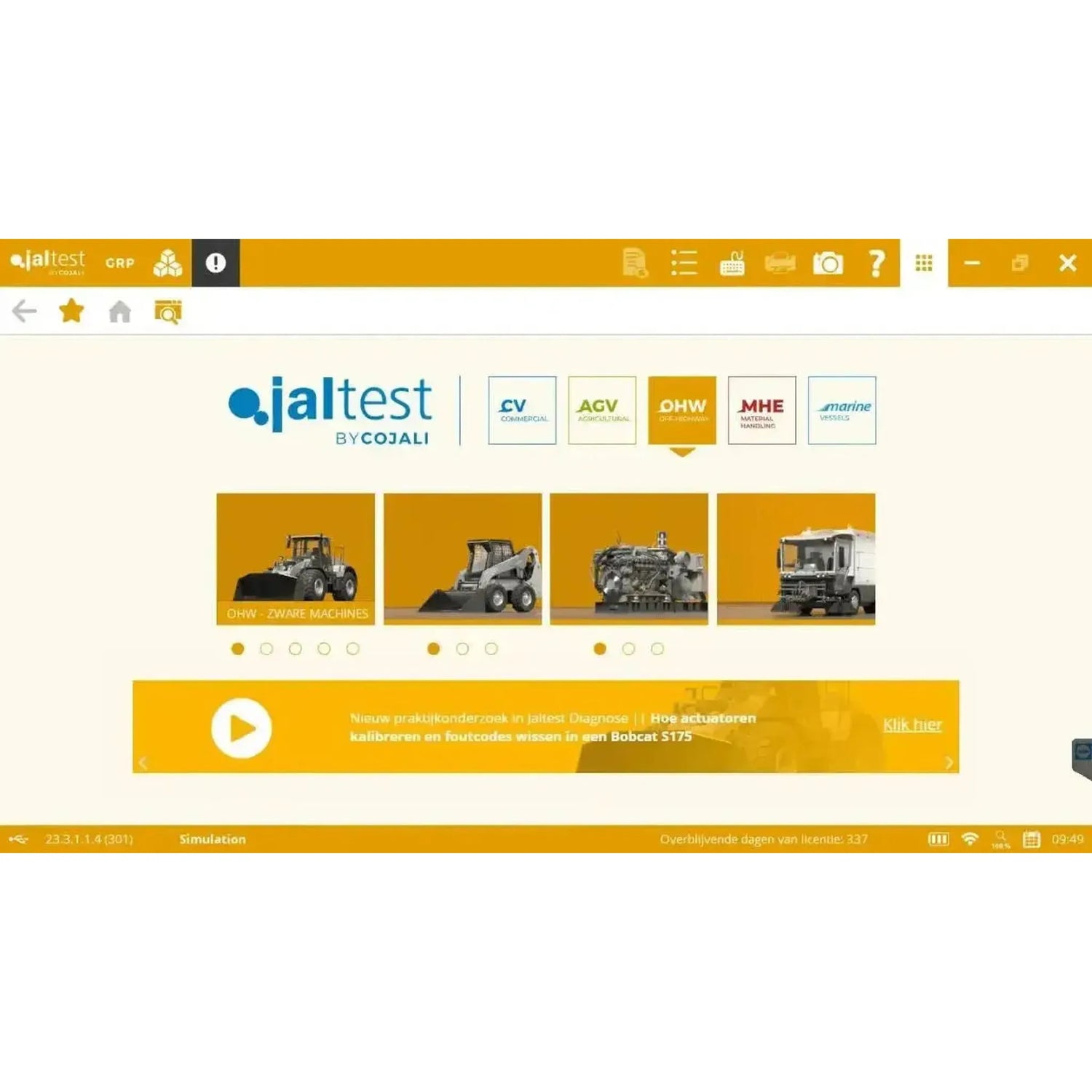

• Software (29308): Jednorázový nákup odemykající OHW modul.
• Aktivace licence na dvanáct měsíců (74001014): Právo pracovat s ním první rok.
• INFO Online OHW (29476): Technické informace k softwaru. Je součástí, není samostatně prodejná a je od roku 2026 zdarma.
• Jaltest GRP: Dílny software od Cojali pro zákazníky, stroje a zprávy.

Notebook a značkově specifické kabely nejsou součástí. Viz Kabely a počítač dále na této stránce.

Pro které stroje a systémy

Jaltest OHW pokrývá tři skupiny — těžká mechanizace, kompaktní mechanizace a stacionární motory — každá se svým vlastním seznamem pokrytí. Značka v seznamu znamená, že existuje pokrytí, ne že je každý model a rok výroby plně podporován; mnoho značek je na dvou seznamech, protože vyrábí jak těžkou, tak kompaktní mechanizaci. Členění podle kontinentů se vztahuje na zemi původu značky, ne na jejího současného vlastníka.

Stroje

• Těžká mechanizace: Bagry, kolové nakladače, sklápěče, pásové buldozery, mobilní a pásové jeřáby.
• Kompaktní mechanizace: Minibagry, kompaktní sklápěče, rotační nakladače a kompaktní kolové nakladače.
• Silniční stavby: Asfaltovací stroje, válce a frézy.
• Stacionární motory: Samostatné motory a motorové sady od třiceti výrobců.

Těžká mechanizace

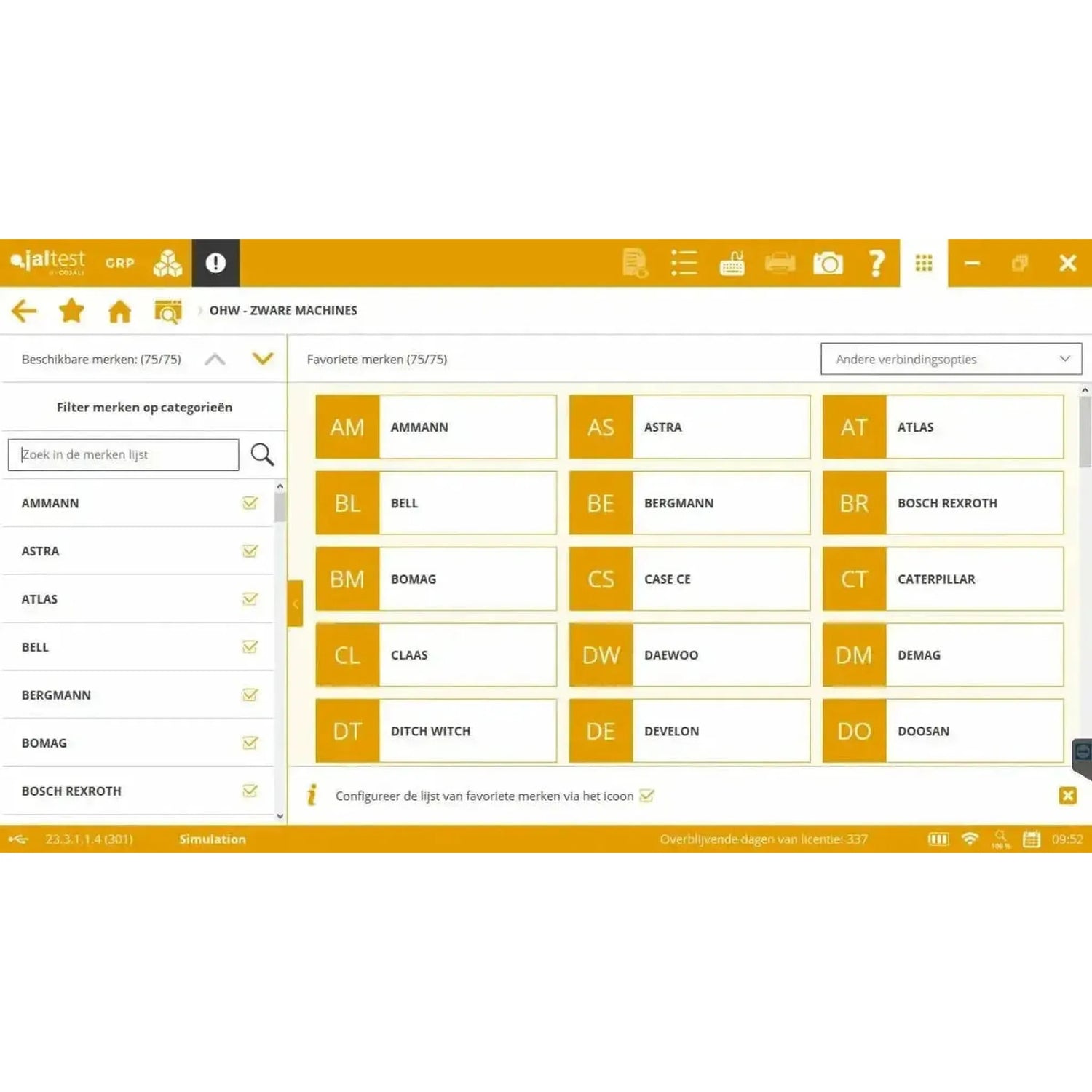

Známé značky v kategorii těžké mechanizace pokryté službou Jaltest OHW: Atlas, Bell, Bobcat, Bomag, Case CE, Caterpillar, Develon, Doosan, Hitachi, Hyundai CE, JCB, John Deere, Kobelco, Komatsu, Liebherr, Mercedes-Benz, New Holland CE, Sany, Sennebogen, Terex, Volvo CE, Wirtgen, XCMG a Zoomlion.

Všech 99 značek těžké mechanizace podle kontinentů:

Kompaktní mechanizace

Známé značky v kategorii kompaktní mechanizace pokryté službou Jaltest OHW: Ahlmann, Ausa, Avant, Bobcat, Case CE, Caterpillar, Gehl, Giant, Hitachi, JCB, Knikmops, Komatsu, Kramer, Kubota, Manitou, Mecalac, Menzi Muck, Merlo, Schäffer, Takeuchi, Thwaites, Volvo CE, Wacker Neuson, Weidemann a Yanmar.

Všech 86 značek kompaktní mechanizace podle kontinentů:

Stacionární motory

Známé značky v kategorii stacionární motory pokryté službou Jaltest OHW: Caterpillar, Cummins, Deutz, Hatz, Isuzu, John Deere, Kubota, Liebherr, MAN, Mercedes-Benz, MTU, Perkins, Scania, Volvo Penta a Yanmar.

Všech 30 značek motorů podle kontinentů:

Evropská včetně Spojeného království, Turecka a Ruska. Čínská se odděluje od asijské, kam spadá Japonsko, Jižní Korea, Indie a Taiwan. Pod Ostatní jsou výrobci z Austrálie a Afriky a případně značky, jejichž původ se nepodařilo zjistit.

Systémy v mašině

• Motor: Řídící jednotka motoru (ECM) mašiny.
• Emise: Filtr pevných částic, SCR a AdBlue.
• Centrální počítač: Centrální řídící jednotka vozidla a brána.
• Převodovka: Řízení převodovky.
• Hydraulika: Hydraulické řídící jednotky mašiny.
• Chlazení: Chladicí systém mašiny.
• Přístrojová deska: Displej a jednotka tachometru.
• Telematika: Telematický modul a záznam dat.

Co s ním můžete dělat

Pomocí modulu OHW čtete řídící jednotky mašiny, sledujete hodnoty měření v reálném čase a ovládáte součásti. Součástí je také referenční příručka se vyhledávači chyb, schématy a údaji o údržbě pro systém, na kterém pracujete.

Diagnostika a údržba

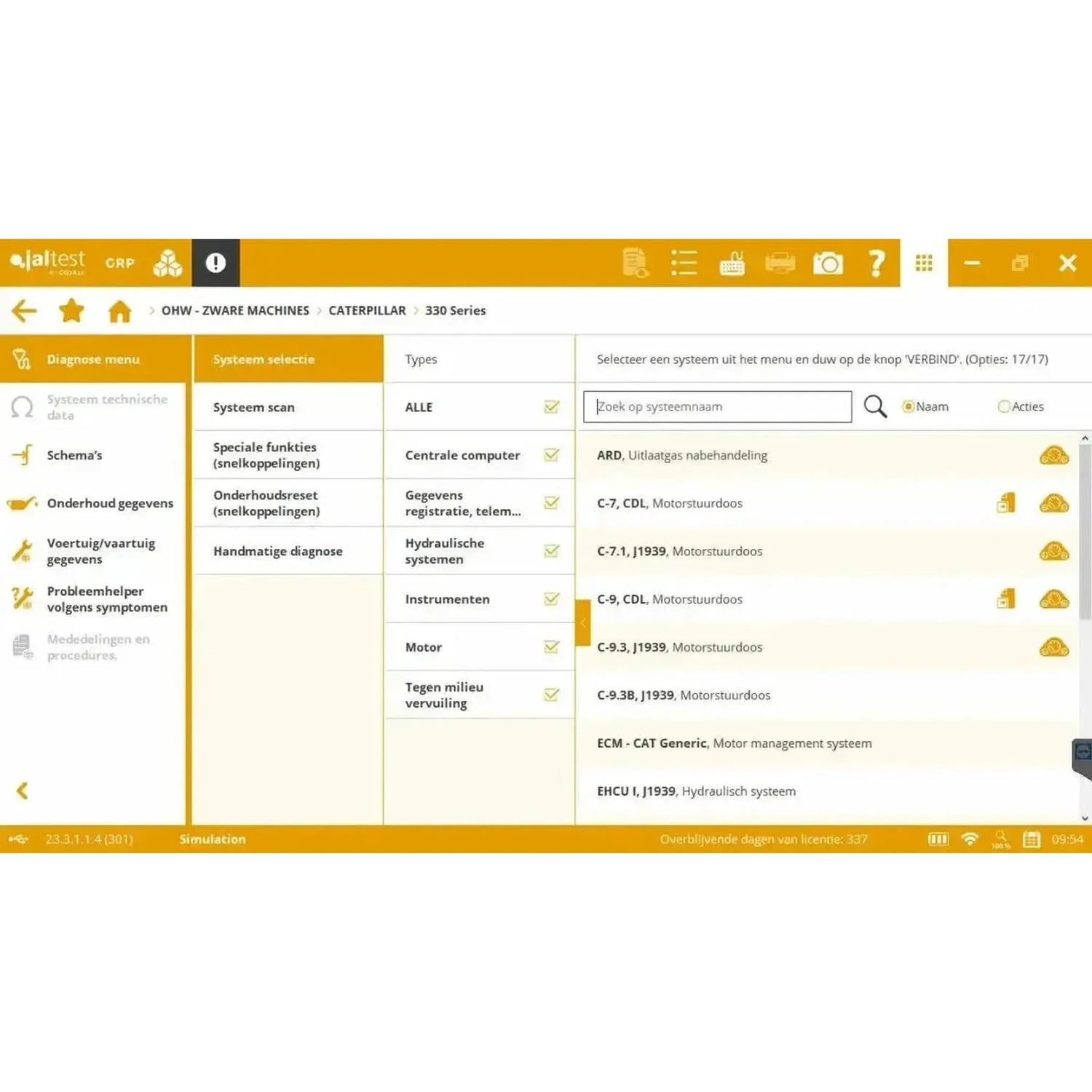

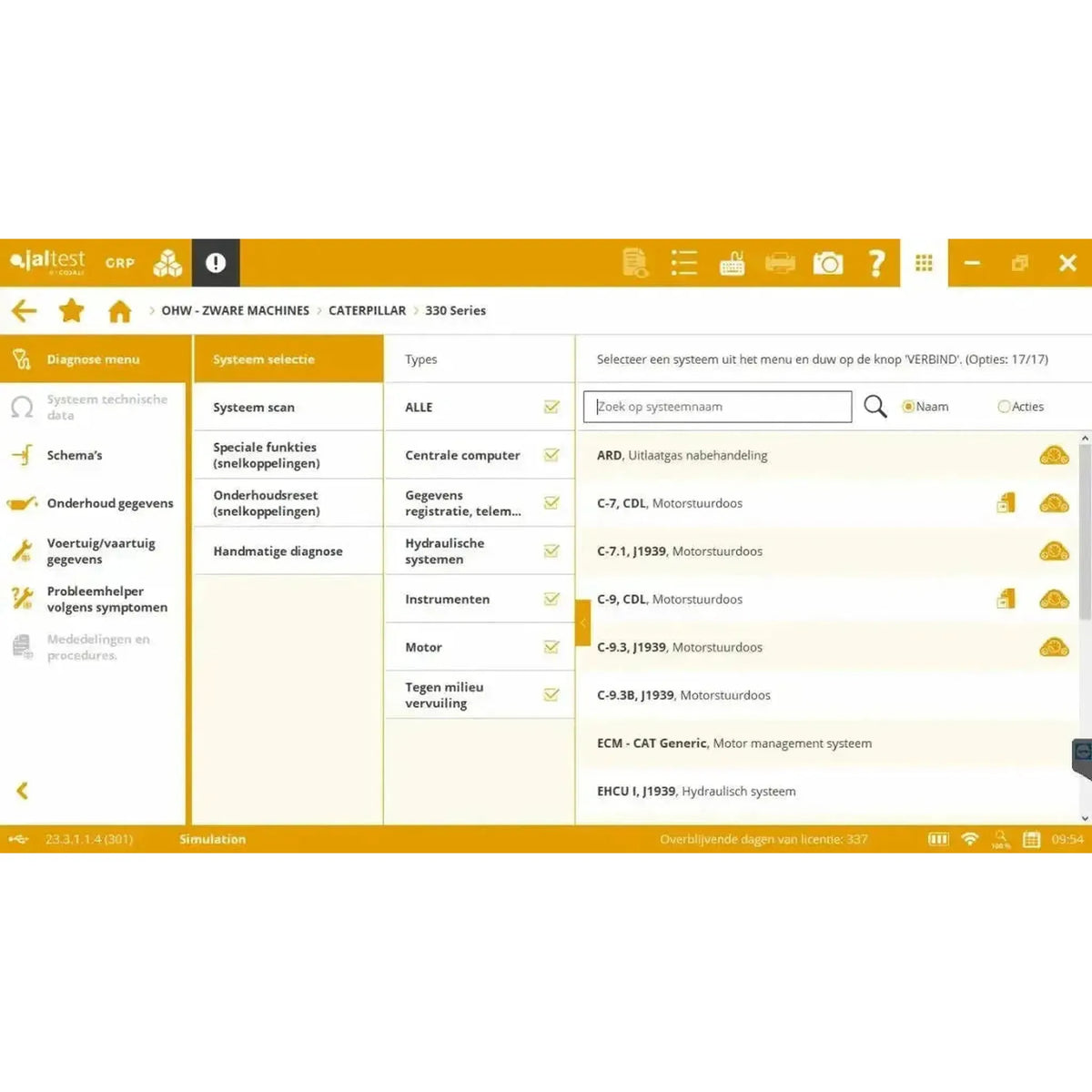

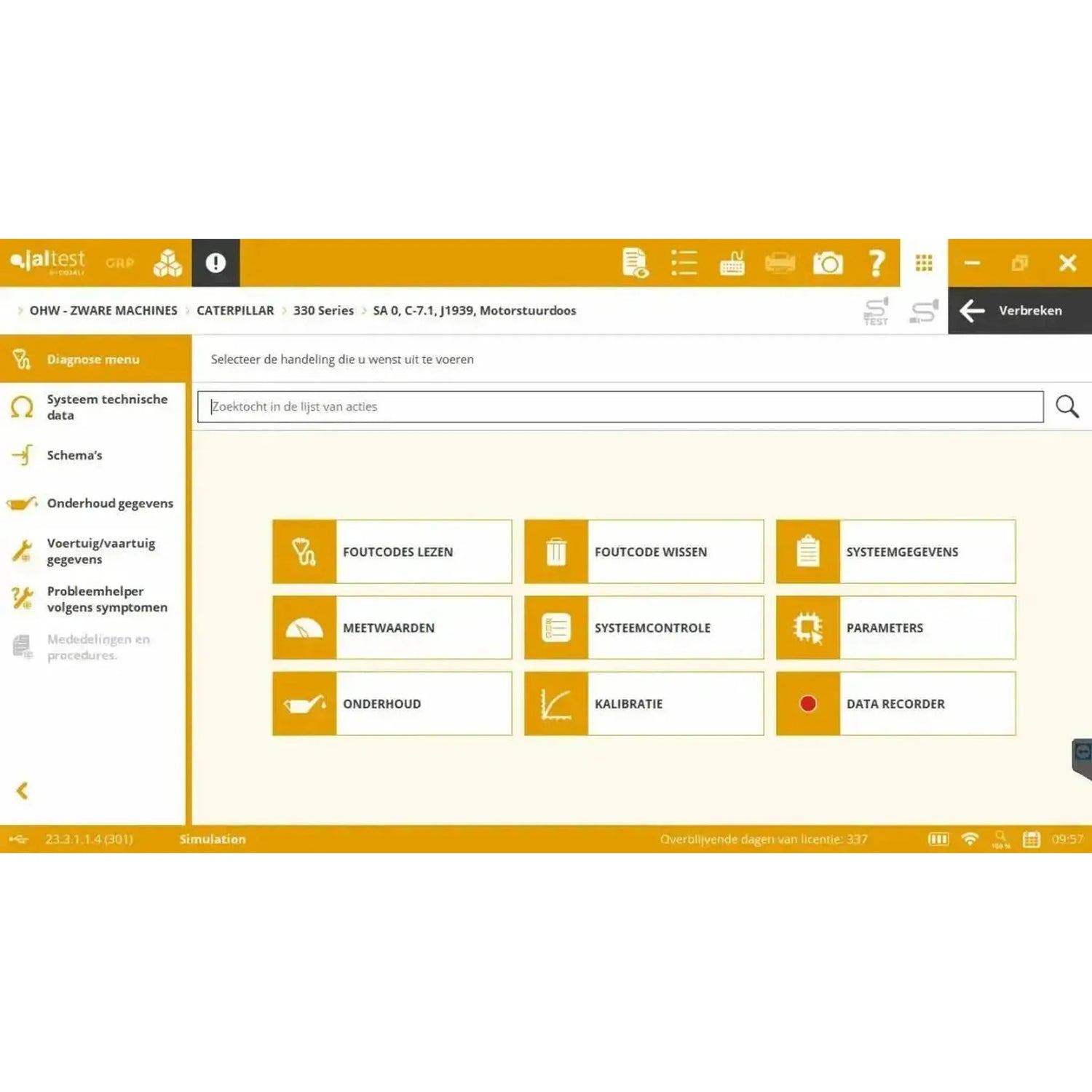

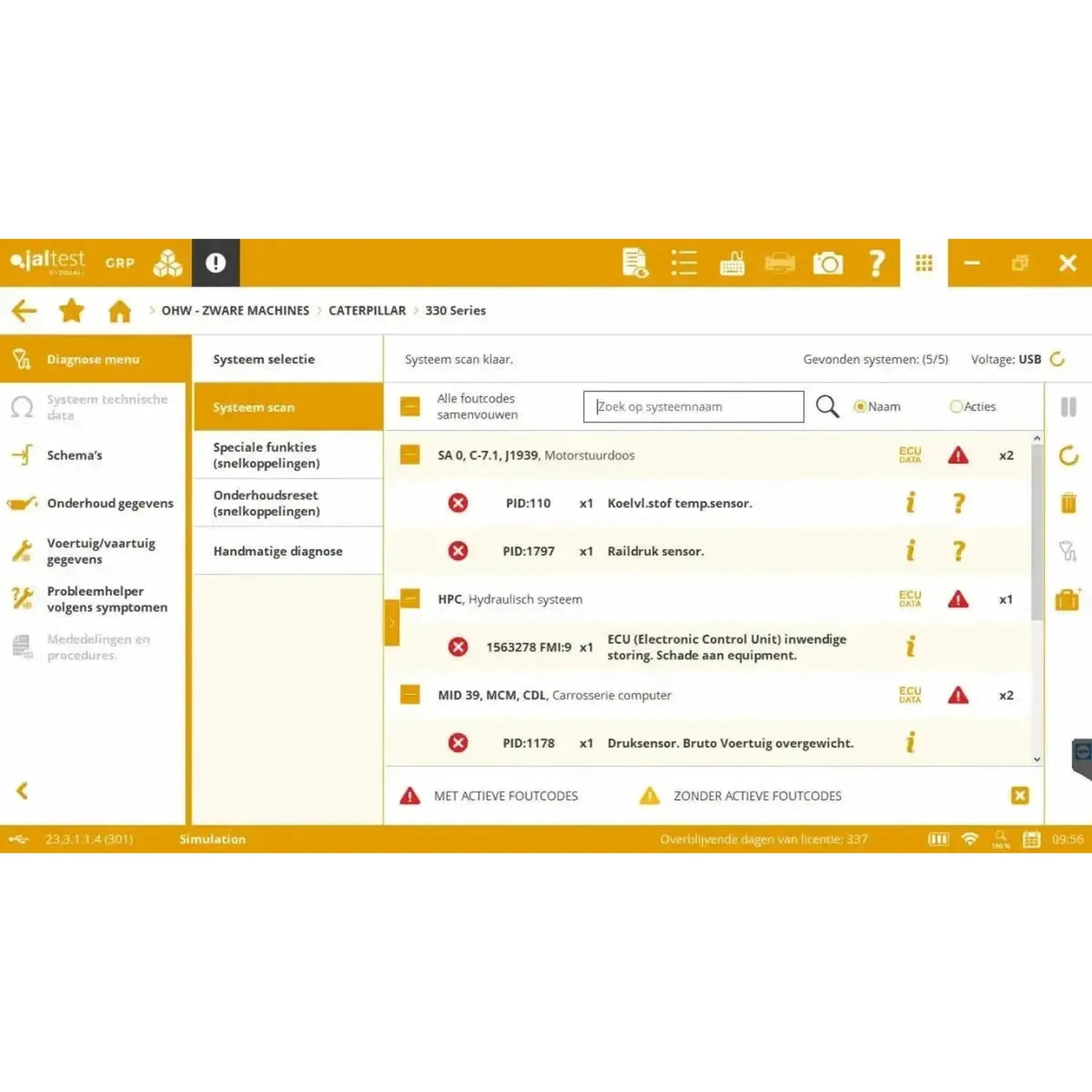

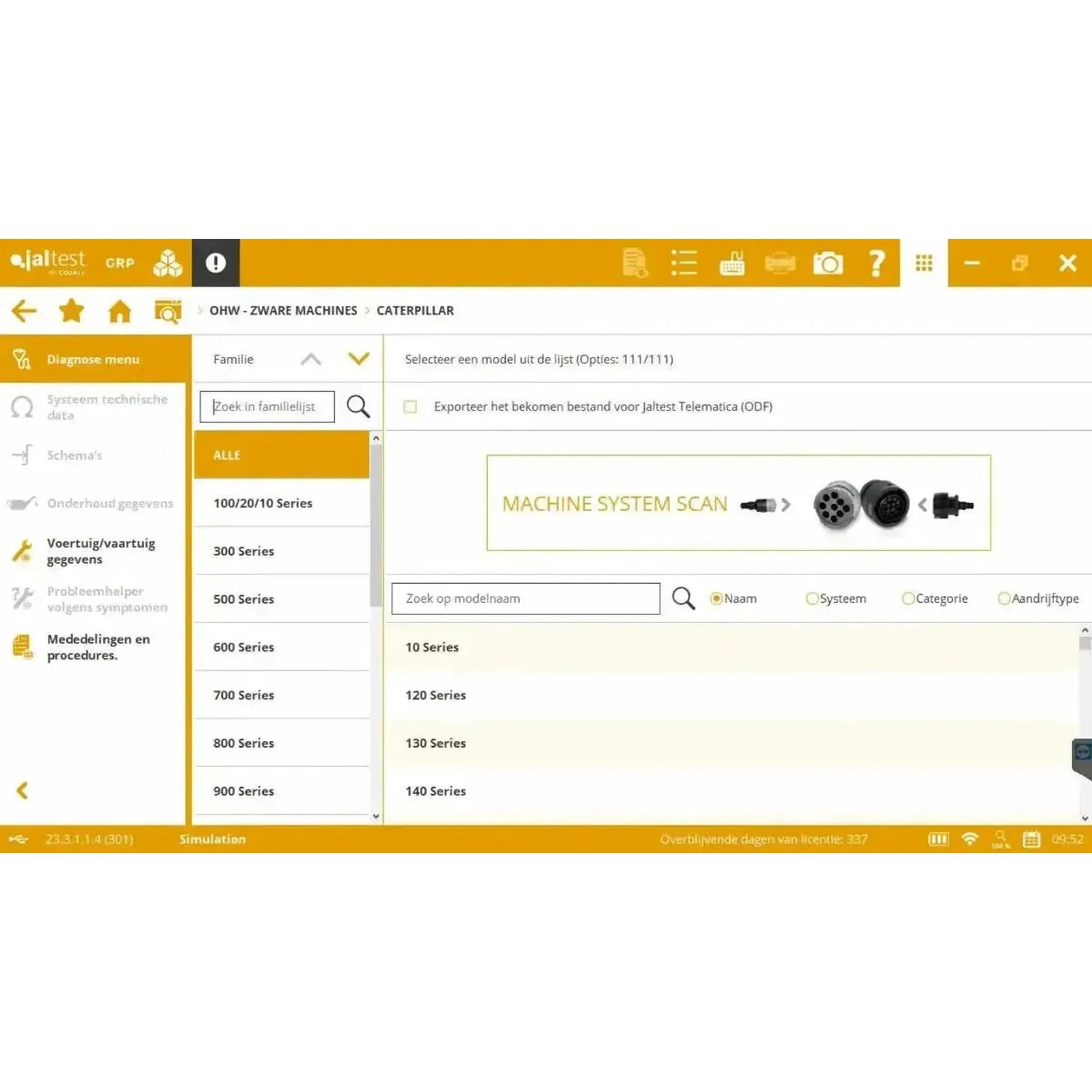

• Čtení chybových kódů: Systémy se rozpoznají automaticky, s vyhledávačem chyb pro každý kód poruchy.
• Hodnoty měření: Hodnoty připojených senzorů sledované v reálném čase.

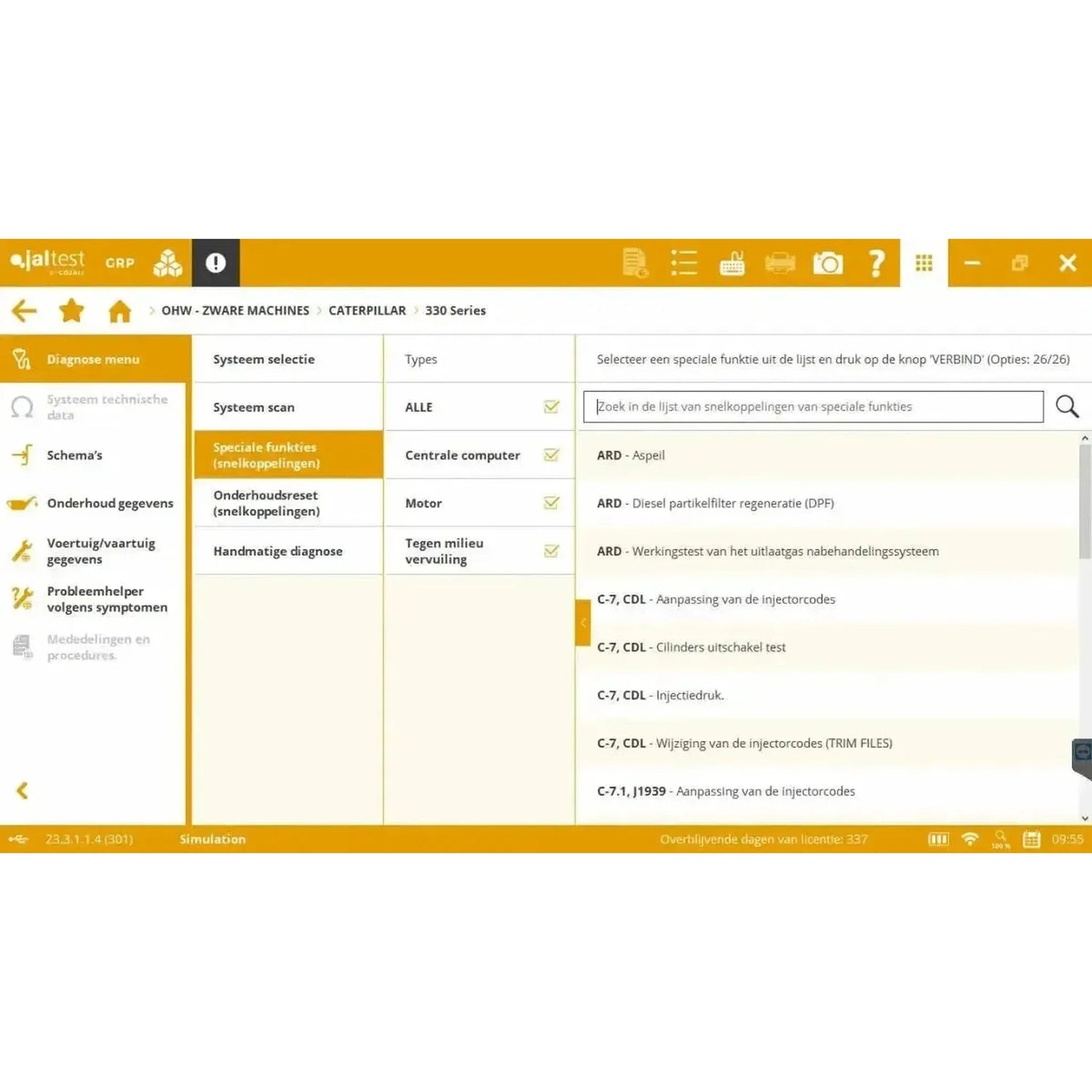

• Řízení součástí: Včetně regenerací filtrů pevných částic, testů vypnutí válců a kódování vstřikovačů.
• Parametry a kalibrace: Konfigurace řídících jednotek a nastavení systémů, zejména kalibrace řídicího ventilu mechanismu a hydrostatické jednotky.
• Údaje ECU: Sériové číslo, verze softwaru a další údaje řídící jednotky.
• Resetování údržby: Resetování údržby filtru pevných částic a SCR katalyzátoru po servisu.

Technické informace v balení

• Vyhledávač chyb: Podle kódu chyby a podle příznaku.
• Technické údaje: Systému a mašiny.

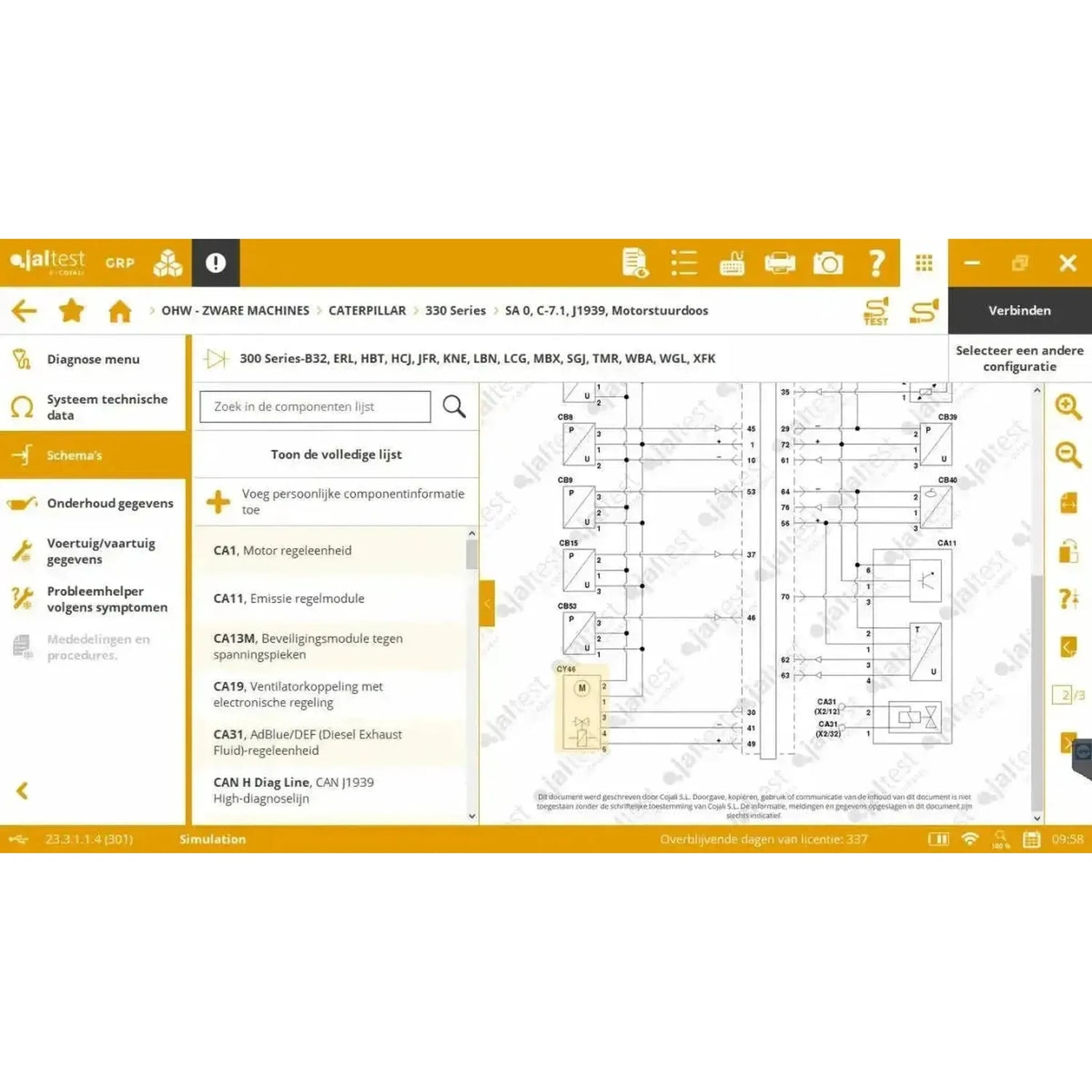

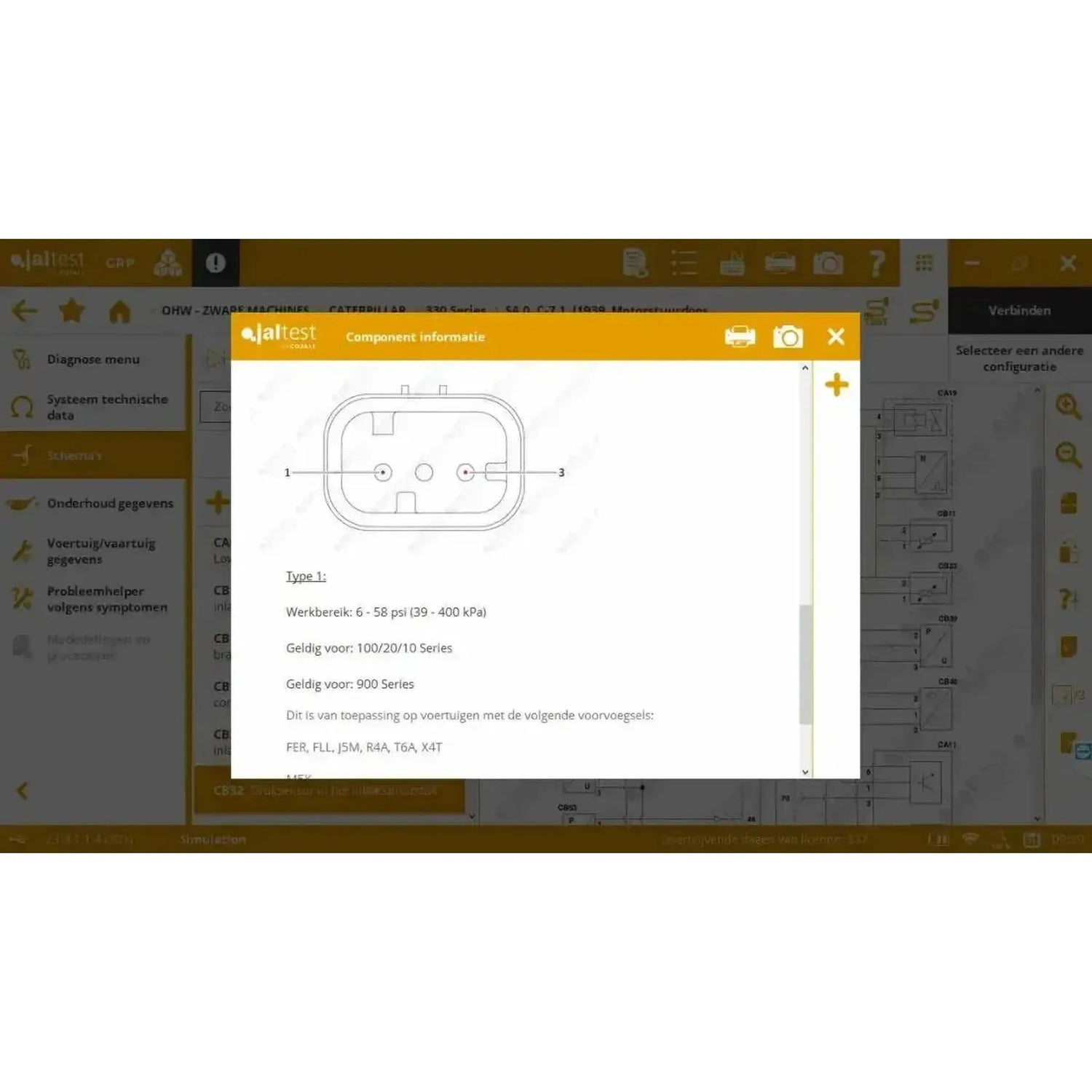

• Schémata: Elektrická schémata pro systém.
• Údaje o údržbě: Údaje o údržbě mašiny.
• Procedury: Postupy uvolnění a pracovní postupy.
• Ruční diagnostika: Hledání bez hlášení samotného systému.

Rozdíl mezi běžným režimem a expertním režimem

Běžná diagnostika zahrnuje čtení, měření a řízení. V expertním režimu navíc upravujete parametry v řídících jednotkách: kalibraci senzorů a aktuátorů, nastavení provozních parametrů a regeneraci filtru pevných částic. Tento režim je součástí balení.

Kabely a počítač

V kufru je 16kolíkový OBD kabel pro standardní připojení. Má-li mašina konektor výrobce, je k dispozici samostatný kabel; v zemních pracích se nigdy nestala standardizovaná OBD2 zásuvka povinnou, takže tyto konektory zůstávají v používání i na nových mašinách. Samotný software běží na počítači se systémem Windows.

• Kompletní sada kabelů (70002026): Kabely pro Mercedes-Benz a MTU, motory Deutz, Cat a Perkins, Volvo Construction, ZF Ergopower, Hitachi, Komatsu, Liebherr a zelenou 9kolíkovou zásuvku Deutsch.
• Základní sada kabelů (70002030): Kabely pro motory Deutz, Cat a Perkins, Caterpillar, Volvo Construction, Kubota, Yanmar a zelenou 9kolíkovou zásuvku Deutsch.
• Jednotlivé kabely: Dostupné také jednotlivě, mimo jiné pro Bobcat, Doosan, Hidromek, Hyundai CE a Bosch Rexroth.
• Servisní klíče: Pro Merlo a Liebherr jsou k dispozici samostatné servisní klíče.
• Počítač: Software běží na Windows. Cojali dodává Jaltest Rugged PC a A140 Rugged PAD; oba jsou dostupné samostatně v našem eshopu.

Který kabel patří vaší mašině, určuje diagnostické připojení v mašině a nikoli značka na krytu motoru. Ověřte si zdířku na samotné mašině ještě před objednávkou: Jde-li o 16kolíkovou zásuvku OBD2, postačuje dodaný JDC213.9; je-li to konektor výrobce, je potřebný propriétní kabel: Ten je obsažen v jedné z obou sad kabelů nebo je možné ho objednat jednotlivě.

Licence a její prodloužení

Softwarová licence trvá dvanáct měsíců od aktivace a následně se každoročně prodlužuje pomocí licenčního updates (29760). Pokud je licence aktivní, získáte všechny nové verze softwaru a máte přístup k technickým informacím.

• Prodloužení: Každoročně pomocí licenčního updates (29760), vždy na dobu dvanácti měsíců.
• Doba platnosti: Dvanáct měsíců od aktivace.
• Instalace: Maximálně pět počítačů. Hardware Jaltest je vždy nutný pro spuštění softwaru.
• Registrace: Při aktivaci, po každé nové verzi softwaru a dále každých šest měsíců.
• Přidání modulu později: Dodatečně zakoupený modul se vyrovná s vaší platnou licencí; platíte poměrnou část.
• Prodloužení neuplatnit: Diagnostika bude fungovat na poslední instalované verzi, ale přístup k technickým informacím skončí. Cojali podporuje expirovanou licenci ještě jeden rok.

Volitelné rozšíření

Kromě modulu OHW existují rozšíření, která si objednáte samostatně. Nejsou nutná pro diagnostiku, ale rozšiřují referenční příručku, podporu nebo nástroje. Níže je uvedeno, co patří k zemním pracím.

• Jaltest GSE: Modul pro zařízení v letištích. Vyžaduje aktivní licenci Jaltest OHW; rozšíření na CV nebo MHE je možné, ale není nutné.
• Jaltest Multi-Purpose Vehicle (29348): Samostatný modul pro multifunkční vozidla a čisticí stroje; u nás sada Jaltest Zametací stroje.
• Jaltest INFO Web OHW: Stejná referenční příručka prostřednictvím webové platformy, měsíčně nebo ročně.
• Jaltest ATS: Jednoroční přístup k anglickému technickému helpdesku Cojali. Pokračuje automaticky; lze zrušit písemně do třiceti dnů před datem vypršení.
• Jaltest Central Services: Činnosti, které za vás provádí tým specialistů Cojali, za každou operaci.
• Nástroje Jaltest: Včetně sady pro čištění AdBlue pro zemědělství, OHW a vnitropodnikovou dopravu, pro čištění dávkovacího modulu.

Obsah balení

• 1x Rozhraní Jaltest Link V9 (70001015)
• 1x Multipin Kit (70002001)
• 1x Kabel redukční Jaltest (JDC213.9) | Link V9 26-pinový DB26 – 16-pinový OBD2 | Rozhraní
• 1x Kabel redukční Jaltest (JDC107.9B) | Link V9 – USB-C | Rozhraní
• 1x Prodlužovací kabel Jaltest (JDC100) | Link V9 26-pinový DB26 (100 cm) | Rozhraní
• 1x Kompaktní tvrdé pouzdro Jaltest (70003015)
• 1x Aktivace softwaru Jaltest (29308) | OHW (Off-Highway)
