Jaltest  |  SKU: JDC204A

Jaltest (JDC204A) | Wabco 16-pinový OBD – 16-pinový OBD2 redukční kabel | Užitkové a pracovní vozidla

€109,95 včetně DPH
€90,87 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

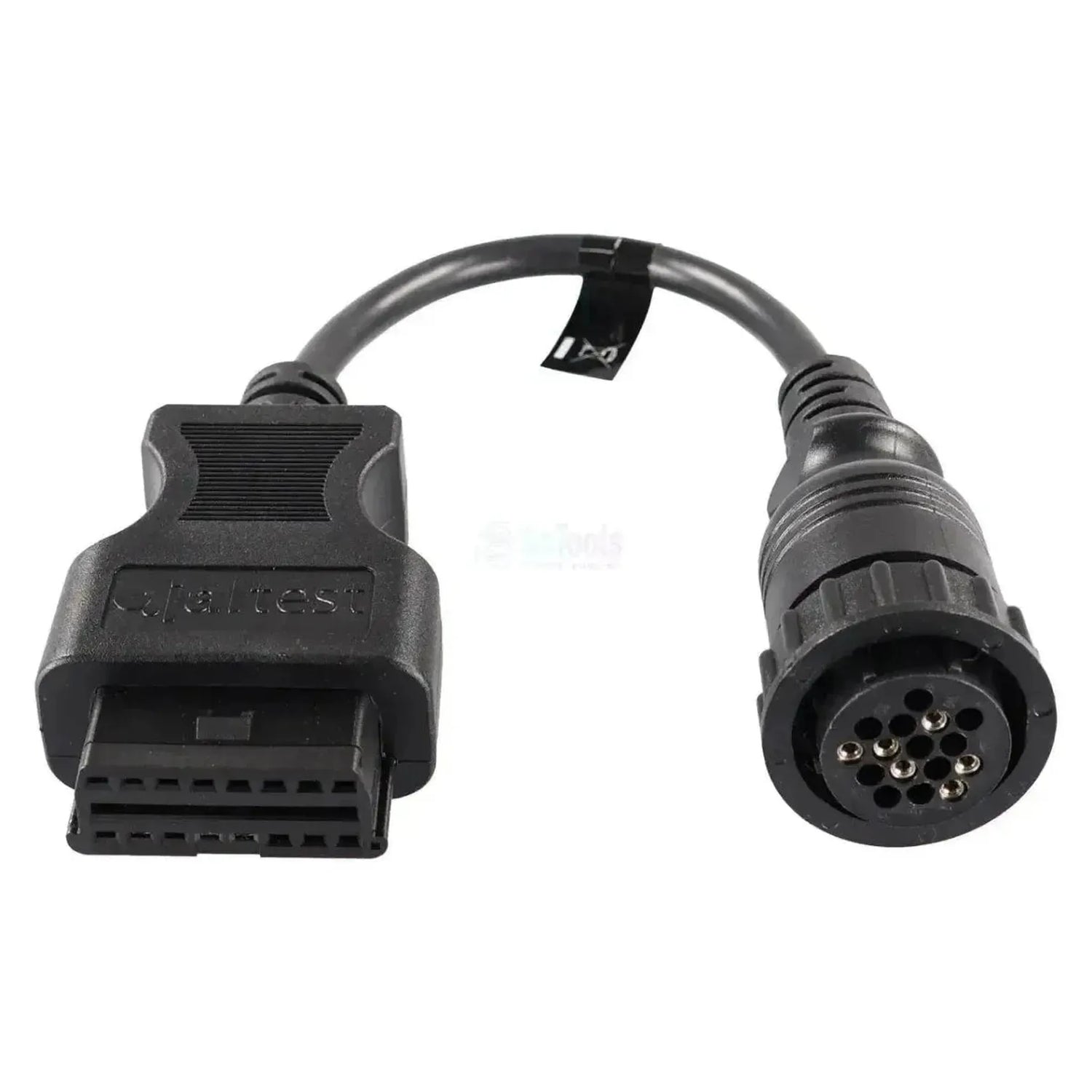

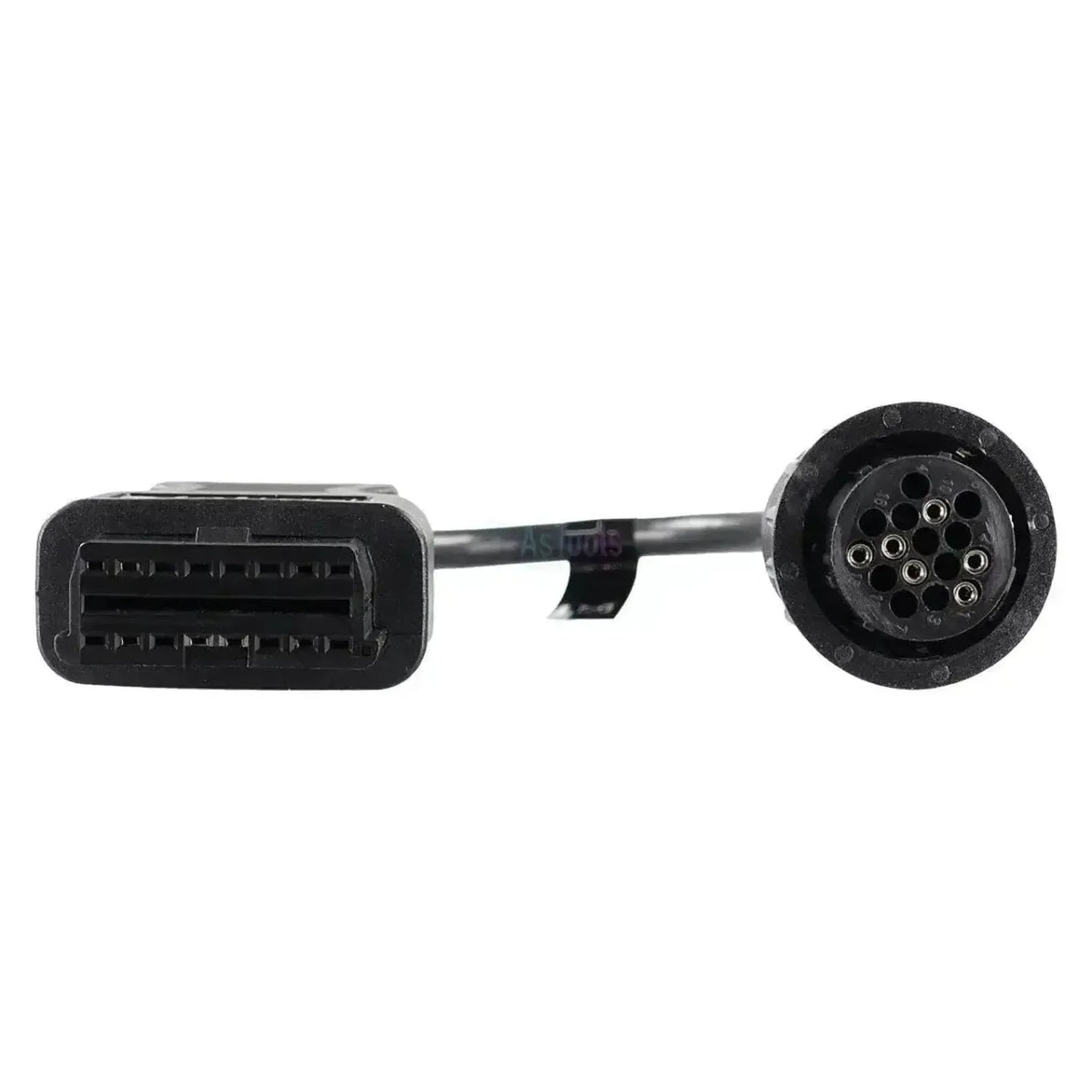

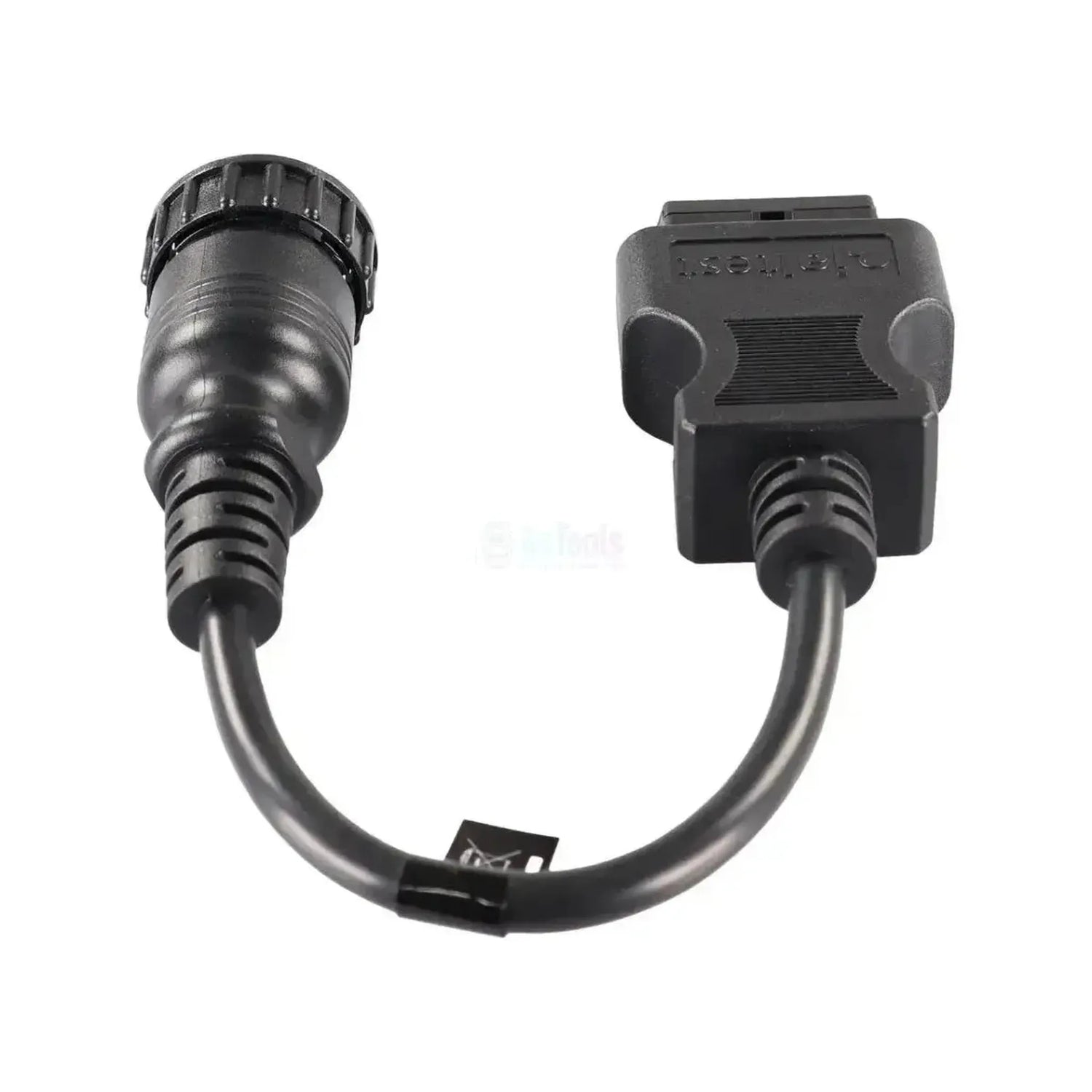

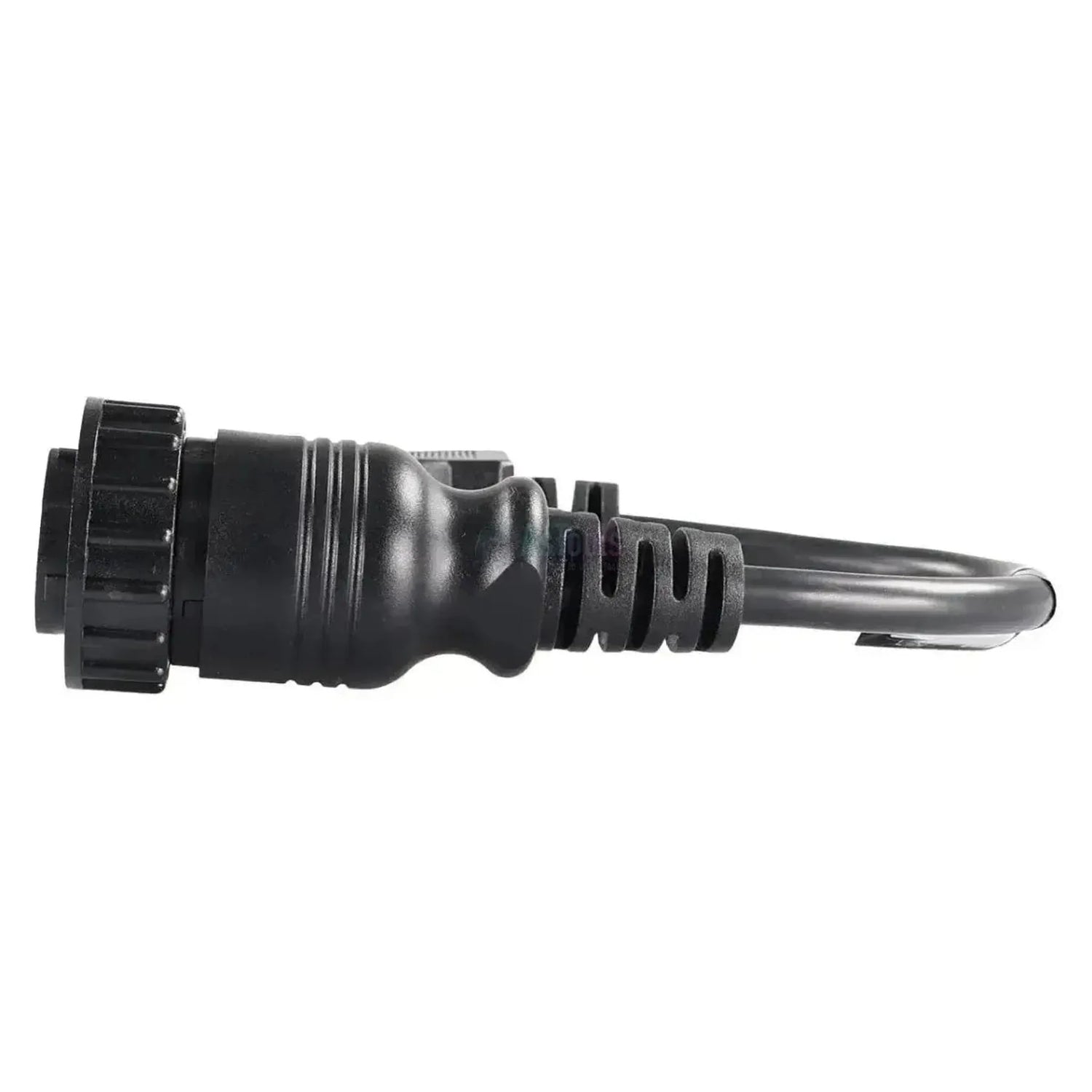

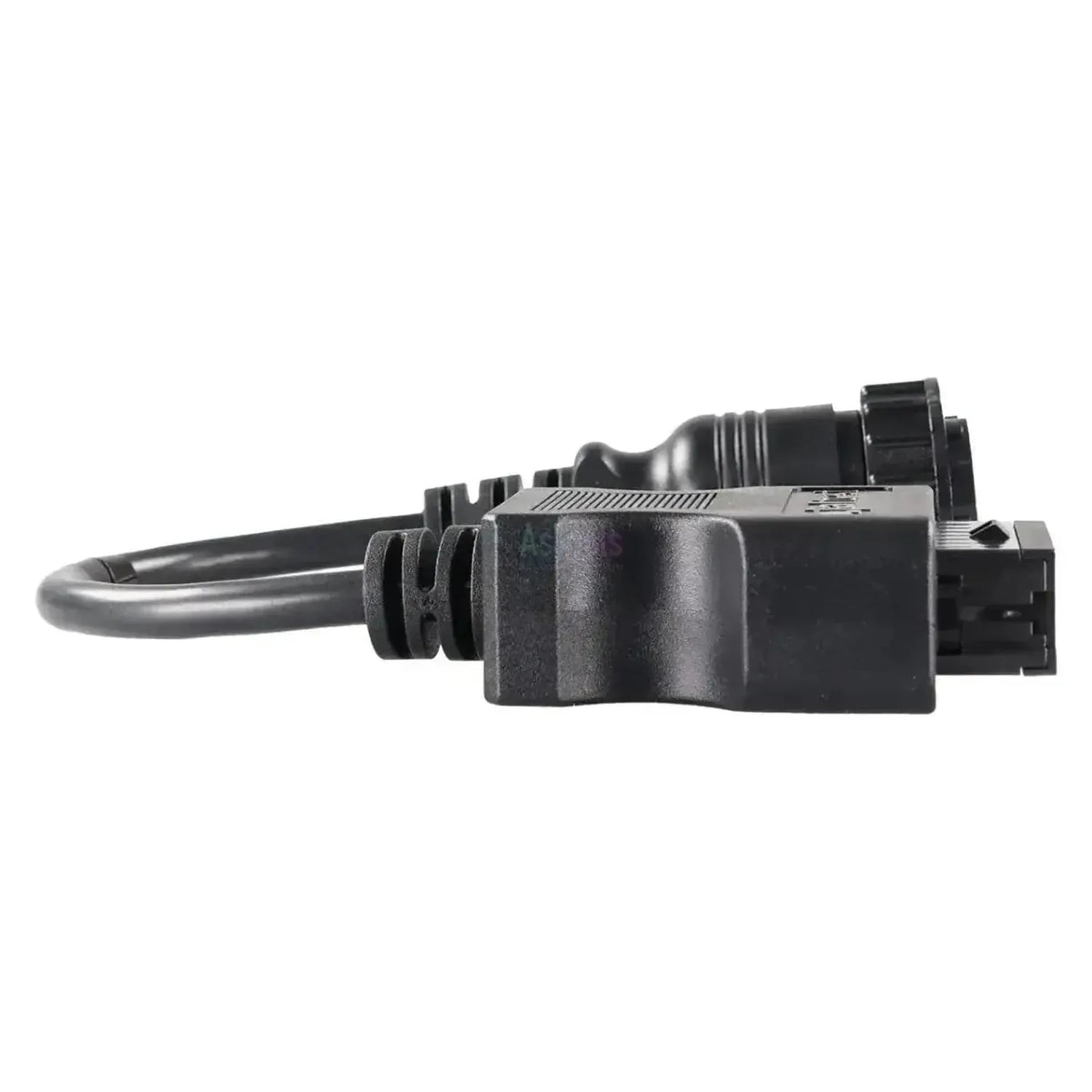

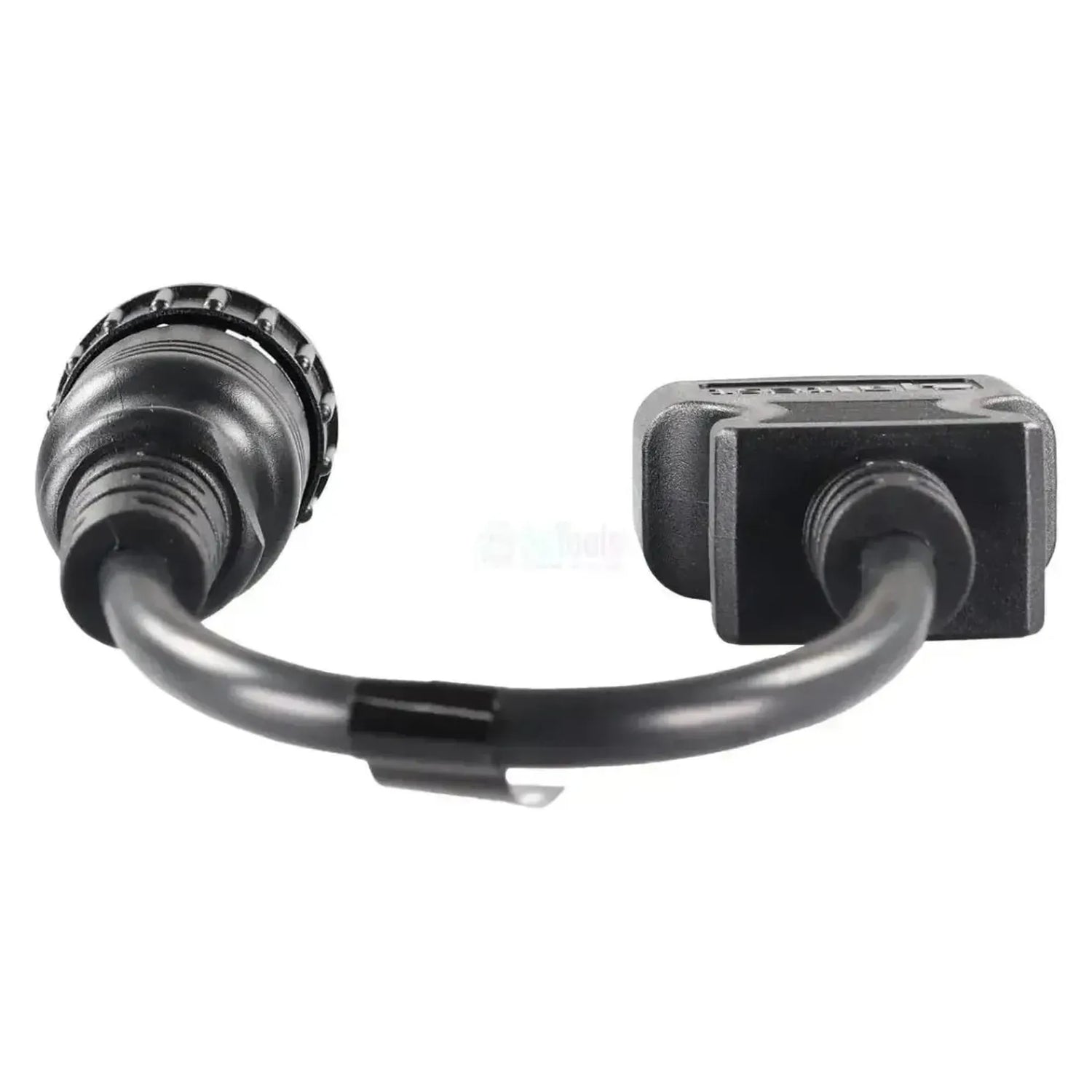

Jaltest JDC204A propojuje 16pólovou diagnostickou zásuvku brzdových systémů Wabco se vstupem 16-pinový OBD2 vašeho diagnostického kabelu Jaltest. Na straně vozidla je kulatý konektor s vroubkovanou převlečnou maticí a očíslovaným držákem kolíků se šestnácti pozicemi, z nichž je šest obsazeno. Jde o sériové připojení, nikoli CAN propojení, a kabel má délku 28 až 30 cm.

Konektor se nachází na nebo blízko řídicí jednotky brzd a ne v místě OBD vozidla. S připojeným kabelem software Jaltest dosáhne na rodinu ABS/ASR, rodinu EBS a hydraulické brzdové systémy HABS D a HBS AddOn-E. Kabel funguje s Jaltest Link V8.1 a V9 a spadá pod Jaltest CV.

PŘEDNOSTI

✔Rozhodující je řídicí jednotka brzd Wabco, nikoli značka nákladního automobilu, autobusu nebo pracovního stroje kolem ní.
✔Pokrývá rodinu ABS/ASR a rodinu EBS od Wabco, plus hydraulické brzdové systémy HABS D a HBS AddOn-E.
✔U těchto systémů přímo ovládáte ventily a další součásti, abyste ověřili jejich funkci.
✔Také parametry a kalibrace jsou dostupné u systémů Wabco, pro které Jaltest tyto postupy nabízí.

UPOZORNĚNÍ

✕Nastavení parametrů a kalibrace se liší podle systému: ne každý brzdový systém Wabco nabízí stejné postupy.
✕Pouze pro 16pólovou zásuvku Wabco; přívěsové brzdové systémy Wabco mají vlastní zásuvku a vyžadují JDC103A nebo JDC110A.
✕Systémy Wabco pro odpružení, bezpečnost a tlak v pneumatikách s tímto kabelem nedosáhnete; mají vlastní zásuvku.
✕S délkou 28 až 30 cm je kabel krátký, takže pracujete těsně u řídicí jednotky, na které je konektor.

Použití a funkce

Kabel je určen pro dílny, které načítají řídicí jednotku brzd Wabco nákladních automobilů, autobusů a pracovních strojů pomocí Jaltest Link. Protože kabel sleduje řídicí jednotku a ne výrobce podvozku, najdete stejné připojení u různých značek. Níže uvedené systémy pocházejí z nabídky Wabco od Jaltest.

Řídicí jednotky, ke kterým se dostanete

  • ABS SAE: Protiblokovací systém.
  • ABS/ASR C a D/E: Protiblokovací systém.
  • ABS/ASR E: Provedení K Line a CAN.
  • EBS Asia a EBS ZM: Elektronický brzdový systém.
  • EBS Euro Gen 2 a Gen 3: Elektronický brzdový systém.
  • HABS D: Hydraulický brzdový systém.
  • HBS AddOn-E: Hydraulický brzdový systém.

Co můžete dělat

  • Chybové kódy: Čtení a mazání po opravě.
  • Naměřené hodnoty: Zobrazení v číslech a grafu.
  • Ventily: Přímé ovládání a testování.
  • Živé sledování: Sledování hodnot během testu.
  • Parametry: Tam, kde je nabízí Jaltest.
  • Kalibrace: Tam, kde je nabízí Jaltest.

Jak ho používat

  1. Hledání konektoru: Najděte kulatou zásuvku u řídicí jednotky brzd.
  2. Připojení: Nasaďte na něj JDC204A a utáhněte převlečnou matici.
  3. Propojení: Připojte stranu OBD2 k diagnostickému kabelu.
  4. Zapnutí zapalování: Zapněte zapalování, aniž byste nastartovali motor.
  5. Čtení: Vyberte vozidlo a brzdový systém Wabco.

Kompatibilní vozidla a použití

Rozhodující je řídicí jednotka brzd, ne značka vozidla. Kabel se hodí na každý nákladní automobil, autobus nebo pracovní stroj s řídicí jednotkou brzd Wabco se 16pólovou diagnostickou zásuvkou. Protože tento konektor je na nebo u řídicí jednotky a ne v místě OBD, zůstává použitelný i u novějších vozidel.

Použití:

  • Nákladní automobily, autobusy a užitková vozidla: S řídicí jednotkou brzd Wabco se 16pólovou diagnostickou zásuvkou.
  • Značka vozidla: Není rozhodující; kabel sleduje řídicí jednotku Wabco, nikoli výrobce podvozku.
  • Starší vozidla: Generace ABS/ASR od Wabco patří k dřívějším rokům výroby.
💡
Dobré vědět: 16pólová zásuvka Wabco je samostatný systémový konektor a nenachází se v místě OBD vozidla. V kulatém držáku kolíků jsou pozice očíslovány až do šestnácti, ale obsazeny jsou pouze šest; to je v pořádku. Před objednáním si zkontrolujte konektor na své řídicí jednotce brzd.

Obsah balení

  • 1x Jaltest (JDC204A) | Wabco 16-pinový OBD - 16-pinový OBD2 redukční kabel | Užitková a pracovní vozidla

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka
Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu
Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest
  • CV užitková vozidla

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní
16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla
16pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu
28 až 30 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty
Zda lze komponenty uvést do provozu přímo z přístroje. Zjistíte tak, zda je chyba v komponentě nebo v kabeláži.Ovládání komponent

Použití

V které sadě kabelů Jaltest je tento kabel také obsažen. Pokud již tuto sadu máte, tento kabel můžete mít také.Součást sady kabelů
Sada kabelů pro nákladní vozy a autobusy
Referenční číslo
JDC204A

Další parametry

Použití
Brzdové systémy Wabco s 16pólovou diagnostickou zásuvkou
Řídicí jednotky
Řada Wabco ABS/ASR, řada EBS a hydraulické brzdové systémy HABS D a HBS AddOn-E
Segment
Užitková a pracovní vozidla
Součást sady kabelů
Sada kabelů pro nákladní automobily a autobusy (29362)
Potřebné k použití
Jaltest Link V8.1 nebo V9 s OBD2 diagnostickým kabelem, software Jaltest s licencí pro Jaltest CV
