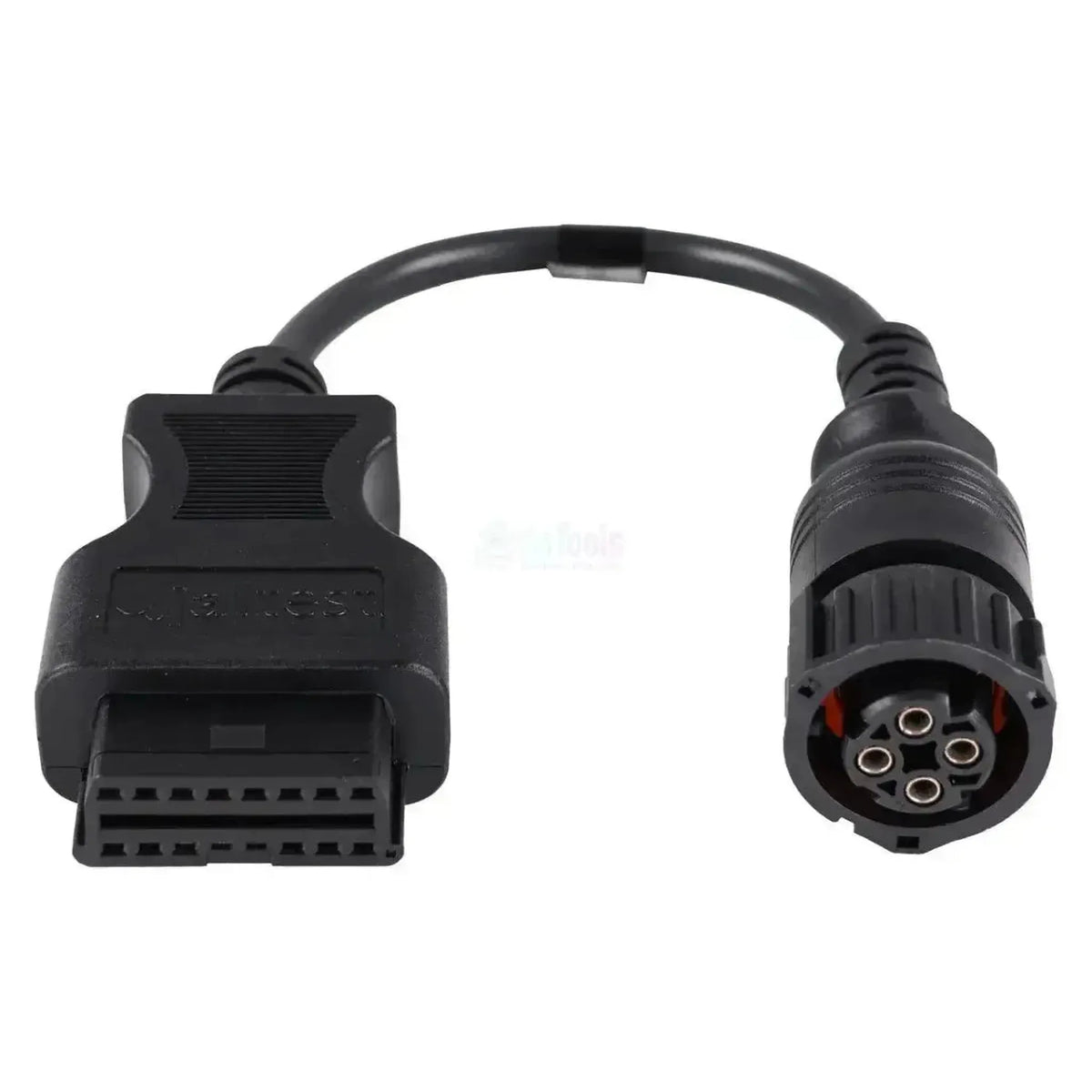

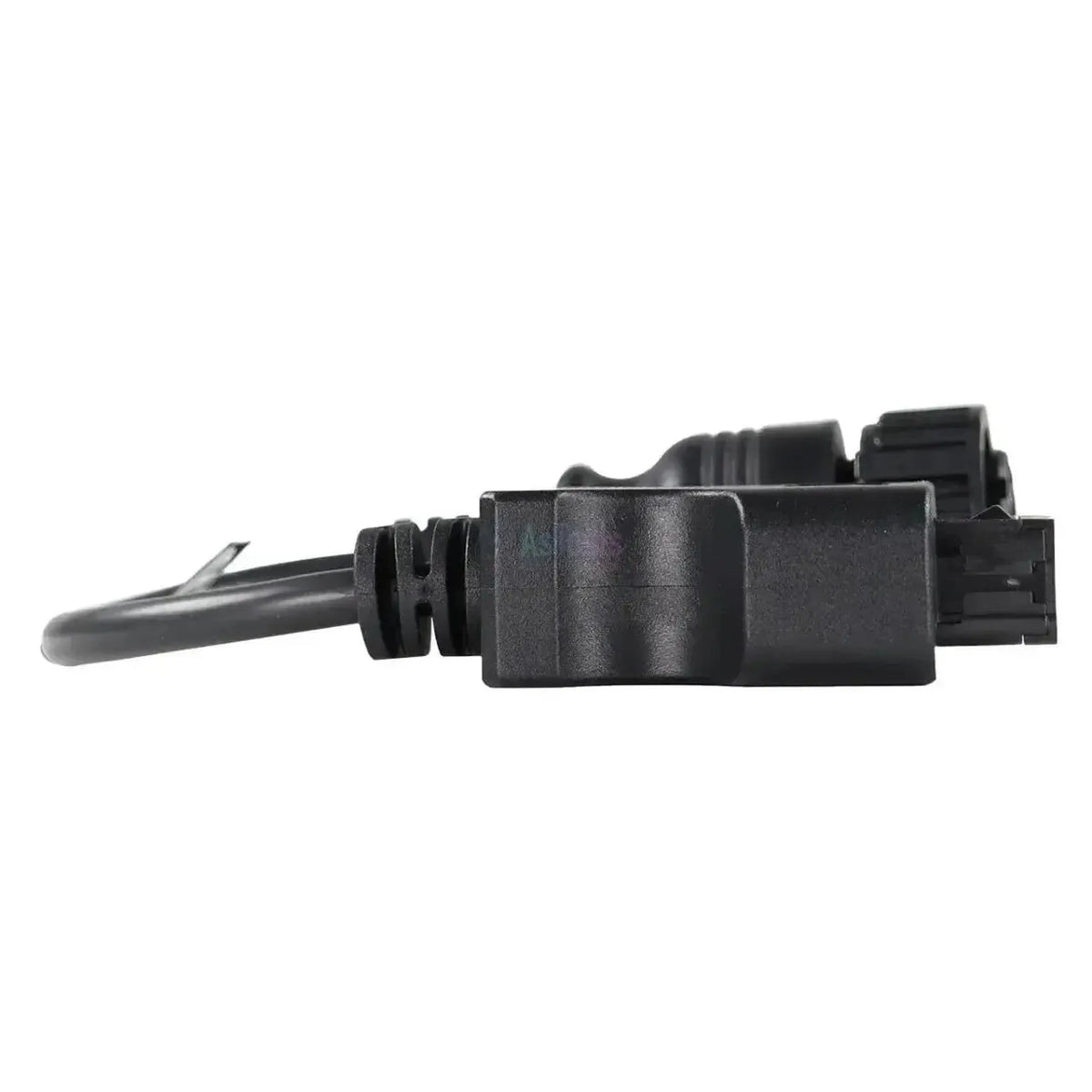

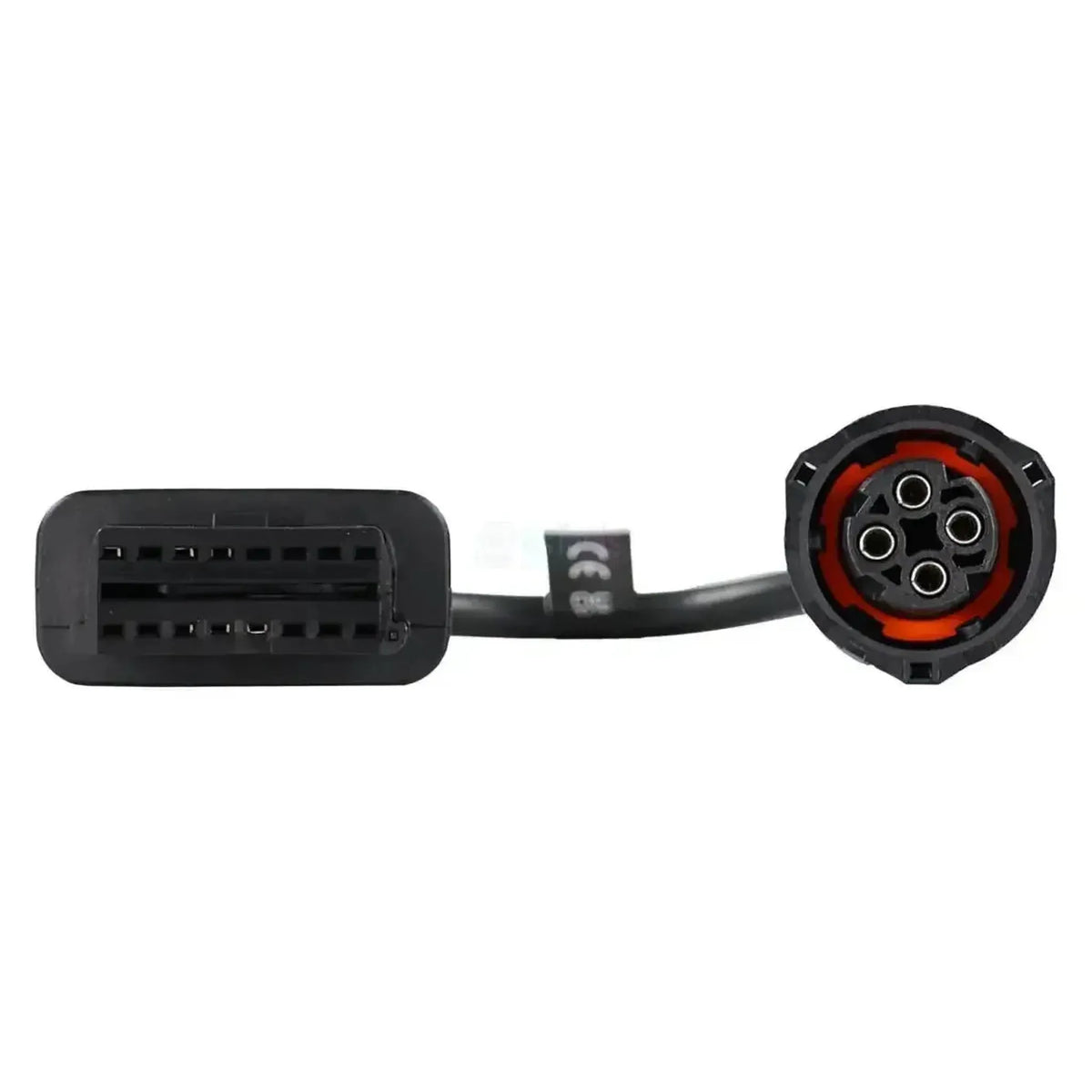

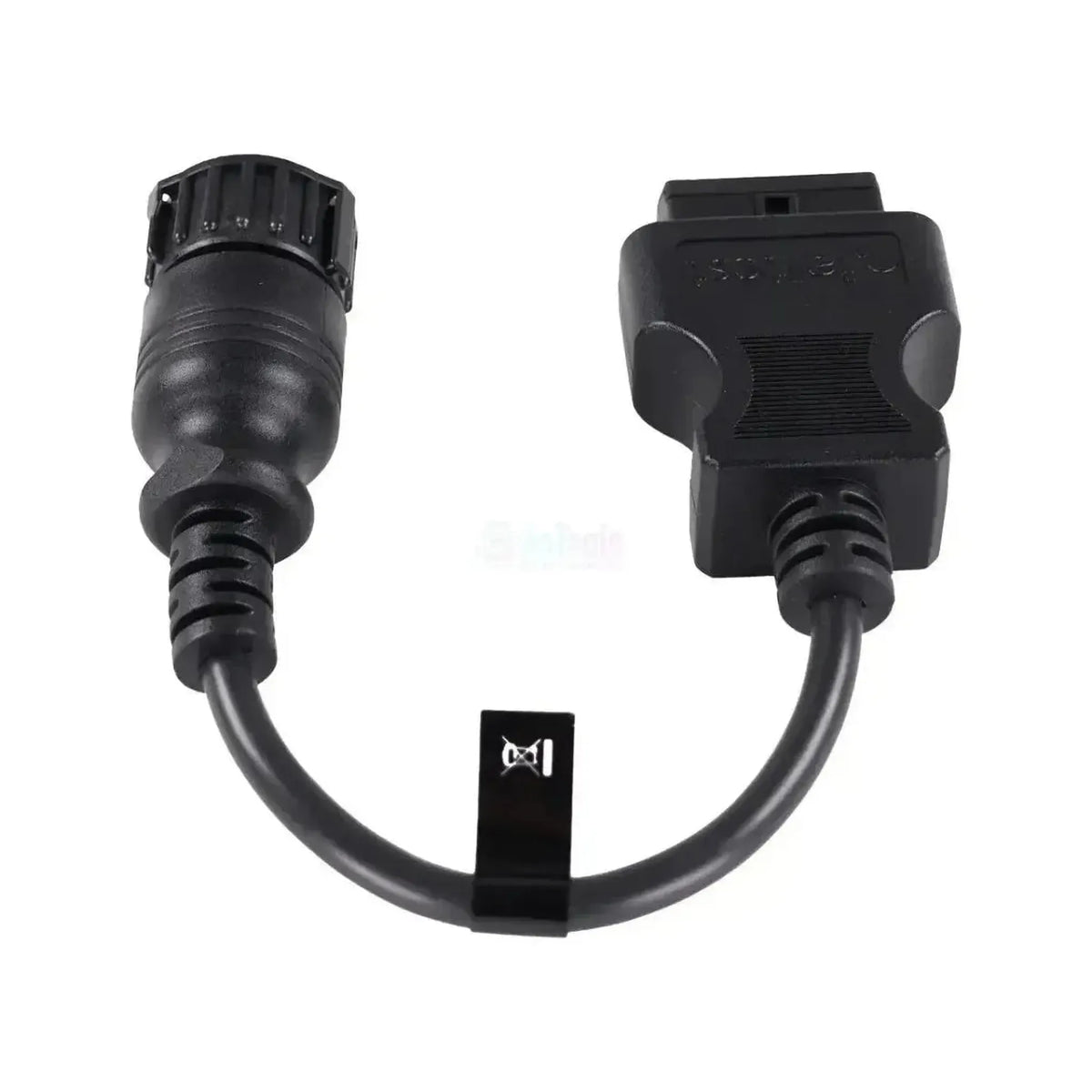

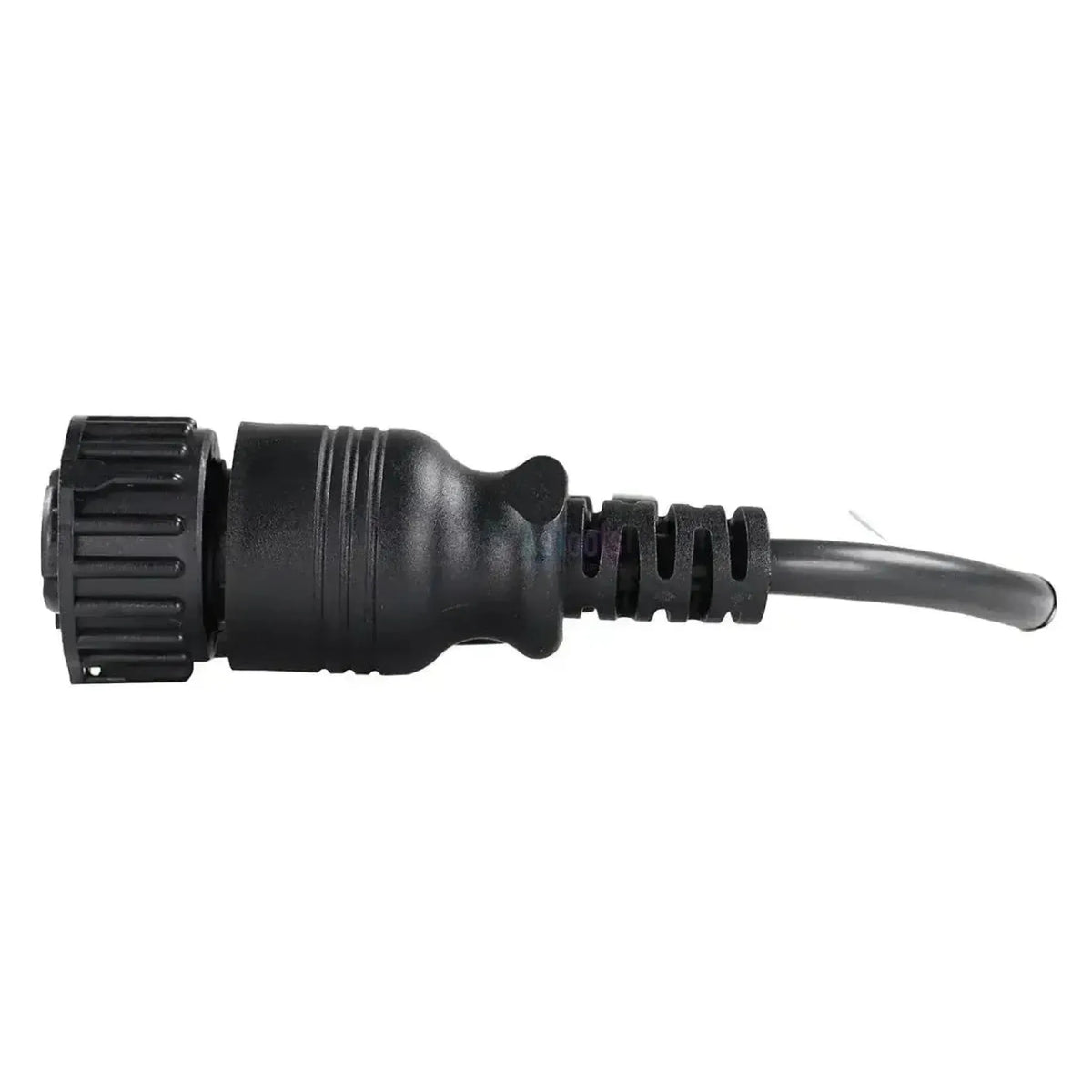

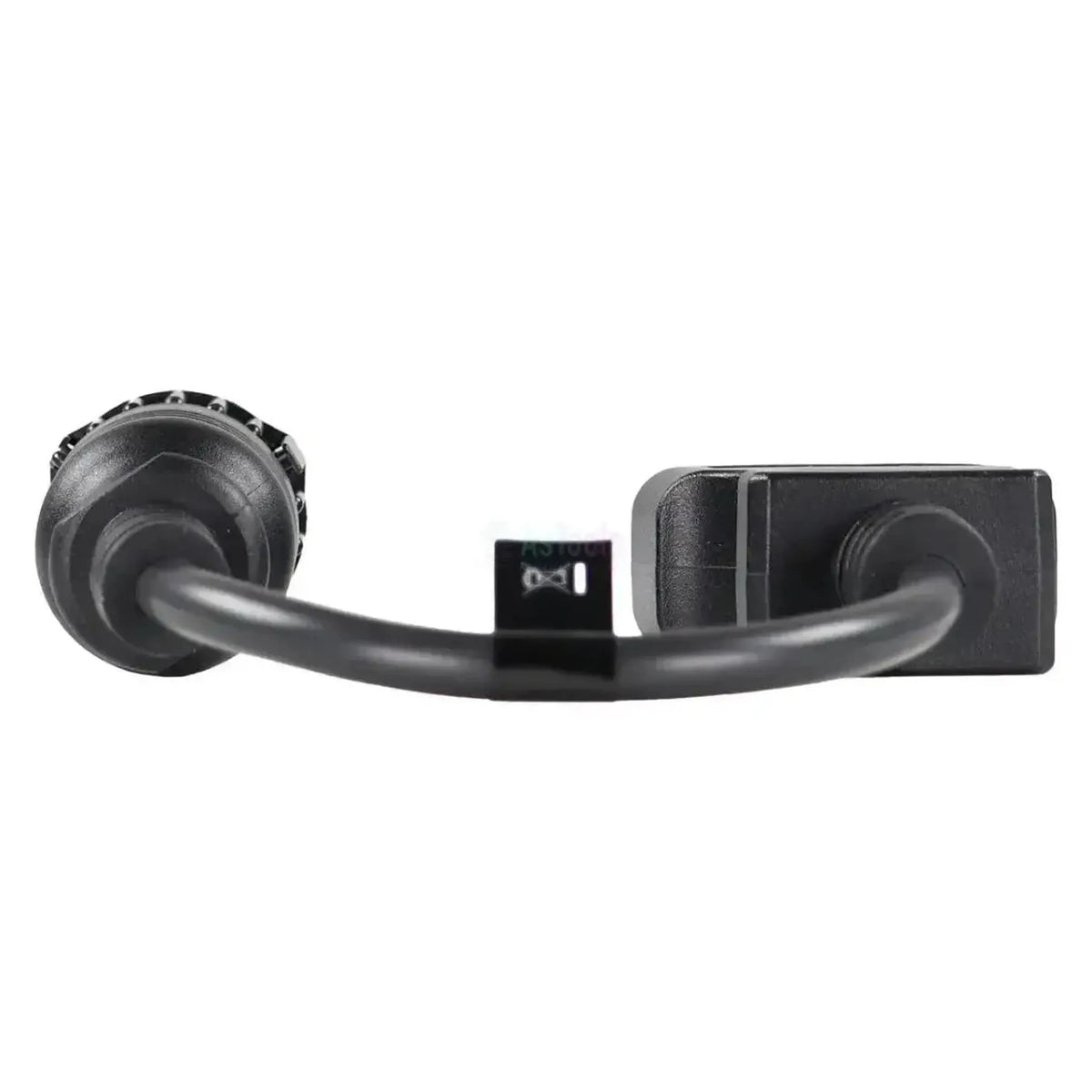

Jaltest JDC532A je diagnostický kabel CAN 4-pin pro motory Scania. Na straně stroje je kulatý černý bajonetový konektor s rýhovaným spojovacím kroužkem a čtyřmi kontaktními zdířkami kolem kódovaného středu. Na straně rozhraní je černý konektor 16-pin OBD2. Kabel měří 28 až 30 cm a neobsahuje modul ani samostatnou napájecí větev.

Kabel obsluhuje linku CAN novější generace motorů Scania; sériová linka RS232 starších motorů je vedena přes JDC531A. Kabel je určen pro Jaltest Link V8.1 a V9. Protože konektor patří k motoru, narazíte na něj u různých strojů a na vnitřních lodních motorech.

PLUSY

✔Připojení k diagnostické lince CAN průmyslového motoru Scania, nástupce přípojky RS232.

✔Poskytuje přístup k řízení motoru Scania EMS PDE a EDC MS6.2.

✔Určen pro Jaltest Link V8.1 a V9, tedy i po přechodu na novější rozhraní.

✔Funguje bez ohledu na značku stroje; rozhodující je motor Scania s tímto konektorem.

NA CO SI DÁT POZOR

✕Pouze pro kulatou variantu CAN 4-pin; motory s plochou 9-pin přípojkou RS232 vyžadují JDC531A.

✕Řízení EDC MS5 a DEC2 (V7.0) u motorů s řadovým vstřikovacím čerpadlem tímto kabelem nedosáhnete.

✕Podpora se týká chybových kódů, naměřených hodnot a dat ECU; intervaly údržby, ovládání komponent a parametry v ní nejsou obsaženy.

✕S délkou 28 až 30 cm je kabel krátký; Jaltest Link visí blízko přípojky v motorovém prostoru.

Použití a funkce

Prostřednictvím tohoto spojení se software Jaltest dostává k řízení motoru Scania přes linku CAN. Jde o řízení čerpadlových vstřikovacích jednotek. Řízení u řadového vstřikovacího čerpadla je na lince RS232.

Řídicí jednotky, ke kterým se lze připojit

EMS PDE: Čerpadlové vstřikovací jednotky.
EDC MS6.2: Čerpadlové vstřikovací jednotky.

Co můžete dělat

Chybové kódy: Čtení a mazání pro jednotlivé řídicí jednotky.
Naměřené hodnoty: Zobrazení aktuálních hodnot senzorů.
Mezní hodnoty alarmu: Signál při hodnotách mimo rozsah.
Data ECU: Sériové číslo a verze softwaru.

Jak jej používat

Kontrola konektoru: Najděte na motoru kulatý 4-pin konektor.
Připojení: Nasaďte konektor a utáhněte kroužek.
Propojení Link: Konektor OBD2 připojte k Jaltest Link.
Zapalování zapnuto: Zapněte zapalování.
Načtení dat: Zvolte Scania a řídicí jednotku motoru.

Kompatibilní vozidla a použití

Rozhodující je konektor, nikoli značka stroje. Tento kabel se hodí na každý motor Scania s kulatou 4-pin diagnostickou přípojkou CAN. Níže uvedené řady motorů Jaltest uvádí v podporovaném rozsahu, od DC09 až po DC16. Který konektor je na vašem motoru, zkontrolujte přímo na místě.

Scania:

Řada DC09: Průmyslové motory o objemu devět litrů.
Řada DC12: Provedení o objemu dvanáct litrů.
Řada DC13: Průmyslové motory o objemu třináct litrů.
Řada DC16: Motory V8 o objemu šestnáct litrů.

Použití:

Vestavěné: V bagrech, jeřábech, zemědělských strojích a zvedacích zařízeních.
Ostatní: Agregáty a aplikace na vnitřních lodních motorech.

💡

Dobré vědět: Konektor CAN 4-pin patří k motoru a nachází se v motorovém prostoru. Poznáte ho podle kulatého tvaru se spojovacím kroužkem; starší motory Scania mají místo toho plochou 9-pin D-sub pro JDC531A. Před objednáním nejprve zkontrolujte, která přípojka je na vašem motoru.

Obsah balení

1x Jaltest (JDC532A) | Scania (CAN) 4-pin OBD – 16-pin OBD2 redukční kabel | Spalovací motor

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: AGV zemědělství
OHW stavební a terénní stroje
MHE vnitřní doprava
Marine plavidla

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 16-pins OBD2
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu: 28 až 30 cm

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano
Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty: Ano
