Jaltest  |  SKU: JDC616A

Jaltest (JDC616A) | Suzuki 4-pinový OBD – 16-pinový OBD2 adaptérový kabel | Motorový člun

€71,95 včetně DPH
€59,46 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

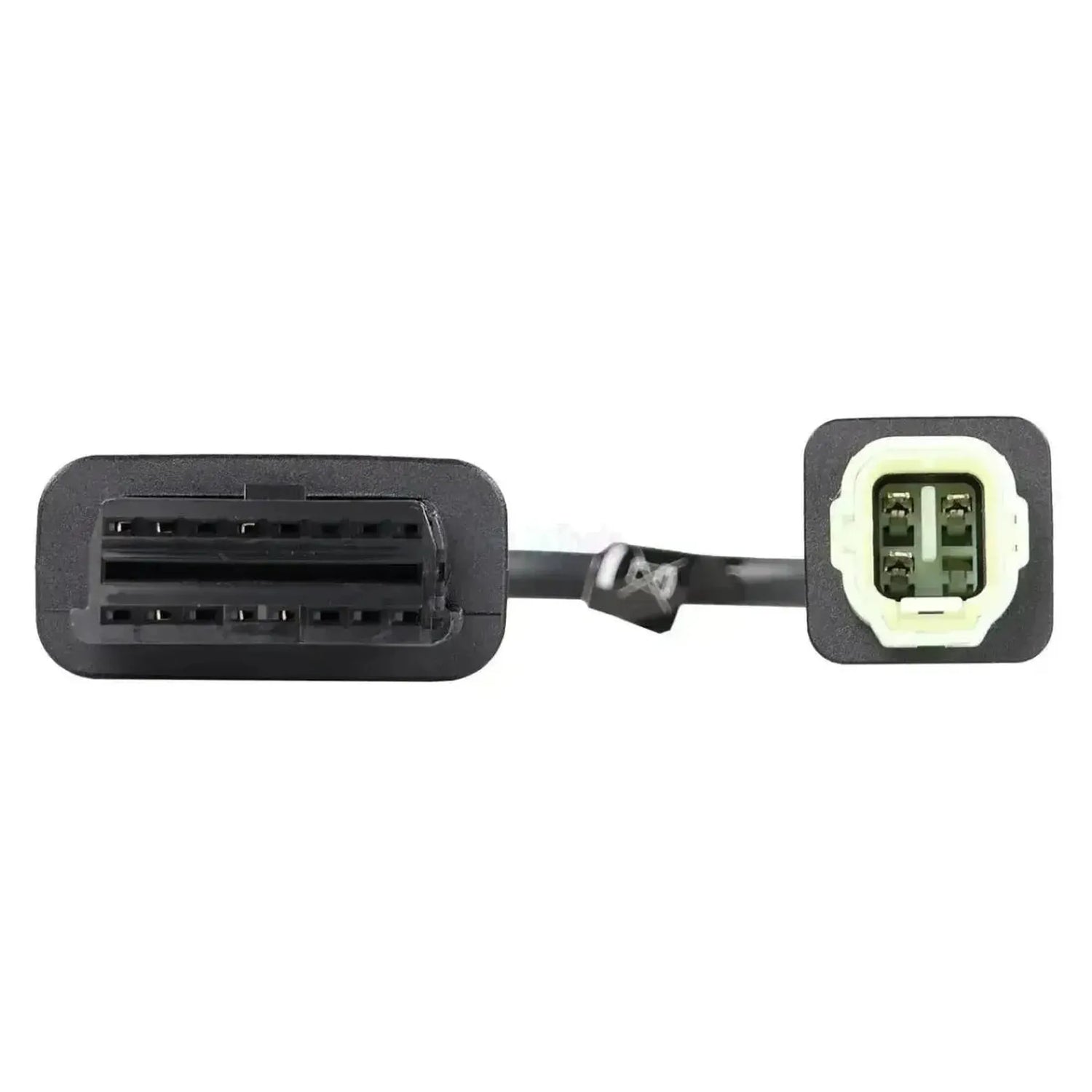

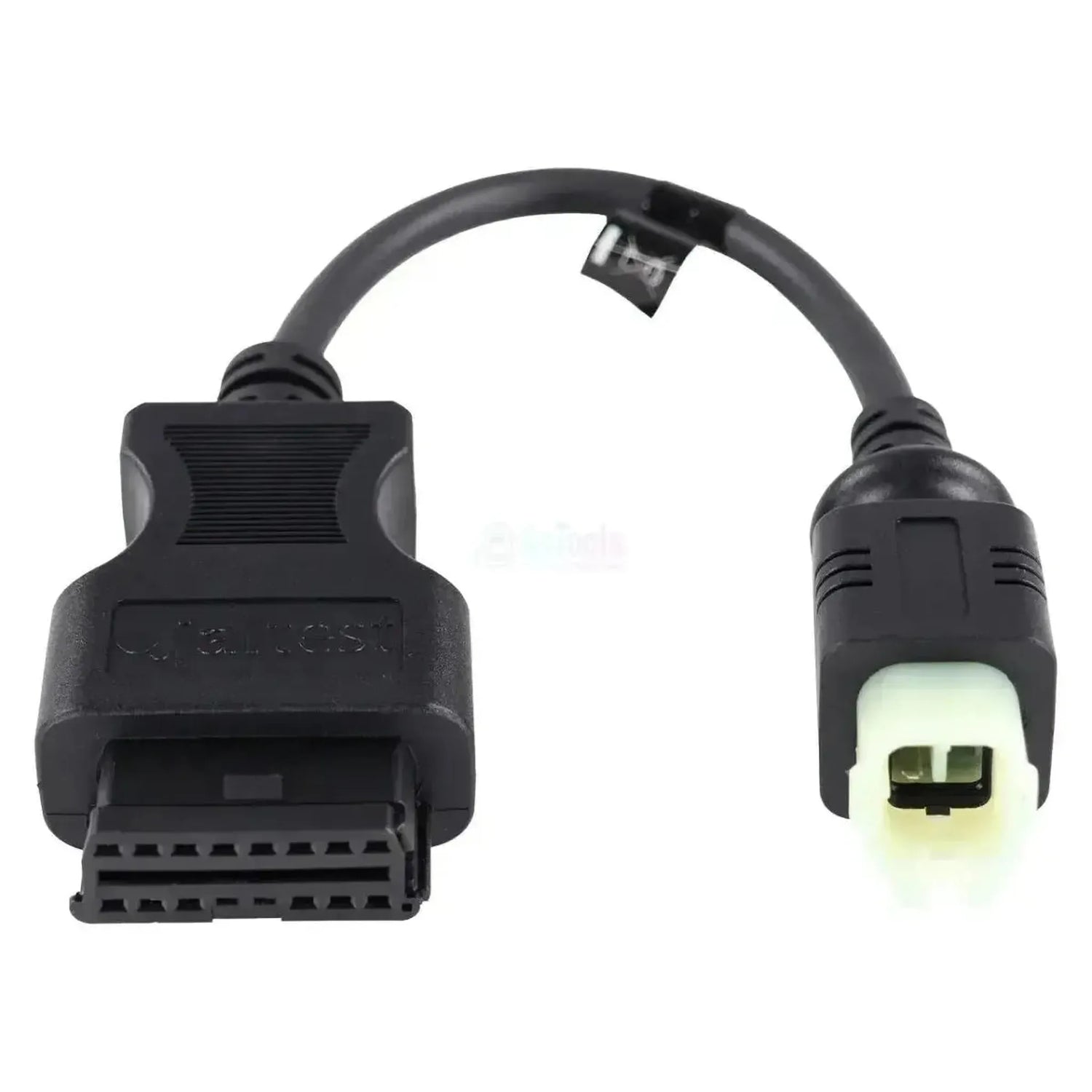

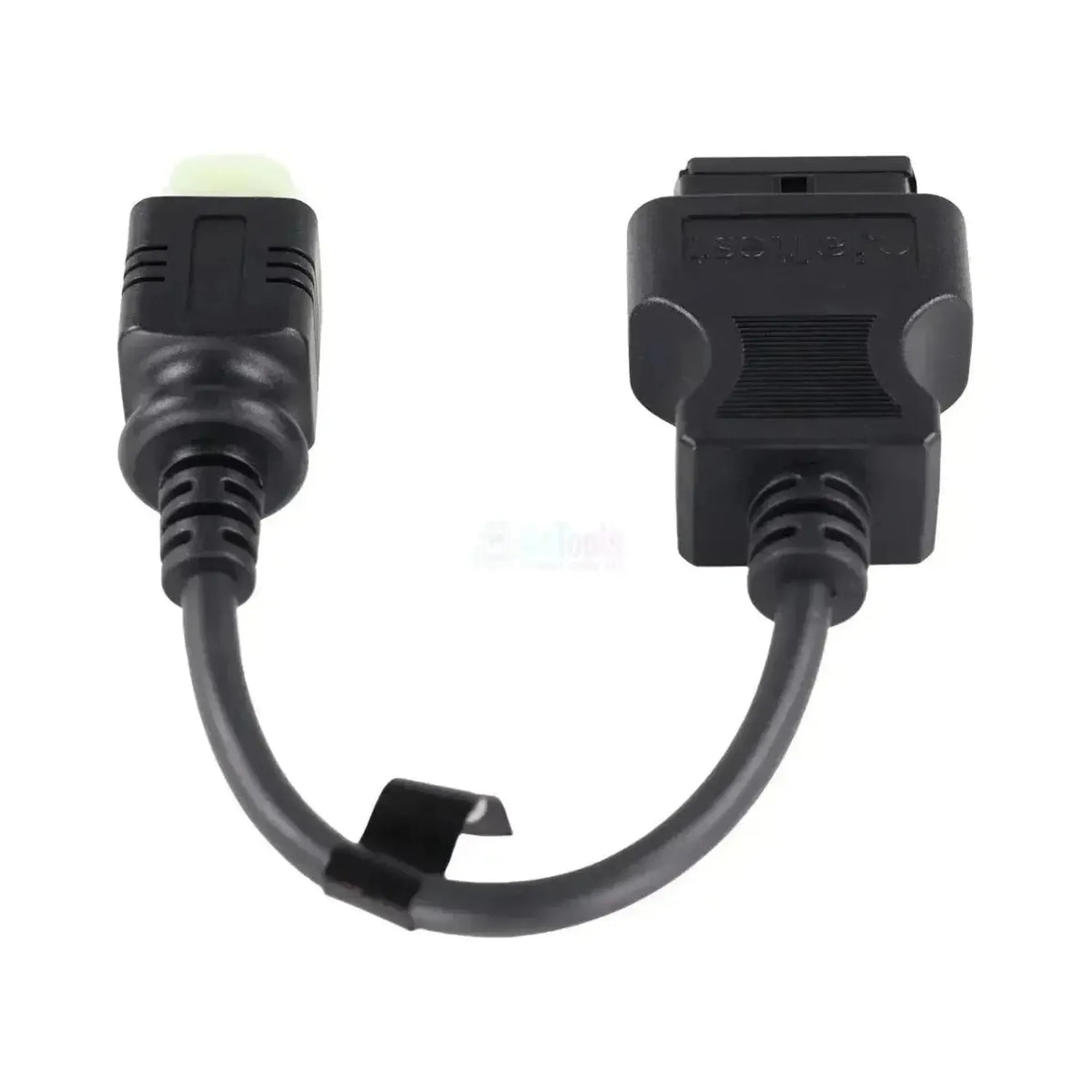

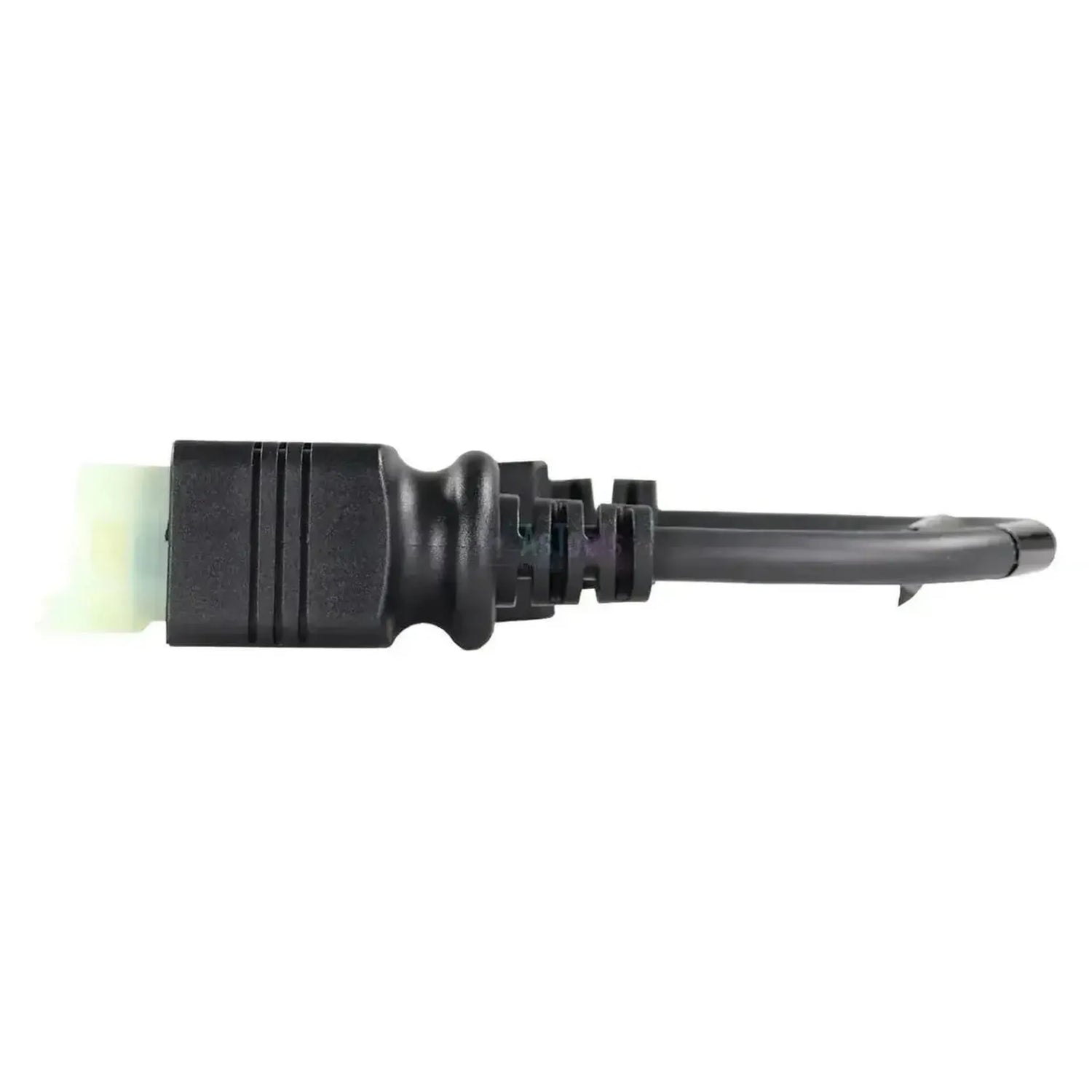

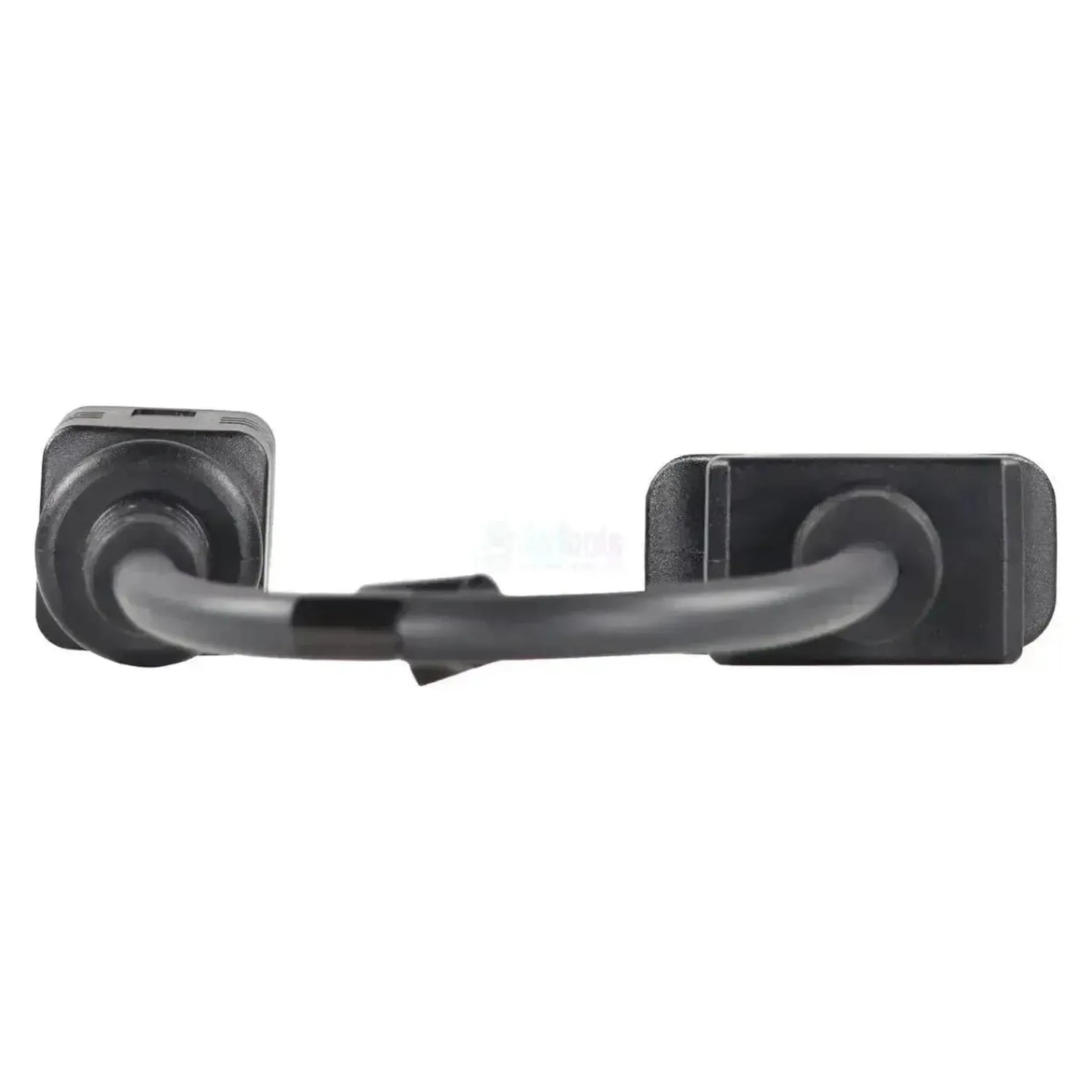

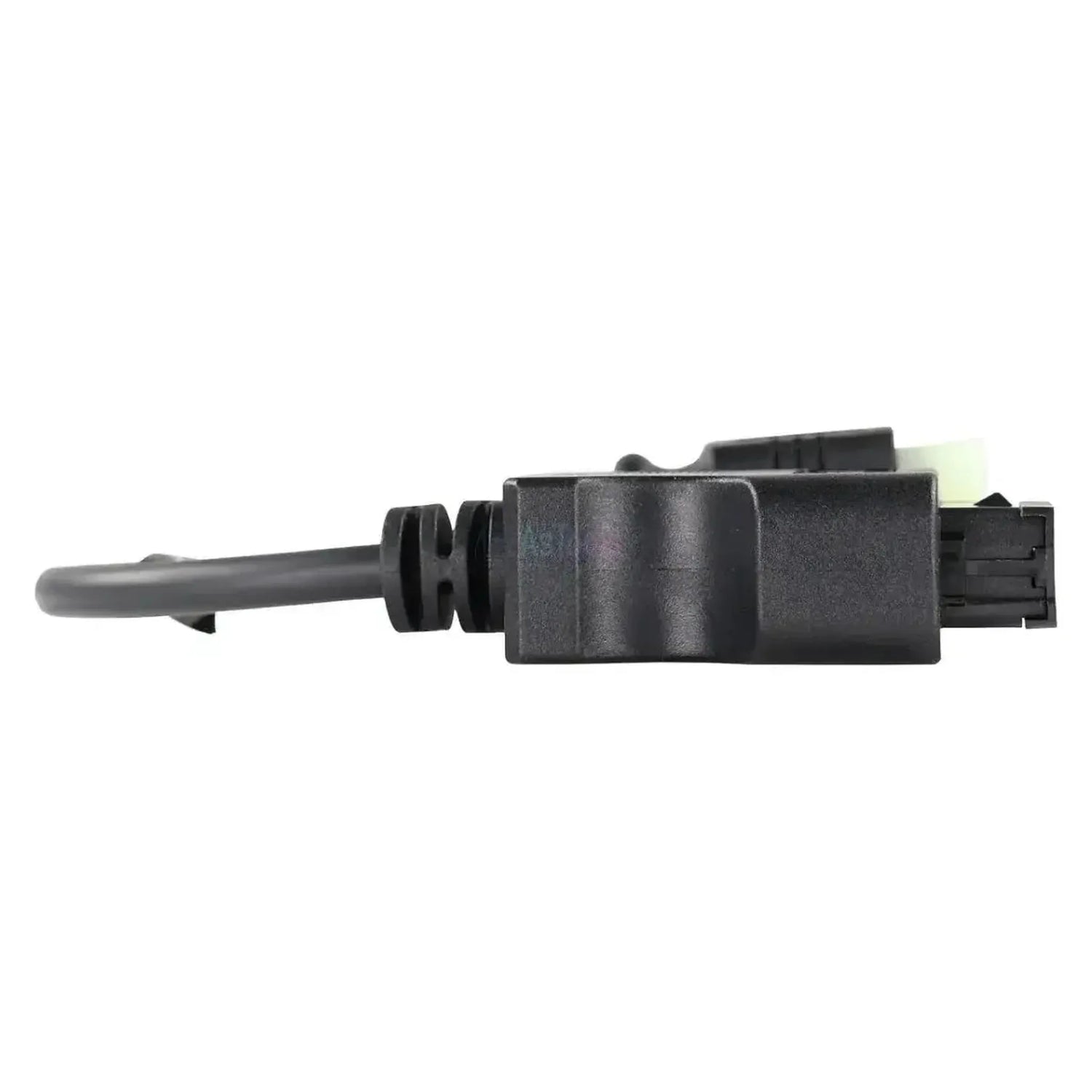

De Jaltest JDC616A koppelt de 4-pins diagnoseaansluiting van Suzuki-buitenboordmotoren aan de 16-pins OBD2-stekker van uw Jaltest-diagnosekabel. Aan de motorzijde zit een vierkante stekker met een zwarte buitenmantel en een lichtgroene binnenhouder, waarin vier posities achter een middenrib staan. De aansluiting zit in de motorruimte, op of naast de motor, en het snoer is 28 tot 30 cm lang.

Met de kabel aangesloten benadert de Jaltest-software de twee regeleenheden van de DF-serie: De motorregeling ECM en de BCM, de bedieningsmodule van de gas- en schakelhendels. Op de ECM staat de volledige functielijst, tot en met parameters, kalibratie, reset en de handmatige procedure. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Op de ECM staat de volledige functielijst: Foutcodes, meetwaarden, componentaansturing, parameters, kalibratie en reset.
✔Bereikt naast de motorregeling ook de BCM, de bedieningsmodule van de gas- en schakelhendels.
✔Bij Suzuki staat ook de handmatige procedure in de dekking van de motorregeling.
✔De lichtgroene binnenhouder met vier posities maakt de aansluiting op de motor herkenbaar.

AANDACHTSPUNTEN

✕Op de BCM kunt u geen componenten aansturen en geen parameters of reset uitvoeren; daar staan alleen foutcodes, meetwaarden, ECU-gegevens en kalibratie.
✕Alleen voor de 4-pins Suzuki-aansluiting; de DF-modellen met de 8-pins stekker vragen de JDC613A.
✕Suzuki voert op de DF-serie beide uitvoeringen naast elkaar, dus het pinaantal bepaalt de keuze en niet het modelnummer.
✕Voor gebruik met de Jaltest Link V9 hoort de verlengkabel JDC100B (2,5 m SUBD-26) erbij.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Suzuki-buitenboordmotoren met de Jaltest Link uitlezen. De motorregeling draagt de volledige functielijst, de bedieningsmodule van de hendels een kortere.

Regeleenheden die u kunt benaderen

  • ECM: Motorregeling, volledige functielijst.
  • BCM: Bedieningsmodule gas- en schakelhendels.

Wat u kunt doen

  • Foutcodes: Op de ECM en de BCM.
  • Meetwaarden: Live meekijken.
  • Componenten: Aansturen, alleen op de ECM.
  • Parameters en reset: Alleen op de ECM.
  • Kalibratie: Op de ECM en de BCM.
  • Handmatige procedure: Begeleide controles ECM.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de lichtgroene 4-pins stekker bij de motor.
  2. Aansluiten: Steek de JDC616A op de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan; op de V9 via de JDC100B.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Suzuki en het DF-model.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Suzuki-buitenboordmotor met de 4-pins diagnoseaansluiting. Onderstaande modellen staan in de Jaltest Marine-dekking; welke van de twee uitvoeringen op uw motor zit, ziet u aan het penveld van de aansluiting.

Suzuki:

  • Kleine DF-modellen: DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 en DF90.
  • Middenklasse: DF100, DF115, DF140, DF150 en DF175.
  • Zware DF-modellen: DF200, DF225, DF250, DF300, DF325 en DF350.
💡
Goed om te weten: De aansluiting zit in de motorruimte, op of naast de motor. Suzuki gebruikt op de DF-serie zowel een 4-pins als een 8-pins diagnosestekker; deze kabel hoort bij de lichtgroene 4-pins uitvoering, de 8-pins uitvoering loopt via de JDC613A. Tel de posities in de stekker op uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC616A) | Suzuki 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka
Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu
Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest
  • Marine plavidla

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní
16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla
4pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu
28 až 30 cm

Diagnostické funkce

Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty
Zda lze komponenty nebo senzory znovu nastavit. Často nutné po výměně komponenty.Provádění kalibrací

Použití

V které sadě kabelů Jaltest je tento kabel také obsažen. Pokud již tuto sadu máte, tento kabel můžete mít také.Součást sady kabelů
Sada kabelů Marine pro plavidla, sada kabelů Marine pro přívěsné motory
Referenční číslo
JDC616A
Řídicí jednotky
ECM (řízení motoru) a BCM (ovládací modul pák)

Další parametry

Toepassing
Suzuki-buitenboordmotoren met 4-pins diagnoseaansluiting
Segment
Motorboot
Onderdeel van kabelset
Marine-kabelset vessel (70002008) en buitenboord (70002025)
Nodig om te gebruiken
Jaltest Link V8.1, of Link V9 met verlengkabel JDC100B (2,5 m SUBD-26), en een licentie voor Jaltest Marine
