Jaltest  |  SKU: JDC302A

Jaltest (JDC302A) | Volvo (ABS) 9-pinový OBD – 16-pinový OBD2 redukční kabel | Autobus

€103,95 včetně DPH
€85,91 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

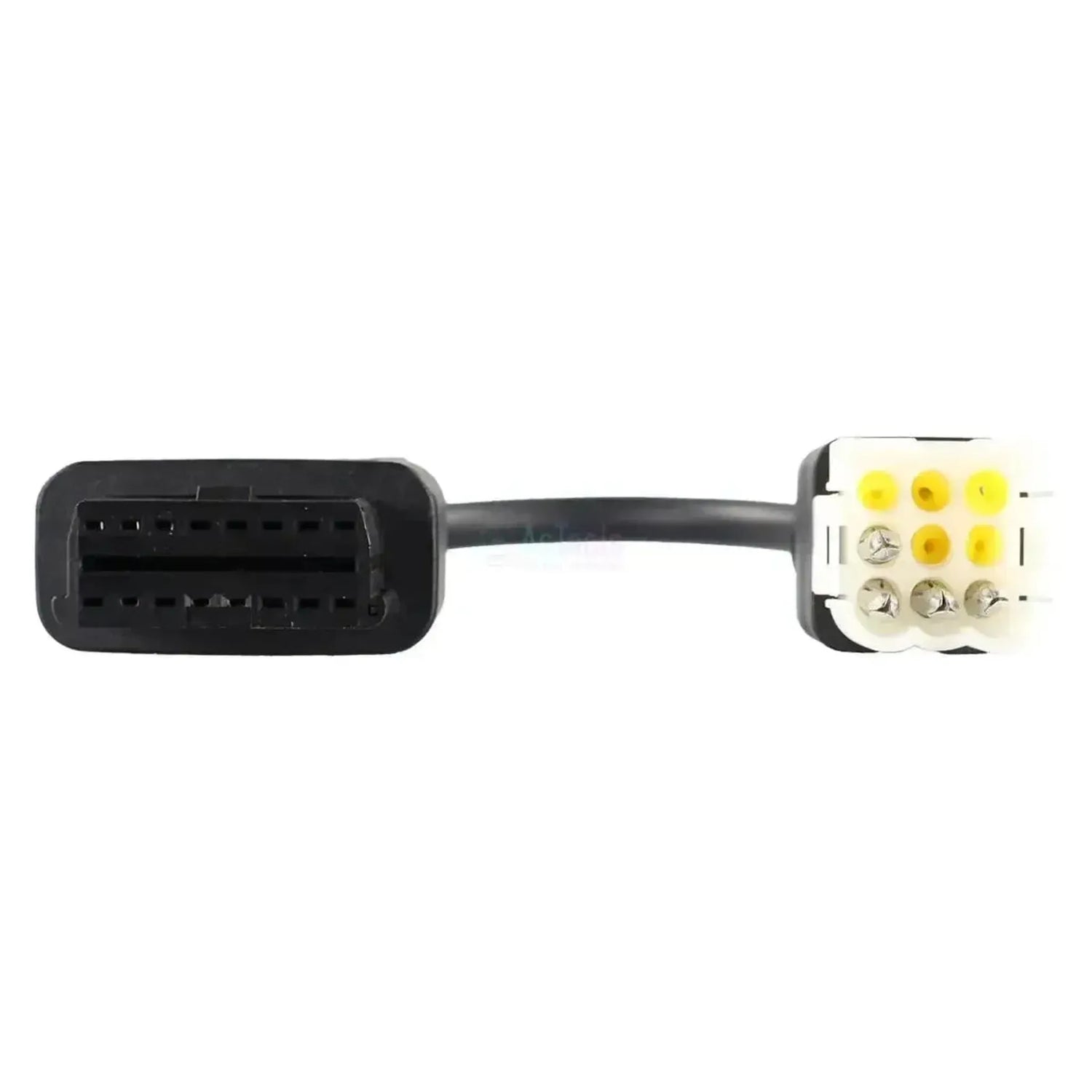

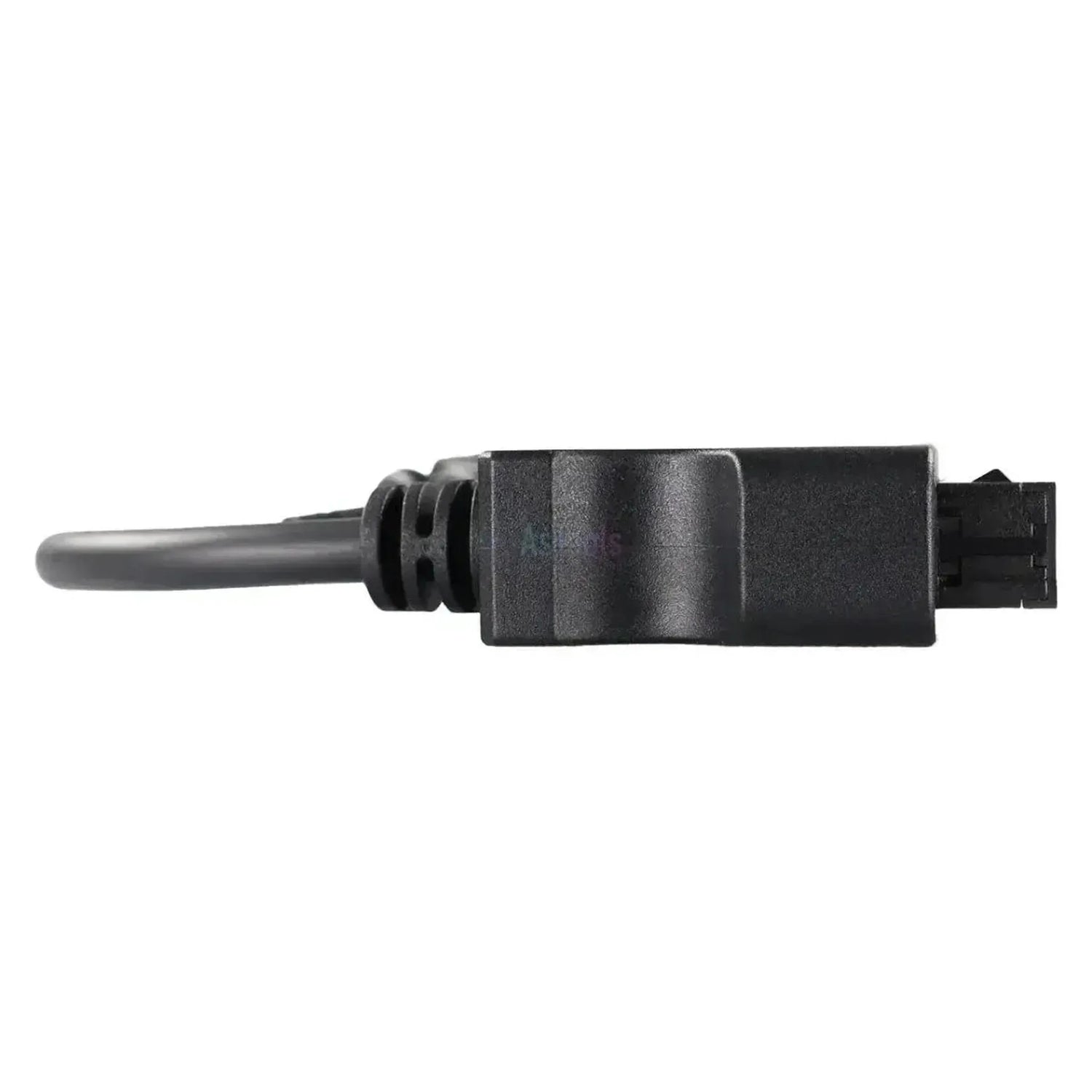

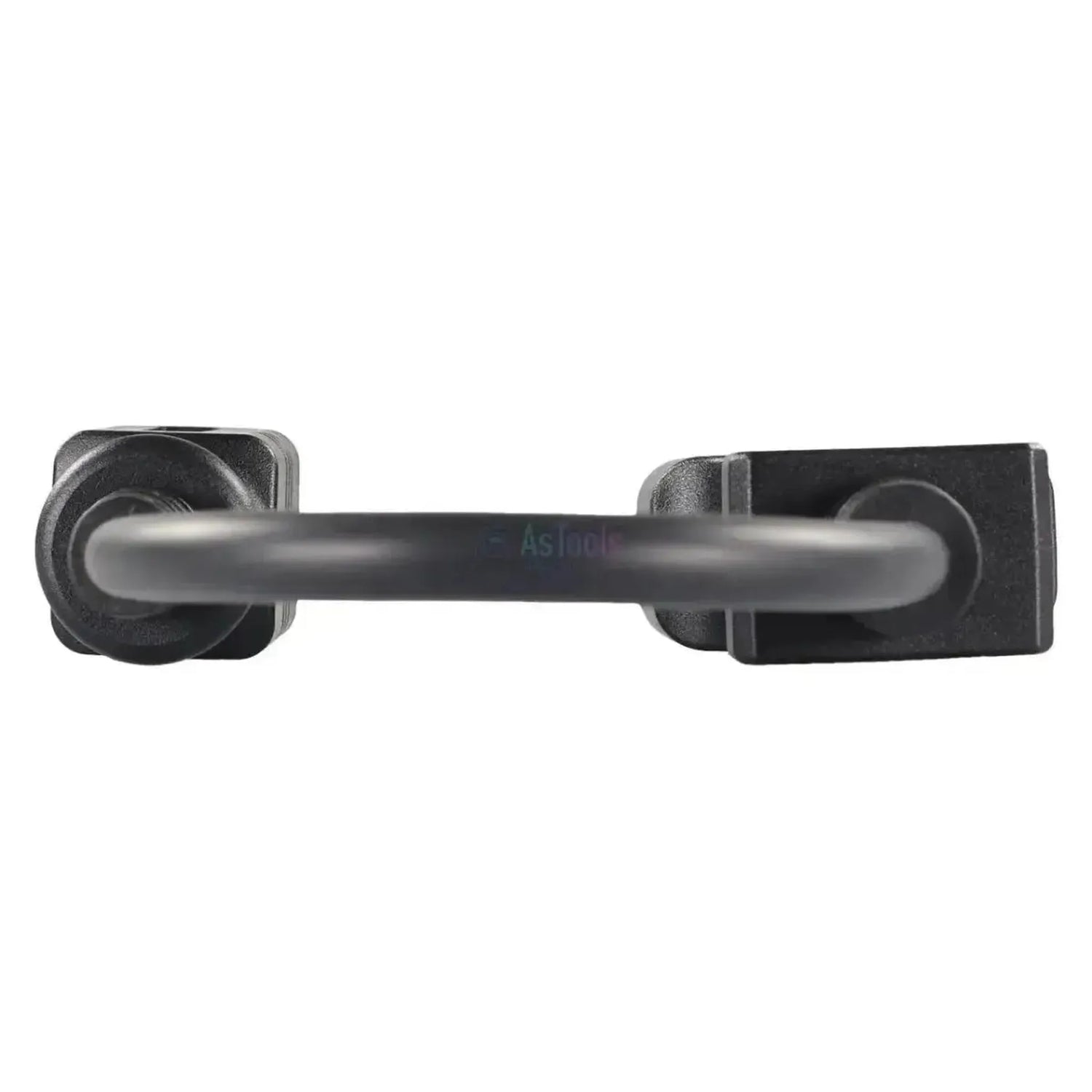

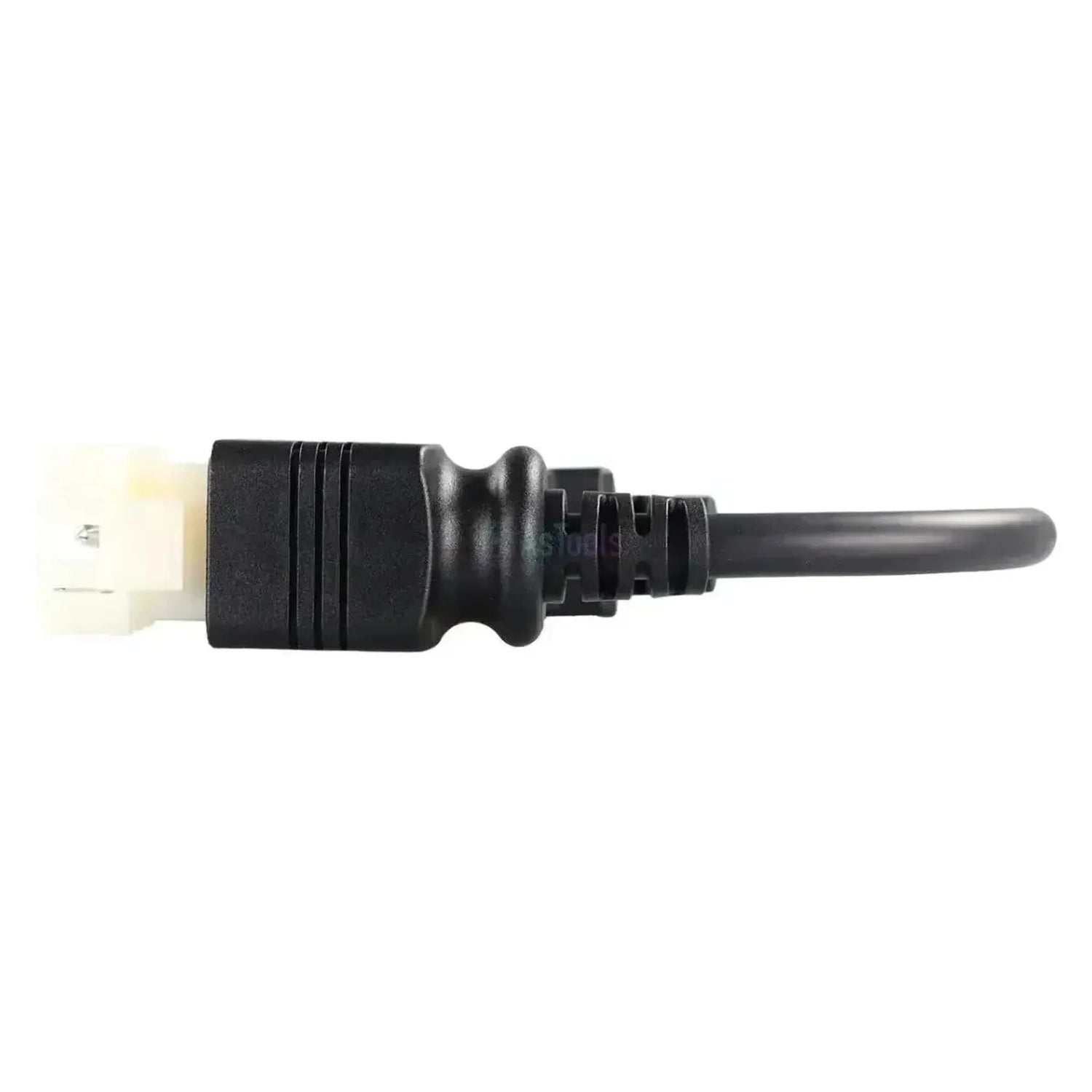

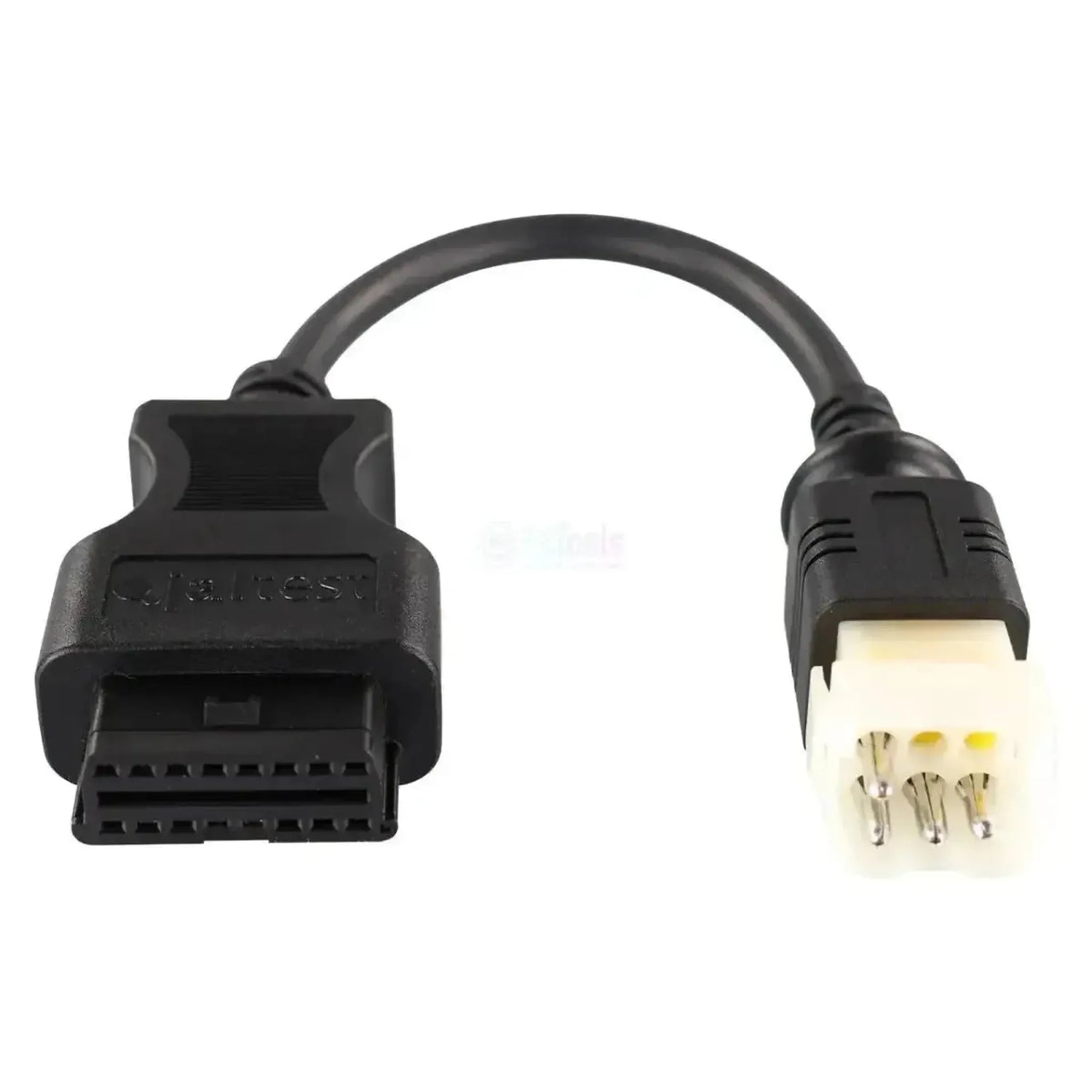

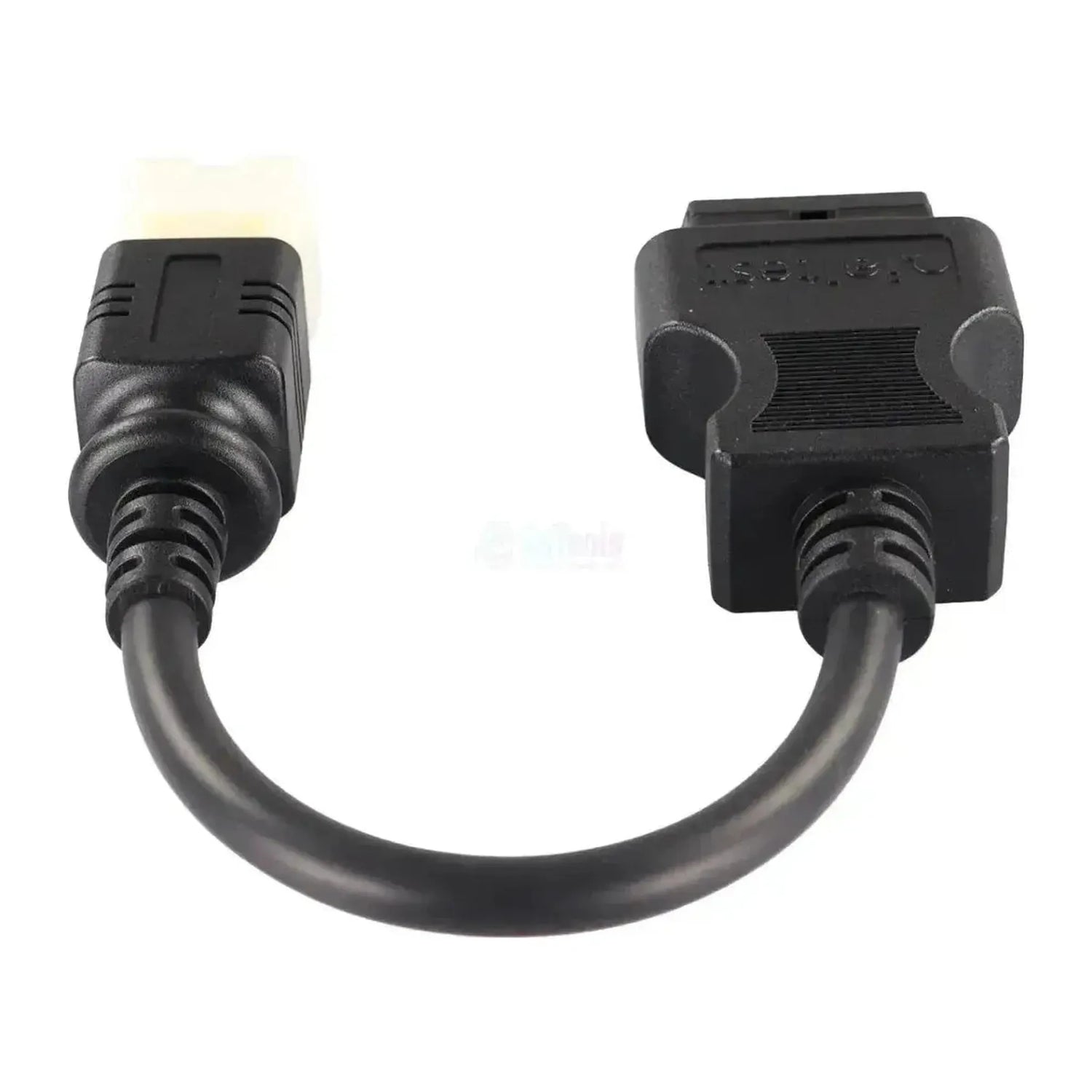

Jaltest JDC302A propojuje 9pólovou ABS přípojku autobusových podvozků Volvo se 16pólovým OBD2 vstupem vašeho diagnostického kabelu Jaltest. Na straně vozidla je bílý obdélníkový konektor s devíti kontakty ve třech řadách po třech, v černém obalu. Čtyři kontakty mají nožové kontakty, zbylých pět je uzavřeno žlutými slepými zátkami. Na straně rozhraní je černý konektor OBD2 se zalitým označením JDC302A v tělese.

Po připojení kabelu se software Jaltest dostane k elektronice brzd podvozku. Jde o ABS spolu se systémy řízení brzd EBS 2.X, EBS 5, EBS 5 VOLVO/RVI a EBS Gen 2. Protože je přípojka na podvozku, na tom, kdo karoserii zhotovil, nezáleží. Kabel funguje s Jaltest Link V8.1 a V9 a spadá pod Jaltest CV.

VÝHODY

✔Umožňuje Jaltest Link přístup k ABS podvozku autobusu Volvo prostřednictvím přípojky u elektroniky brzd.
✔Ve stejném pokrytí jsou systémy řízení brzd EBS 2.X, EBS 5, EBS 5 VOLVO/RVI a EBS Gen 2.
✔Kabel sleduje podvozek, takže na tom, kdo autobus zhotovil, karosář, nezáleží.
✔Funguje s Jaltest Link V8.1 i s Link V9; kabel je dlouhý 28 až 30 cm.

UPOZORNĚNÍ

✕Pouze pro ABS přípojku. Pro regulaci odpružení ECS je určen téměř shodný JDC301A, s pěti místo čtyř obsazenými kontakty.
✕Ostatní systémy autobusu, jako EDC, VECU, TECU a ECS, přes tuto přípojku nedosáhnete.
✕Autobusy od Euro IV (říjen 2005) mají 16pólovou OBD přípojku; pro ně tento kabel nepotřebujete.
✕Pět z devíti kontaktů je uzavřeno žlutými slepými zátkami; tento kabel tyto kontakty nepřevádí.

Použití a funkce

Kabel je určen pro dílny, které pomocí Jaltest Link čtou elektroniku brzd starších autobusů Volvo. Níže uvedené jednotky pocházejí z pokrytí autobusů Volvo v Jaltestu.

Řídicí jednotky, ke kterým máte přístup

  • ABS: Protiblokovací systém podvozku.
  • EBS 2.X / EBS 5 / EBS 5.X: Řízení brzd.
  • EBS 5 VOLVO/RVI, EBS Gen 2: Regulace brzd.

Co můžete dělat

  • Chybové kódy: Čtení a mazání podle systému.
  • Naměřené hodnoty: Zobrazení v číslech a grafu.
  • Komponenty: Ovládání a testování součástí.
  • Parametry: Zápis nastavení.
  • Kalibrace: Tam, kde Jaltest nabízí postup.

Jak jej používat

  1. Vyhledejte přípojku: Najděte 9pólový ABS konektor na podvozku.
  2. Připojení: Zasuňte JDC302A do přípojky.
  3. Propojení s Linkem: Připojte stranu OBD2 k Jaltest Link.
  4. Zapnutí zapalování: Zapněte zapalování, aniž byste nastartovali motor.
  5. Čtení: Vyberte Volvo Bus, řadu a brzdový systém.

Kompatibilní vozidla a použití

Rozhodující je konektor, ne model. Kabel se hodí pro podvozky autobusů Volvo s 9pólovou ABS přípojkou. Níže jsou řady v pokrytí Jaltest CV; která přípojka je na vašem podvozku, zkontrolujte na místě.

Volvo Bus:

  • B10M: Roky výroby 1978 až 2003.
  • B10B: Roky výroby 1992 až 2001.
  • B7R: Roky výroby 1997 až 2005.
  • B12B: Roky výroby 1997 až 2005.
  • B12M: Roky výroby 1999 až 2005.
  • B7L: Roky výroby 2000 až 2005.
💡
Dobré vědět: 9-pinový konektor ABS se nachází na podvozku autobusu, u elektroniky brzd. Poznáte ho podle bílého konektoru se třemi řadami po třech pozicích, z nichž čtyři jsou obsazeny; kabel JDC301A jich má pět. Před objednáním se na podvozku podívejte, jaký konektor je namontován.

Obsah balení

  • 1x Jaltest (JDC302A) | Volvo (ABS) 9-pinový OBD - 16-pinový OBD2 Redukční kabel | Autobus

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka
Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu
Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest
  • CV užitková vozidla

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní
16-pins OBD2
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla
9pinový OBD
Délka kabelu. Delší kabel poskytuje více prostoru při práci.Délka kabelu
28 až 30 cm

Diagnostické funkce

Zda lze zobrazit aktuální hodnoty senzorů za chodu vozidla. Užitečné při hledání poruchy.Živé měřené hodnoty
Zda lze komponenty uvést do provozu přímo z přístroje. Zjistíte tak, zda je chyba v komponentě nebo v kabeláži.Ovládání komponent
Zda lze upravit nastavení řídicí jednotky. Nutné po výměně nebo při změně chování systému.Nastavení parametrů

Použití

Referenční číslo
JDC302A
Řídicí jednotky
ABS a EBS 2.X, EBS 5, EBS 5 VOLVO/RVI a EBS Gen 2
Potřebné k použití
Jaltest Link V8.1 nebo V9 a diagnostický software Jaltest

Další parametry

Použití
Podvozky autobusů Volvo, konektor ABS (elektronika brzd)
