Jaltest | SKU: JDC564.9

Jaltest (JDC564.9) | Zapi 8-pinový OBD – 26-pinový DB26 redukční kabel | Zvedací a manipulační zařízení

Name: Jaltest (JDC564.9) | Zapi 8-pinový OBD – 26-pinový DB26 redukční kabel | Zvedací a manipulační zařízení
Brand: Jaltest
SKU: JDC564.9
Price: 244.95 EUR
Availability: InStock

€244,95 včetně DPH

€202,44 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

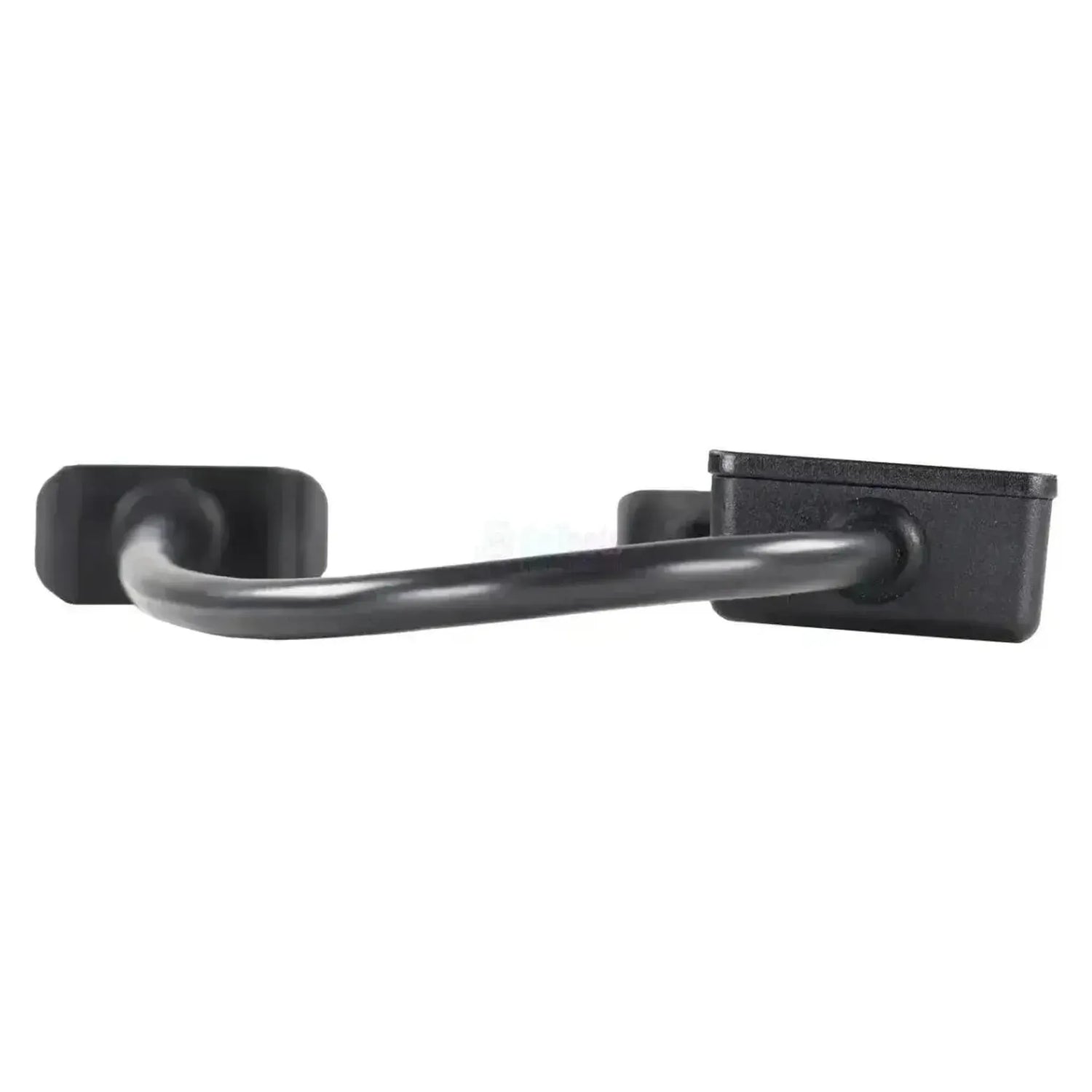

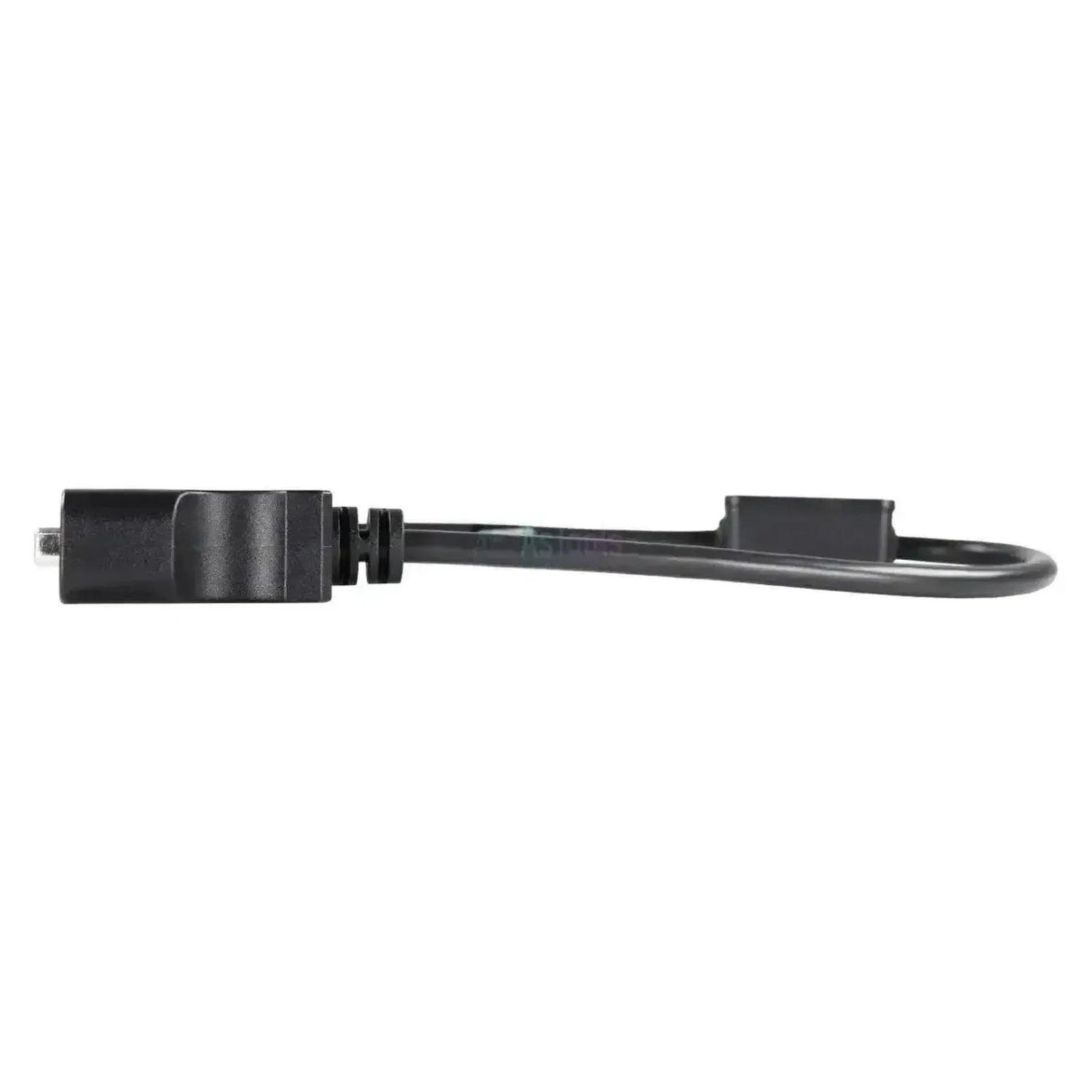

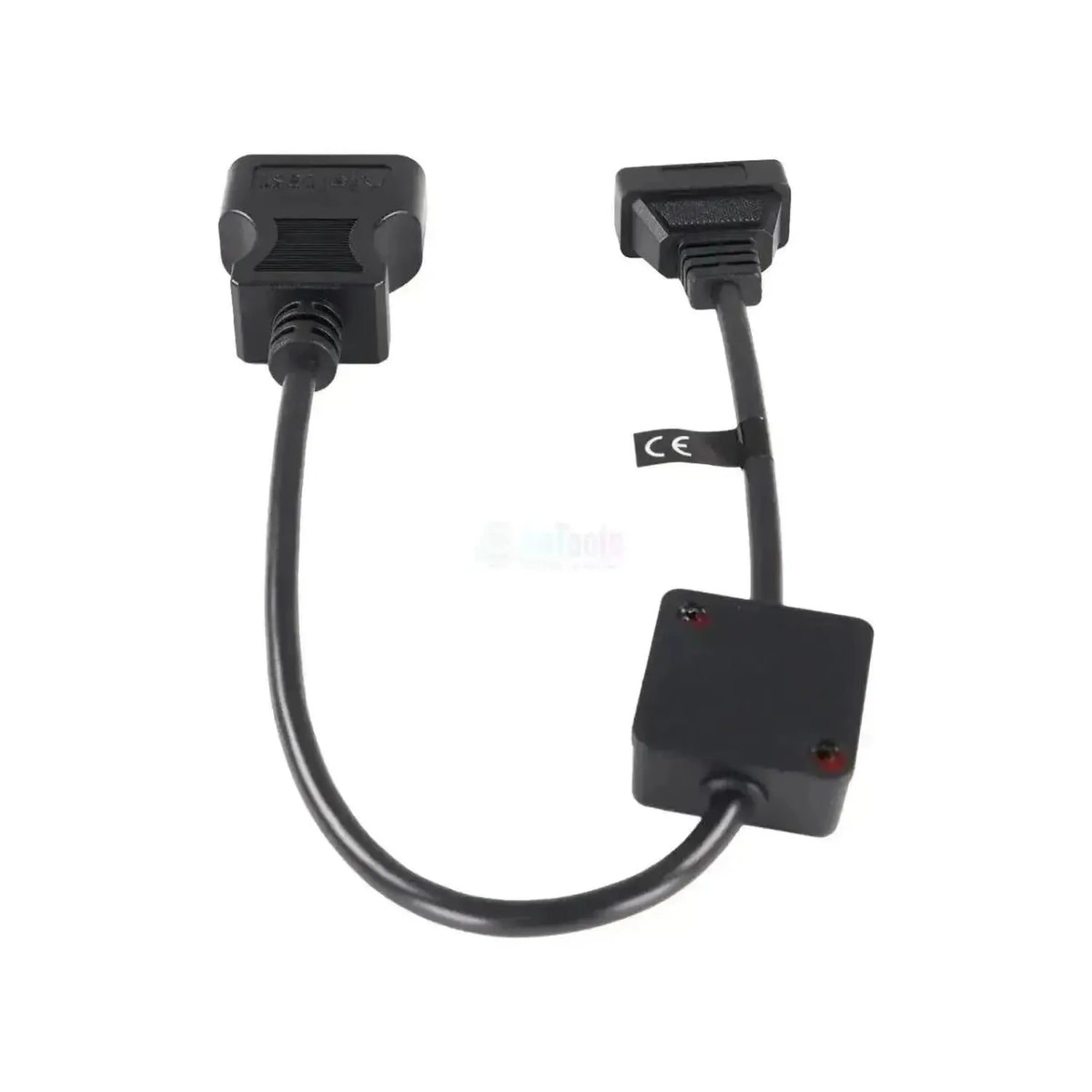

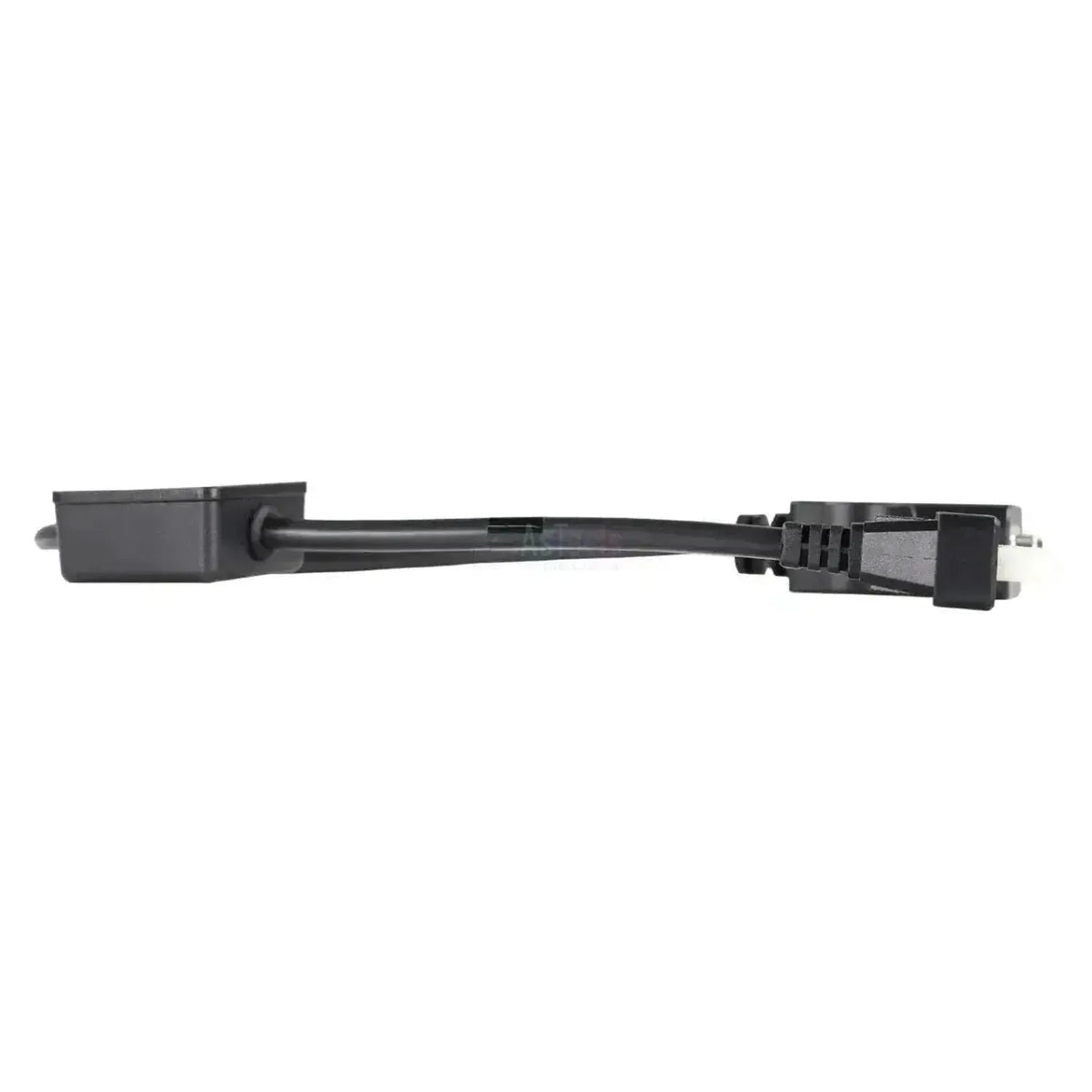

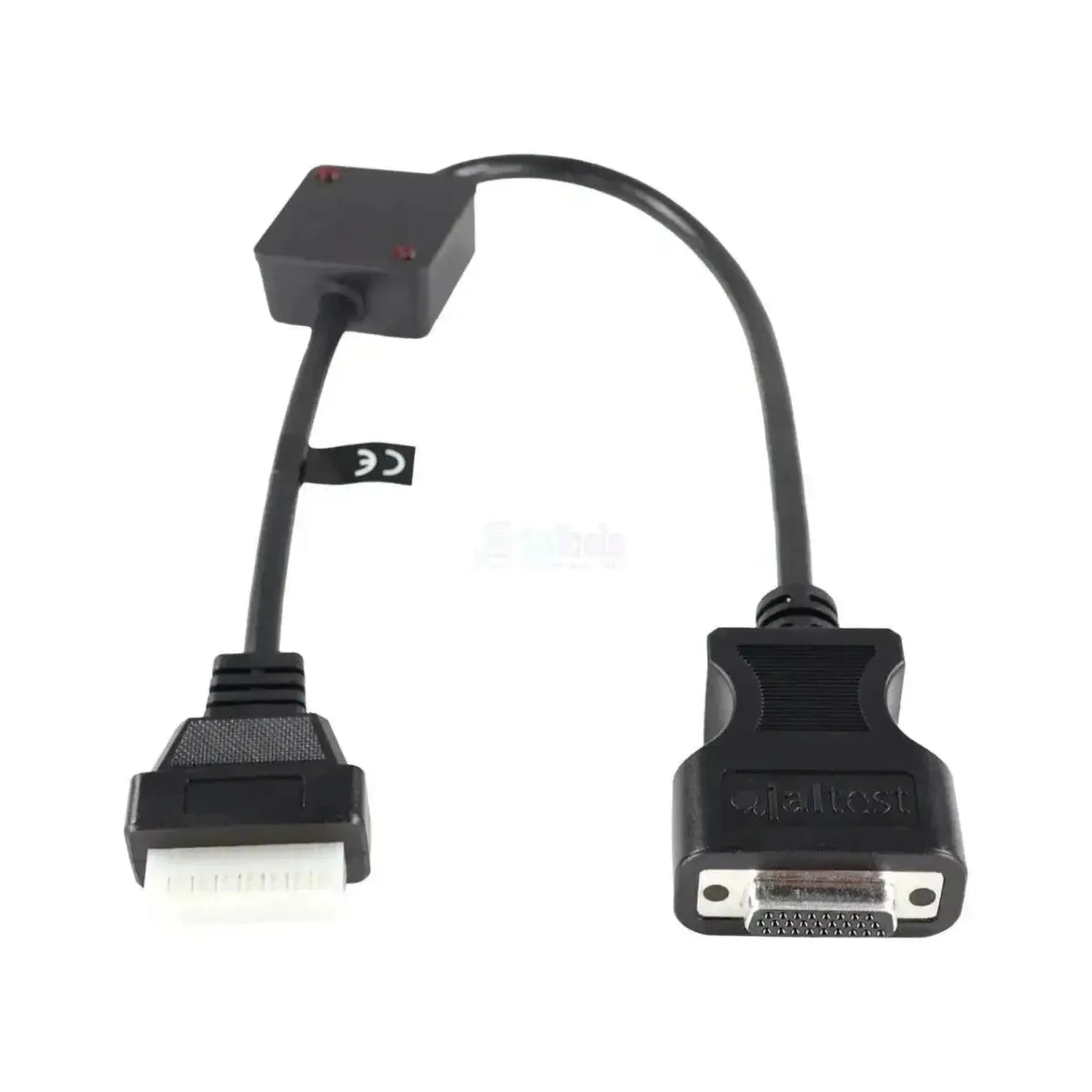

De Jaltest JDC564.9 is de diagnosekabel voor de 8-pins aansluiting van de Zapi-vermogensmodules in elektrisch aangedreven heftrucks en magazijntrucks. Aan de machinezijde zit een vlakke rechthoekige stekker met een witte pinhouder en acht penposities op één rij. Aan de interfacezijde eindigt de kabel op een 26-pins DB26, die rechtstreeks op de hoofdkabel van de interface past. De kabel meet 51 cm.

U kiest deze kabel op de regelaar in de machine, niet op het merk van de heftruck: Zapi maakt tractieregelaars die aan uiteenlopende machinebouwers worden geleverd. Met de kabel aangesloten leest de Jaltest-software de vermogensmodules TPM, TPMM en TPMS uit, deels over CAN en deels over RS232. Op alle uitvoeringen staan foutcodes, meetwaarden en parameters; bij de RS232-uitvoering komt daar live datamonitoring bij. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Sluit met de 26-pins DB26 rechtstreeks op de hoofdkabel van de interface aan; er hoeft geen 16-pins diagnosekabel tussen.

✔Werkt op elk machinemerk: Bepalend is de Zapi-regelaar, niet de bouwer van de heftruck of het magazijnvoertuig.

✔Bij alle Zapi-vermogensmodules in de dekking staan naast foutcodes ook meetwaarden en parameters.

✔Bij de RS232-uitvoering (Zapi TPM) biedt Jaltest daarnaast live datamonitoring.

AANDACHTSPUNTEN

✕Componenten aansturen, kalibratie en onderhoud resetten staan bij de Zapi-vermogensmodules niet in de dekking.

✕Live datamonitoring staat alleen bij Zapi TPM (RS232) in de dekking, niet bij de CAN-uitvoeringen.

✕Alleen voor de 8-pins Zapi-aansluiting met de witte pinhouder; regelaars van andere fabrikanten dragen een eigen stekker.

✕Deze uitvoering is opgegeven voor de Jaltest Link V9, waar de DB26-stekker bij hoort.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die elektrisch intern-transportmaterieel met een Zapi-vermogensmodule onderhouden. Welke uitvoering aanwezig is, verschilt per regelaar en per communicatieprotocol.

Regeleenheden die u kunt benaderen

Zapi TPM (RS232): Seriële uitvoering, meeste functies.
Zapi TPM (CAN): Zelfde module met CAN.
Zapi TPMM (CAN): TPMM-uitvoering.
Zapi TPMS (CAN): TPMS-uitvoering.

Wat u kunt doen

Foutcodes: Lezen en wissen na reparatie.
Meetwaarden: Sensoren en ingangen bekijken.
Parameters: Configuratie lezen en aanpassen.
Live data: Alleen bij Zapi TPM (RS232).

Zo gebruikt u hem

Regelaar zoeken: Zoek de Zapi-regelaar in het elektrisch compartiment van de machine.

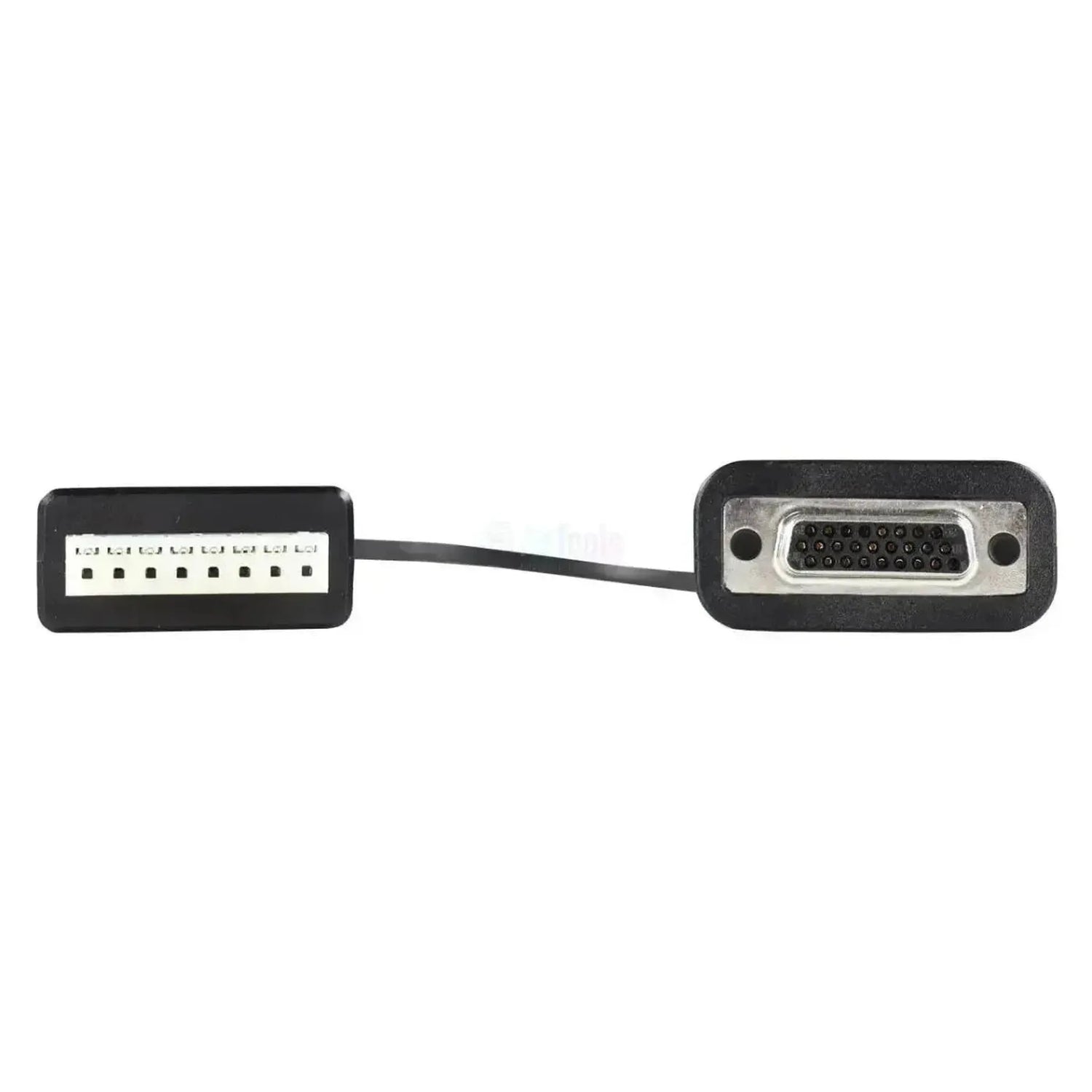

Stekker controleren: Kijk naar de witte pinhouder met acht penposities op één rij.
Aansluiten: Steek de JDC564.9 in de aansluiting op de regelaar.
Link koppelen: Sluit de DB26-kant aan op de hoofdkabel van de Jaltest Link V9.
Uitlezen: Zet de machine aan en kies in Jaltest MHE de Zapi-module.

Compatibele voertuigen en toepassingen

Bepalend is de regelaar, niet het machinemerk. De kabel hoort bij de Zapi-vermogensmodules met de 8-pins aansluiting in elektrisch aangedreven intern-transportmaterieel. Het typeplaatje van de heftruck zegt er niets over.

Zapi:

Toepassing: Elektrische heftrucks, magazijntrucks en orderverzamelaars met een Zapi-vermogensmodule.
Machinemerk: Niet bepalend; Zapi levert aan uiteenlopende machinebouwers.
Uitvoeringen in de dekking: TPM (RS232 en CAN), TPMM (CAN) en TPMS (CAN).

💡

Goed om te weten: De 8-pins aansluiting hoort bij de Zapi-regelaar en zit doorgaans in het elektrisch compartiment, niet op een vaste plaats in de cabine. U herkent hem aan de witte pinhouder in de zwarte behuizing. Controleer dat aan de machine zelf voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC564.9) | Zapi 8-pins OBD - 26-pins DB26 Verloopkabel | Hef- en hijswerktuigen

Technické specifikace

Obecné

Výrobce kabelu. Kabely Jaltest fungují s diagnostickými přístroji Jaltest.Značka: Jaltest (Cojali)
O jaký kabel se jedná. Diagnostický kabel se připojuje k diagnostické zásuvce, měřicí kabel měří samostatnou komponentu.Typ kabelu: Redukční kabel
K jakému softwarovému balíku Jaltest kabel patří. Pro použití kabelu potřebujete licenci k tomuto modulu.Softwarový modul Jaltest: MHE vnitřní doprava
Pro jaké druhy vozidel nebo strojů je kabel určen. Rychle tak zjistíte, zda vyhovuje vašemu provozu.Druhy vozidel: Zdvihací zařízení

Přípojky

Pro kterou verzi diagnostického rozhraní Jaltest Link je kabel vhodný. Ne každý kabel funguje s každou verzí.Vhodný Jaltest Link: Jaltest Link V9
Konektor na straně diagnostického přístroje. Musí odpovídat Vašemu rozhraní nebo diagnostickému kabelu.Přípojka na straně rozhraní: 26pinový DB26
Konektor na straně vozidla, motoru nebo stroje. Musí odpovídat diagnostické zásuvce nebo komponentě.Přípojka na straně vozidla: 8pinový OBD

Diagnostické funkce

Zda lze chybové kódy nejen číst, ale také mazat. U některých systémů je možné pouze čtení.Mazání chybových kódů: Ano
Zda lze upravit nastavení řídicí jednotky. Nutné po výměně nebo při změně chování systému.Nastavení parametrů: Ano
