Adaptérový kabel KTM 6-pinový OBD – 16-pinový OBD2 | Motocykl

Name: Adaptérový kabel KTM 6-pinový OBD – 16-pinový OBD2 | Motocykl
Brand: AsTools
SKU: A0149
Price: 9.95 EUR
Availability: InStock
Rating: 5 (4 reviews)

4 recenzí

€9,95 včetně DPH

€8,22 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

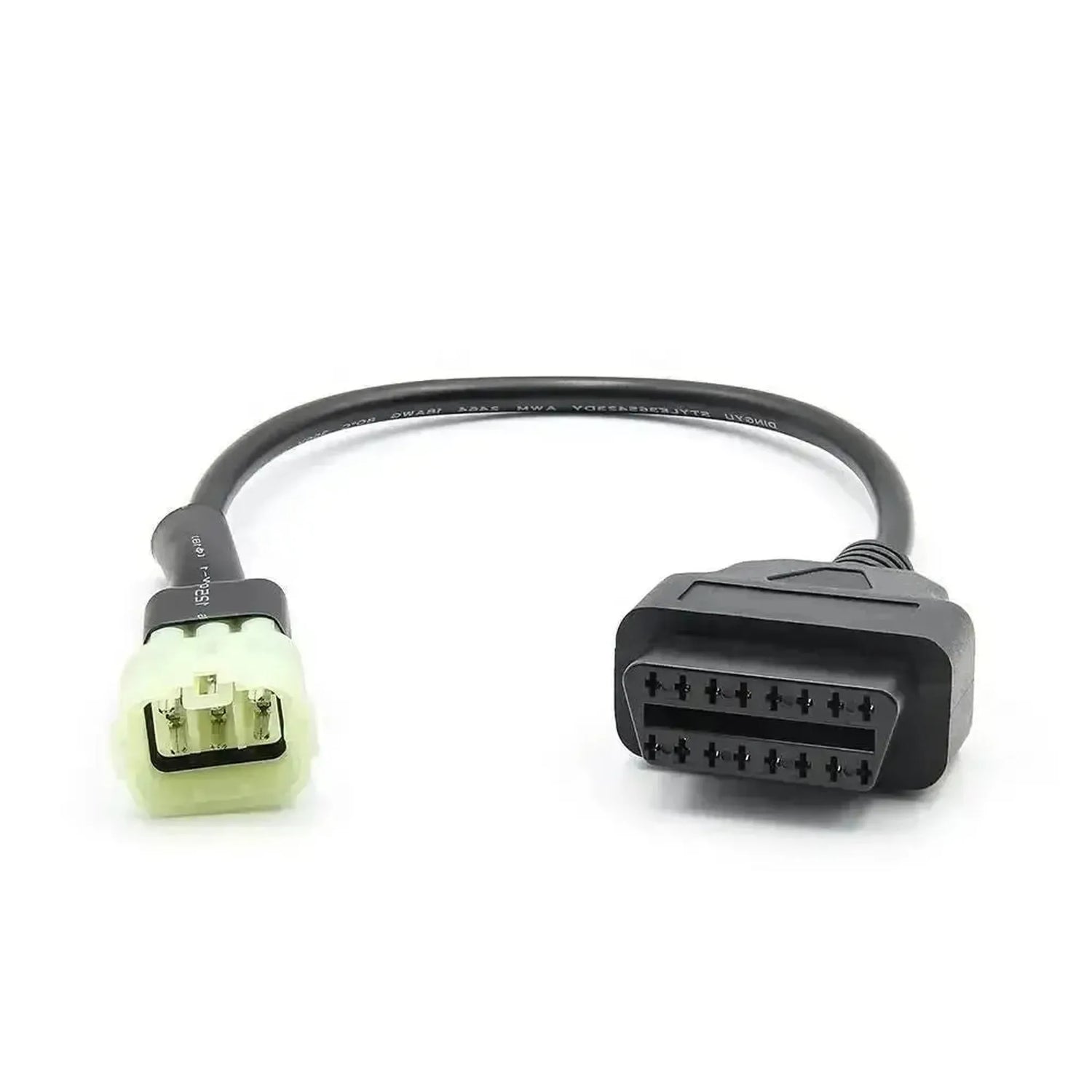

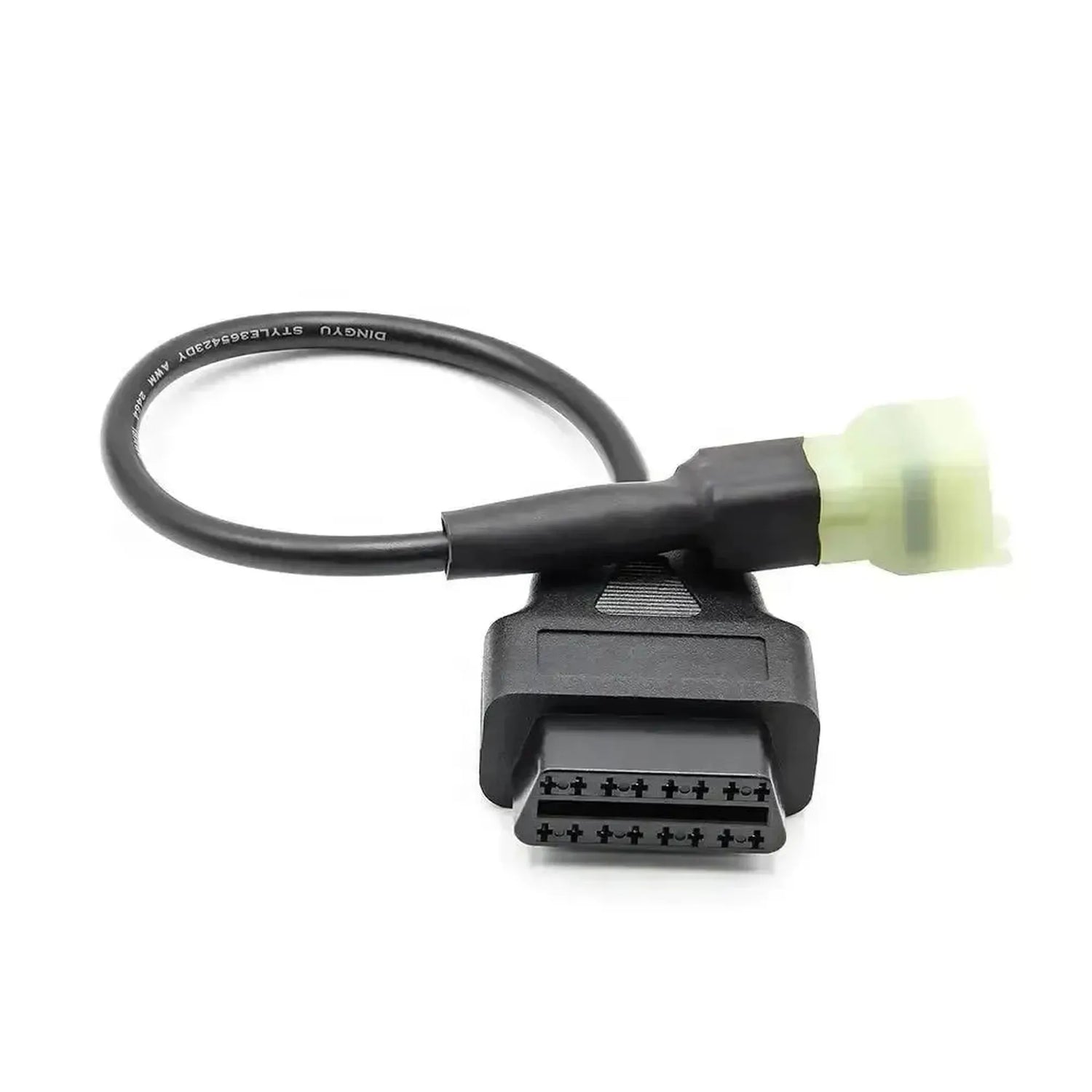

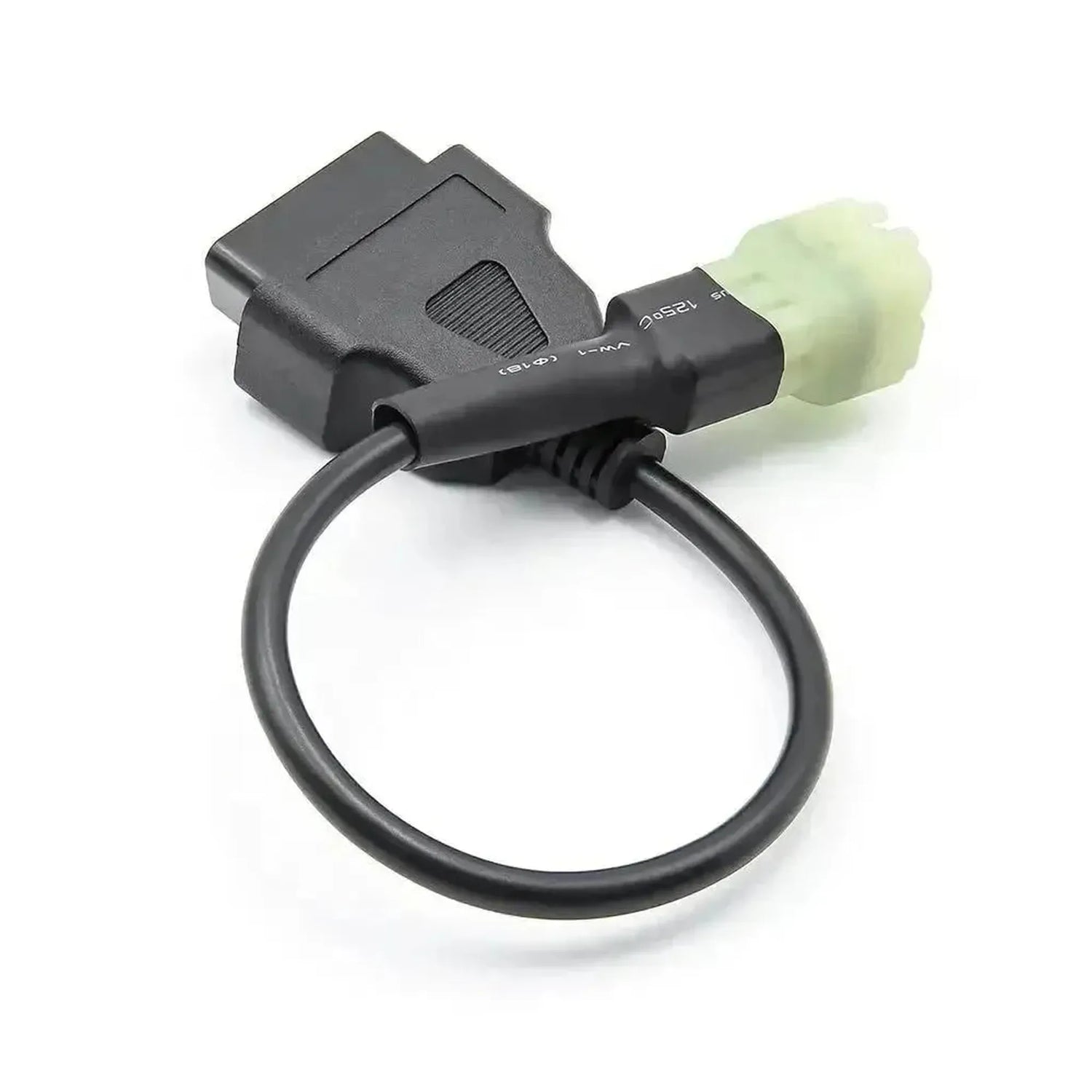

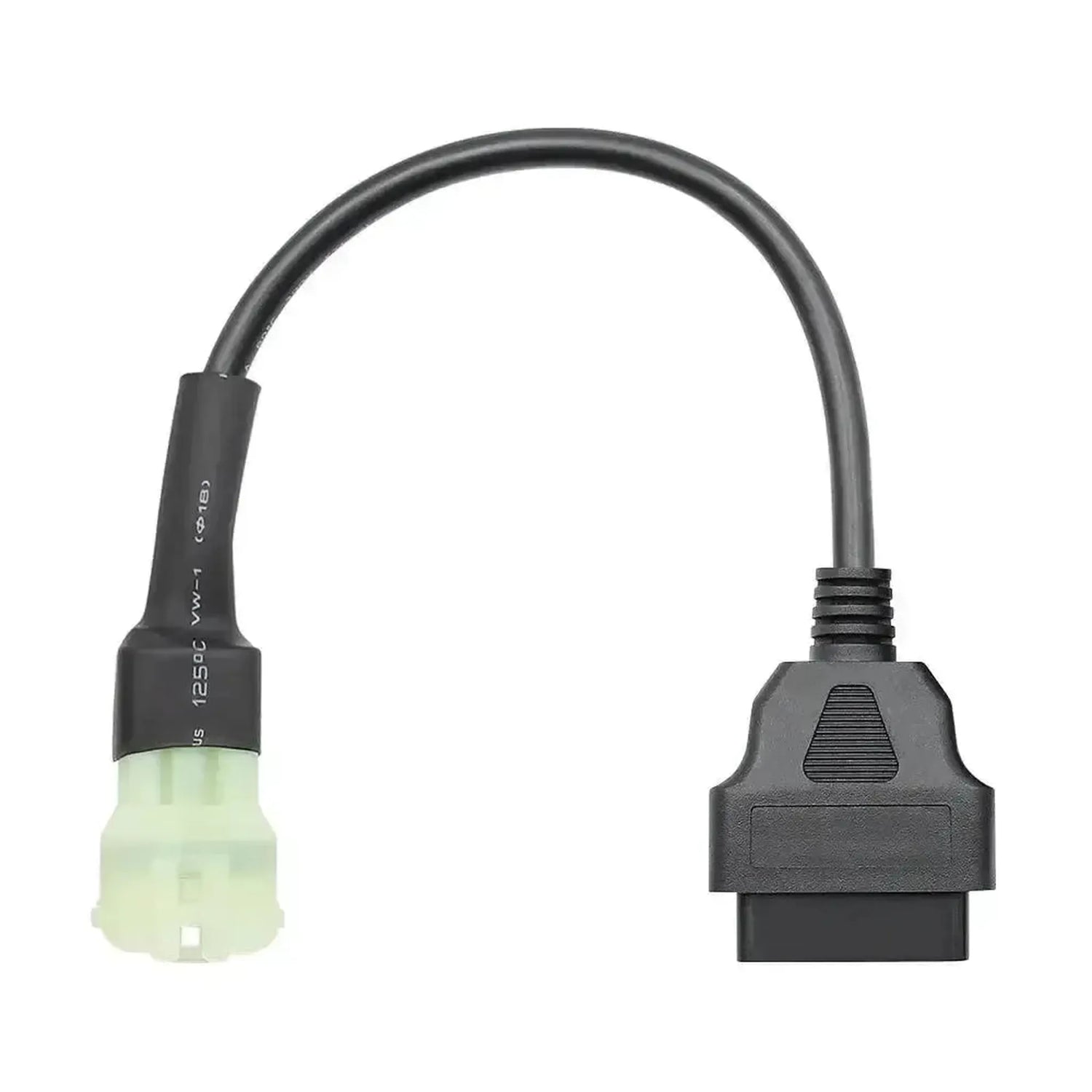

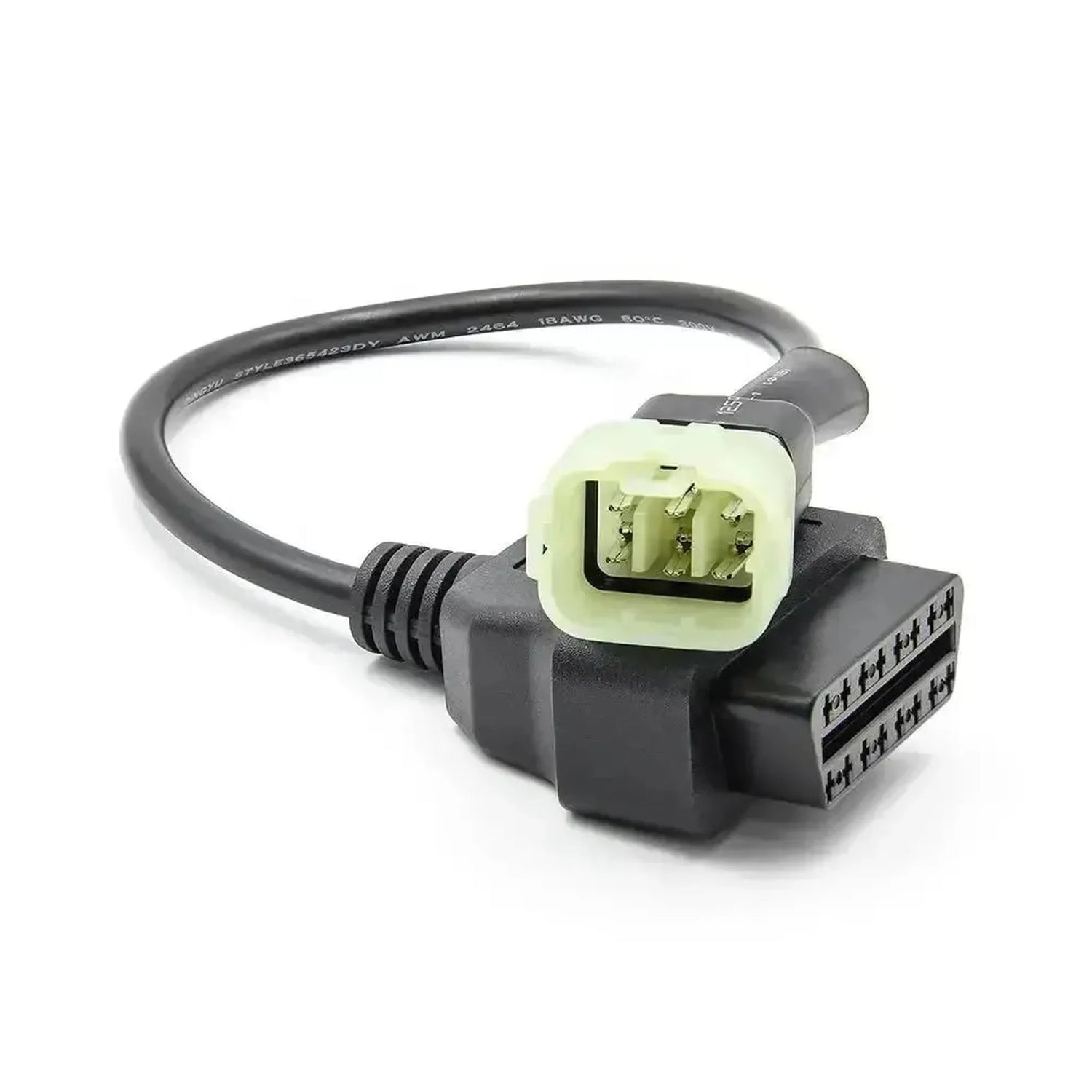

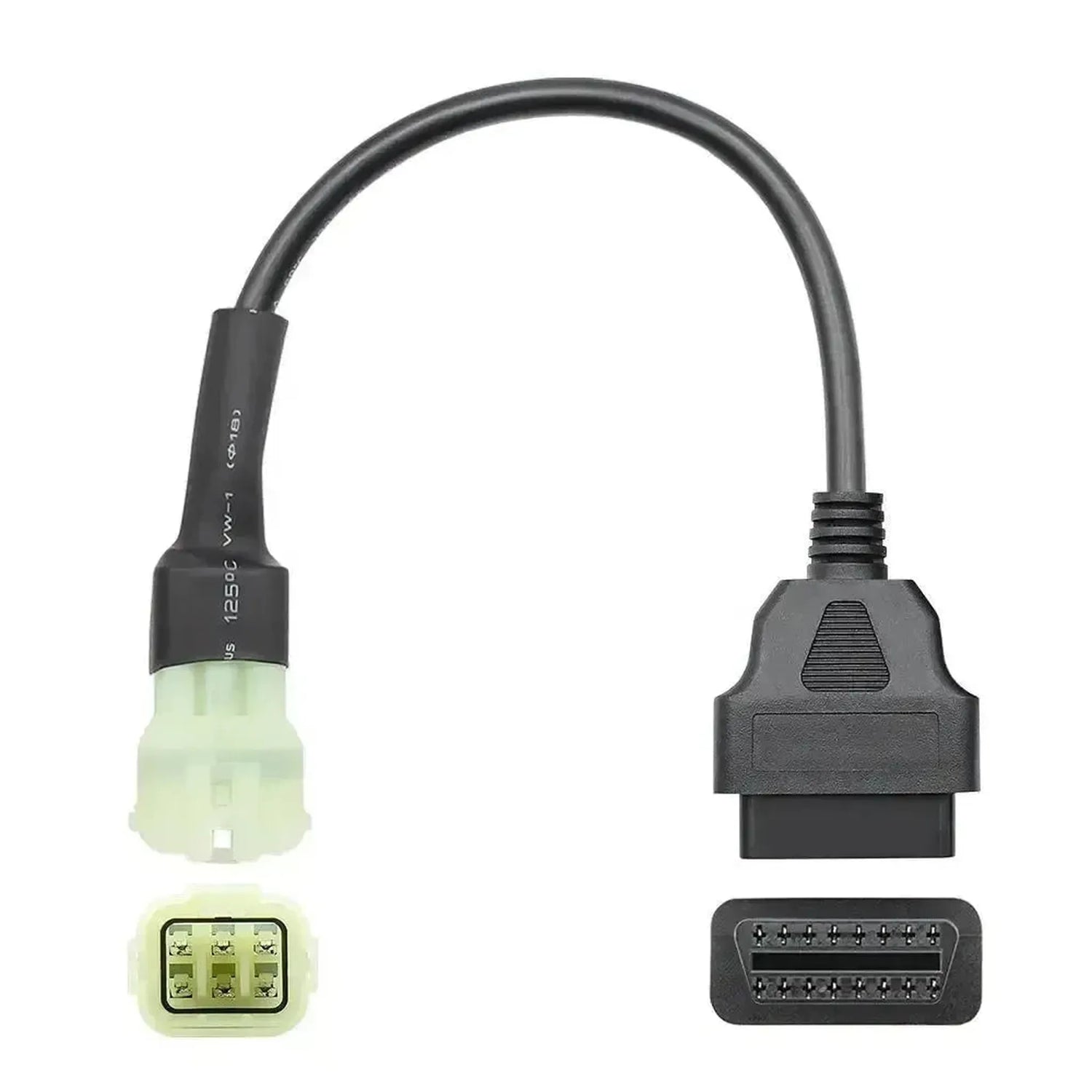

Deze verloopkabel verbindt de 6-pins diagnoseaansluiting van KTM-motorfietsen met een uitleesapparaat met een 16-pins OBD2-stekker. De aansluiting zit bij de meeste modellen onder het zadel, vaak onder het duozadel.

Zonder deze kabel past uw OBD2-uitleesapparaat niet op de motorfiets. Met de kabel leest u foutcodes en live data uit het motormanagement, en met geschikte software kunt u ook de ECU benaderen. De kabel ondersteunt K-Line en CAN-bus en zet de aansluiting alleen fysiek om. Het uitleesapparaat moet zelf de KTM-diagnose beheersen.

PLUSPUNTEN

✔Maakt de 6-pins KTM-aansluiting bereikbaar voor uw bestaande OBD2-uitleesapparaat of interface.

✔Geschikt voor modellen van de 690 Duke tot de 1290 Super Duke R en de Adventure-reeks.

✔De aansluiting geeft zowel K-Line als CAN-bus door, afhankelijk van het model.

✔De kabel werkt passief: Hij heeft geen software of eigen elektronica nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de KTM-diagnose via deze 6-pins aansluiting ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer voor personenauto's werkt niet via deze kabel.

✕Euro 5-modellen van KTM hebben een andere 6-pins aansluiting en vragen een eigen kabel.

✕Welke systemen u bereikt, verschilt per model, bouwjaar en uitleesapparaat.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en motorrijders die een KTM met de 6-pins aansluiting uitlezen.

Regeleenheden die u kunt benaderen

Motormanagement: Injectie, ontsteking en gasklep.
ABS: Op modellen met ABS.
Overige modules: Afhankelijk van model.

Wat u kunt doen

Foutcodes: Lezen en wissen per systeem.
Live data: Actuele sensorwaarden bekijken.
Voertuiginfo: Software- en ECU-gegevens opvragen.
Servicereset: Waar het uitleesapparaat dat biedt.

Zo gebruikt u hem

Aansluiting zoeken: Verwijder het zadel en zoek de 6-pins stekker.
Kapje eraf: Haal het beschermkapje van de aansluiting.
Aansluiten: Steek de 6-pins stekker van de kabel erin.
Uitleesapparaat koppelen: Sluit de 16-pins stekker aan.
Uitlezen: Zet het contact aan en kies KTM en het model.

Compatibele voertuigen en toepassingen

Bepalend is de 6-pins KTM-diagnoseaansluiting van vóór Euro 5. De kabel is geschikt voor onder meer de volgende modellen:

KTM:

1190 Adventure: Vanaf modeljaar 2013.
1050 Adventure: Vanaf modeljaar 2015.
1090 Adventure: Vanaf modeljaar 2017.
1290 Super Duke R: 2014 tot 2020.
1290 Super Duke GT: 2016 tot 2021.
690 Duke en 690 Duke R: Vanaf modeljaar 2016.
690 Enduro R en 690 SMC R: 2019 tot 2021.

💡

Goed om te weten: De 6-pins aansluiting zit meestal onder het duozadel, vaak onder een beschermkapje. Kijk bij twijfel eerst onder het zadel: Euro 5-modellen hebben een andere stekker.

Verpakkingsinhoud

1x KTM 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: AsTools
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel

Připojení

Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 16-pins OBD2 (J1962)
Přes které datové linky kabel přenáší signály. Vozidlo a tester musí používat stejný způsob komunikace.Komunikace: K-line
CAN-bus
