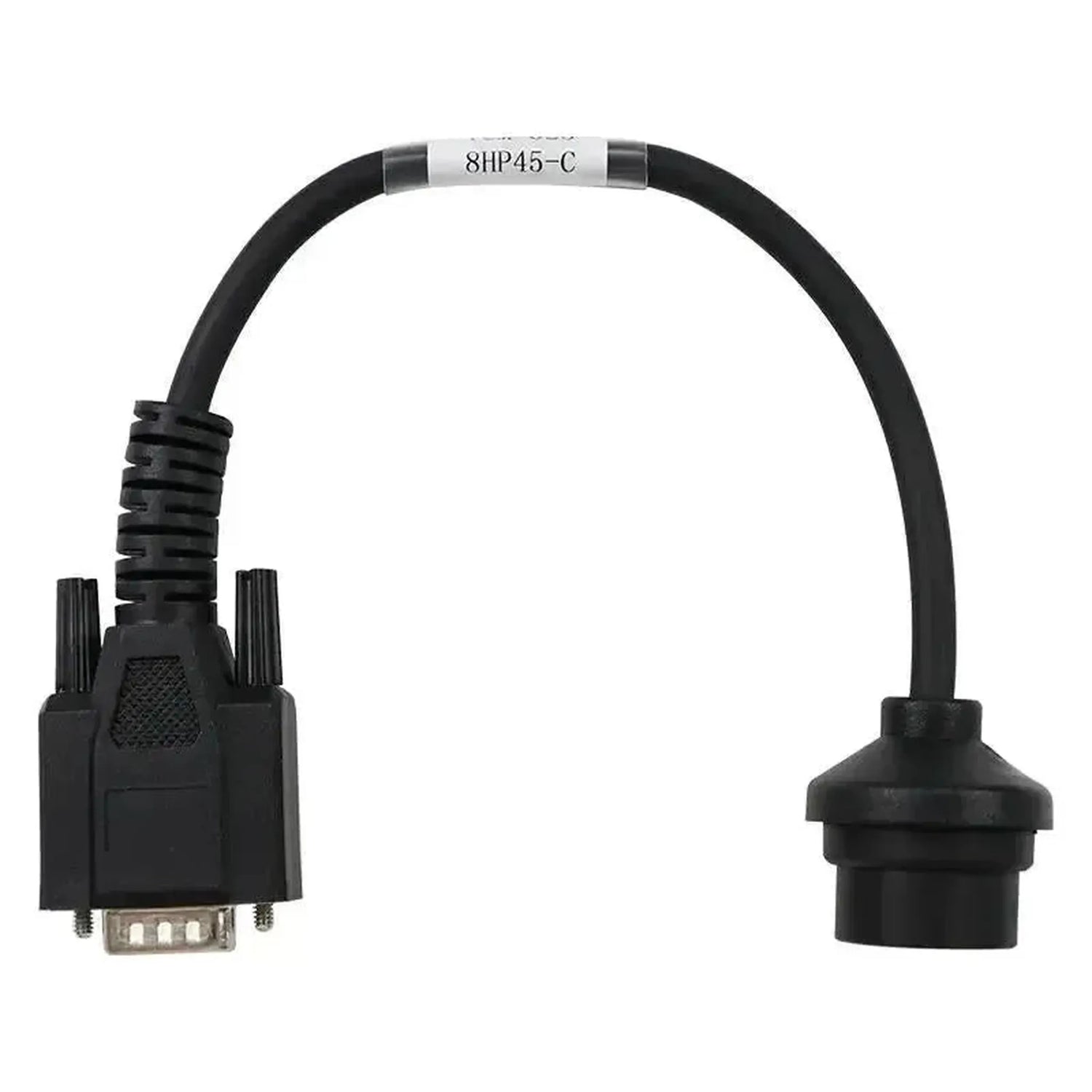

Tento kabel OBDSTAR propojuje 16pinový konektor řídicí jednotky převodovky (TCM) ZF 8HP Gen3 s procesorem TC275 s 15pinovou stranou DB15 vašeho zařízení OBDSTAR. U 8HP je TCM umístěna uvnitř převodovky; konektor se nachází na skříni převodovky.

Pomocí kabelu se dostanete k TCM přímo v autě nebo na pracovním stole. Umožní vám to klonovat TCM do náhradní jednotky a číst a zapisovat MAP. Kabel funguje s OBDSTAR DC706 a X300 Classic G3. Přístroj musí tuto verzi TCM podporovat sám; kabel zajišťuje pouze spojení.

VÝHODY

✔Přizpůsobeno pro 8HP45 Gen3 s procesorem TC275.

✔Pracujete přímo s TCM, i když připojení přes port OBD nefunguje.

✔Vhodné pro práci na pracovním stole s demontovanou jednotkou.

✔Konektor přímo dosedne na TCM, bez volných drátků nebo pájení.

UPOZORNĚNÍ

✕Vaše zařízení musí podporovat funkci specifickou pro značku pro tuto řídicí jednotku. Jednoduchá čtečka EOBD s tímto kabelem nefunguje.

✕Pro diagnostická zařízení jiné značky je potřeba OBDSTAR Converter V2. S zařízením OBDSTAR použijete kabel bez konvertoru.

✕Pouze pro TCM s procesorem TC275. Pro provedení TC277 je určen model TCM-024.

✕Na pracovním stole potřebuje TCM samostatné napájení.

Použití a funkce

Kabel je určen pro autodílny a specialisty na ECU, kteří klonují nebo přeprogramovávají řídicí jednotky ZF 8HP Gen3 s TC275.

Řídicí jednotka, ke které se dostanete

TCM ZF 8HP Gen3: s procesorem TC275.
Samostatná TCM: také demontovaná, na pracovním stole.

Co můžete dělat

Klonování: Přenos dat do náhradní TCM.
Čtení MAP: Načtení software jako záloha.
Zápis MAP: Zpětný zápis dat do TCM.
Diagnostika: Čtení a mazání chybových kódů.

Jak jej použít

Uvolnění TCM: Odpojte konektor TCM nebo TCM demontujte.
Připojení: Zasuňte 16pinový konektor rovně do TCM.
Propojení se zařízením: Připojte stranu DB15 k vašemu zařízení OBDSTAR.
Napájení: Zajistěte stabilní napájení TCM.
Výběr funkce: V nabídce zvolte správnou TCM a funkci.

Kompatibilní vozidla a použití

Rozhodující je ZF 8HP Gen3 TCM s procesorem TC275. Níže uvedené modely BMW mají 8HP Gen3; procesor se liší podle TCM, proto jej předem zkontrolujte:

BMW:

Řada 3 (G20): Od roku 2019.
Řada 5 (G30): Od roku 2016.
Řada 7 (G11): Od roku 2015.
Řada 8 (G14/G15/G16): Od roku 2019.
X3 (G01): Od roku 2018.
X5 (G05): 2018 až 2023.
X6 (G06): 2019 až 2023.
X7 (G07): Od roku 2019.
Z4 (G29): Od roku 2019.

💡

Dobré vědět: Dva stejné vozy mohou mít TCM s jiným procesorem. Před objednáním kabelu zkontrolujte, zda jde o TC275.

Obsah balení

1x OBDSTAR (TCM-025) | ZF (8HP45-TC275) 16-pinový konektor TCM – 15-pinový adaptér DB15 | Osobní automobil

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: OBDSTAR
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel
Na jakých vozidlech nebo strojích lze kabel použít. Snadno zjistíte, zda vyhovuje Vaší dílně.Druhy vozidel: Osobní automobil

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: OBDSTAR

Připojení

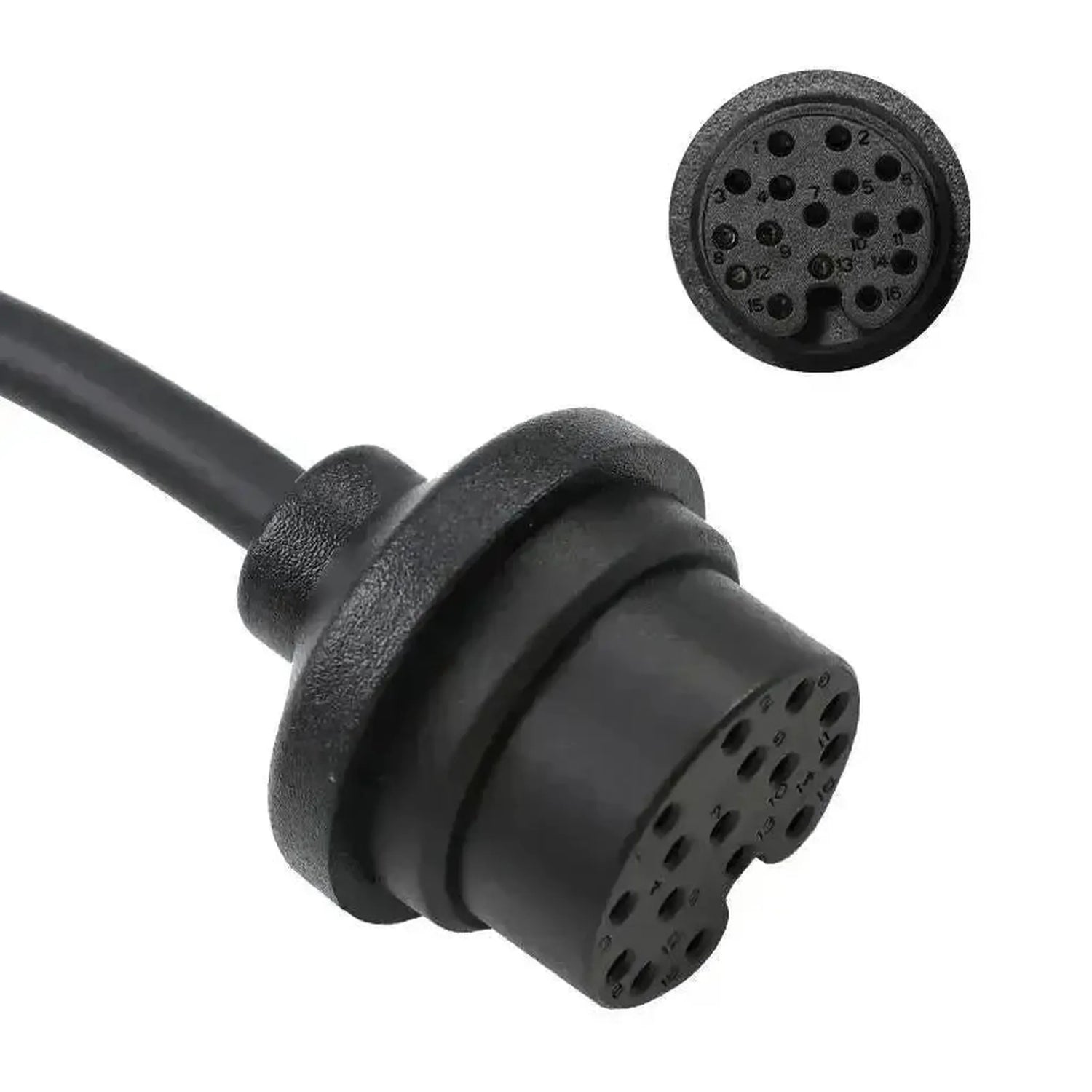

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: 16pinový konektor TCM ZF 8HP45 (TC275)

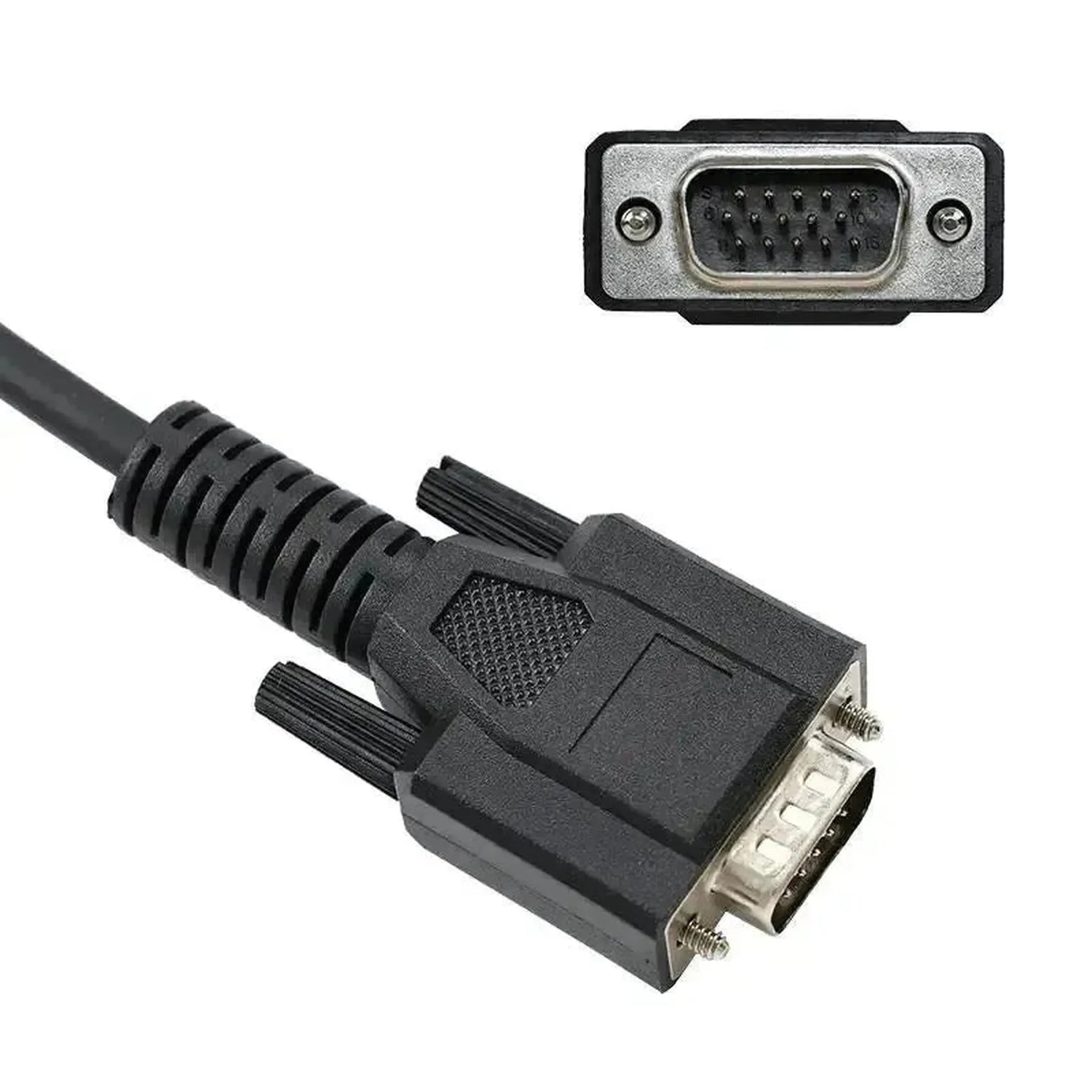

Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 15pinový DB15
