OBDSTAR | SKU: TCM-020

OBDSTAR (TCM-020) | GM (6T70/75/80) 23-kolíkový TCM – 15-kolíkový DB15 adaptérový kabel | Osobní automobil

Name: OBDSTAR (TCM-020) | GM (6T70/75/80) 23-kolíkový TCM – 15-kolíkový DB15 adaptérový kabel | Osobní automobil
Brand: OBDSTAR
SKU: TCM-020
Price: 33.95 EUR
Availability: InStock

€33,95 včetně DPH

€28,06 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

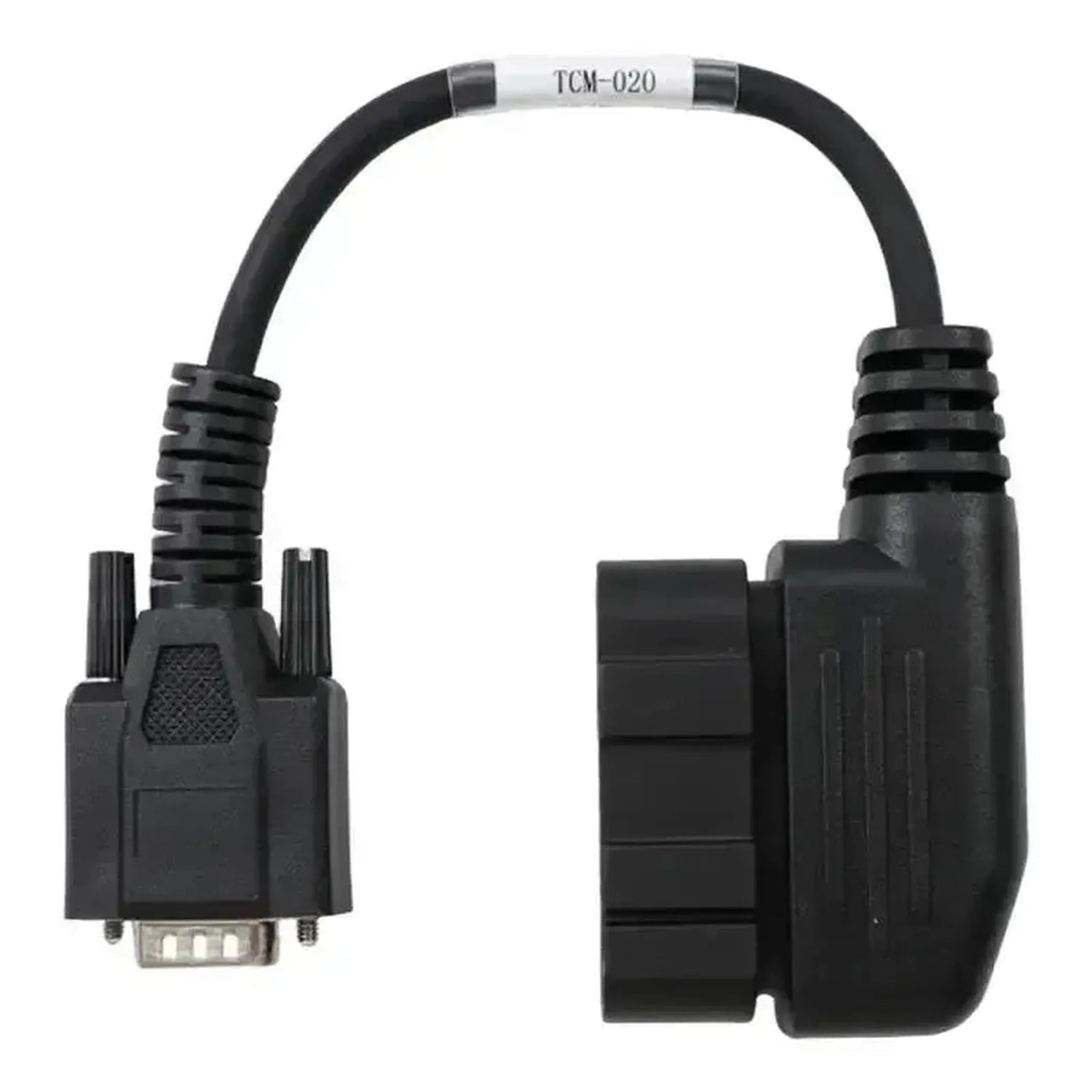

Tento stolní kabel propojuje 23pinový konektor převodovkového modulu automatických převodovek GM se šesti rychlostmi 6T70, 6T75 a 6T80 s 15pinovou stranou DB15 vašeho zařízení OBDSTAR. U těchto převodovek je řídicí jednotka, TEHCM, umístěna na ventilovém bloku v převodovce. Kabel nepřipojujete k diagnostickému portu OBD2, ale přímo k vyjmutému modulu.

Kabel použijete k načtení a klonování TCM na pracovním stole, například při výměně jednotky. Je také možné upravit stav tachometru v TCM. Kabel funguje s OBDSTAR DC706 a X300 Classic G3. Zařízení musí mít vlastní software pro řadu 6T70.

VÝHODY

✔Kabel propojuje vyjmutou TCM přímo s vaším zařízením OBDSTAR; diagnostický port OBD2 vozidla není potřeba.

✔Určeno pro stolní funkce OBDSTAR DC706 a X300 Classic G3.

✔Jeden kabel pro tři typy převodovek: 6T70, 6T75 a 6T80.

✔Vhodné ke klonování náhradní TCM, takže údaje ze staré jednotky zůstanou zachovány.

UPOZORNĚNÍ

✕Vaše zařízení OBDSTAR musí tuto TCM podporovat v softwaru; kabel sám žádné funkce nepřidává.

✕Jednoduchý čtecí přístroj EOBD přes tento kabel nefunguje; čte pouze emisně související data OBD2.

✕TEHCM je na ventilovém bloku v převodovce; před připojením ji musíte vyjmout.

✕Hodí se pouze pro 23pinovou TEHCM řady 6T70; lehčí řada 6T40 a jiné převodovky vyžadují jiný kabel.

Použití a funkce

Kabel je určen pro autodílny a specialisty na převodovky, kteří načítají nebo klonují vyjmutou TCM.

Řídicí jednotka, ke které lze přistoupit

TEHCM 6T70 až 6T80: Modul na ventilovém bloku.
Pouze TCM: Žádné motorové ani jiné řídicí jednotky.

Co lze provést

Načtení TCM: Uložení údajů z jednotky.
Klonování TCM: Přenos údajů do náhradní jednotky.
Stav tachometru: Nastavení v TCM po výměně.
Záloha: Uložení původních dat před zápisem.

Způsob použití

Vyjmutí řídicí jednotky: Demontujte TCM podle pokynů pro dílnu.

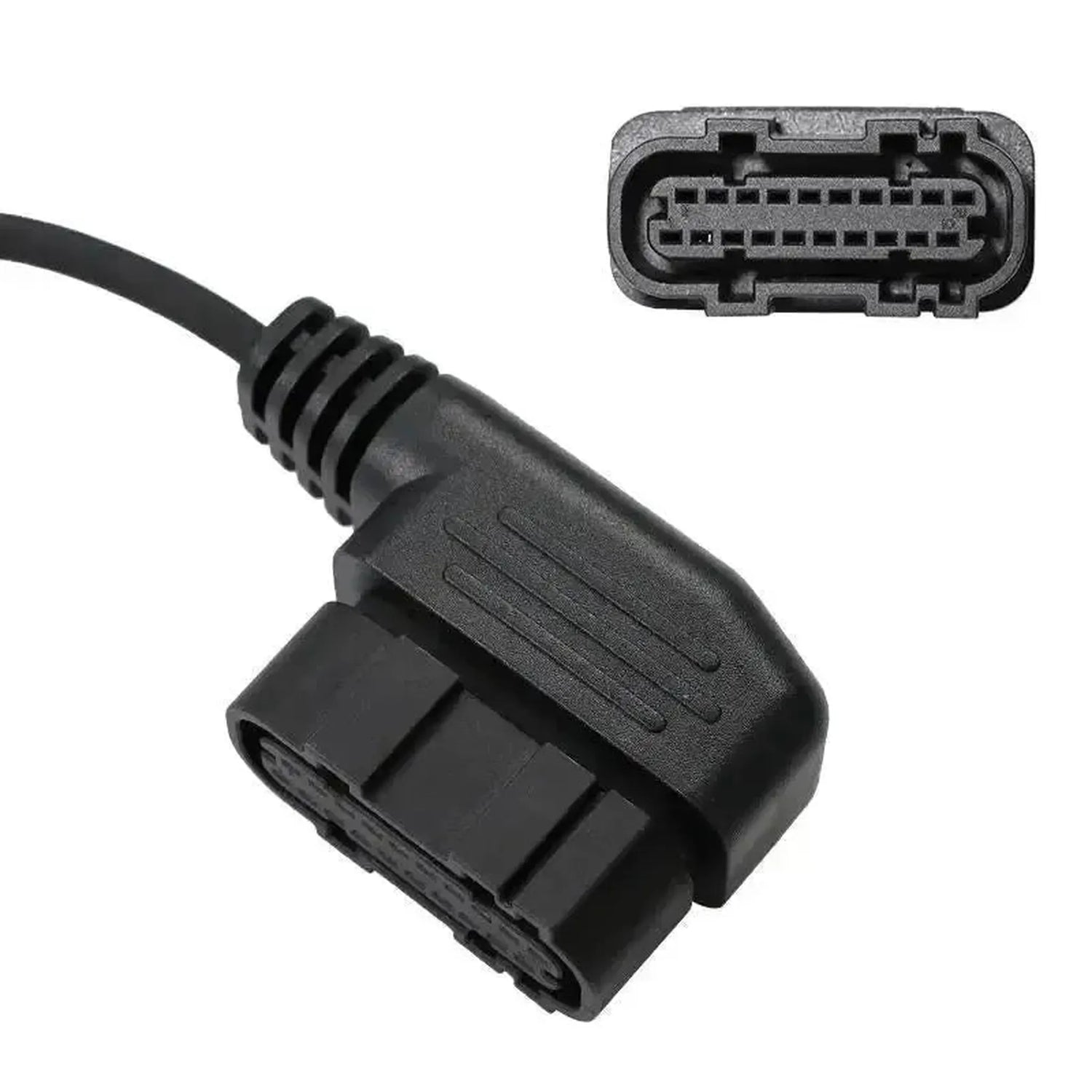

Připojení kabelu: Zasuňte 23pinový konektor do řídicí jednotky.

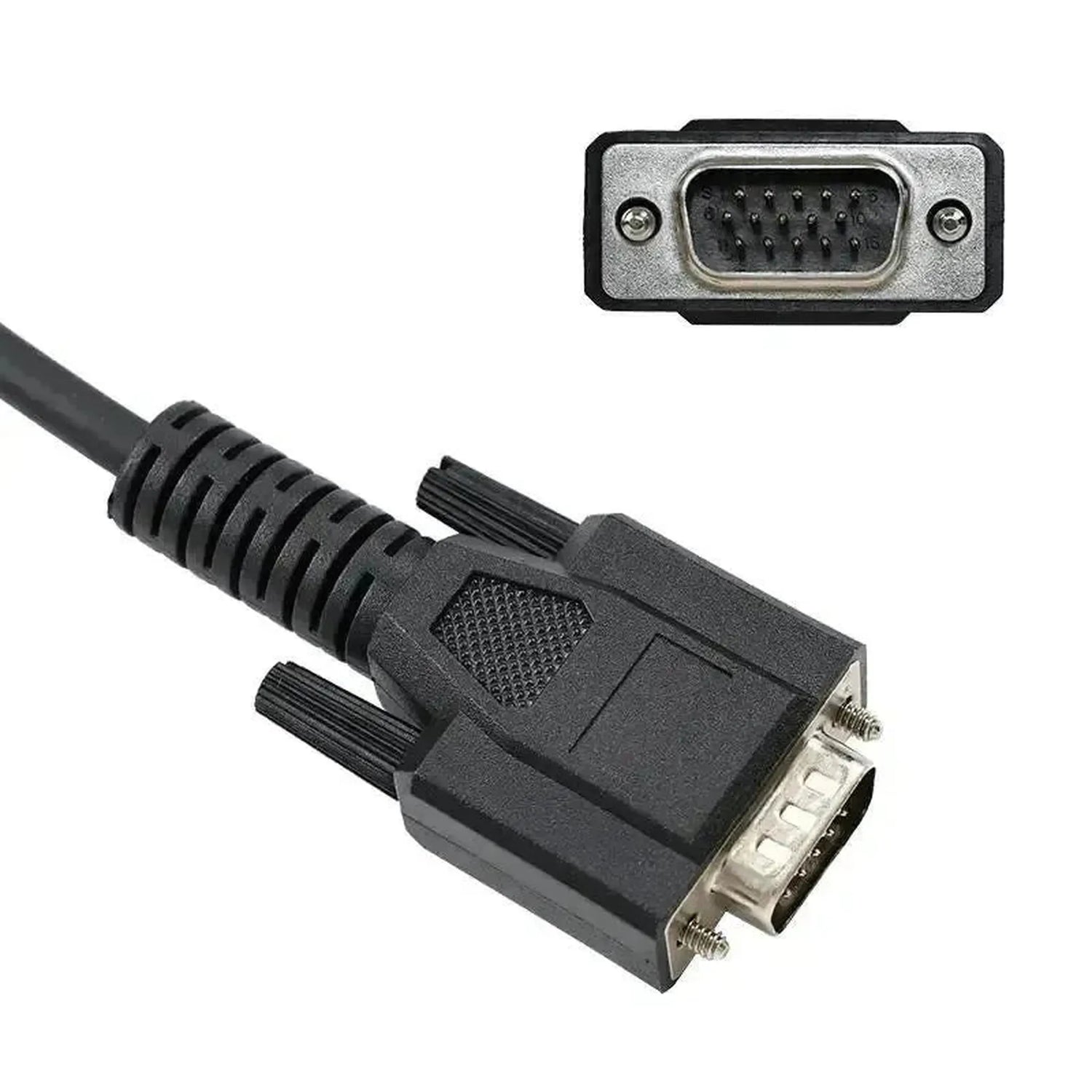

Propojení se zařízením: Připojte konektor DB15 k zařízení OBDSTAR.
Vytvoření zálohy: Zvolte typ převodovky a nejprve načtěte údaje.
Klonování nebo úprava: Zapište údaje a TCM znovu namontujte.

Kompatibilní vozidla a použití

Rozhodující je automatická převodovka GM 6T70, 6T75 nebo 6T80. U stejných modelů byly dodávány i jiné převodovky, proto vždy zkontrolujte typ převodovky.

Chevrolet:

Equinox (V6): 2010 až 2016.
Impala: 2013 až 2019.
Traverse, 1. generace: 2009 až 2017.

💡

Dobré vědět: TEHCM je připevněna šrouby na ventilovém bloku pod krytem převodovky. Pro lehčí 6T30 až 6T50 s 14pinovou TCM je určen TCM-018.

Obsah balení

1x OBDSTAR (TCM-020) | GM (6T70/75/80) 23kolíkový TCM – 15kolíkový DB15 Adaptér | Osobní automobil

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: OBDSTAR
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel
Na jakých vozidlech nebo strojích lze kabel použít. Snadno zjistíte, zda vyhovuje Vaší dílně.Druhy vozidel: Osobní automobil

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: OBDSTAR

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: GM 23pinový TCM
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 15pinový DB15

Rozměry a hmotnost

Jak těžký je kabel nebo adaptér.Hmotnost: 0,1 kg
Řídicí jednotky: Integrovaný modul převodovky (TEHCM)
Rozsah modelů: Modely s převodovkou GM 6T70, 6T75 nebo 6T80

Další parametry

Použití: Načtení a klonování TEHCM převodovek GM 6T70, 6T75 a 6T80 na pracovním stole
Konektor na straně vozidla: GM (6T70/75/80) TCM s 23 vývody
Konektor na straně přístroje: 15-pinový DB15
Vhodné pro: OBDSTAR DC706 a X300 Classic G3
