OBDSTAR | SKU: TCM-008

OBDSTAR (TCM-008) | Getrag (MPS6) 8-pinový TCM – 15-pinový DB15 adaptér | Osobní automobil

Name: OBDSTAR (TCM-008) | Getrag (MPS6) 8-pinový TCM – 15-pinový DB15 adaptér | Osobní automobil
Brand: OBDSTAR
SKU: TCM-008
Price: 31.95 EUR
Availability: InStock

€31,95 včetně DPH

€26,40 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

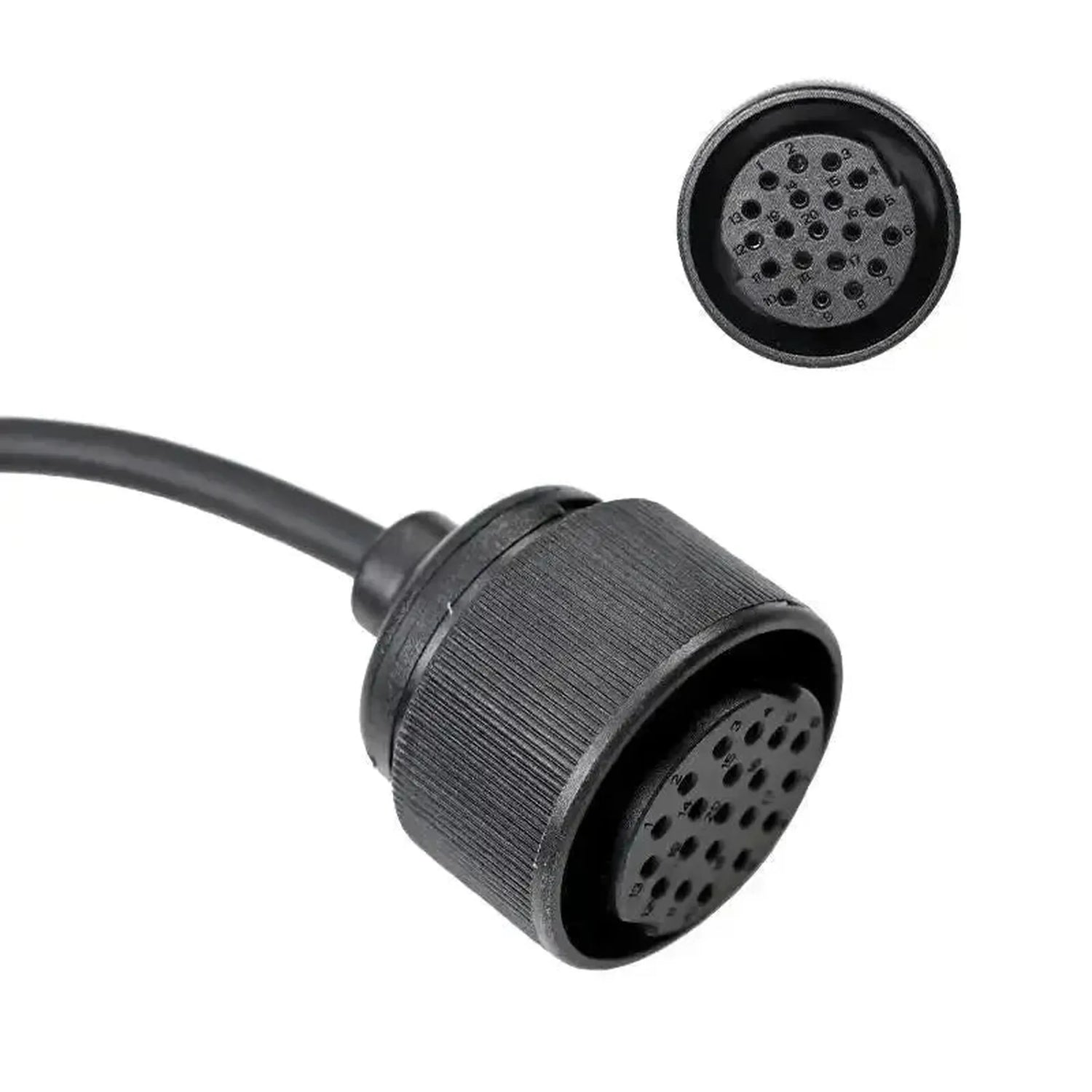

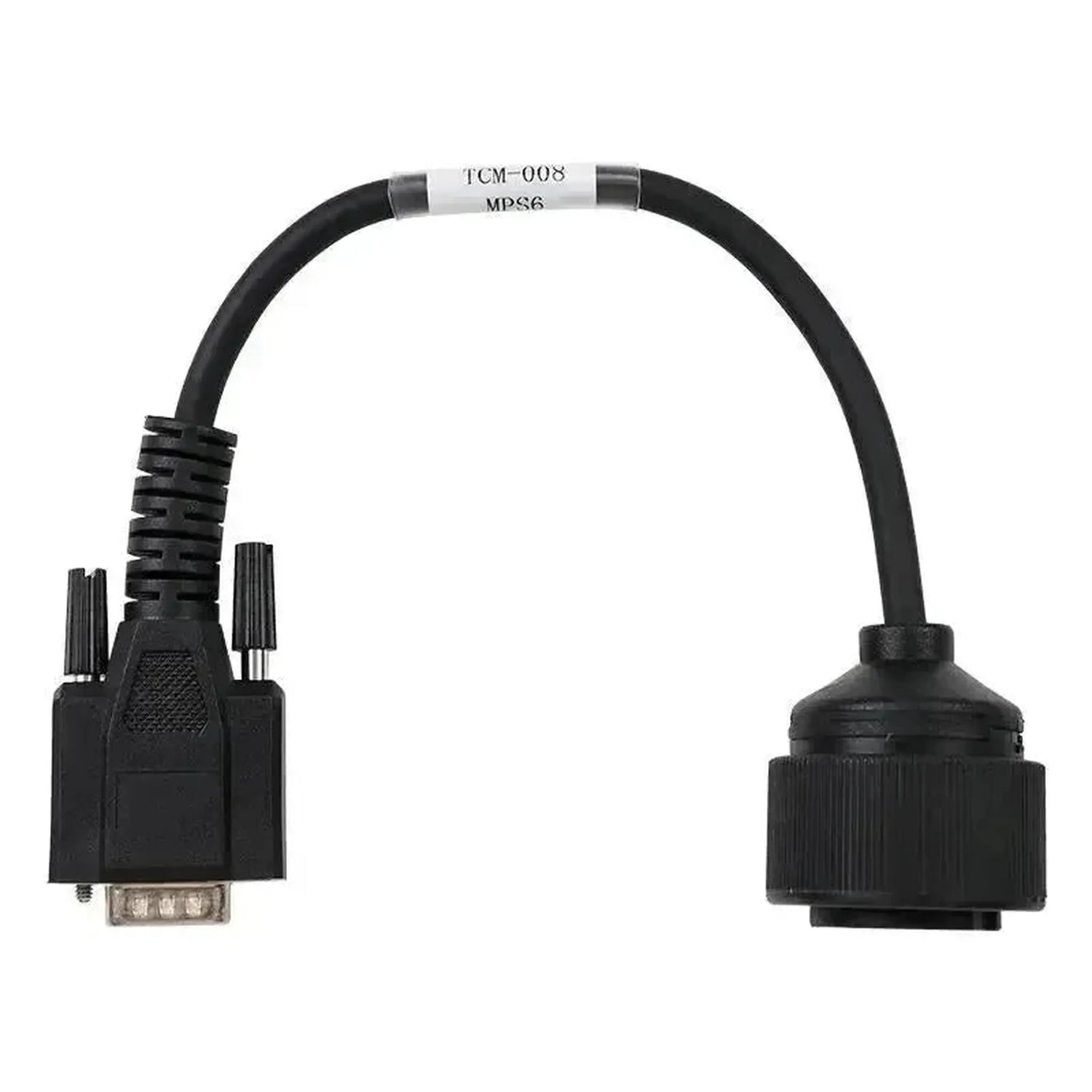

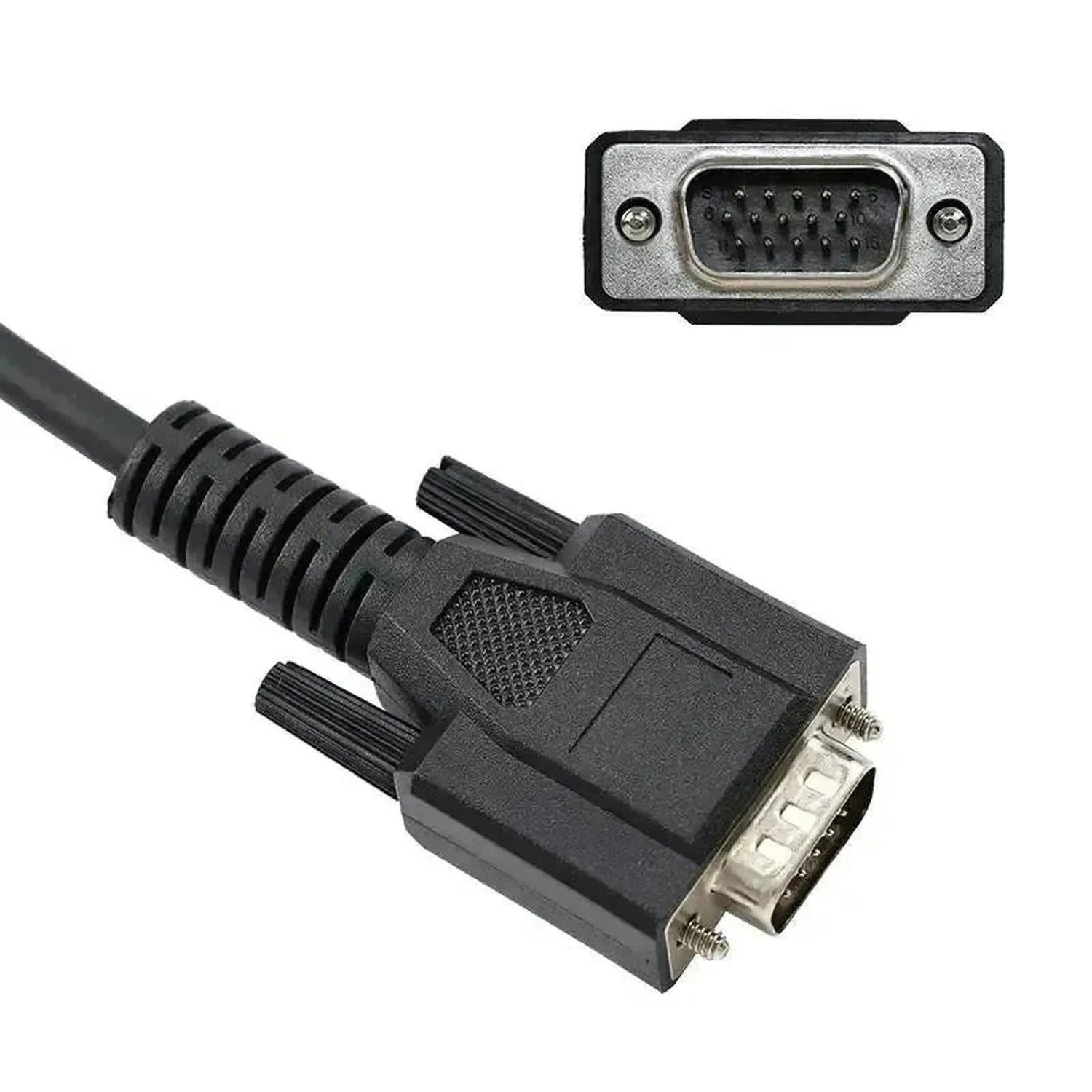

OBDSTAR TCM-008 je adaptérní kabel s 8-pinovým konektorem na straně vozidla pro řídící jednotku převodovky Getrag MPS6 a s 15-pinovým konektorem DB15 na straně přístroje. Osmipinový konektor se připojuje přímo na TCM přípojku MPS6 převodovky, která se obvykle nachází na samotné převodovce, a tedy nikoliv na OBD2 portu vozidla.

Getrag MPS6 je šestistupňová převodovka s dvojitou spojkou (DCT), která je pod názvem Powershift používána v automobilech několika výrobců. TCM této převodovky má vlastní 8pinový konektor, protože se jednotka řeší na úrovni pinového programování: prostřednictvím tohoto portu může OBDSTAR programátor číst, zapisovat a přeprogramovávat data mimo síť OBD. To poskytuje přístup k operacím, které nejsou dosažitelné přes standardní diagnostický port. Kabel zajišťuje pouze fyzické spojení mezi MPS6 TCM a DB15 portem vašeho přístroje. Které funkce čtení, zápisu a výměny lze skutečně provádět, určuje software vašeho vlastního přístroje OBDSTAR. Kabel je vázán na tento typ převodovky a není kompatibilní s jinými TCM konektory.

VÝHODY

✔Mimo síť OBD — přímá komunikace s TCM poskytuje přístup k funkcím, které nejsou dostupné přes standardní diagnostický port.

✔Více značek, jedna převodovka — MPS6 je používána u Chrysleru, Dodgeu, Fordu a Volva, vždy se stejným 8pinovým TCM konektorem.

✔Bez přechodových adaptérů — strana DB15 se připojuje přímo do určeného portu OBDSTAR programátorů.

✔Podporuje výměnu — lze použít při kalibraci náhradního TCM, včetně zpětného zápisu dat softwaru.

POZNÁMKY

✕Pouze OBDSTAR — strana DB15 je určena pro diagnostická zařízení a programátory OBDSTAR; s přístroji jiných výrobců kabel nefunguje.

✕Žádné další pokrytí — kabel zajišťuje pouze připojení; které funkce MPS6 jsou dostupné, závisí na softwaru vašeho vlastního přístroje.

✕Ne každá motorová varianta má MPS6 — v rámci uvedených modelů byly dodávány i další převodovky; vždy zkontrolujte typ převodovky konkrétního vozidla.

✕Jeden typ konektoru — kabel je vyroben pro 8pinový konektor Getrag MPS6 a není kompatibilní s jinými typy převodovek nebo TCM konektory.

Použití a funkčnosti

TCM-008 spojuje řídící jednotku převodovky Getrag MPS6 se vstupem DB15 vašeho přístroje OBDSTAR.

Řídící jednotky, kterých dosáhnete

TCM Getrag MPS6: Řídící jednotka šestistupňové převodovky s dvojitou spojkou, prostřednictvím 8pinového konektoru na jednotce.
Pouze strana převodovky: Kabel vede k TCM, nikoliv k řízení motoru nebo jiným řídicím jednotkám v automobilu.

Co můžete dělat

Čtení dat TCM: Čtení aktuálních programovacích dat z jednotky MPS6, včetně hodnot kalibrace a parametrů konfigurace.
Zápis dat TCM: Zápis nových nebo upravených dat softwaru, například po výměně jednotky nebo při úpravě nastavení převodovky.
Podpora procedury výměny: Kalibraci náhradního TCM, aby správně fungoval v prostředí vozidla.
Vytvoření přímého pinového připojení: Spojení probíhá přes fyzický 8pinový TCM konektor, mimo OBD2 port vozidla.
Poznámka: Které z těchto operací jsou skutečně proveditelné, závisí na softwaru a licenci vašeho přístroje OBDSTAR; kabel určuje pouze cestu.

Kompatibilní vozidla a použití

Rozhodující je přítomnost převodovky Getrag MPS6, nikoliv model. Níže uvedené varianty byly s touto převodovkou s dvojitou spojkou dodávány. V rámci stejné řady modelů byly používány i jiné převodovky, proto vždy zkontrolujte motorovou variantu a typ převodovky.

Chrysler:

Sebring: 2.0 CRD diesel (evropský trh, 2008–2010)

Dodge:

Journey: 2.0 CRD diesel (evropský trh, 2008–2011)

Ford:

C-Max / Grand C-Max: 2.0 TDCi diesel a 2.0 EcoBoost benzín
Focus Gen 2 & Gen 3: 2.0 TDCi diesel a 2.0 EcoBoost benzín / ST modely
Galaxy Mk2 & Mk3: 2.0 TDCi diesel a 2.0 EcoBoost benzín
Kuga Mk1 & Mk2: 2.0 TDCi diesel (přední i všekolový pohon)
Mondeo Mk4 & Mk5: 2.0 TDCi diesel a 2.0 EcoBoost benzín (do přibližně 2015)
S-Max Mk1 & Mk2: 2.0 TDCi diesel a 2.0 EcoBoost benzín

Volvo:

C30 / S40 / V50: 2.0D diesel (2008–2012)
C70: 2.0D diesel (2008–2010)
S60 / V60 Gen 2: 1.6 D2, 2.0 D3/D4 diesel a T3, T4, T5 benzín (do přibližně 2015)
V40 (nový model): 1.6 D2 diesel a 2.0T benzín (2012–2015)
V70 / S80: 2.0D, D2 diesel a 2.0T / T4 / T5 benzín
XC60: 2.0T, T5 a 2.0 Drive-E benzín s předním pohonem

💡

Dobré vědět: TCM Getrag MPS6 se obvykle nachází na samotné převodovce. 8pinový konektor se připojuje přímo na jednotku poté, co se související kryt nebo konektor v automobilu demontují. Počítejte tedy s demontážními pracemi, než budete moci připojit. Než si objednáte, zkontrolujte, zda má vozidlo opravdu převodovku MPS6 a zda máte přístup k TCM konektoru.

Obsah balení

1x OBDSTAR (TCM-008) | Getrag (MPS6) 8pinový TCM – 15pinový DB15 adaptérní kabel | osobní automobil

Technické specifikace

Specifikace	Popis
Značka	OBDSTAR
Číslo artiklu	TCM-008
Typ	Adaptérní kabel
Použití	Čtení, zápis a přeprogramování TCM šestistupňové převodovky s dvojitou spojkou Getrag MPS6
Přípojka na straně vozidla	Getrag (MPS6) 8pinový TCM
Konektor na straně přístroje	15-pinový konektor DB15
Řídicí jednotky	Řídící jednotka převodovky (TCM)
Segment	Osobní automobil
Podporované značky	Chrysler, Dodge, Ford a Volvo
Rozsah modelů	Varianty s převodovkou Getrag MPS6 (Powershift) s dvojitou spojkou
Vyžadováno k použití	Programátor OBDSTAR s rozhraním 15-pinový DB15, například DC706 s kitem MP001
Hmotnost	0,1 kg
