OBDSTAR | SKU: TCM-004

OBDSTAR (TCM-004) | Temic (DL382) 23-pinový TCM – 15-pinový DB15 adaptérní kabel | Osobní automobily

Name: OBDSTAR (TCM-004) | Temic (DL382) 23-pinový TCM – 15-pinový DB15 adaptérní kabel | Osobní automobily
Brand: OBDSTAR
SKU: TCM-004
Price: 33.95 EUR
Availability: InStock

€33,95 včetně DPH

€28,06 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

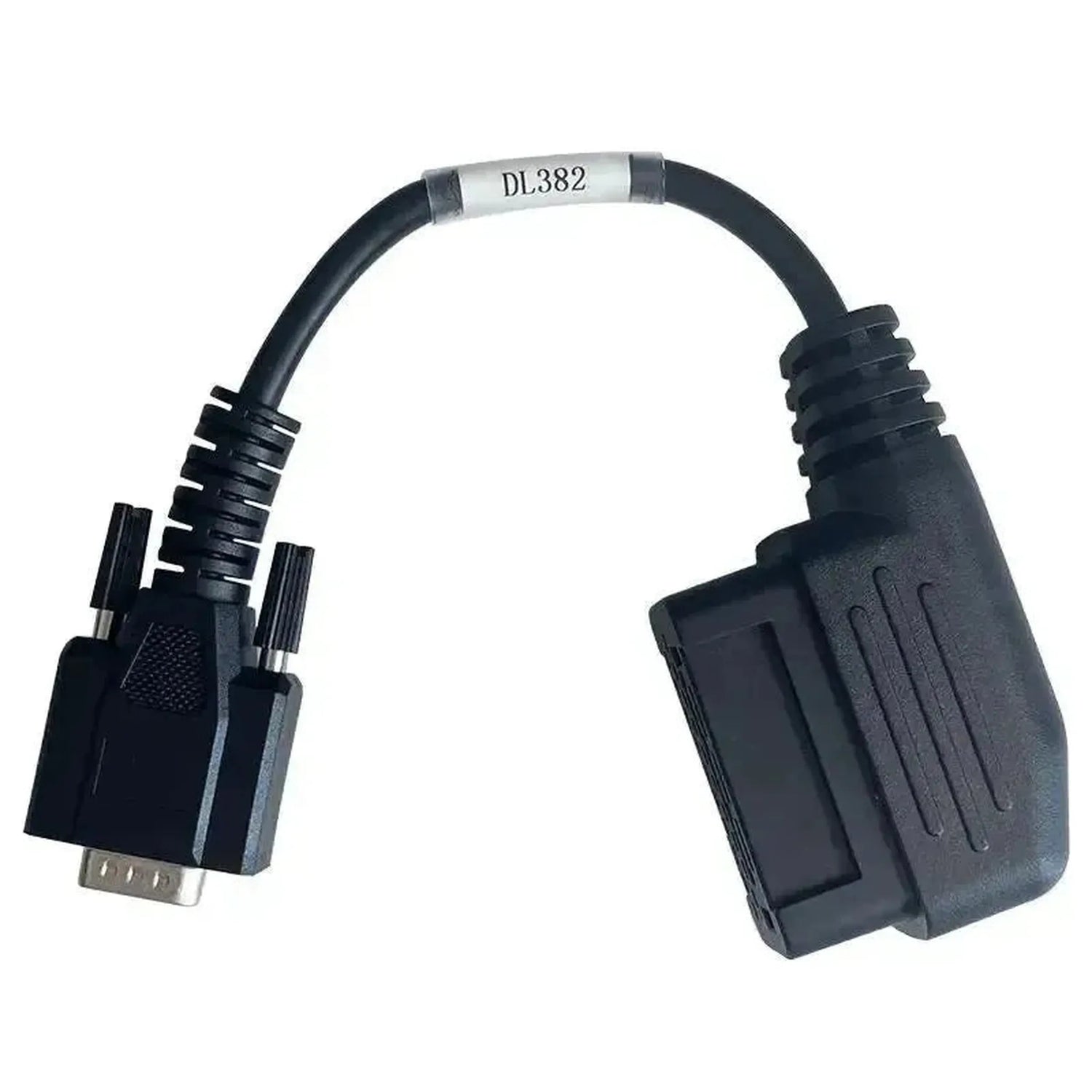

OBDSTAR TCM-004 propojuje 23pinový konektor převodovkové řídicí jednotky Temic DL382 (0CK/0CJ/0CL) s 15pinovým konektorem DB15 vašeho zařízení OBDSTAR. Řídicí jednotka je jako mechatronika umístěna na převodovce; kabel se připojuje přímo ke konektoru této jednotky.

Kabelem se k TCM dostanete mimo port OBD2, a to v autě nebo na stole. OBDSTAR pro to uvádí klonování TCM, čtení a zápis MAP a diagnostiku. Kabel funguje s DC706 a X300 Classic G3. Přístroj musí DL382 podporovat sám; kabel pouze zajišťuje připojení.

VÝHODY

✔K řídicí jednotce DL382 se dostanete přímo přes konektor, i když komunikace přes port OBD2 nefunguje.

✔Podle OBDSTAR kabel funguje přes konektor na převodovce, bez volných propojek a bez vyjmutí TCM z vozidla.

✔Konektor je určen pro DL382 u novějších Audi A4, A5, A6, A7 a Q5.

✔Pomocí OBDSTAR Converter V2 můžete po klonování připojit i jiný diagnostický přístroj pro čtení chybových kódů a živých dat.

UPOZORNĚNÍ

✕Váš přístroj OBDSTAR musí podporovat funkci TCM pro tuto převodovku. Jednoduchá čtečka EOBD s touto kabelem nefunguje.

✕Kabel je vhodný pouze pro DL382 (0CK/0CJ/0CL). Jiné převodovky u stejných modelů mají jiný konektor.

✕Starší DL501 (0B5) u předchozích generací má jiný konektor. Pro ni je určen TCM-003.

✕Ke konektoru na převodovce musíte mít přístup; podle modelu k tomu může být nutné demontovat díly.

Použití a funkce

Pro garáže a specialisty na ECU, kteří klonují řídicí jednotku DL382 nebo čtou a zapisují její software.

Řídicí jednotka, ke které lze přistoupit

TCM: převodovková řídicí jednotka Temic DL382.
Způsob práce: v autě nebo na stole.

Co můžete dělat

Klonování: přenesení dat TCM do jiné jednotky.
Čtení MAP: čtení a zpětný zápis kalibračních dat.
Diagnostika: chybové kódy a živá data z TCM.

Postup použití

Určení převodovky: Zkontrolujte číslo na jednotce (začíná na 0CK, 0CJ nebo 0CL).
Zapalování vypnuto: vypněte zapalování a odpojte konektor vozidla.
Připojení: Zasuňte 23pinový konektor do jednotky.
Připojení zařízení: Připojte konektor DB15 k zařízení OBDSTAR.
Výběr funkce: Zvolte funkci TCM pro DL382.

Kompatibilní vozidla a použití

Rozhodující je řídicí jednotka Temic DL382 (0CK/0CJ/0CL) s 23pinovým konektorem. DL382 je sedmistupňová S tronic novějších Audi s podélně uloženým motorem. Najdete ji mimo jiné v těchto modelech, podle motoru:

Audi:

A4 (B9): 2017 až 2024.
A5 (F5): 2018 až 2024.
Q5 (FY): 2018 až 2024.
A6 (C8): 2018 až dosud.
A7 (C8): 2018 až dosud.

💡

Dobré vědět: Číslo dílu na řídicí jednotce DL382 začíná na 0CK, 0CJ nebo 0CL, například 0CK927156S. Starší Audi s číslem 0B5 mají DL501; pro ně je určen TCM-003.

Obsah balení

1x OBDSTAR (TCM-004) | Temic (DL382) 23pinový TCM – 15pinový DB15 přechodový kabel | Osobní automobil

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka: OBDSTAR
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu: Redukční kabel
Na jakých vozidlech nebo strojích lze kabel použít. Snadno zjistíte, zda vyhovuje Vaší dílně.Druhy vozidel: Osobní automobil

Vhodné pro

S jakou značkou diagnostického přístroje kabel funguje. Kabel jedné značky obvykle nepasuje k testeru jiné značky.Vhodný diagnostický přístroj: OBDSTAR

Připojení

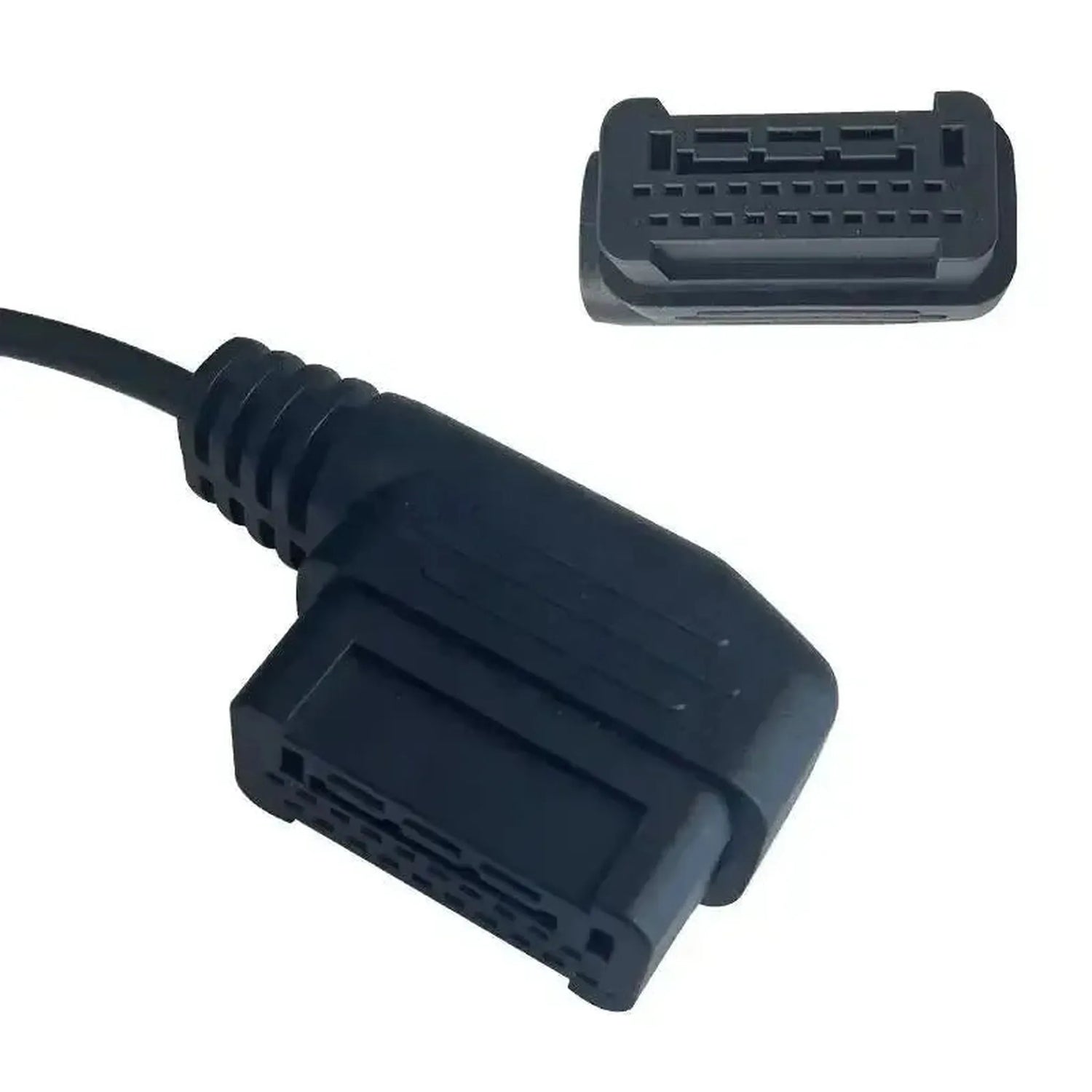

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla: Konektor Temic (DL382) 23pinový TCM

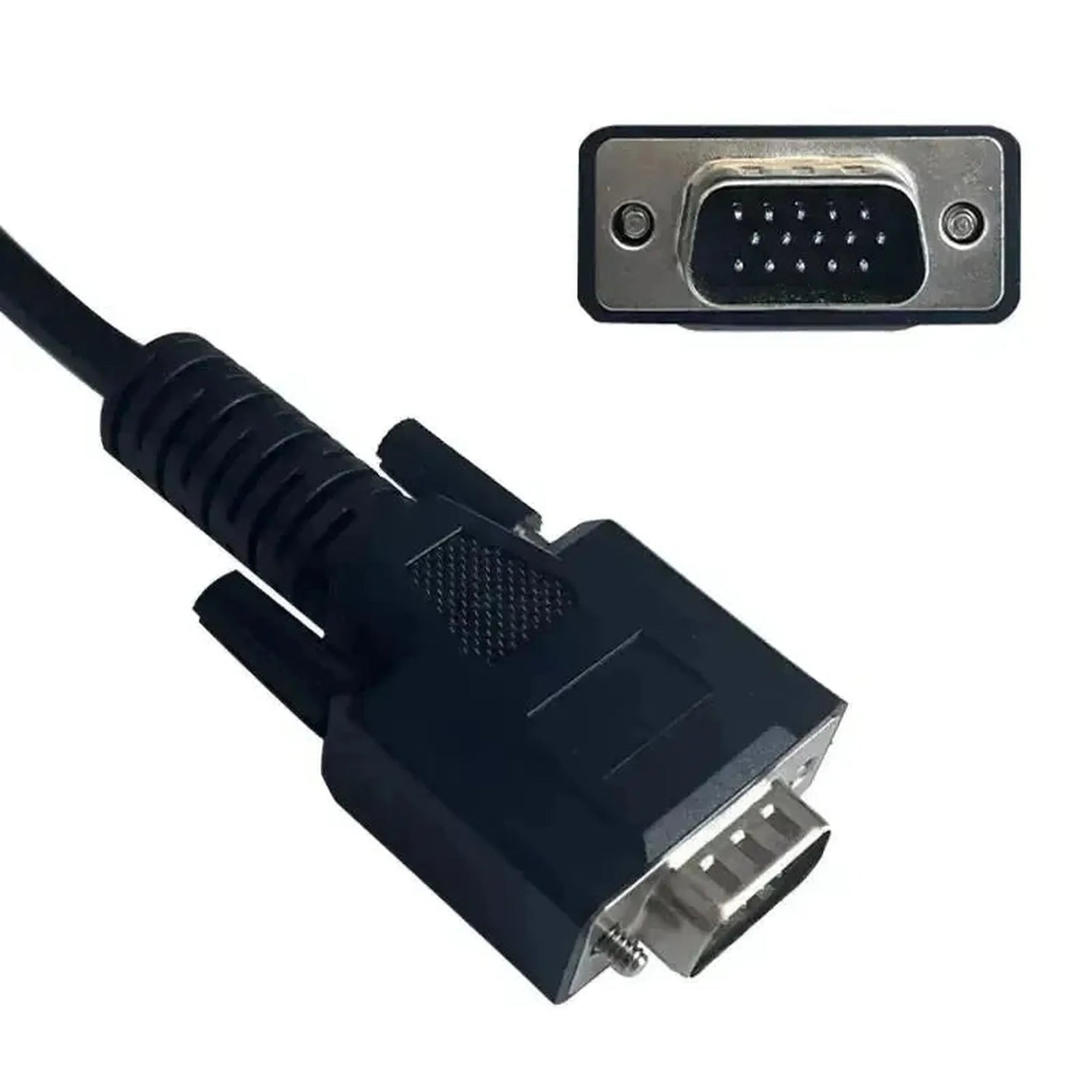

Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje: 15pinový DB15
