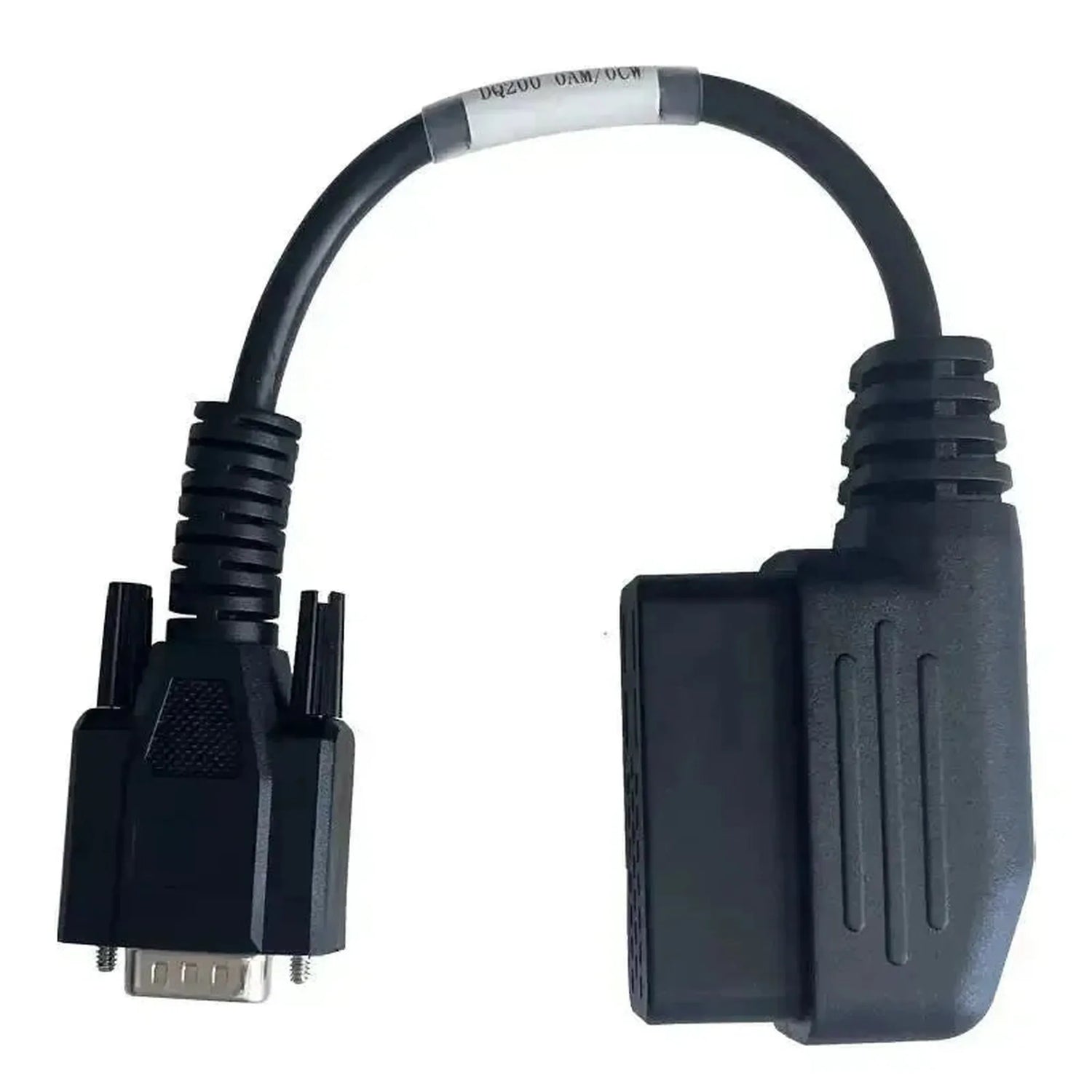

Adaptér OBDSTAR TCM-001A propojuje 25-pinový konektor TCM převodovky Temic DQ200 na straně vozidla s 15-pinovým konektorem DB15 na straně přístroje. Kabel se připojuje přímo na jednotku řízení převodovky převodovky DQ200 (0AM/0CW), která je umístěna přímo na převodovce.
DQ200 je suchá sedmistupňová převodovka DSG/S-tronic, která se hromadně používá v platformě skupiny Volkswagen. Při určitých diagnostických a programovacích pracích není jednotka řízení dostupná nebo je jen omezeně dostupná přes port OBD2. Tento kabel proto vytváří přímé spojení mezi konektorem TCM a vstupem DB15 přístroje OBDSTAR, přičemž signály z 25-pinové zástrčky jsou namapovány na správný pinout rozhraní DB15. Kabel pouze zpřístupňuje jednotku; sám neprovádí žádné operace. To, co lze následně číst, zapisovat nebo programovat, závisí na softwaru vašeho programátoru. Kabel je navíc vázán na DQ200 (0AM/0CW): jiné převodovky a typy TCM v rámci stejných modelů koncernu se nesdílejí.
VÝHODY
POZNÁMKY
Použití a funkčnosti
V kombinaci s programátorem OBDSTAR kabel podporuje následující práce na jednotce řízení DQ200.
Řídící jednotky, kterých dosáhnete
- Jednotka řízení převodovky (TCM) Temic DQ200: Připojena přímo přes 25-pinový konektor na převodovce.
- Bez dalších kontrolních jednotek: Kabel neposkytuje přístup ke zbytku vozidlové sítě; dostupná je pouze TCM.
Co můžete dělat
- Čtení softwaru TCM: Aktuální verzi softwaru a data kalibrací vyžádejte přímo z jednotky řízení bez portu OBD2.
- Přeprogramování TCM: Zapsání nových nebo opravených dat softwaru do jednotky DQ200 prostřednictvím přímého připojení DB15.
- Zpracování dat kalibrací: Čtení a zapis hodnot specifických pro převodovku po výměně nebo renovaci jednotky.
- Identifikace TCM: Získání čísla hardwaru a verze softwaru pro diagnostiku nebo ověření součástí.
- Poznámka: Nejprve zkontrolujte, jaký typ převodovky je v automobilu; v rámci stejné modelové řady se vyskytují i jiné převodovky.
Kompatibilní vozidla a použití
Rozhodující je převodovka Temic DQ200 (0AM/0CW) s 25-pinovým konektorem TCM, nikoli model nebo motorizace. Níže uvedená vozidla jsou vybavena touto sedmistupňovou automatickou převodovkou DSG/S-tronic a přicházejí v úvahu. Seznam se týká let výroby od roku 2008 do současnosti.
Audi:
- A1 / S1 (8X & GB): 1.0 TFSI, 1.2 TFSI, 1.4 TFSI, 1.5 TFSI (2010–současnost)
- A3 (8P, 8V, 8Y): 1.2 TFSI, 1.4 TFSI, 1.5 TFSI/e-TEC, 1.6 TDI, 1.8 TFSI (2008–současnost)
- Q2: 1.0 TFSI, 1.4 TFSI, 1.5 TFSI (2016–současnost)
Cupra:
- Formentor / Leon: 1.5 TSI základní varianty (2020–současnost)
Seat:
- Alhambra: 1.4 TSI (2010–současnost)
- Arona: 1.0 TSI, 1.5 TSI (2017–současnost)
- Ateca: 1.4 TSI, 1.5 TSI (2016–současnost)
- Ibiza: 1.0 TSI, 1.2 TSI, 1.4 TSI, 1.5 TSI (2008–současnost)
- Leon (1P, 5F, KL): 1.2 TSI, 1.4 TSI, 1.5 TSI, 1.6 TDI, 1.8 TSI (2008–současnost)
- Toledo: 1.4 TSI (2012–2019)
Skoda:
- Fabia / Scala / Kamiq: 1.0 TSI, 1.2 TSI, 1.4 TSI, 1.5 TSI (2008–současnost)
- Karoq / Kodiaq: 1.4 TSI, 1.5 TSI (2017–současnost)
- Octavia (1Z, 5E, NX): 1.2 TSI, 1.4 TSI, 1.5 TSI/e-TEC, 1.6 TDI, 1.8 TSI (2008–současnost)
- Superb (3T & 3V): 1.4 TSI, 1.5 TSI, 1.8 TSI (2008–současnost)
Volkswagen:
- Arteon: 1.5 TSI (2017–současnost)
- Caddy: 1.2 TSI, 1.4 TSI (2010–současnost)
- Golf (5, 6, 7, 8): 1.0 TSI, 1.2 TSI, 1.4 TSI, 1.5 TSI, 1.6 TDI (2008–současnost)
- Passat (B6, B7, B8): 1.4 TSI, 1.5 TSI, 1.8 TSI (2008–současnost)
- Polo (6R, 6C, AW): 1.0 TSI, 1.2 TSI, 1.4 TSI, BlueGT, GTI 1.4 (2009–současnost)
- Sharan: 1.4 TSI (2010–současnost)
- T-Cross / T-Roc / Taigo: 1.0 TSI, 1.5 TSI (2017–dosud)
- Touran: 1.2 TSI, 1.4 TSI, 1.5 TSI (2010–dosud)
Obsah balení
- 1x OBDSTAR (TCM-001A) | Temic (DQ200) 25-pinový TCM – 15-pinový adaptační kabel DB15 | Osobní automobil
Technické specifikace
| Specifikace | Popis |
|---|---|
| Značka | OBDSTAR |
| Číslo artiklu | TCM-001A |
| Typ | Adaptérní kabel |
| Použití | Přímý přístup k TCM Temic DQ200 (0AM/0CW) mimo konektor OBD2 |

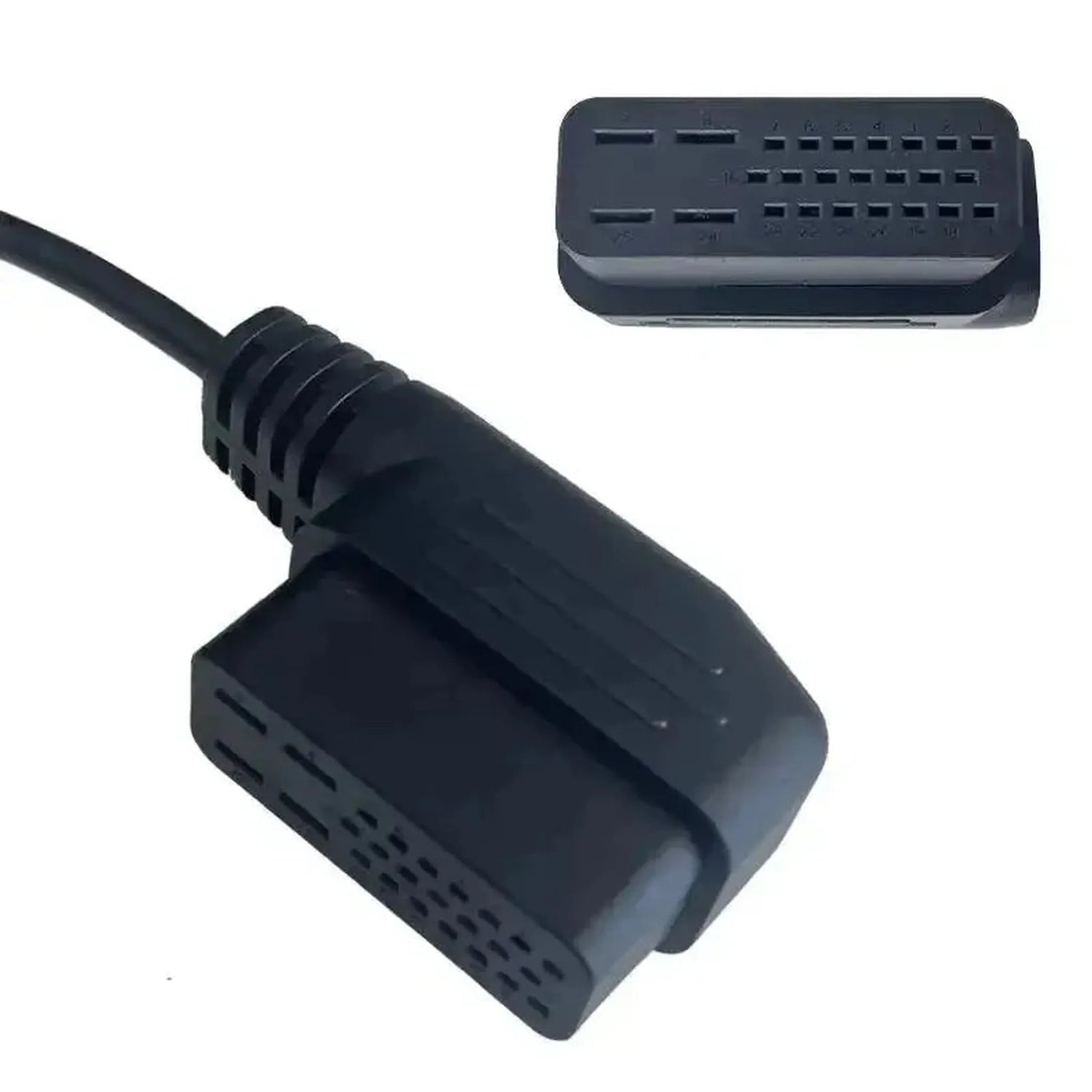

| Přípojka na straně vozidla | Temic (DQ200) 25-pinový TCM |

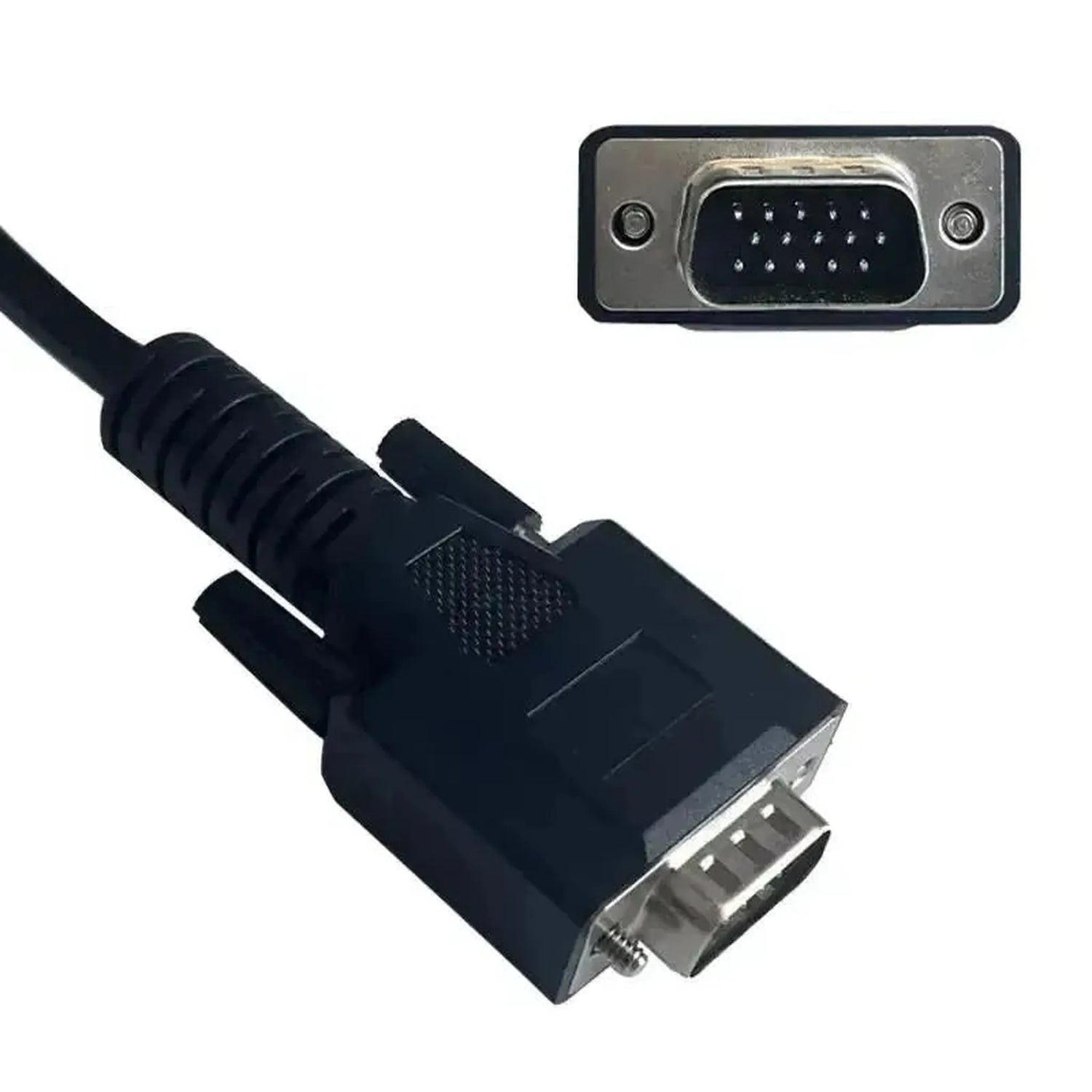

| Konektor na straně přístroje | 15-pinový konektor DB15 |
| Řídicí jednotky | Řídící jednotka převodovky (TCM) DQ200 |
| Segment | Osobní automobil |
| Podporované značky | Audi, Cupra, Seat, Skoda a Volkswagen |
| Rozsah modelů | 2008–dosud, podle modelu různě (viz seznam modelů) |
| Vyžadováno k použití | Programátor OBDSTAR s rozhraním 15-pinový DB15, například DC706 s kitem MP001 |
| Potřebné dodatečně | Fyzický přístup k TCM na převodovce; případně demontážní práce |
| Hmotnost | 0,1 kg |
