AsTools  |  SKU: A0284-B

Yamaha 3+4+6-pinový – 16-pinový OBD2 redukční kabel | Motocykl

€12,95 včetně DPH
€10,70 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

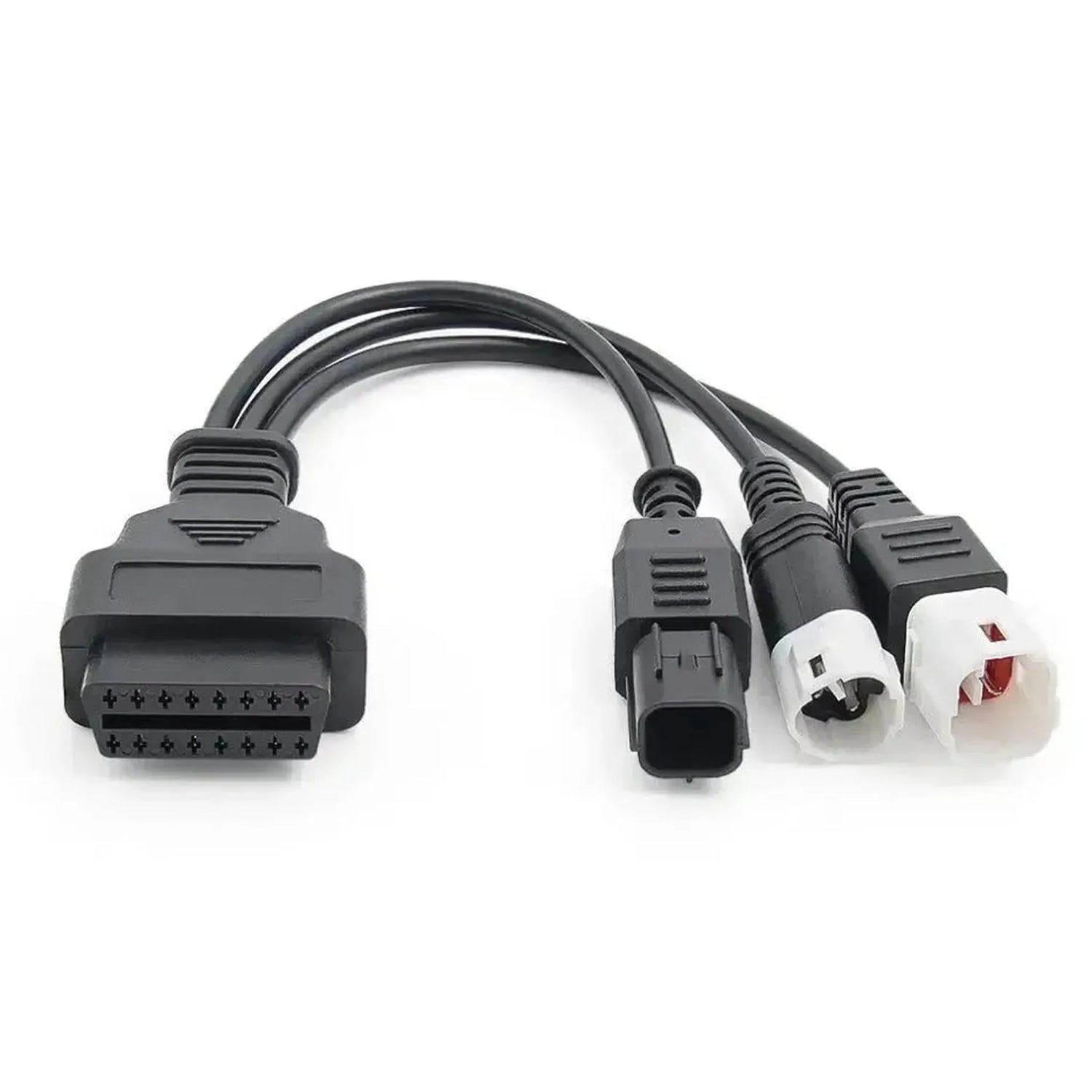

Deze verloopkabel verbindt de diagnoseaansluiting van Yamaha-motorfietsen met een uitleesapparaat met een 16-pins OBD2-stekker. Aan de voertuigzijde zitten drie stekkers: 3-polig, 4-polig en 6-polig. De aansluiting zit meestal onder het zadel of achter een zijkap.

Yamaha gebruikte per generatie een andere stekker. Met één kabel bereikt uw uitleesapparaat de motorregeling van oudere K-Line-modellen, van de 4-polige generatie vanaf 2016 en van Euro 5-modellen. U leest en wist foutcodes en bekijkt live data. De kabel zet de aansluiting alleen fysiek om; het uitleesapparaat moet zelf de Yamaha-diagnose ondersteunen.

PLUSPUNTEN

✔Eén kabel met drie stekkers voor de 3-, 4- en 6-polige Yamaha-aansluiting.
✔U gebruikt uw bestaande uitleesapparaat met 16-pins OBD2-stekker.
✔Geschikt voor modellen als de MT-09, MT-10, YZF-R1 en XSR900.
✔De kabel werkt passief: Geen software en geen instellingen nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de merkspecifieke Yamaha-diagnose via de 3-, 4- of 6-polige aansluiting ondersteunen; de kabel zet geen protocollen om.
✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen de standaard OBD2-gegevens van auto's.
✕Gebruik telkens maar één stekker tegelijk: De stekker die op uw motorfiets past.
✕Welke systemen u bereikt, verschilt per model en bouwjaar.

Toepassingen en functionaliteiten

De kabel is bedoeld voor monteurs en werkplaatsen die Yamaha-motorfietsen van verschillende generaties uitlezen.

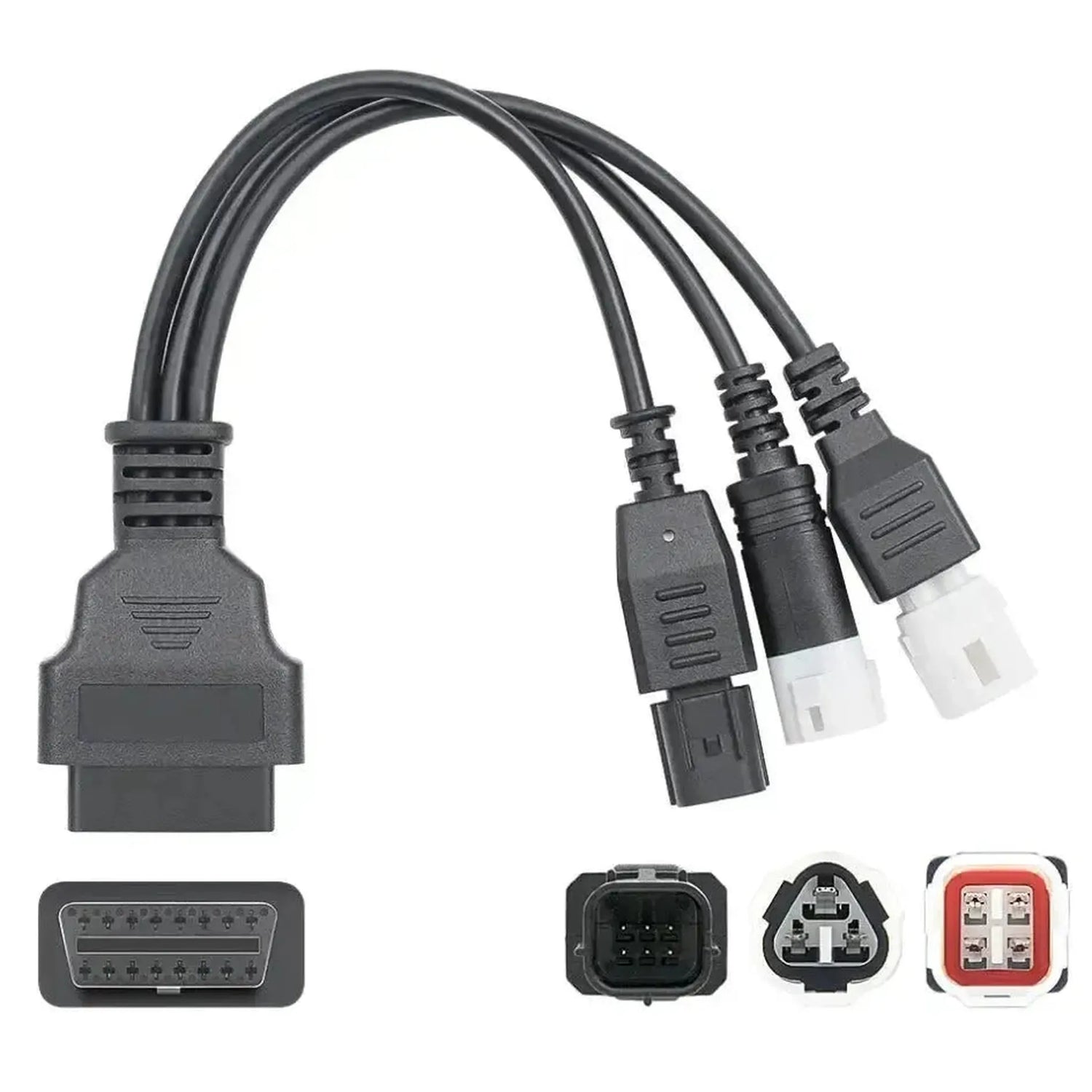

Wat er aan de kabel zit

  • 3-polige stekker: Oudere Yamaha-modellen met K-Line.
  • 4-polige stekker: Yamaha-modellen vanaf 2016.
  • 6-polige stekker: Euro 5-modellen.
  • 16-pins OBD2: Voor het uitleesapparaat.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Live data: Actuele sensorwaarden bekijken.
  • Identificatie: Software- en hardwareversie van de ECU.
  • Overige functies: Waar het uitleesapparaat ze biedt.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de diagnosestekker onder het zadel of een zijkap.
  2. Stekker kiezen: Tel de pennen en kies de passende stekker.
  3. Aansluiten: Steek die stekker in en koppel de 16-pins stekker.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Yamaha, het model en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is het aantal pennen van de Yamaha-diagnoseaansluiting. Met de 4-polige stekker is de kabel onder meer geschikt voor:

Yamaha (4-polig):

  • MT-09 / FZ-09: Vanaf 2016.
  • MT-10 / FZ-10: Vanaf 2016.
  • YZF-R1: Vanaf 2016.
  • YZF-R6: Vanaf 2017.
  • XSR900: Vanaf 2016.
  • Tracer 900: Vanaf 2016.

Yamaha (3- en 6-polig):

  • 3-polige stekker: Oudere modellen met K-Line.
  • 6-polige stekker: Modellen met de Euro 5-aansluiting.
💡
Goed om te weten: Tel de pennen in de diagnosestekker onder het zadel. Drie, vier of zes pennen: Voor elk van die stekkers zit er een aansluiting aan deze kabel.

Verpakkingsinhoud

  • 1x Yamaha 3+4+6-pins - 16-pins OBD2 Verloopkabel | Motorfiets

Technické specifikace

Obecné

Značka kabelu nebo adaptéru. Často musí odpovídat značce Vašeho diagnostického přístroje.Značka
AsTools
O jaký produkt jde: samostatný redukční kabel, adaptér bez kabelu nebo kompletní sada.Druh produktu
Redukční kabel

Připojení

Konektor zapojovaný do diagnostické zásuvky vozidla nebo stroje. Musí přesně pasovat.Připojení na straně vozidla
Yamaha 3pinový, 4pinový a 6pinový
Konektor na straně diagnostického přístroje nebo rozhraní. Obvykle 16pinový konektor OBD2.Připojení na straně přístroje
16-pins OBD2 (J1962)
Přes které datové linky kabel přenáší signály. Vozidlo a tester musí používat stejný způsob komunikace.Komunikace
  • K-line
  • CAN-bus

Další parametry

Toepassing
Yamaha-motorfietsen met een 3-, 4- of 6-polige diagnoseaansluiting
Aansluiting apparaatzijde
16-pins OBD2 (J1962)
Werking
Passief, geen protocolconversie
Segment
Motorfiets
