AsTools  |  SKU: A0252-1

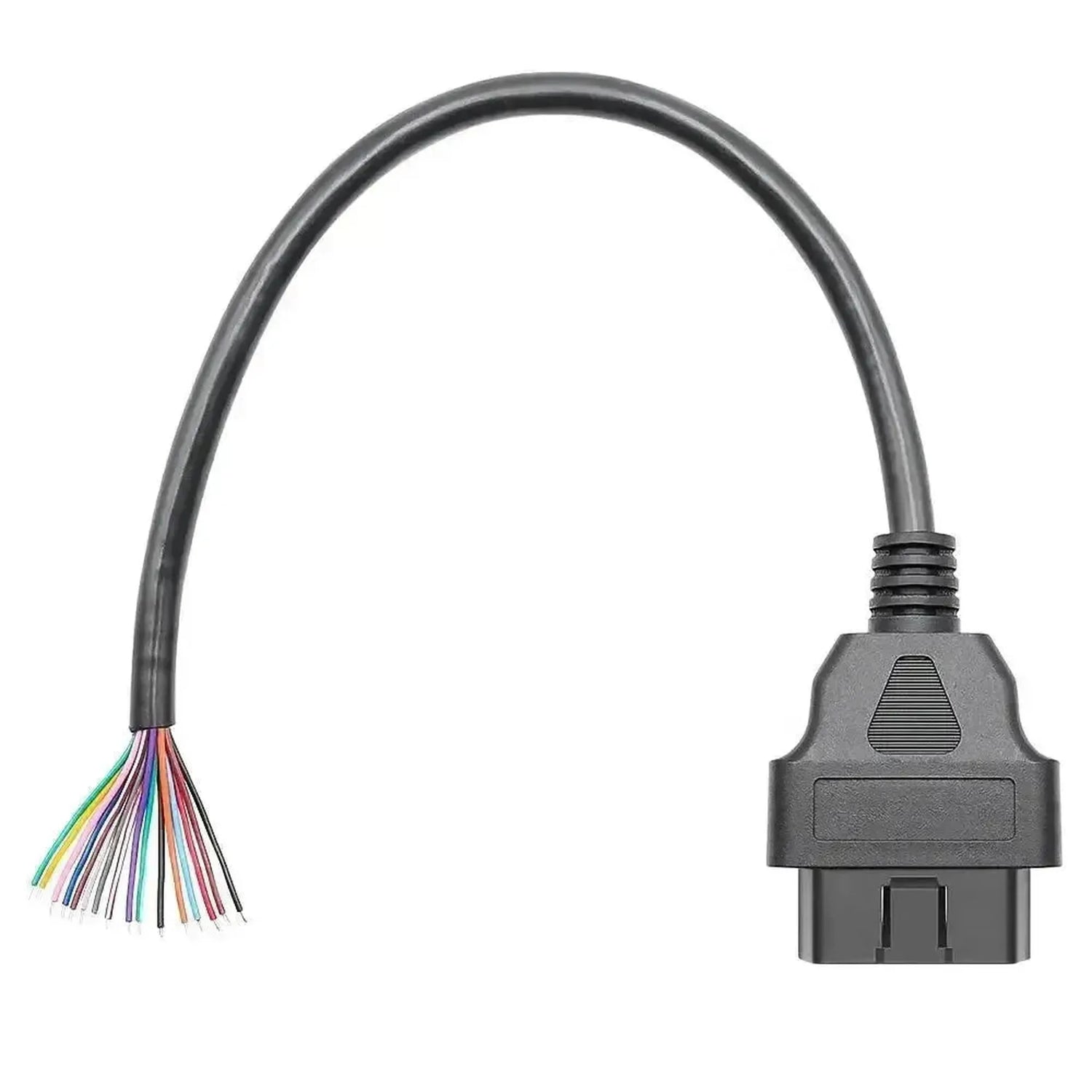

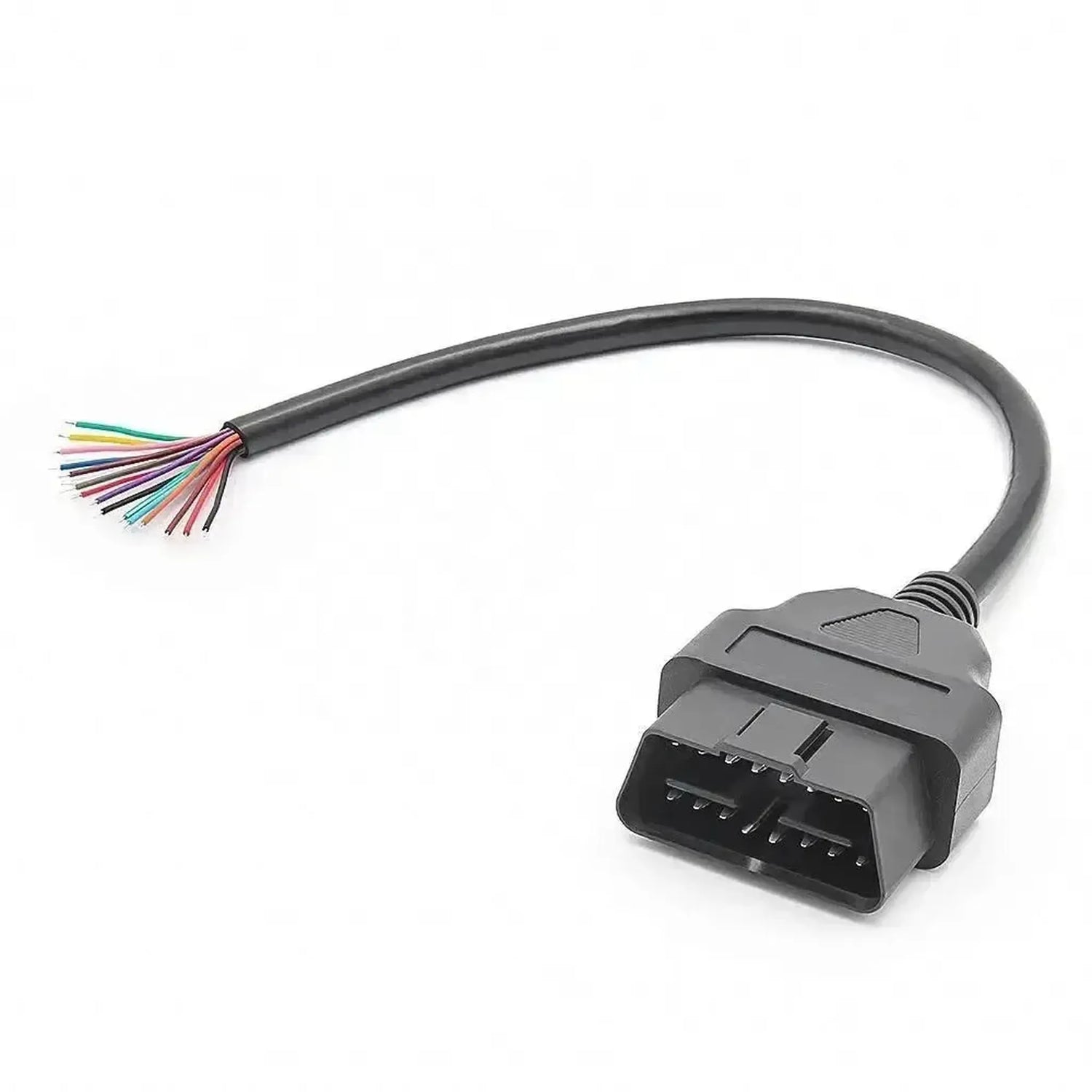

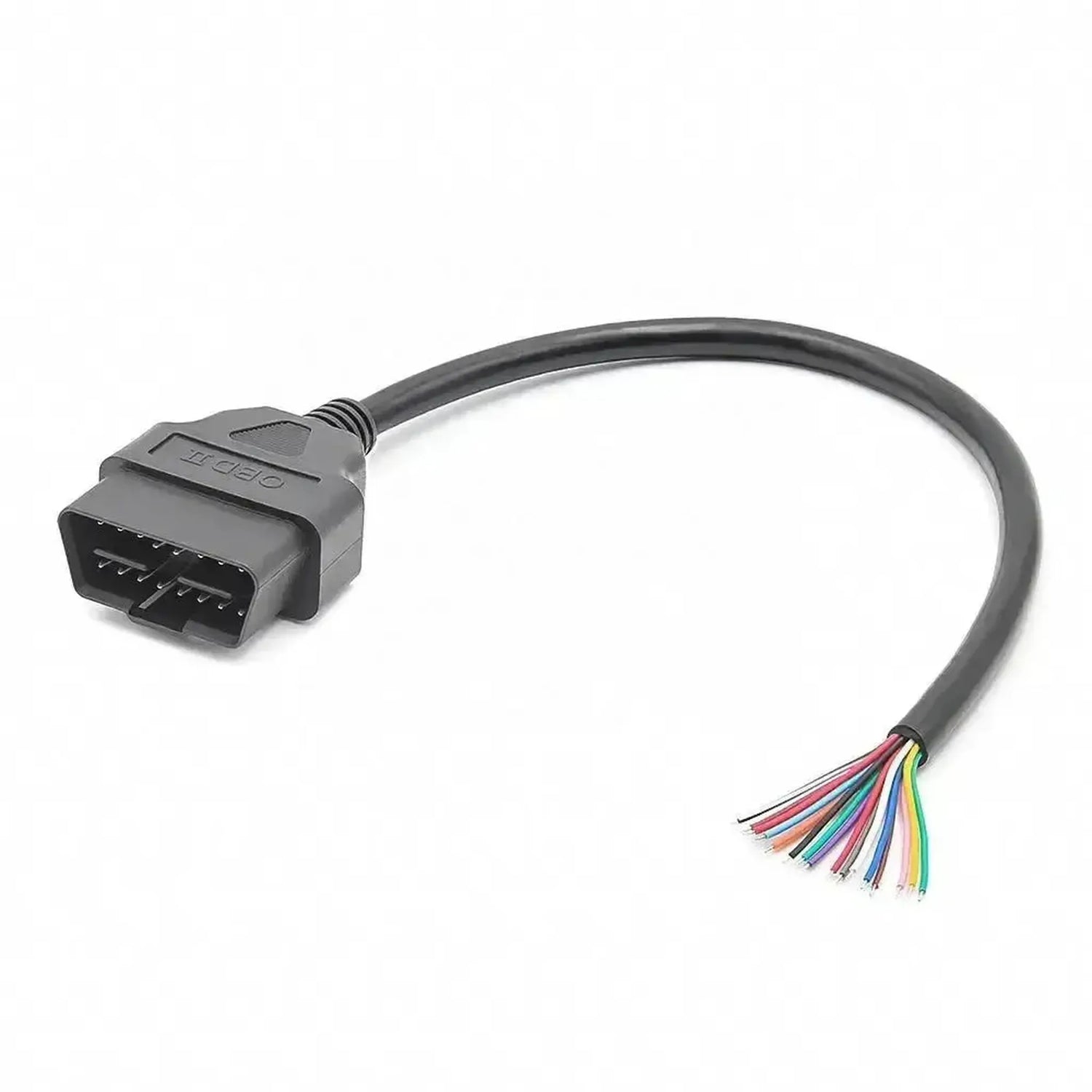

16kolíkový OBD2 konektor (zástrčka) s 16 otevřenými vodičovými konci (30 cm) | Příslušenství

€9,95 včetně DPH
€8,22 bez DPH

Záruka přímo přes AsTools

Záruční případy řešíme sami, rychle a bez zprostředkování výrobce. Díky vlastnímu skladovému zásobování a technické kvalifikaci vám můžeme obvykle pomoci bez zbytečných průtahů. Pouze ve výjimečných situacích produkt přeposíláme dále dodavateli.

2 roky záruky na všechny produkty

Všechny naše produkty jsou dodávány s 2letou zárukou od výrobce. Máte tak jistotu dlouhodobé kvality a servisu.

Jednoduchý návrat zboží

Vrácení zboží si snadno vyžádáte přes svůj účet. Pošleme vám vrácenku na e-mail. Náklady na vrácení nese zákazník.

Odborný zákaznický servis

Naši odborníci jsou připraveni vám poskytnout rychlou a kvalifikovanou pomoc online i v našem kamenném obchodě. Máte otázky? Neváhejte se na nás obrátit.

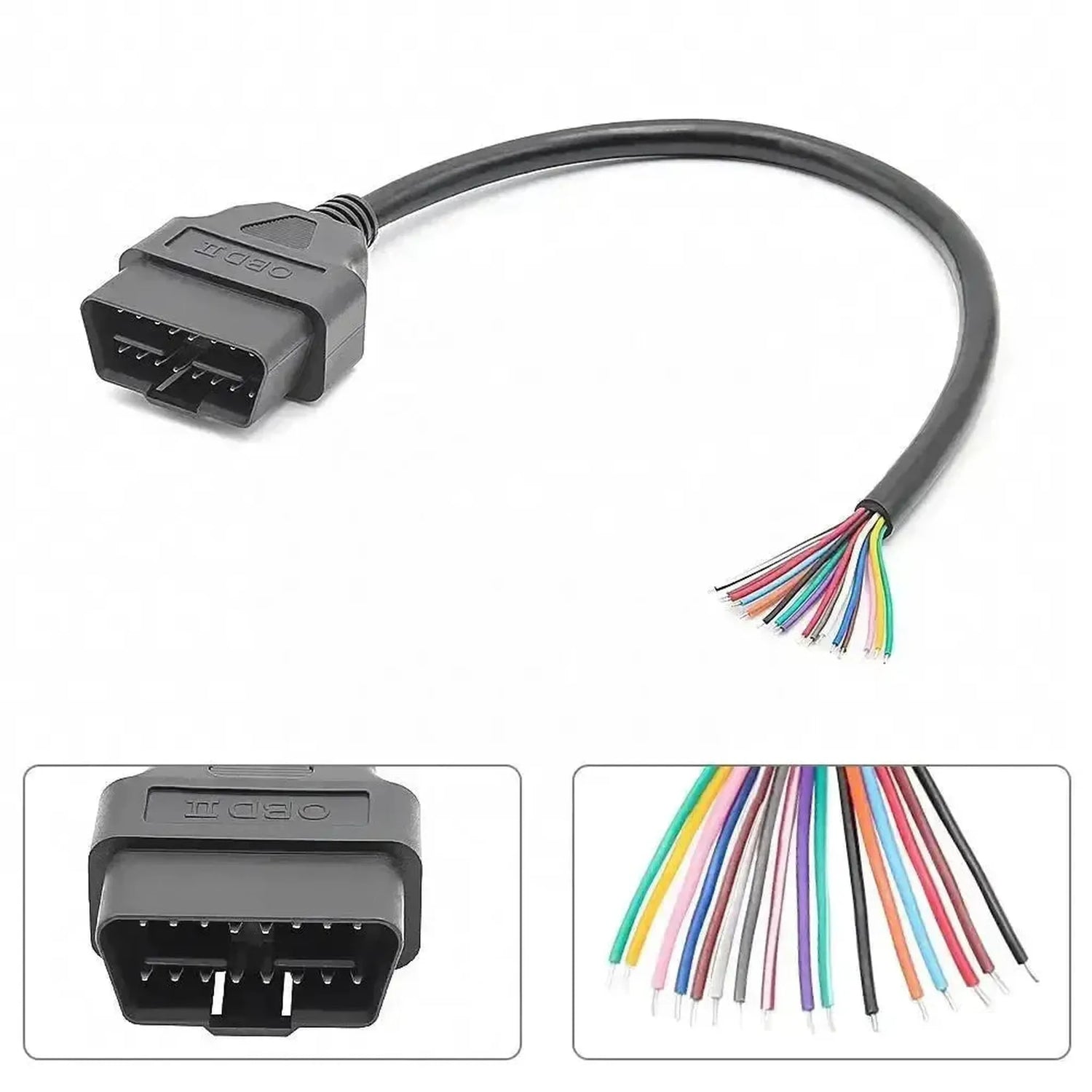

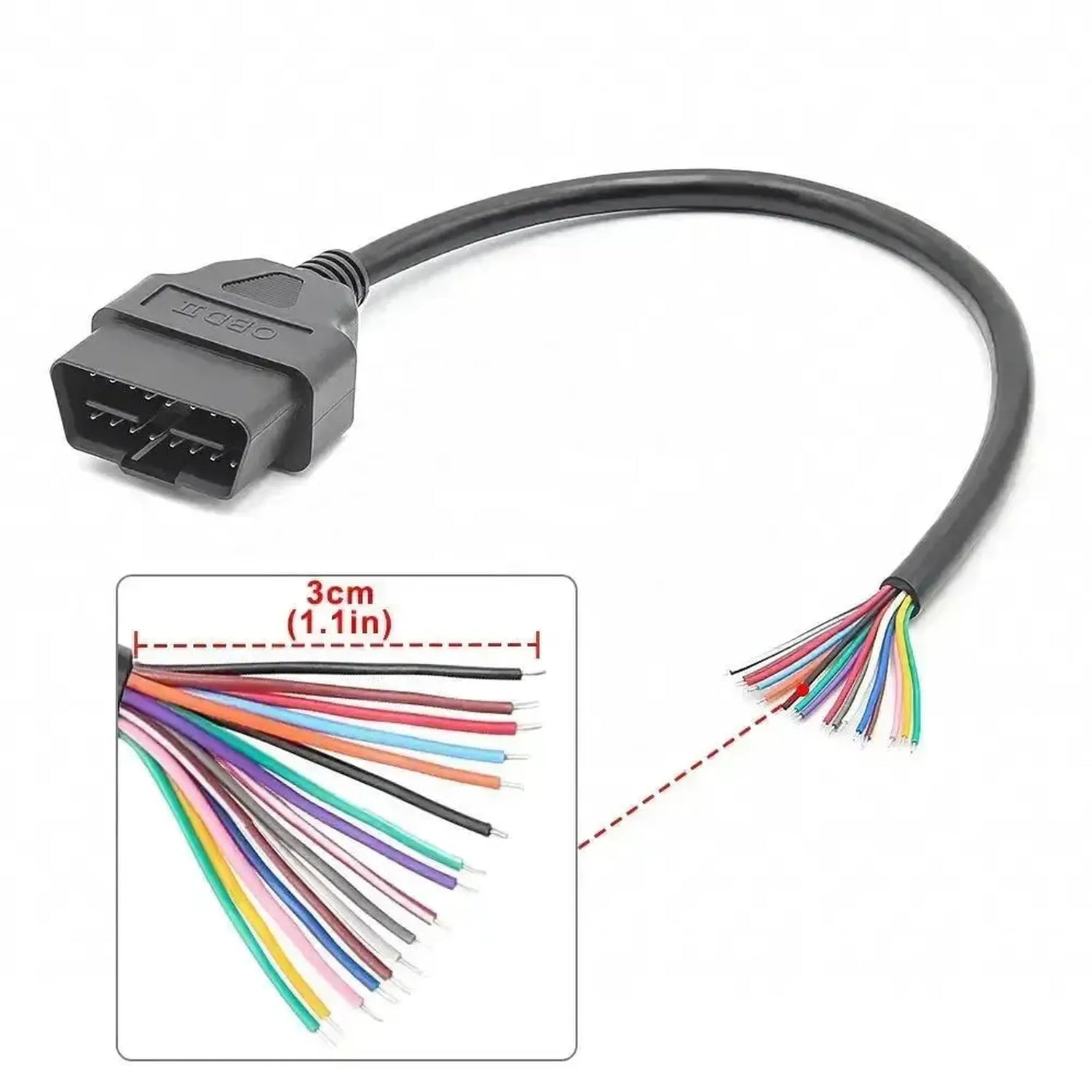

Tento 16pinový konektor OBD2 (samec) má 16 volných otevřených koncových kabelů o délce 30 cm. Každý vodič odpovídá jednomu pinu konektoru, takže si sami určíte, které piny připojíte.

Použijte jej k výrobě vlastního kabelu nebo adaptéru, k napájení a čtení řídicí jednotky na pracovním stole nebo k sestavení testovací sestavy. Díl je pasivní, neobsahuje žádnou elektroniku.

VÝHODY

✔16 otevřených vodičů — Každý pin lze připojit samostatně.
✔Vodič o délce 30 cm — Dostatečná délka pro pájení nebo lisování.
✔Standardní J1962 — Pasuje do každého portu OBD2.
✔Pasivní — Bez elektroniky a napájení.

UPOZORNĚNÍ

✕Vyžaduje odborné znalosti — Nesprávné zapojení může způsobit poškození.
✕Vlastní měření pinů — Každý vodič zkontrolujte multimetrem.
✕Žádné schéma zapojení — Použijte schéma vozidla nebo zařízení.
✕Izolujte volné vodiče — Zabráníte zkratu.

Použití a funkce

Díl je určen pro dílny, elektrikáře a techniky, kteří si chtějí sami vyrobit nebo opravit připojení OBD2.

Funkce

  • Výroba vlastního kabelu: Konektor OBD2 s volnými vodiči.
  • Pracovní stůl: Napájení a čtení řídicí jednotky (ECU) mimo vozidlo.
  • Testovací sestava: Odbočení signálů z jednotlivých pinů.

Způsob použití

  1. Určení pinů: Multimetrem zjistěte, který vodič odpovídá kterému pinu.
  2. Kontrola schématu: Vyhledejte obsazení pinů ve schématu.
  3. Připojení: Zapájejte nebo zalisujte potřebné vodiče.
  4. Izolace: Izolujte všechny nepoužité vodiče.
  5. Test: Před uvedením do provozu zkontrolujte funkčnost.

Speciální funkce a možnosti

Co tento díl prakticky umožňuje:

  • Všech 16 pinů k dispozici: Včetně pinů specifických pro výrobce.
  • Volné zapojení: Připojte pouze piny, které potřebujete.

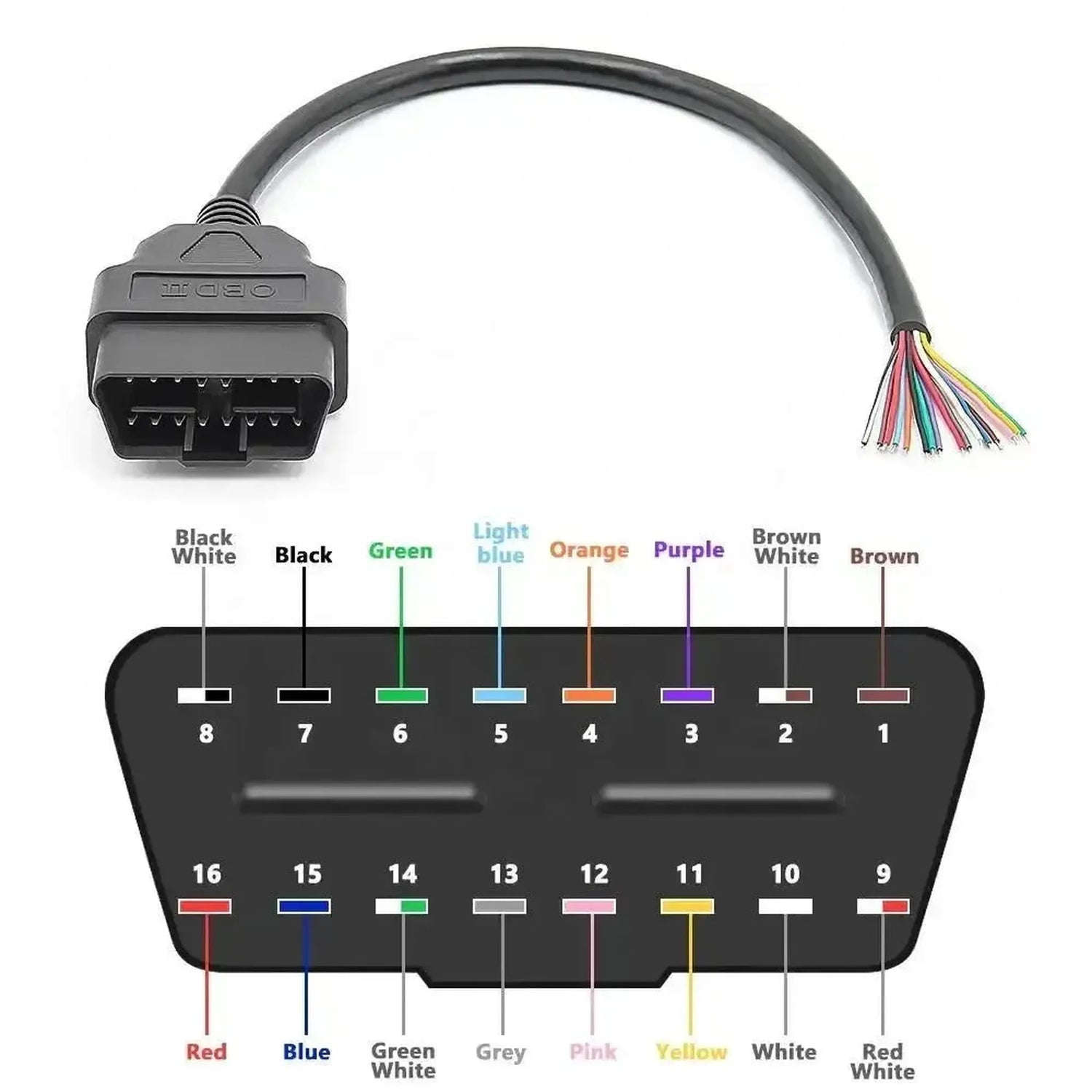

Obsazení pinů a kompatibilita

Díl používá standardní 16pinový konektor OBD2 (J1962):

  • Pin 16: Napětí akumulátoru (+12 V).
  • Pin 4 a 5: Zem.
  • Pin 6 a 14: CAN-High a CAN-Low.
  • Pin 7: K-Line.

Které piny jsou v autě nebo zařízení využity, se liší podle značky. Vždy zkontrolujte schéma.

Obsah balení

  • 1x 16pinový konektor OBD2 (samec) se 16 otevřenými koncovými kabely (30 cm)
💡
Dobré vědět: Před připojením multimetrem změřte, který vodič odpovídá kterému pinu. Nespoléhejte na barvu, ta se neshoduje u každé verze.

Technické specifikace

Připojení

Zda je 16pinová strana OBD2 zásuvka (samice) nebo zástrčka (samec). Podle toho se určuje, kam ji připojíte.Typ konektoru OBD2
Samec
Co se nachází na druhém konci kabelu, například volné vodiče, které si sami připojíte na kabeláž.Připojení na druhé straně
16 volných konců kabelu

Kabel a montáž

Jak dlouhý je kabel. Delší kabel poskytuje více prostoru pro umístění konektoru na vhodné místo.Délka kabelu
30 cm
Délka vodičů
30 cm

Další parametry

Značka
Univerzální
Model
Konektor OBD2 se 16 volnými konci vodičů
Typ
Díl kabelu OBD2
Konektor
16pinný OBD2 (J1962), samec
Číslo článku
A0252-1
