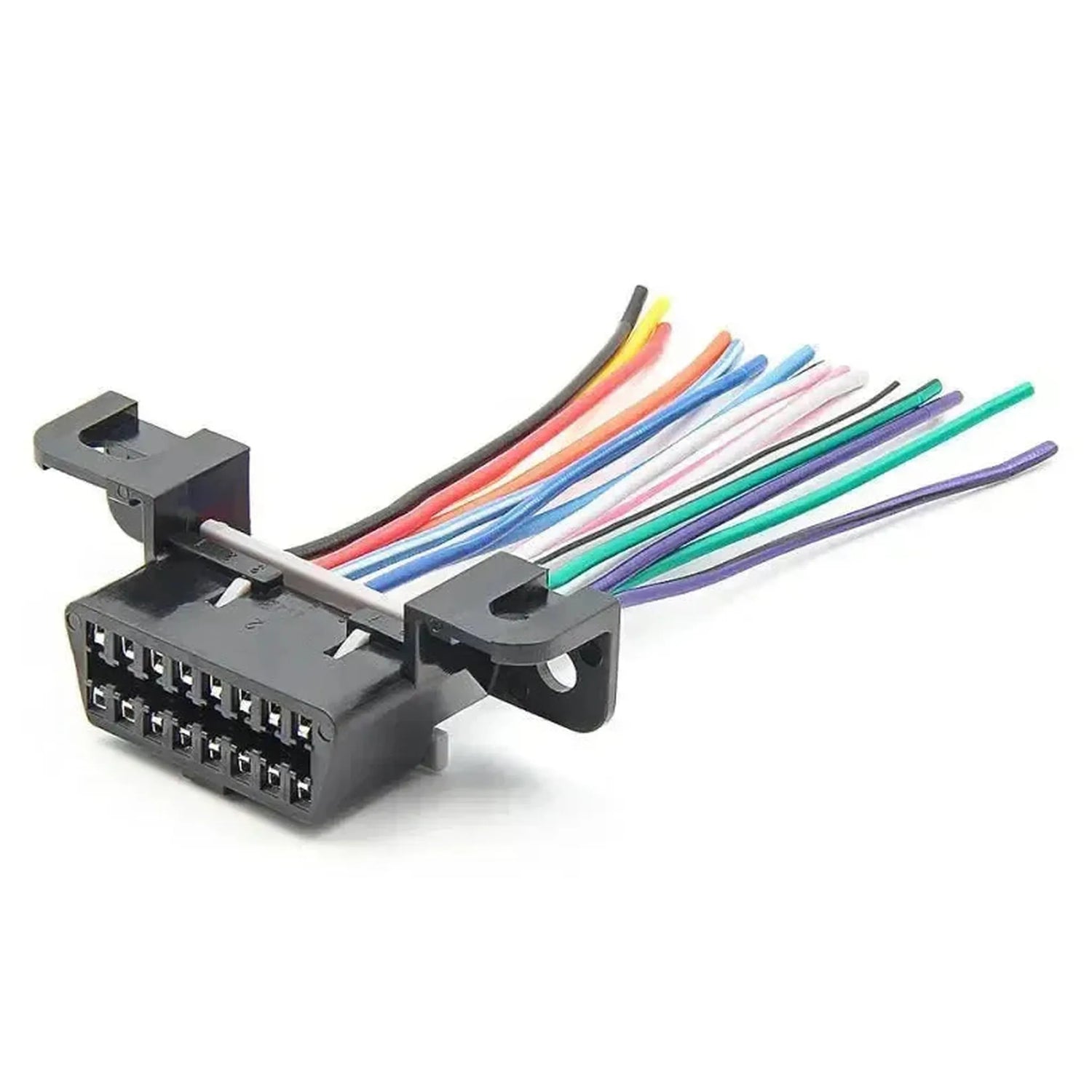

Tento 16pinový konektor OBD2 (zásuvka) má 16 volných, nezakončených vodičů o délce 10 cm. Každý vodič odpovídá jednomu pinu konektoru, takže si sami určíte, které piny připojíte.
Použijte jej k výměně poškozeného konektoru OBD2 v automobilu, k montáži konektoru na jiné místo nebo k sestavení vlastního zkušebního zapojení. Díl je pasivní, neobsahuje žádnou elektroniku.
VÝHODY
UPOZORNĚNÍ
Použití a funkce
Tento díl je určen pro dílny, elektrikáře a techniky, kteří chtějí sami vytvořit nebo opravit připojení OBD2.
Funkce
- Výměna konektoru: Nový konektor OBD2 do vozidla.
- Přemístění konektoru: Montáž na vhodnější místo.
- Zkušební zapojení: Vlastní kabeláž na pracovním stole.
Jak jej použít
- Určení pinů: Multimetrem zjistěte, který vodič patří ke kterému pinu.
- Kontrola schématu: Vyhledejte obsazení pinů ve schématu.
- Připojení: Připájejte nebo vylisujte potřebné vodiče.
- Izolace: Izolujte všechny nepoužité vodiče.
- Test: Před uvedením do provozu zkontrolujte funkčnost.
Zvláštní funkce a možnosti
Co tento díl prakticky umožňuje:
- Všech 16 pinů k dispozici: Včetně pinů specifických pro výrobce.
- Volné zapojení: Zapojte pouze piny, které potřebujete.

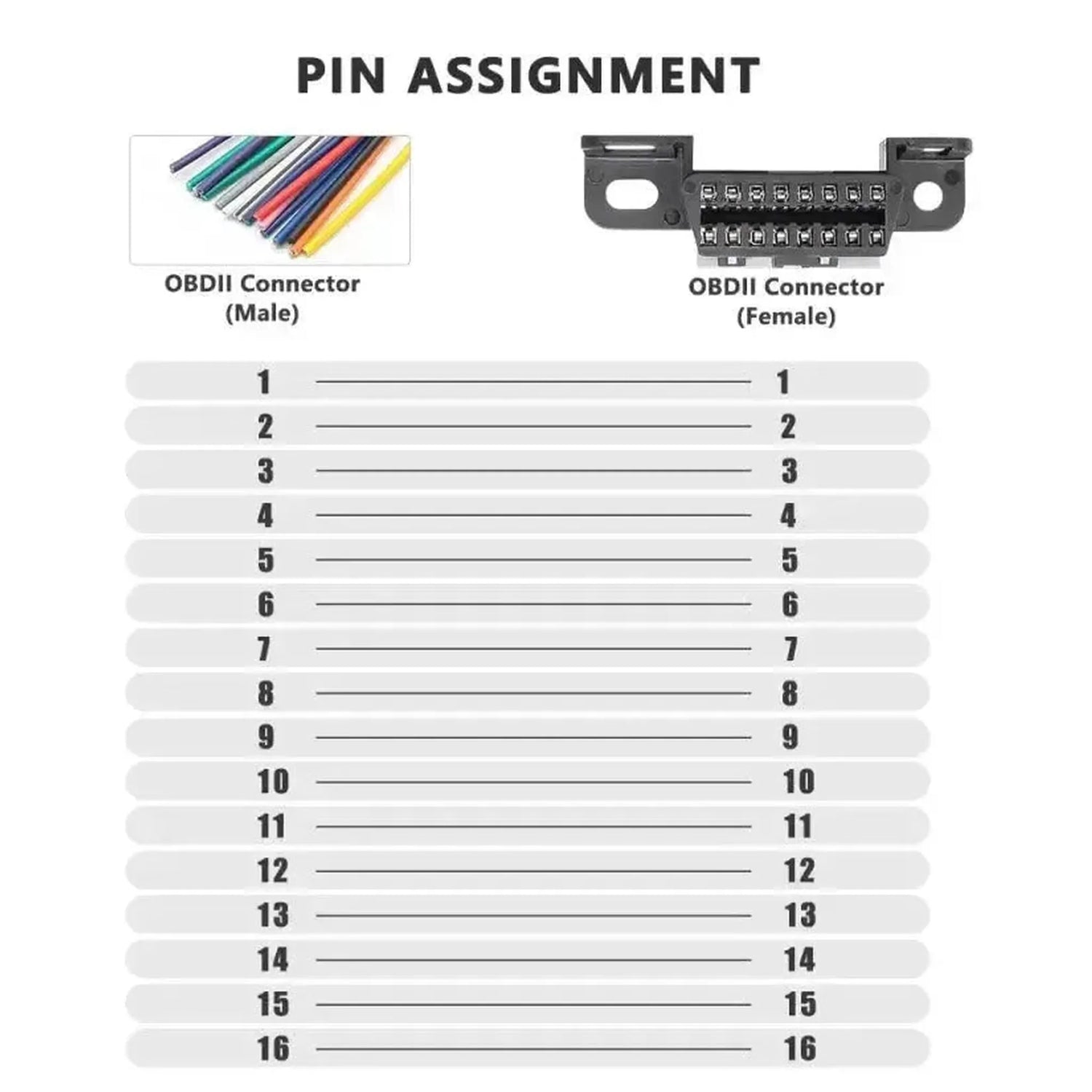

Obsazení pinů a kompatibilita
Díl používá standardní 16pinový konektor OBD2 (J1962):
- Pin 16: Napájení z baterie (+12 V).
- Piny 4 a 5: Zemnění.
- Piny 6 a 14: CAN-High a CAN-Low.
- Pin 7: K-Line.
Které piny jsou v daném vozidle nebo zařízení použity, se liší podle značky. Vždy zkontrolujte schéma.
Obsah balení
- 1x 16pinový konektor OBD2 (zásuvka) s 16 volnými vodiči (10 cm)
Technické specifikace
Obecné
- K čemu díl používáte, například k výměně poškozeného portu OBD nebo k sestavení vlastního zkušebního zapojení.Použití
- Oprava
- Vlastní zástavba
- Vlastní kabeláž
- Stavba prototypů
- Zkušební zapojení
Připojení
- Zda je 16pinová strana OBD2 zásuvka (samice) nebo zástrčka (samec). Podle toho se určuje, kam ji připojíte.Typ konektoru OBD2
- Samice
- Co se nachází na druhém konci kabelu, například volné vodiče, které si sami připojíte na kabeláž.Připojení na druhé straně
- 16 volných konců kabelu
Kabel a montáž
- Zda má konektor držáky s otvory pro šrouby. Pomocí nich jej pevně upevníte v palubní desce nebo v krytu.Montážní držáky
- Ano

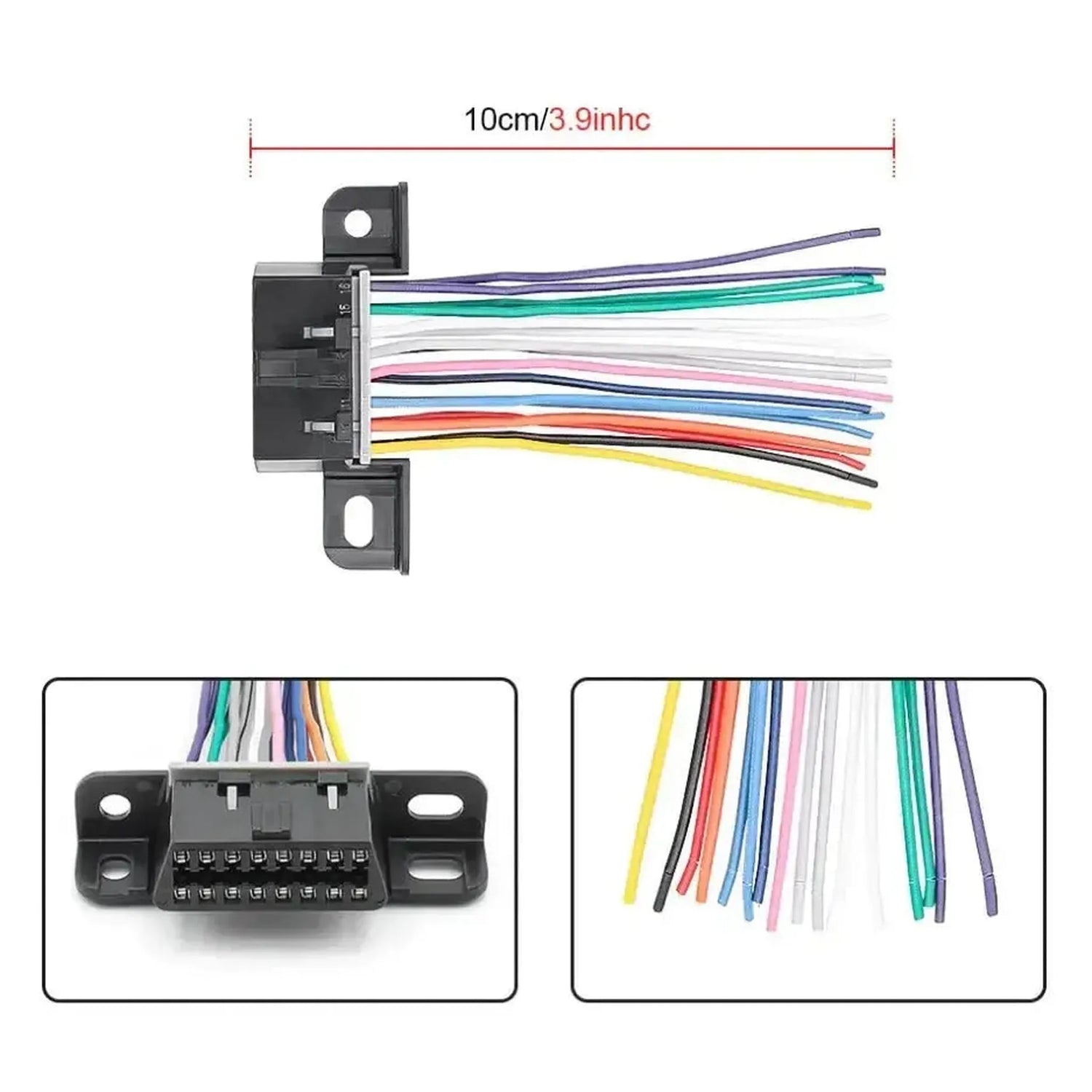

- Délka vodičů
- 10 cm
Další parametry
- Značka
- Univerzální
- Model
- Konektor OBD2 se 16 volnými konci vodičů
- Typ
- Součást kabelu OBD2
- Konektor
- 16-pinový OBD2 (J1962), zásuvka
- Číslo artiklu
- A0174
