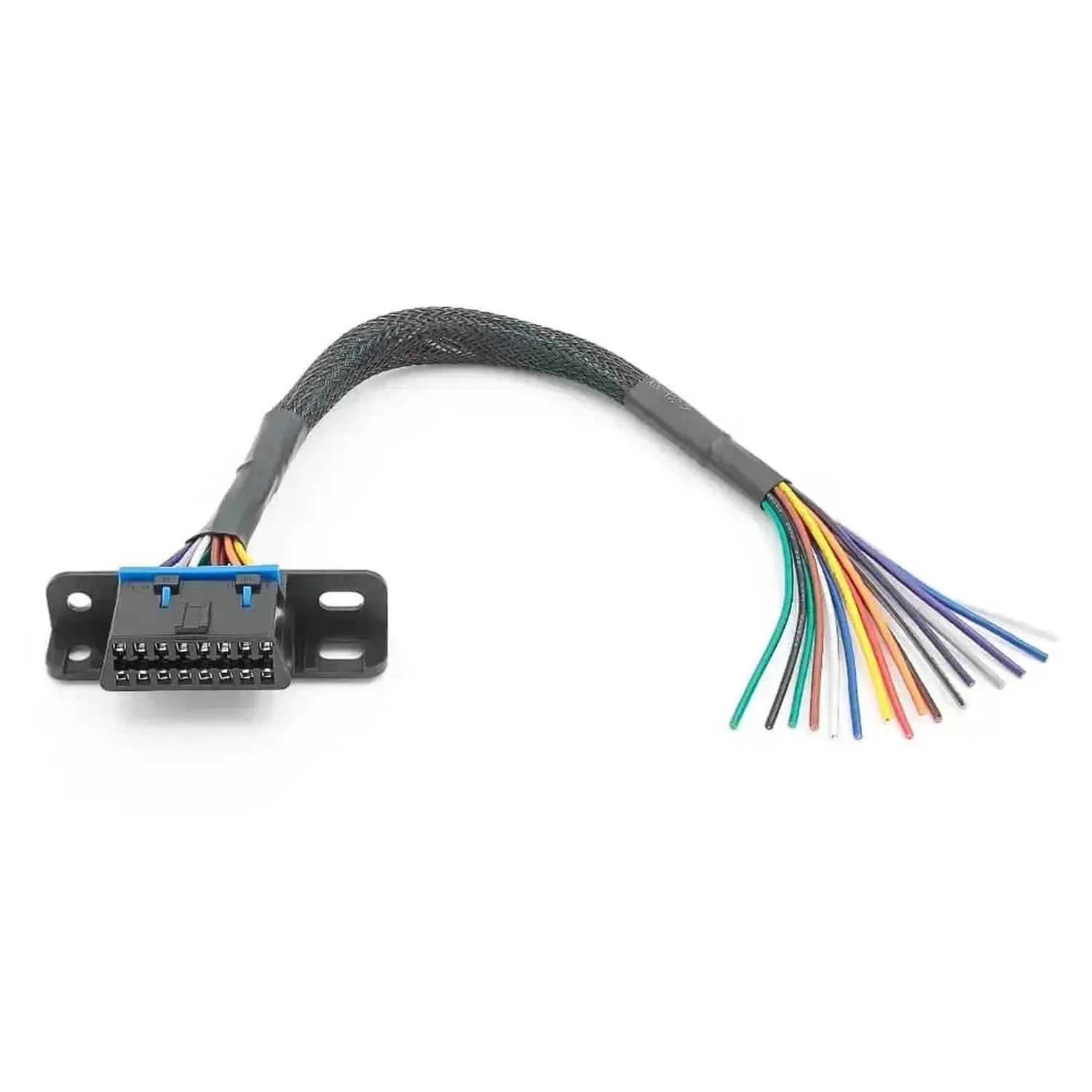

Tento 16pinový port OBD2 (samice) má 16 volných otevřených koncových kabelů o délce 30 cm. Každý vodič patří k jednomu pinu konektoru, takže si sami určíte, které piny připojíte.
Použijte jej k výměně poškozeného portu OBD2 ve vozidle, k zabudování portu na jiném místě nebo k vytvoření vlastní testovací sestavy. Součástka je pasivní: neobsahuje žádnou elektroniku.
PŘEDNOSTI
UPOZORNĚNÍ
Použití a funkce
Součástka je určena pro dílny, elektrikáře a techniky, kteří si chtějí sami vytvořit nebo opravit připojení OBD2.
Funkce
- Výměna portu: Nový port OBD2 do vozidla.
- Přemístění portu: Zabudování na vhodnější místo.
- Testovací sestava: Vlastní zapojení na pracovním stole.
Jak ji použít
- Určení pinů: Multimetrem zjistěte, který vodič patří ke kterému pinu.
- Kontrola schématu: Vyhledejte obsazení pinů ve schématu.
- Připojení: Zapájejte nebo zalisujte potřebné vodiče.
- Izolace: Izolujte všechny nepoužité vodiče.
- Test: Před uvedením do provozu zkontrolujte funkčnost.
Zvláštní funkce a možnosti
Co tuto součástku prakticky dělá užitečnou:
- Všech 16 pinů k dispozici: I pro piny specifické pro výrobce.
- Volné zapojení: Připojte pouze piny, které potřebujete.
Obsazení pinů a kompatibilita
Součástka používá standardní 16pinový konektor OBD2 (J1962):
- Pin 16: Napětí akumulátoru (+12 V).
- Piny 4 a 5: Zem.
- Piny 6 a 14: CAN-High a CAN-Low.
- Pin 7: K-Line.
Které piny jsou v daném vozidle nebo zařízení použity, se liší podle značky. Vždy zkontrolujte schéma.
Obsah balení
- 1x 16pinový port OBD2 (samice) se 16 otevřenými koncovými kabely (30 cm)
Technické specifikace
Obecné
- K čemu díl používáte, například k výměně poškozeného portu OBD nebo k sestavení vlastního zkušebního zapojení.Použití
- Oprava
- Vlastní zástavba
- Vlastní kabeláž
Připojení
- Zda je 16pinová strana OBD2 zásuvka (samice) nebo zástrčka (samec). Podle toho se určuje, kam ji připojíte.Typ konektoru OBD2
- Samice
- Co se nachází na druhém konci kabelu, například volné vodiče, které si sami připojíte na kabeláž.Připojení na druhé straně
- 16 volných konců kabelu
- Způsoby komunikace mezi vozidlem a testerem, které se přenášejí přes piny. Důležité při čtení starších i novějších vozidel.Podporované protokoly
- CAN
- K-Line
- KWP2000
- J1850 PWM a VPW
Kabel a montáž
- Jak dlouhý je kabel. Delší kabel poskytuje více prostoru pro umístění konektoru na vhodné místo.Délka kabelu
- 30 cm
- Zda má konektor držáky s otvory pro šrouby. Pomocí nich jej pevně upevníte v palubní desce nebo v krytu.Montážní držáky
- Ano
- Délka vodičů
- 30 cm
Další parametry
- Značka
- Univerzální
- Model
- Konektor OBD2 se 16 otevřenými koncovými vodiči
- Typ
- Součást kabelu OBD2
- Konektor
- 16-pinový OBD2 (J1962), zásuvka
- Číslo výrobku
- A0283
